膜片阀用橡胶横膈膜密封结构设计

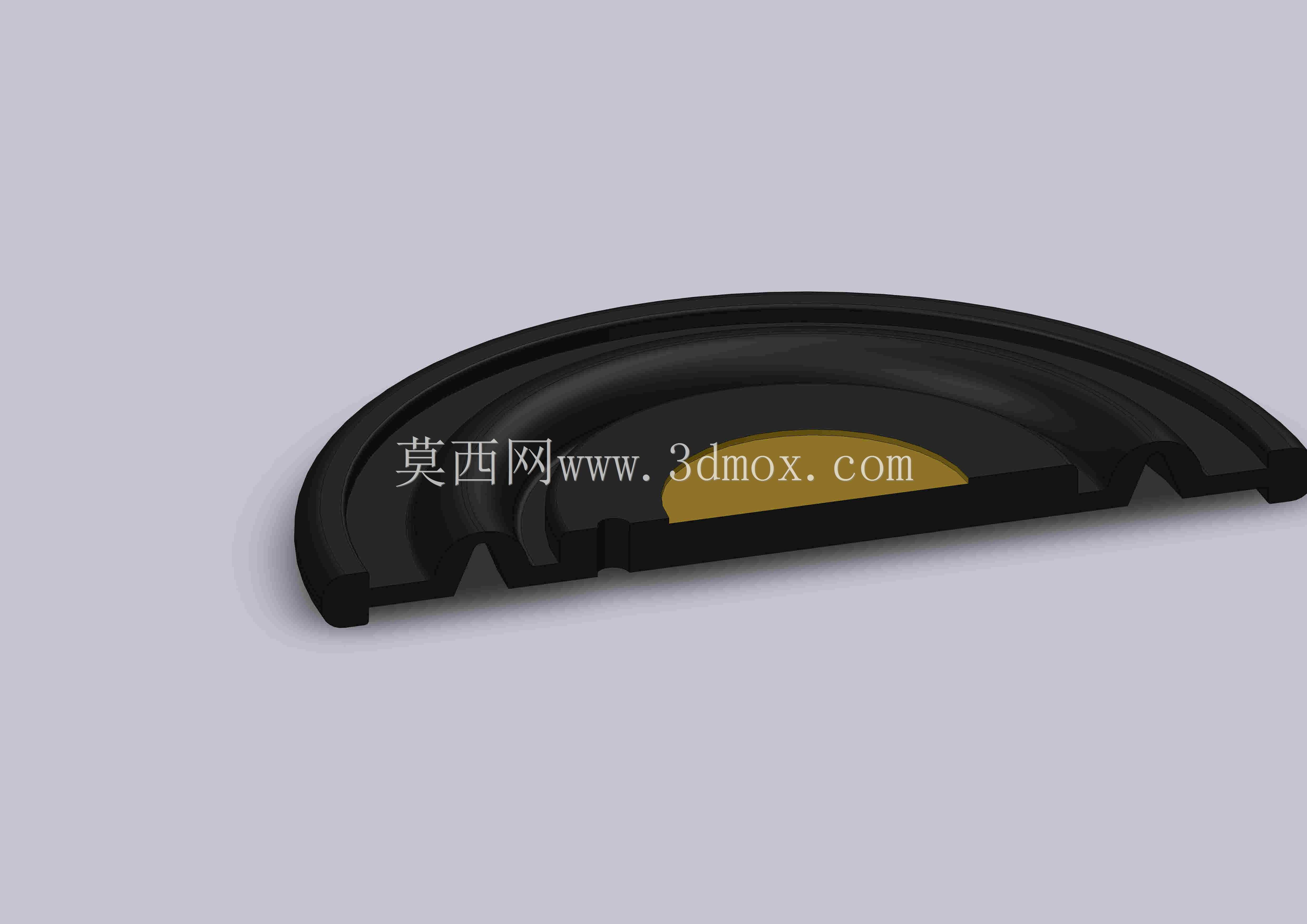

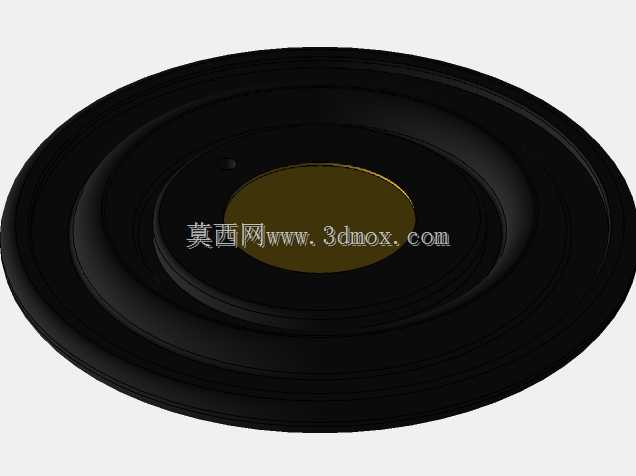

　　在流体控制管路系统里，横膈膜是膜片阀实现介质截断、调节功能的核心承压密封零件，其结构设计合理性直接决定阀组的密封可靠性、动作寿命与介质适配范围。这类膜片常应用在化工流体输送、制药洁净管路、市政给排水、食品加工无菌管线等场景，既需要隔绝阀杆驱动机构与过流介质，避免传动部件被介质腐蚀，也需要通过自身的往复形变配合阀瓣完成通路的启闭动作，部分调节型膜片阀还会依托膜片的形变反馈实现管路压力、流量的线性调控。从结构设计逻辑来看，这款横膈膜采用中心带刚性嵌件的多层波纹结构，中心的金属或硬质工程塑料嵌件主要承担与阀杆、压盖的连接载荷，避免橡胶本体长期受集中应力出现撕裂，嵌件与橡胶结合面做了滚花、开槽的防脱处理，

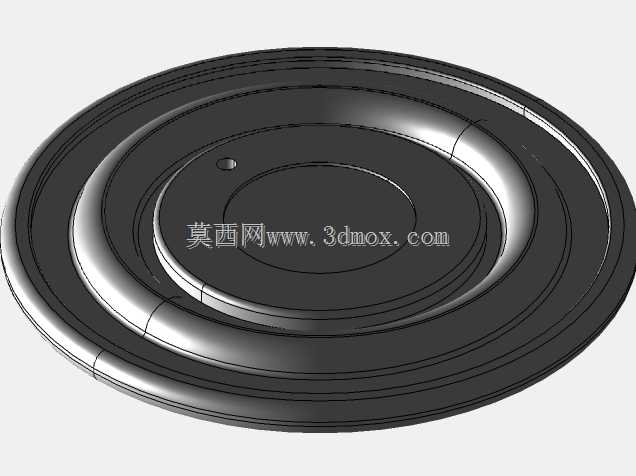

　　保证往复动作过程中橡胶与刚性嵌件不会出现脱层分离。外圈的多层环形波纹结构是形变核心区，设计时需要根据阀瓣的额定行程核算每一圈波纹的展开长度，保证膜片在全行程启闭过程中不会出现过度拉伸、挤压褶皱的问题，波纹的圆弧过渡半径需要匹配橡胶材料的伸长率参数，避免应力集中点长期弯折出现疲劳裂纹。从安装边界来看，膜片外圈的密封唇边需要匹配阀腔的密封槽尺寸，安装时通过阀盖与阀体的合模压力压紧唇边实现静密封，设计时唇边的压缩量通常控制在15%-25%区间，压缩量过小会出现介质渗漏，压缩量过大则会导致装配应力过高，加速橡胶老化。中心嵌件的连接孔位需要与阀杆端部的连接结构精准配合，同轴度公差需要控制在0.1mm以内，避免启闭过程中膜片出现偏磨，

　　导致局部过早破损。材料选择上，过流面的橡胶层需要根据输送介质特性匹配，普通水介质可采用丁腈橡胶，腐蚀类介质采用氟橡胶，食品医药场景则采用符合卫生级要求的硅橡胶或三元乙丙橡胶，不同材料的硬度、耐温、耐介质性能差异较大，建模时需要预留材料硫化成型的收缩率余量，保证成品尺寸与设计值一致。在实际工况中，膜片的动作寿命通常和工作压力、行程大小、介质温度直接相关，设计时会通过有限元分析模拟全行程下的应力分布，调整波纹的数量、深度与壁厚分布，让整个形变区的应力尽可能均匀，避免局部应力超出材料的疲劳极限。
