带法兰安装结构的电动定时驱动装置

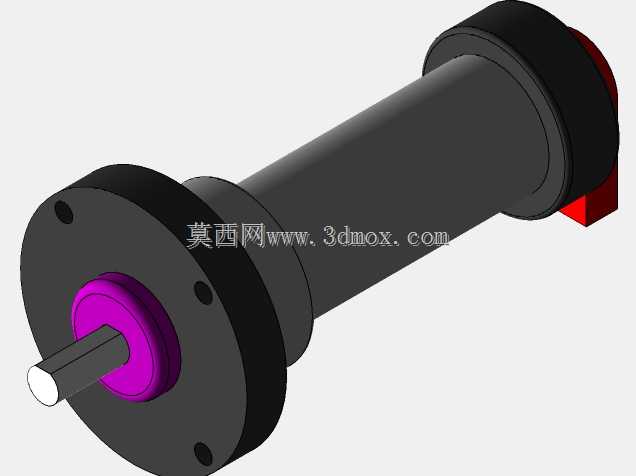

　　在自动化产线的时序控制工位、小型机电设备的定时动作回路里，这类带定时功能的电动驱动部件是很常见的执行端元件，它不需要额外外接时序控制模块，自身集成定时触发与动力输出的功能，能在设定的时间节点完成输出轴的定速转动或者定角度动作，很多小型包装设备的送料触发、家电产品的定时传动机构、实验装置的周期动作单元都会用到这类部件。从结构设计来看，整体采用圆柱式主体布局，一端是带安装孔的法兰盘结构，这个法兰盘是核心安装基准，设计时预留的通孔位置匹配常规机电安装的孔距标准，安装时可以直接通过螺栓把整个部件固定在设备的安装立板或者支架上，不需要额外设计转接工装，能有效缩减设备的装配工序。输出轴从法兰盘中心位置伸出，轴端做了光轴配合设计，

　　既可以直接通过联轴器连接负载，也可以加装同步轮、齿轮等传动件来适配不同的传动需求，轴伸长度控制在合理范围，避免过长导致的轴端挠度变形，也不会因为过短导致传动件安装空间不足。主体的筒身部分是内部传动与定时模块的容纳腔，壁厚经过校核，既能保护内部的齿轮组、定时触发组件不受外界粉尘、碎屑的侵入，也能承受安装和运行过程中的轻微外力冲击，筒身和两端的端盖采用止口配合定位，保证整体的同轴度，避免运行过程中出现偏心抖动的问题。尾部的红色标识块是手动触发与状态指示的集成结构，调试阶段不需要通电，就可以通过拨动这个结构手动测试输出轴的动作是否顺畅，同时运行过程中也能通过这个部件的位置直观判断定时机构的运行状态。设计这类部件的时候，首先要明确安装边界，

　　法兰盘的外径、安装孔的中心距是和设备适配的核心尺寸，必须和常用的安装工位预留尺寸匹配，输出轴的直径、轴伸长度要覆盖常规的传动件安装需求，整体的总长要控制在紧凑范围内，适配小型设备的狭小安装空间。功能上，它的核心是把定时控制和动力输出整合为一体，相比普通电机加外接定时器的组合，集成化的结构能减少外部接线，降低故障点，同时内部的传动齿轮组做了降噪处理，运行时的噪音控制在适合工业及民用场景的范围内，输出扭矩经过匹配设计，能满足小型定时动作场景的负载需求，不会出现扭矩不足导致的动作卡滞，也不会因为扭矩冗余过大造成体积和成本的浪费。在实际选型应用中，要注意安装面的平面度要求，法兰安装面如果平面度超差，锁紧螺栓后会导致筒身变形，影响内部齿轮的啮合精度，严重时会出现卡滞甚至部件损坏的问题，输出轴连接负载时要保证同轴度，避免径向力长期作用在轴端导致轴承磨损加快。
