聚氨酯泡沫保温箱及配套成型模具结构

在冷链短途转运、实验室样本暂存、户外作业食材保温这类场景里，硬质聚氨酯泡沫保温箱的应用占比一直很高，这类产品的成型精度直接决定了后续保温层的闭孔率、拼接缝的密封效果，以及长期使用后的结构抗形变能力。本次呈现的结构包含保温箱本体、配套箱盖、抽屉式内格，以及对应的成型模具组，整套结构的设计围绕聚氨酯泡沫发泡成型的工艺特性展开，没有多余的装饰性结构，所有几何特征都服务于成型效率与成品使用性能。

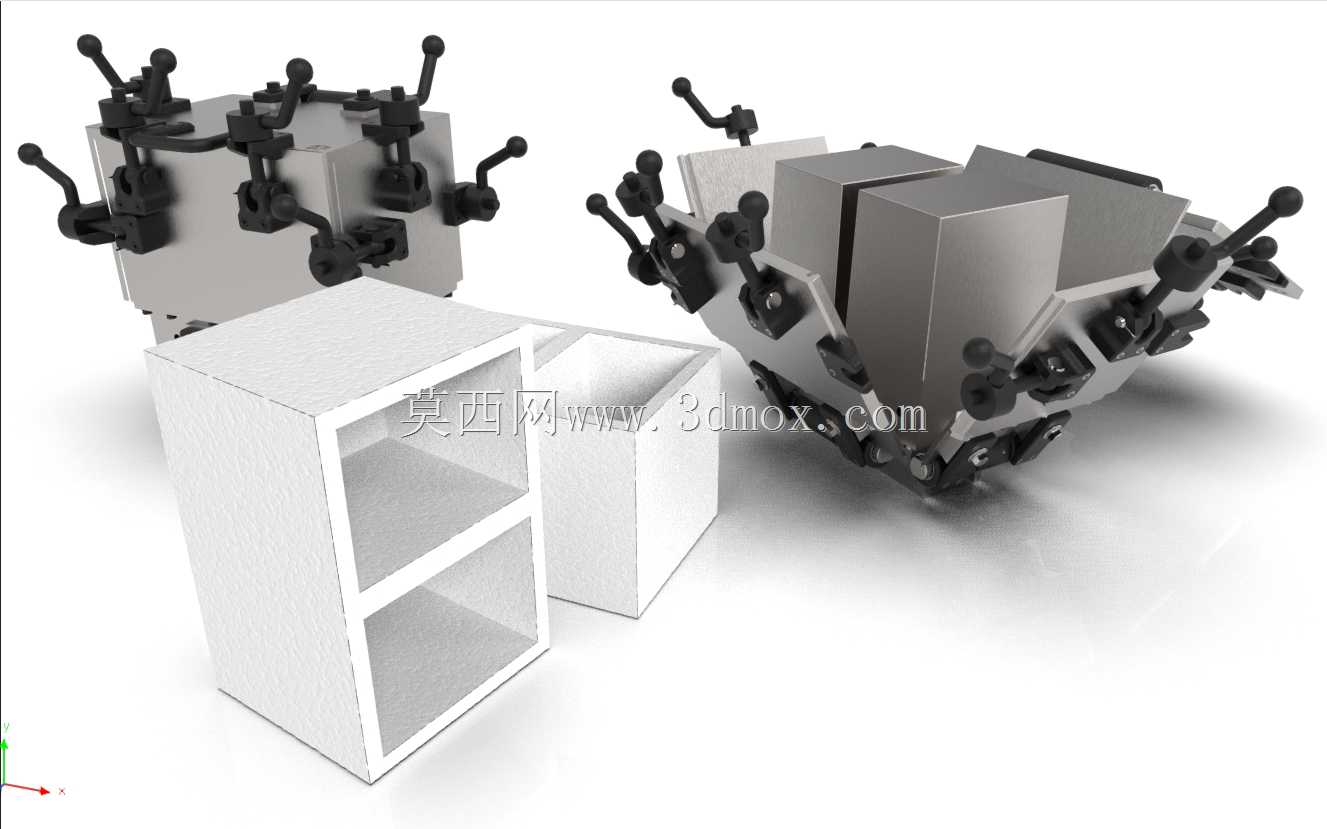

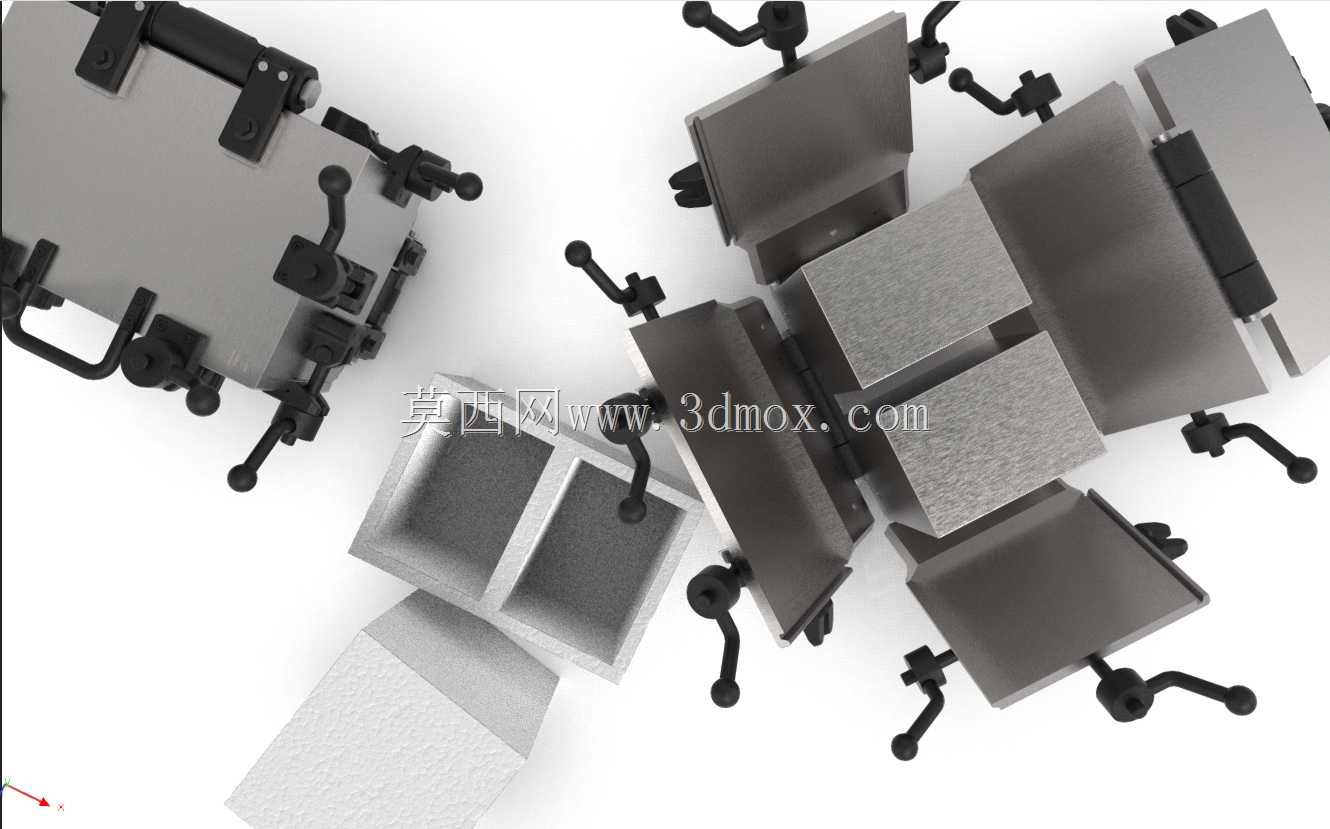

先从成型模具部分说起，这套模具采用多向侧抽芯结构，所有锁紧手柄都布置在模具外侧操作位，开合模时不需要额外吊装辅助，操作人员站在模具单侧就能完成所有锁紧、抽芯动作。模具的分型面完全贴合保温箱的外轮廓折角，没有设计多余的飞边容槽，因为聚氨酯泡沫发泡时的溢料量本身可控，减少分型面的冗余结构能降低后期钳工修模的工作量，同时也能减少成品成型后的飞边打磨量。模具的型腔表面做了哑光蚀纹处理，对应保温箱外表面的防滑纹理，不需要后期二次做表面处理，发泡完成脱模后就能直接进入装配环节。

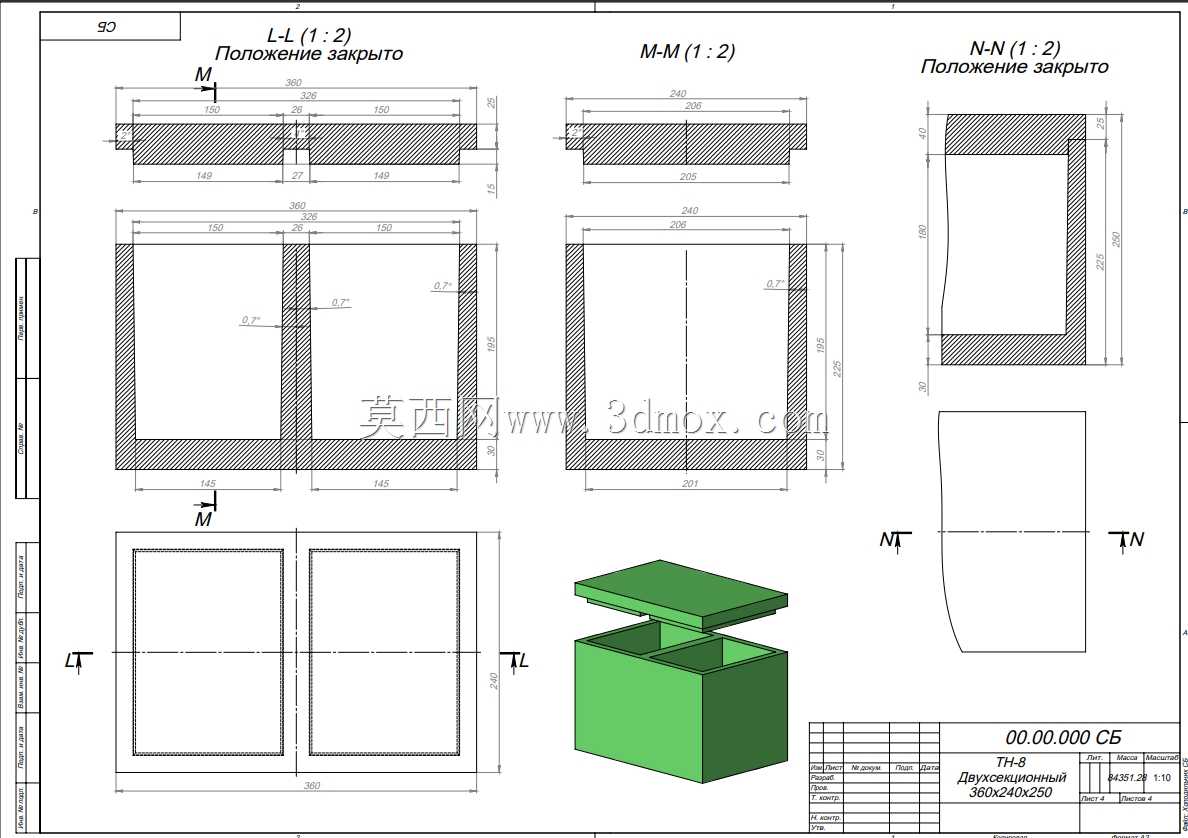

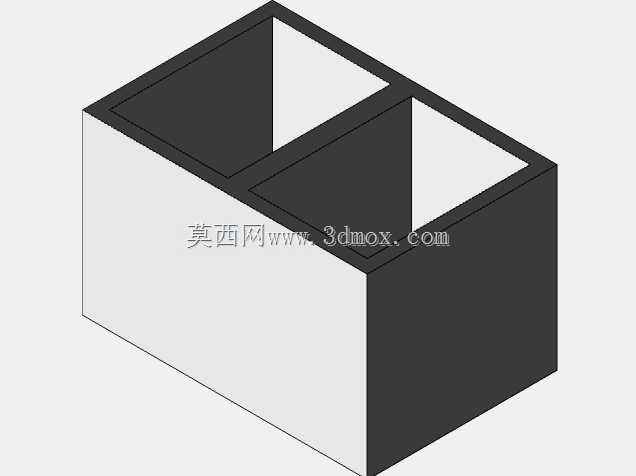

再看保温箱本体的结构，整体采用分层式设计，下部是两个独立的抽屉式储物格，上部是敞口式主储物仓，配套的平盖刚好覆盖上部敞口，抽屉部分自带独立的泡沫端盖，不需要额外加装密封胶条，依靠泡沫本身的微形变就能实现接缝处的密封。外形尺寸控制在360x240毫米的边界内，这个尺寸刚好适配常规的车载储物格、实验室标准置物架层间距，不需要额外调整存放空间。箱体的所有棱边都做了R5的圆角过渡，一方面是避免泡沫件锐边在磕碰时掉渣，另一方面也能让模具在发泡时料流填充更顺畅，不会在锐角位置出现填充不足的空腔。

设计过程中特意调整了泡沫层的壁厚均匀性，所有位置的发泡壁厚都控制在30毫米，没有出现局部过厚或者过薄的位置，避免发泡时因为壁厚不均导致的收缩凹陷，也能保证各个位置的保温性能一致。抽屉格的导向结构直接在泡沫本体上成型，没有额外加装塑料导轨，依靠泡沫本身的自润滑特性就能实现顺畅抽拉，减少了额外的装配零件，也避免了不同材质热胀冷缩系数不一致导致的卡滞问题。箱盖和箱体的配合位置做了10毫米深的止口结构，扣合后止口位置会形成迷宫式密封，减少内外空气对流，提升保温效果。

从实际使用的角度看，这套结构不需要额外的金属加强筋，因为聚氨酯泡沫本身的比强度足够支撑日常盛放物品的重量，30毫米壁厚的箱体可以承受顶部50公斤的静载荷，满足日常堆叠存放的需求。模具的抽芯行程经过精确计算，刚好能脱出箱体侧面的所有倒扣结构，抽芯动作的先后顺序做了机械互锁，不会出现操作顺序错误导致的模具磕伤或者成品拉裂问题。模具上的所有操作手柄都做了防滑包胶的结构预留，后续装配标准的胶木手柄就能直接使用，不需要二次加工手柄安装位。

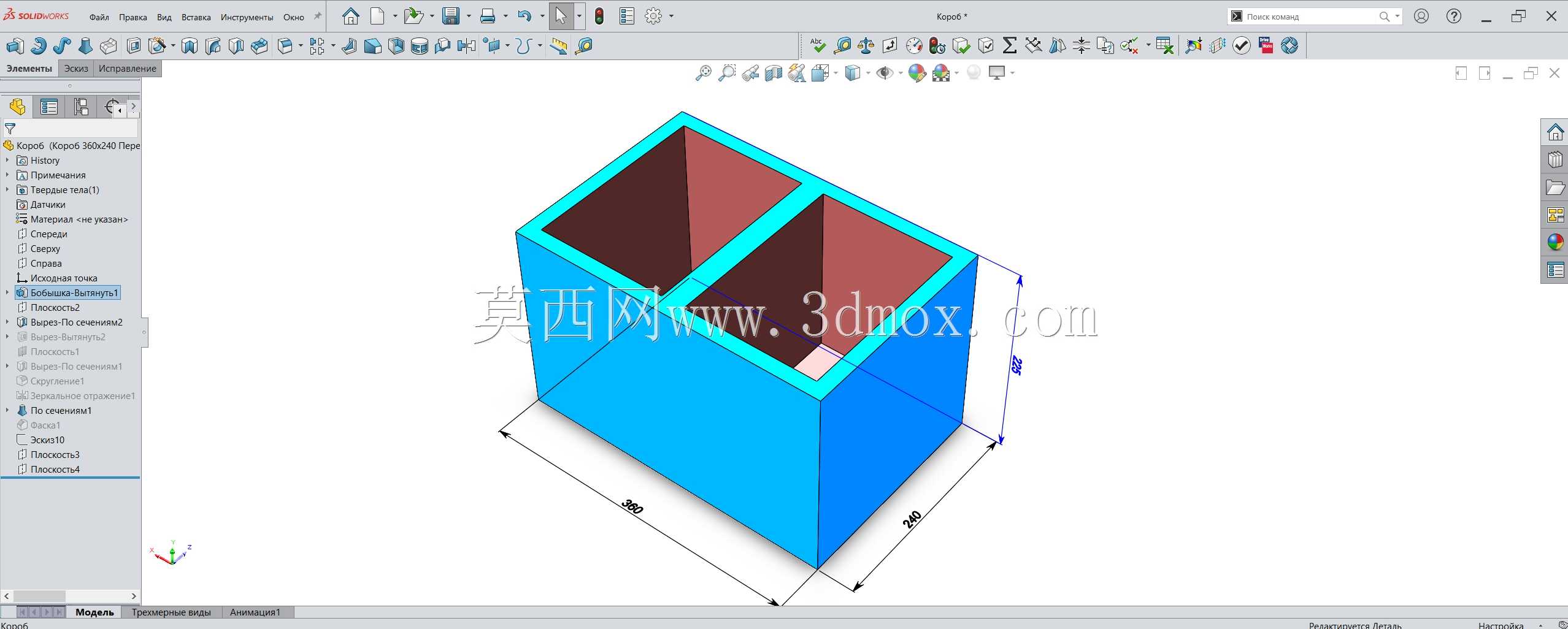

在结构建模阶段，所有配合面都预留了0.2毫米的发泡收缩余量，因为硬质聚氨酯泡沫在熟化过程中会有轻微的收缩，提前预留余量能保证成品扣合时的松紧度合适，不会出现过松漏冷或者过紧扣不上的问题。箱体底部做了四个浅定位凸台，对应箱盖顶部的定位凹槽，多个箱体堆叠时可以互相嵌合，运输过程中不会出现滑落问题。抽屉端盖的边缘做了一圈凸起的密封棱，推入抽屉格后密封棱会轻微挤压抽屉内壁，进一步提升密封性能，即使箱体倾斜放置，内部存放的低温物品也不会出现漏冷过快的问题。

整套结构没有设计多余的功能冗余，所有特征都围绕保温使用需求和发泡成型工艺展开，不管是做模具结构设计参考，还是做保温产品的结构优化，都能直接提取对应的设计参数，不需要做过多的结构调整就能适配不同的发泡设备参数。
