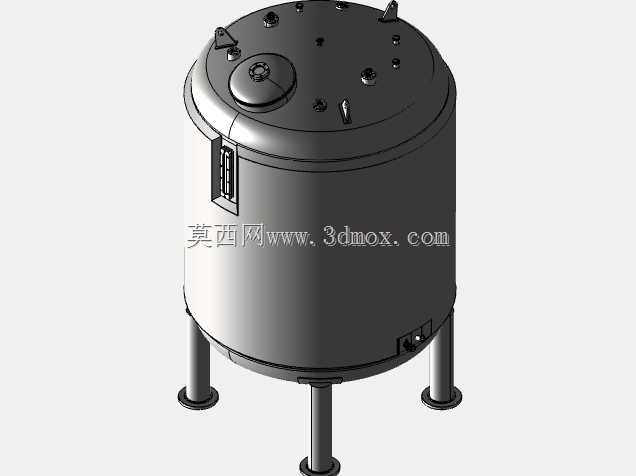

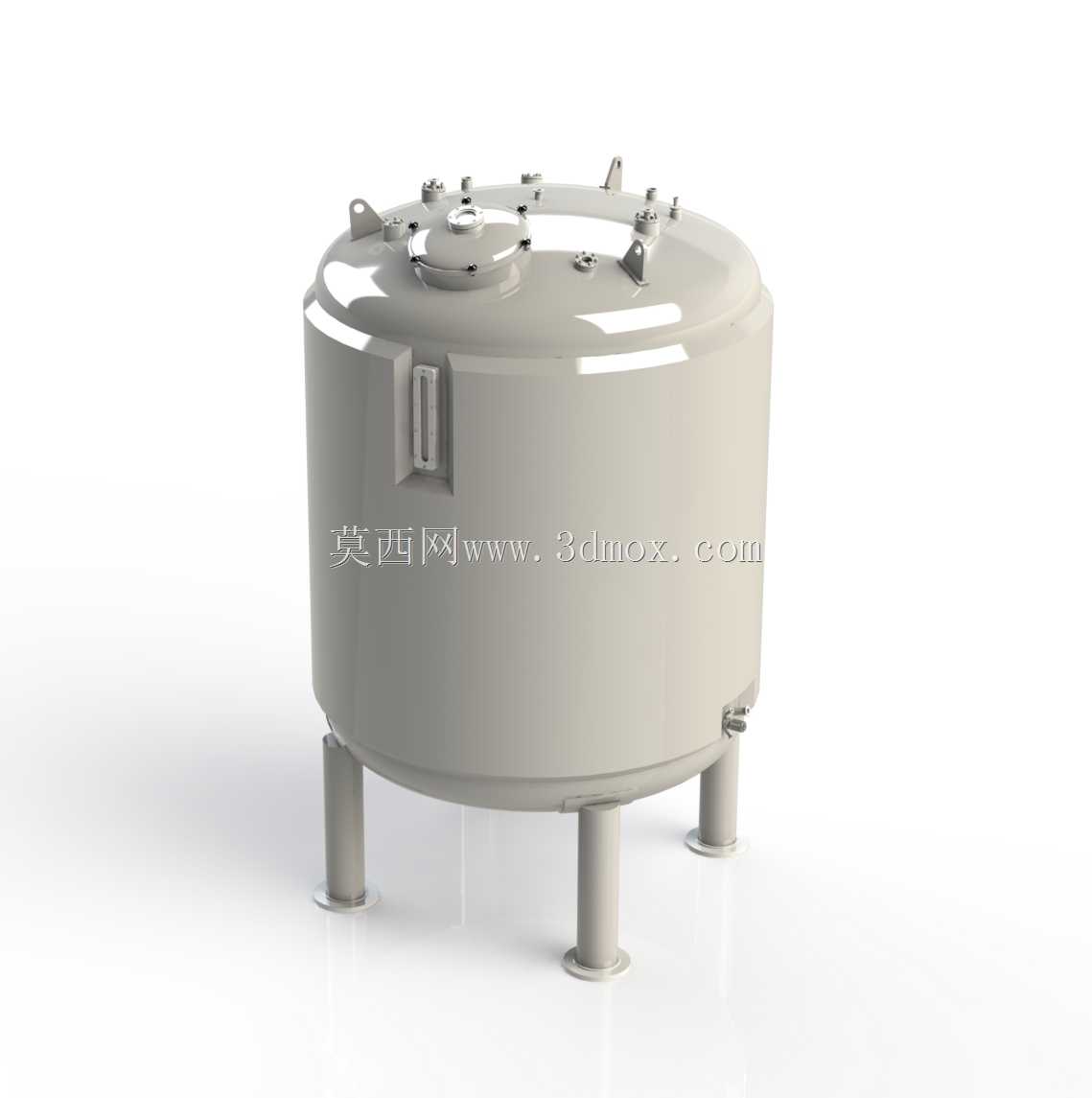

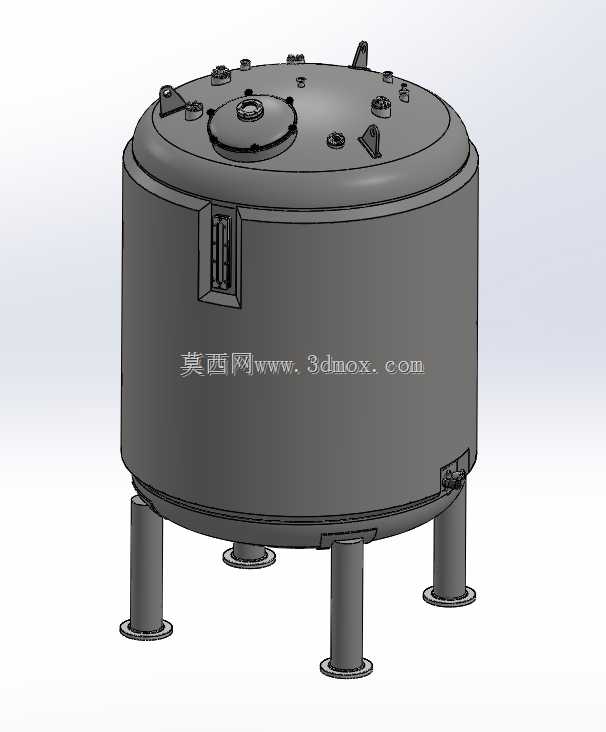

带内夹套保温层的5000升纯水储罐

在制药纯化水制备、医疗耗材生产清洗、电子级超纯水存储这类对水质要求极高的工况中，储水罐体的设计从来不是简单的圆桶焊接，这款5000升容积的纯水储罐，从结构选型到细节处理都贴合洁净流体存储的实际需求。首先从应用场景来看，这类罐体常布置在制水间的纯化水分配系统末端，承接反渗透+EDI工序产出的合格纯水，为后续清洗工位、配料工序提供稳定的水源缓冲，避免前端制水设备频繁启停，同时要保证罐内水体不会出现二次污染、温度波动超标的问题。

从功能特性上看，罐体采用立式支腿支撑结构，相比卧式储罐能大幅节省制水间的平面占地，5000升的有效容积匹配多数中型生产车间1-2天的纯水周转需求，不会因为容积过大导致罐内水体停留时间过长滋生生物膜，也不会因为容积过小无法平衡用水高峰的流量缺口。罐体设置的内夹套结构，可根据实际工况通入恒温冷却水或者热水，在夏季高温环境下夹套通冷水能避免罐内纯水温度升高导致微生物繁殖速率加快，在冬季低温环境下可通温水保证出水温度符合工艺清洗要求，夹套外侧的保温层则进一步降低内外热量交换，减少温控能耗，避免罐体外壁出现结露滴水的问题，符合洁净车间的环境管理要求。

设计思路上，罐体顶部采用标准椭圆封头结构，相比平封头能承受更高的罐内压力，也便于布置人孔、呼吸阀、进水口、喷淋清洗球等接口，人孔采用快开式卫生级结构，方便检修人员定期进入罐内检查清洁状态，呼吸阀配置0.22μm的疏水除菌滤芯，保证罐内补水、排水时的内外气压平衡，同时阻断外界空气中的微生物、颗粒杂质进入罐内污染水体。罐体内壁做镜面抛光处理，粗糙度Ra≤0.4μm，没有卫生死角，配合顶部的旋转喷淋球，可实现在线CIP清洗，不需要拆开罐体就能完成内壁的冲洗、消毒流程，大幅降低运维的工作量。罐体侧面设置的液位计接口可配套磁翻板液位计或者静压式液位传感器，实时反馈罐内水位，联动前端制水设备的启停控制，底部采用锥底或者斜底设计，排污口布置在罐体最低位置，可彻底排空罐内的存水和清洗废液，不会有积液残留。

从安装边界来看，三根均匀分布的支腿将罐体底部抬离地面足够高度，方便底部排污阀、出水口的安装和操作，支腿底部带地脚安装板，可通过膨胀螺栓固定在制水间的硬化地面上，安装时需要保证罐体的垂直度偏差不超过1/1000，避免长期运行出现应力集中导致焊缝开裂。罐体的外接管道接口都采用标准卫生级快装连接，和现场的纯化水管网对接时不需要复杂的焊接作业，降低安装过程中产生的焊渣污染风险。整体结构没有多余的外凸部件，罐体外部做哑光喷砂处理，不容易积尘，日常清洁维护十分方便，支腿的高度设计也预留了足够的操作空间，方便人员在罐体底部开展阀门操作、巡检维护的工作。这类储罐的设计完全围绕洁净储水的核心需求，没有冗余的结构，每一处细节都对应实际生产中的痛点，不管是用于医疗行业的纯化水存储，还是水处理环节的中间水箱，都能稳定满足工艺要求。
