仪表板钣金件质量检验工装夹具设计

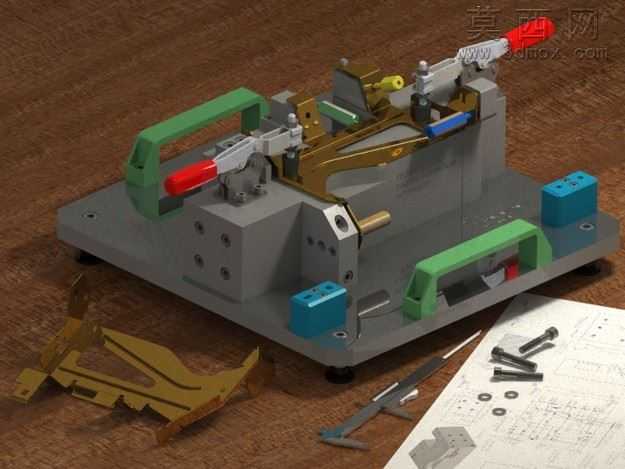

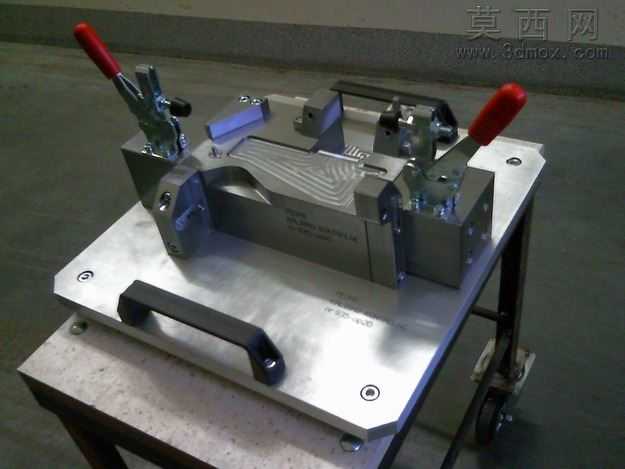

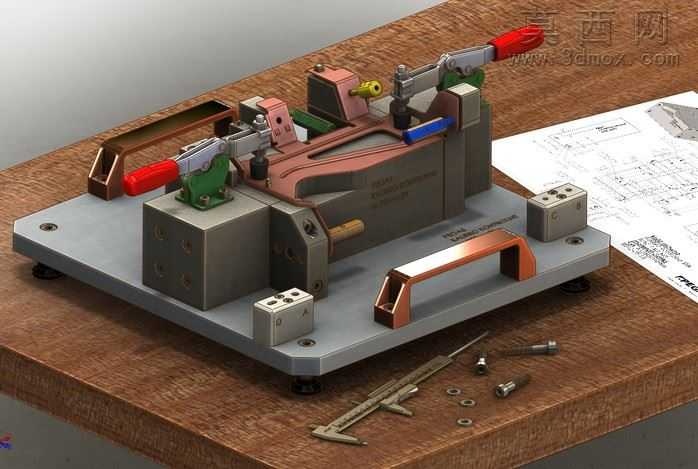

本作品为针对汽车仪表板钣金件设计的质量检验专用工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循钣金件检测的定位基准原则，对每一处定位块、夹紧单元的安装位置都做了精准的尺寸约束，确保工装与待检测钣金件的轮廓、孔位完全匹配。模型渲染阶段采用写实材质表现，工装主体基座赋予磨砂灰铸铁材质，还原金属加工后的哑光质感；两侧搬运把手采用绿色硬质工程塑料材质，模拟实际生产中工装的防滑握持结构；多组快速夹钳的手柄部分做红色橡胶包覆材质处理，夹钳臂采用镀彩锌钣金材质，精准还原标准件的表面处理效果；边角的蓝色定位挡块采用蓝色尼龙材质，表现非金属定位件的耐磨特性。结构设计上，工装采用厚重的方形铸铁基座保证检测过程的稳定性，基座底部设置可调脚杯，可适配不同平整度的工作台面；定位系统结合了固定挡块定位、仿形支撑定位与孔位销定位，能够完全限制待检测钣金件的六个自由度，避免检测过程中工件窜动影响检测结果；夹紧单元全部采用卧式快速夹钳，操作时扳动手柄即可完成工件的压紧与松开，单步操作即可完成装夹，大幅提升检测效率；基座侧面预留了检测工具放置区域，可配套放置卡尺、塞尺等常用检测量具，方便质检人员随手取用。设计思路围绕钣金件生产过程中的快速全尺寸检测需求展开，摒弃了传统检测中多次装夹、多工位切换的繁琐流程，将轮廓度检测、孔位位置度检测、装配面平面度检测的功能集成在同一工装上，待检测钣金件放置到位并夹紧后，质检人员可直接通过目视、塞尺、通止规完成所有关键尺寸的检验，无需反复调整工件位置；工装的所有夹紧点都避开了钣金件的检测面与易变形区域，避免装夹力造成钣金件变形导致检测结果失真；同时在工装边角设置了搬运把手，方便工装在不同检测工位之间转运，适配车间多批次流转的生产检测节奏。建模过程中对所有标准件都做了简化处理，保留核心装配与功能结构，既保证模型结构的完整性，也兼顾了模型的轻量化，方便后续做工程图导出与加工工艺拆解。
