多工位级进冲压模具三维结构设计

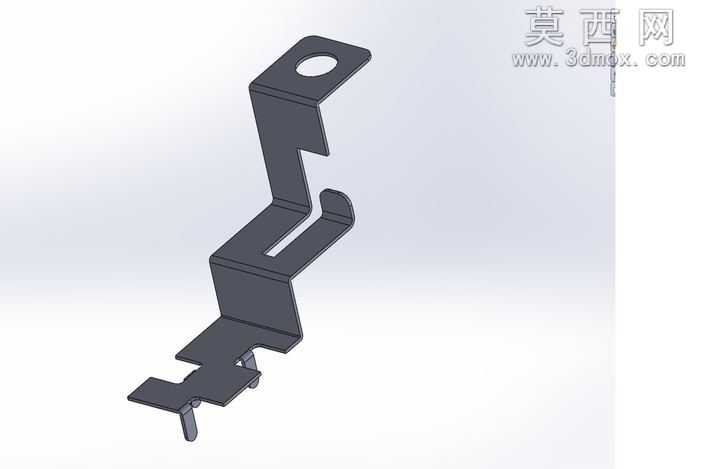

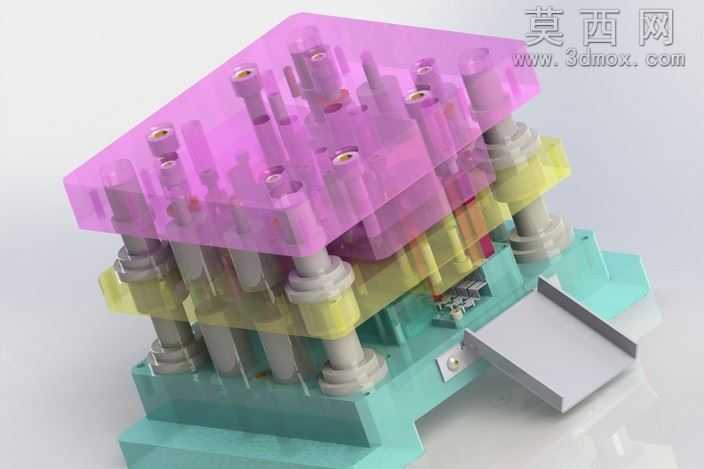

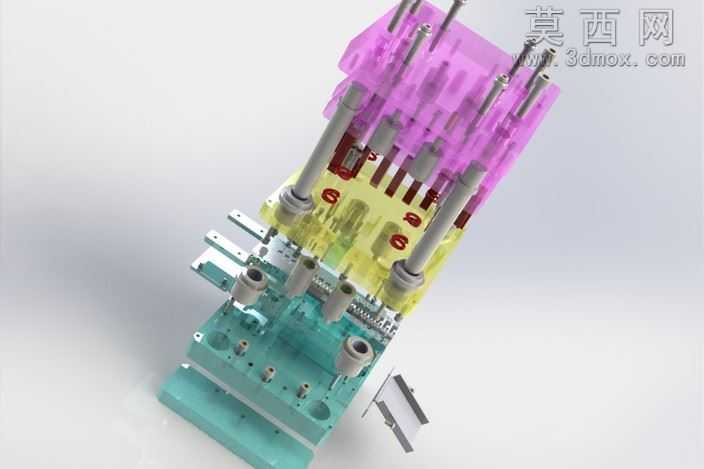

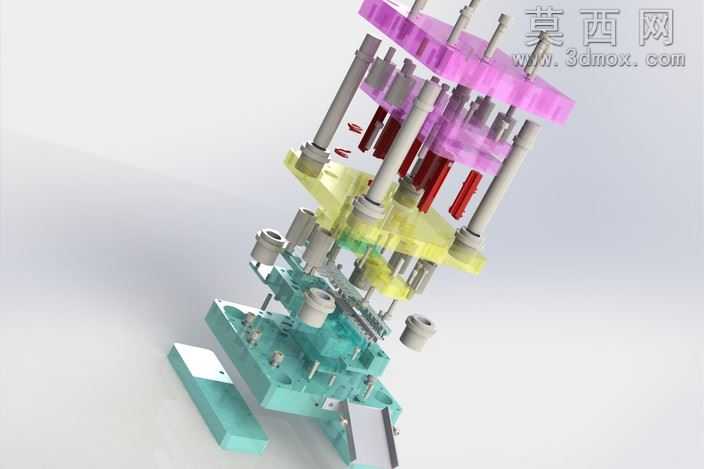

本套级进模三维模型采用分层式结构设计，整体建模过程严格遵循冷冲压连续模具的实际生产装配逻辑，通过三维建模软件完成全零部件的参数化搭建，各部件间的装配约束完全匹配真实模具的开合模动作逻辑。模型从上到下依次构建了透明紫色的上模座、模柄、凸模固定板、卸料板组件，半透明黄色的弹性卸料缓冲结构、凸凹模镶件组，以及青绿色的下模座、凹模镶块、导柱导套定位组件、成品出料滑道结构，所有导柱、紧固螺栓、弹性元件均按照实际装配位置精准排布，无错位、干涉问题。渲染阶段采用半透明材质区分不同功能的模板层级，既可以清晰展示模具内部的凸凹模排布、工位布局，也能直观呈现各层板件的装配关系，金属材质的导柱、紧固件采用金属磨砂质感渲染，弹性元件采用橡胶类哑光材质表现，出料滑道采用亮面金属材质还原真实工装的外观特征。设计思路上，该级进模整合了多道冲压工序于一体，可在单次冲床行程中完成连续送料条件下的多工序加工，导柱导套采用高精度配合结构保证上下模对位精度，卸料板设置独立的弹性缓冲结构实现冲压过程中的压料、卸料动作，下模侧集成倾斜式出料滑道可将冲压完成的成品自动导出模区，各工位的凸凹模镶件采用可拆分式设计，便于后续生产中的磨损更换与维护。模型整体结构完整，各运动部件的动作逻辑符合级进模的实际工作原理，分层透明的展示方式能够清晰呈现模具内部的工位排布、零件配合关系，完整还原了多工位连续冲压模具的典型结构特征，可用于冲压模具结构认知、装配教学参考以及同类模具设计的结构参照。
