太阳能供电烛果干燥设备结构设计

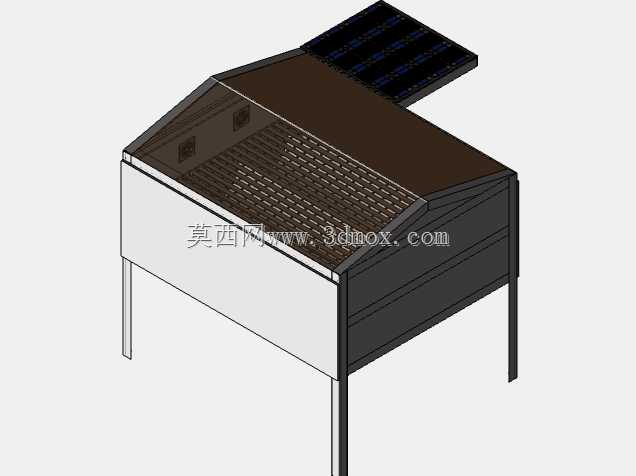

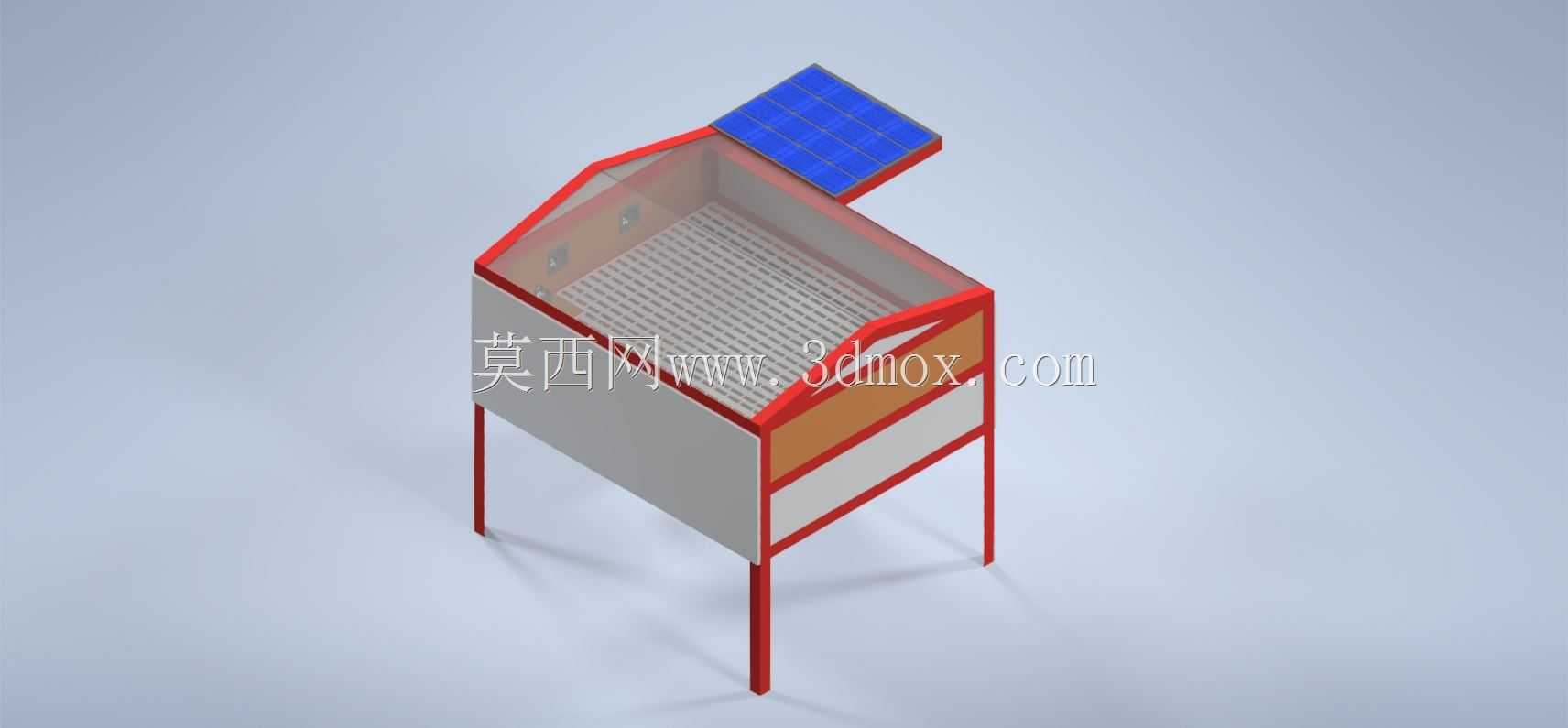

　　这款烛果干燥设备主要面向经济作物产地的中小规模加工场景，适配散户、小型加工工坊的烛果初加工需求，解决传统自然晾晒干燥效率低、受天气影响大、干燥均匀度差的痛点，可在无稳定市电接入的郊野种植区域独立运行，降低加工环节对公共电网的依赖。设备整体采用框架式落地结构，主体支撑框架采用方管型材拼接成型，四条立式支腿将干燥作业腔体抬离地面，避免地表潮气侵入腔体内部，同时预留底部通风与检修空间，支腿底部可适配调节脚杯，在不平整的户外场地也能快速调平，保证设备放置稳定性。

　　设备顶部为斜置式集热与光伏安装区域，倾斜角度匹配低纬度地区太阳入射角度，最大化提升太阳能接收效率，其中光伏板区域负责将光能转化为电能，为设备内的循环风扇、温控调节组件供电，抛物面集热结构则直接汇聚太阳辐射热量，将热量导入下方干燥腔体，减少电能消耗的同时提升腔体内的基础温度。干燥腔体顶部设置透明防护盖板，既可以让太阳辐射热量直接穿透进入腔体，又能阻挡外界灰尘、雨水落入内部，避免加工过程中烛果被污染；腔体内部设置网状托盘承托结构，托盘采用镂空网格设计，网孔尺寸经过匹配设计，既可以保证烛果不会从网孔掉落，又能让上下层的热风顺利穿透料层，避免局部积温导致的干燥不均。

　　腔体两侧设置循环风扇组件，风扇运行时可在腔体内部形成闭合循环风道，让集热结构导入的热量在腔体内均匀流动，持续带走烛果表面蒸发的水分，相比静态晾晒的干燥效率提升数倍，同时避免烛果局部过热出现焦糊、变质问题。设备配置的脉冲宽度调节组件可根据腔体内实时温度调整风扇运行转速，当腔体内温度过高时自动提升风扇转速加快热量循环，温度偏低时降低转速减少热量流失，配合温度检测元件实现腔体内温度的动态稳定，保证不同批次烛果的干燥效果一致性。储能电池组件布置在设备侧部的封闭仓体内，可将光伏板产生的多余电能存储起来，在光照不足的阴天或者短时间无光照时段也能维持风扇与温控组件运行，保证干燥过程的连续性，避免干燥过程中断导致的物料变质。

　　干燥腔体的侧部设置可开启的密封门，门体与腔体接触位置设置密封胶条，减少热量从门缝处流失，托盘采用抽拉式安装结构，上下料时可直接将托盘抽出，操作便捷，无需探入腔体内部作业，降低操作人员的劳动强度。设备整体外形尺寸适配小型加工场地的摆放需求，无需额外做基础固定，放置在平整硬化地面即可投入使用，安装边界无特殊要求，周边预留0.5米以上的操作空间即可完成上下料、日常维护等作业，设备外露的结构件均做防锈防腐处理，可适应户外高湿、高日晒的使用环境，长期使用也不会出现结构锈蚀问题。风道设计上采用下进上出的循环路径，热风从腔体底部进入，穿透每层托盘上的烛果料层后从顶部回流至集热区域重新加热，避免出现风道短路、局部区域无热风流通的死角，保证每层托盘、每个位置的烛果都能获得均匀的热风接触，干燥完成后的烛果含水率均匀，无需后续二次分拣干燥。
