移动式农用根茎类作物切碎处理设备

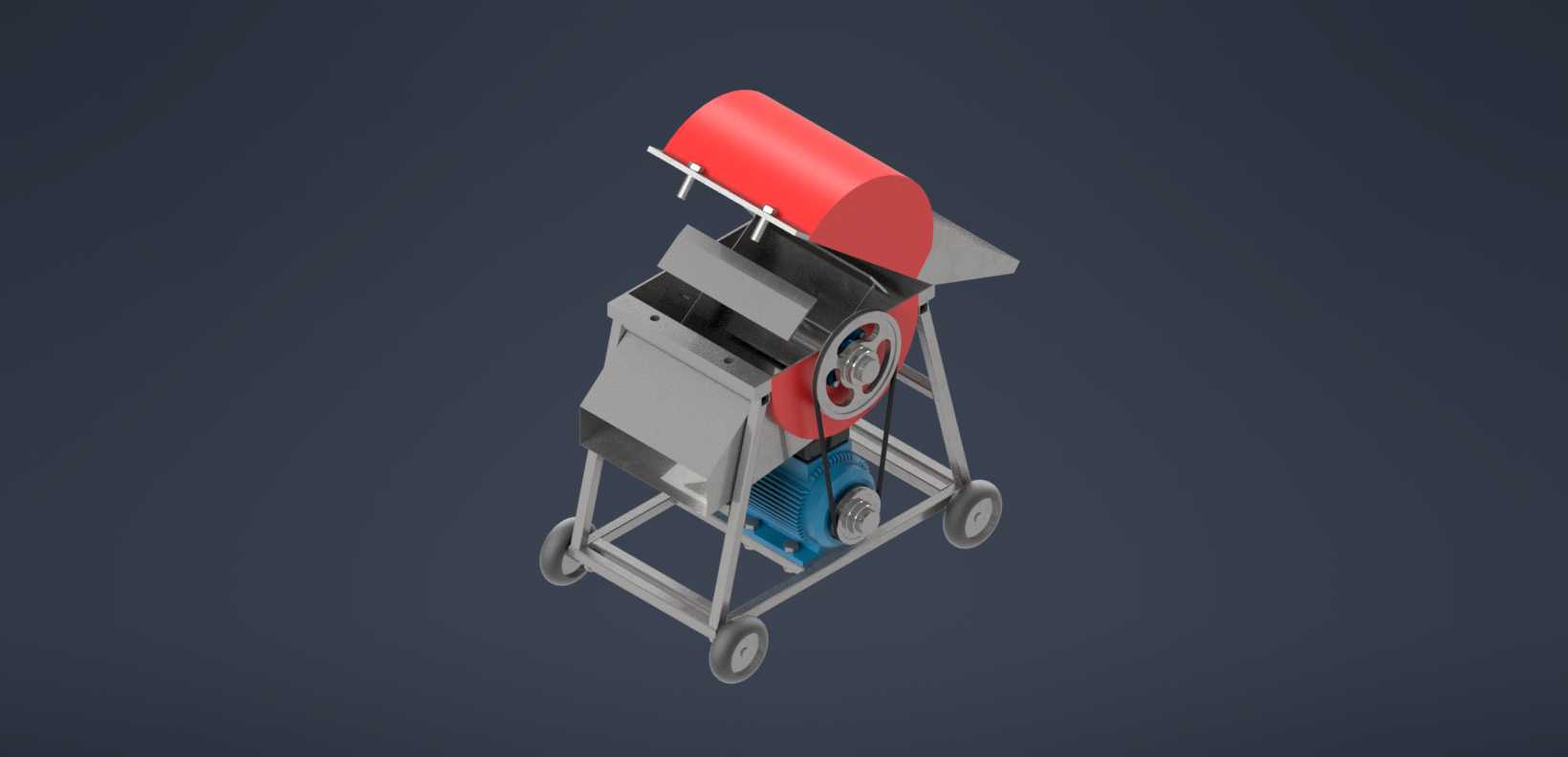

　　这款设备的三维结构设计完全围绕散户农户、小型种植合作社的田间地头作业需求展开，区别于固定式大型饲草或作物加工设备，整体采用方管焊接的立式框架结构，底部安装四个带转向功能的脚轮，单轮承载按150kg设计，整体设备外廓尺寸控制在长1100mm、宽650mm、高1200mm范围内，可直接通过农户院落的常规门廊，也能适配小型农用三轮车的货厢装载，转场作业时无需额外吊装设备，单人即可推行转移，解决了传统加工设备固定安装、无法就近处理采收后作物的痛点。设备上部的弧形红色护罩为喂入腔的安全防护结构，护罩与喂入台采用铰接连接，日常维护时可向上翻开，直接接触到内部的滚刀组件，喂入台设计为15°倾角的斜向导料结构，宽度设置为320mm，可同时容纳2-3根直径不超过80mm的根茎类作物送入，喂入台两侧设置的圆柱形挡杆为可调式结构，可根据处理物料的直径调整挡杆间距，避免喂入过程中物料蹦出伤人，同时也能限制单次喂入量，防止内部刀盘负载过大卡滞。

　　传动部分采用带轮减速结构，电机安装在机架下部的安装板上，安装板预留了长条形调节孔，可通过调整电机位置张紧V带，电机输出动力经小带轮传递至刀盘主轴的大带轮，传动比设置为1:2.5，刀盘工作转速控制在600r/min，既保证切碎效率，又避免转速过高导致的物料飞溅、刀片磨损过快问题，刀盘上的动刀片采用倾斜安装方式，切碎过程中为滑切而非直切，可降低切割阻力30%左右，减少电机的峰值负载，适配2.2kW的单相民用电机，无需三相工业电源即可在普通农户家中使用。设备下部的蓝色部件为电机的散热风罩与接线盒区域，机架中部设置了可拆卸的集料斗安装位，切碎后的物料可直接落入下方的收纳袋或者集料筐中，无需额外设置输送结构，进一步压缩设备整体体积与制造成本。

　　设计过程中特意将设备重心控制在脚轮支撑面的几何中心偏前位置，推行时不会出现后倾或者侧翻的问题，框架的方管规格选用40402mm的焊接方管，焊接处全部采用满焊工艺，表面做喷塑防锈处理，可适应户外潮湿、多粉尘的作业环境。喂入腔内部的定刀位置设置了可调整的垫片结构，刀片磨损后可通过增减垫片调整定刀与动刀的间隙，间隙控制在1-2mm范围内即可保证切碎的物料粒度均匀，不会出现过长的未切断段，也不会因为间隙过小导致刀片碰擦损坏。设备的操作开关设置在机架侧面的伸手可及位置，高度距离地面800mm，操作人员站在喂入台正面作业时无需弯腰即可控制设备启停，开关外部设置了防水防尘的橡胶护罩，避免作业过程中泥水、作物汁液溅入导致的电路故障。

　　考虑到农村作业场景的地面不平整问题，四个脚轮均带有刹车锁定结构，作业时踩下刹车即可将设备固定在作业位置，不会因为喂入时的推力导致设备移位，脚轮的轮面采用硬质橡胶材质，既可以在硬化路面推行，也能在压实的土路上短距离移动，不会出现轮面下陷的问题。整个设备的结构没有复杂的液压或者电控组件，全部为机械传动结构，普通农户经过简单指导即可完成日常的维护、刀片更换等操作，故障率远高于复杂的自动化加工设备，适配农村地区的维修能力与使用场景，可用于红薯、土豆、萝卜等根茎类作物的切碎加工，既可以作为畜禽饲料的预处理设备，也可以用于作物还田前的切碎处理，减少后续处理的工作量。
