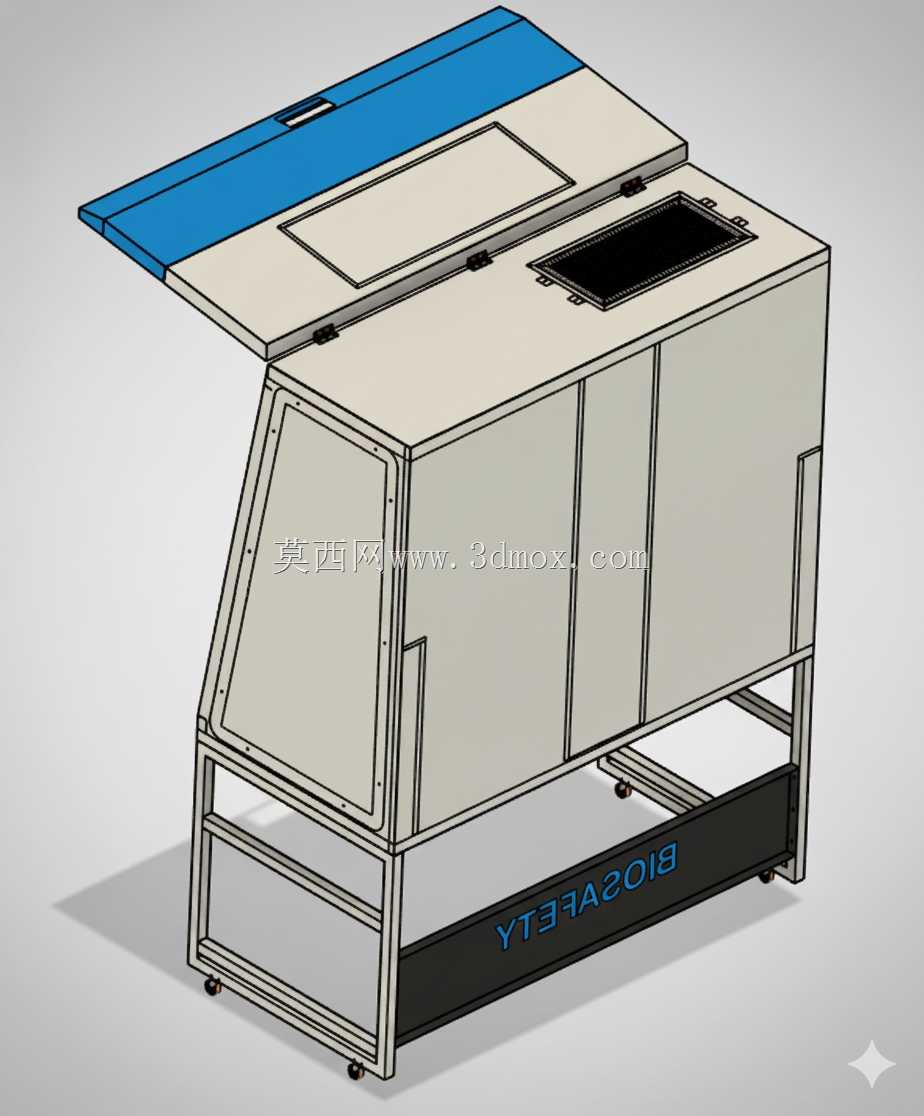

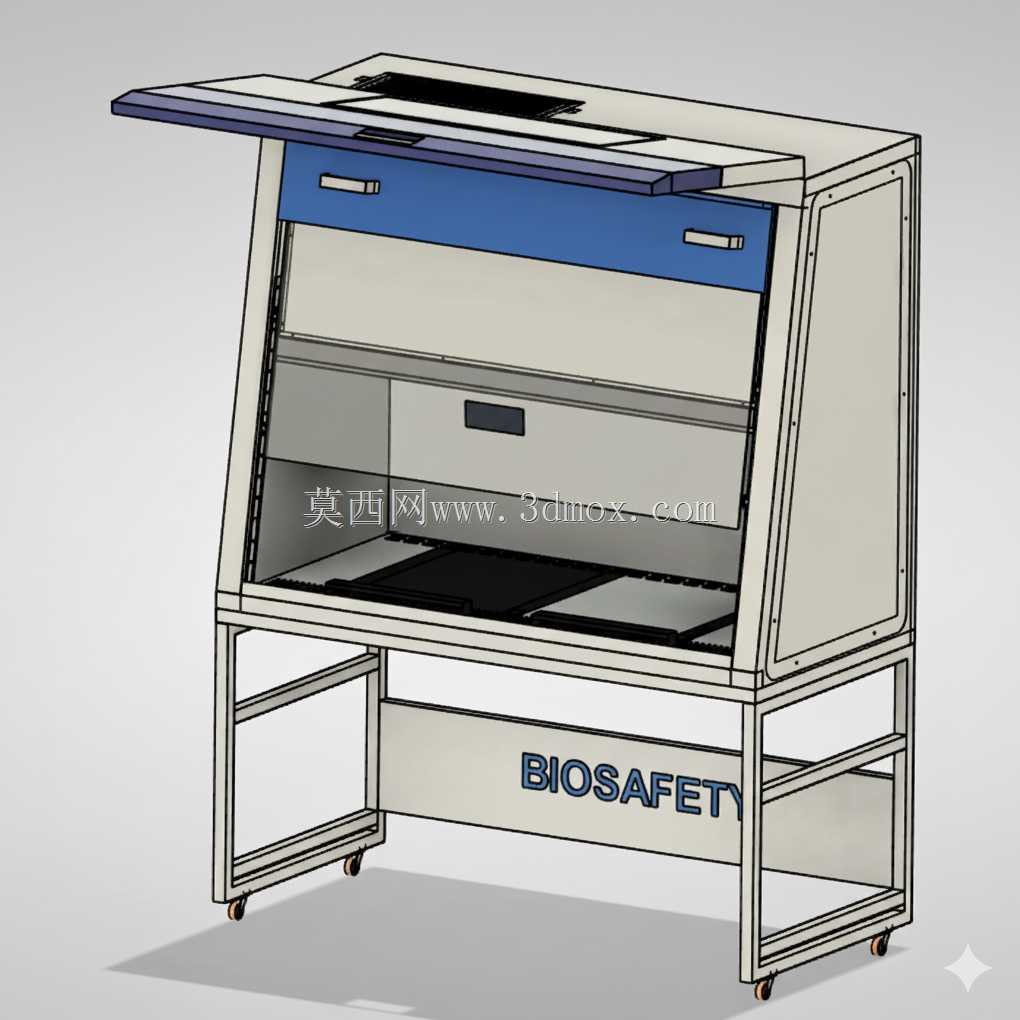

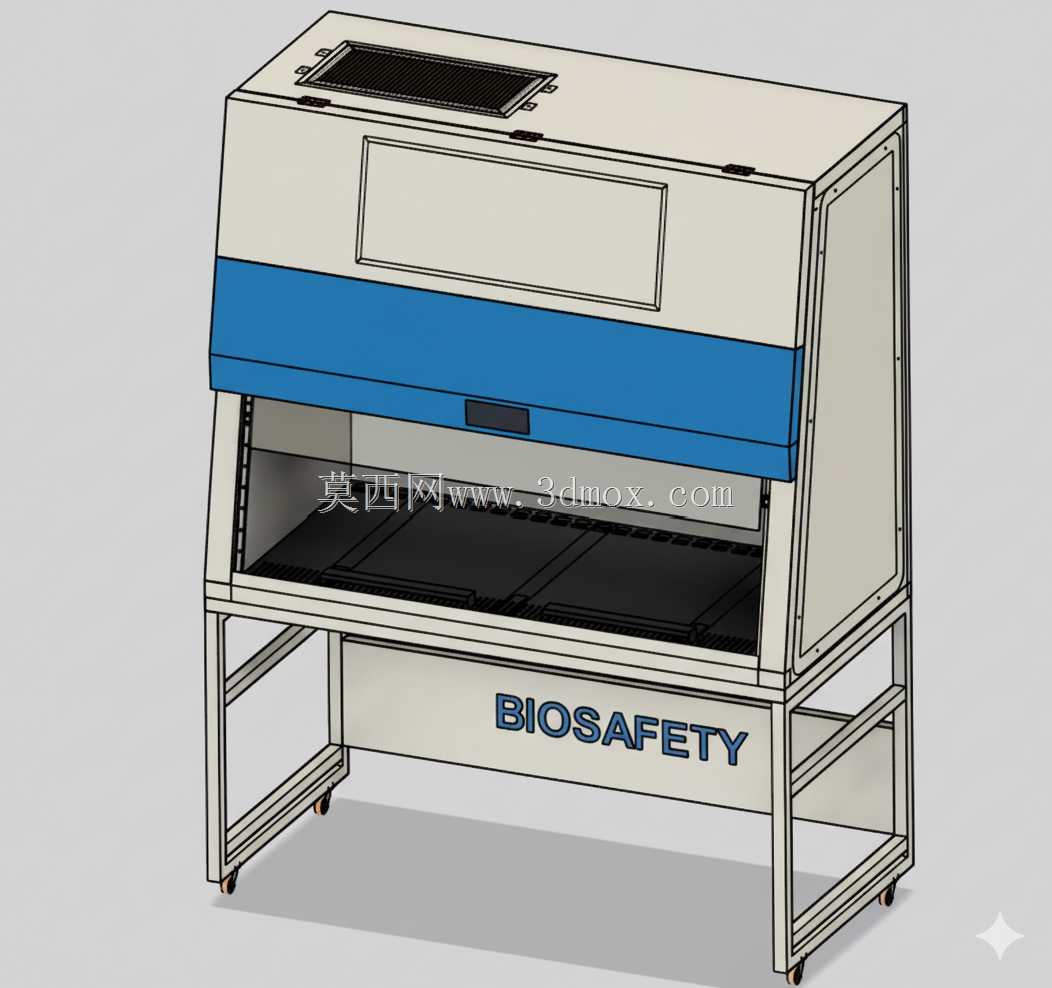

六英尺垂直层流生物安全柜结构设计

这款垂直层流生物安全柜的有效操作宽度为6英尺，也就是1.8米，是面向工业级洁净操作与高等级实验室场景开发的防护类设备，建模过程中完全参照实际产品的安装边界与操作空间要求做了尺寸还原，整体框架采用方管焊接结构做承载主体，底部配置带刹车的万向脚轮，既可以满足实验室布局调整时的移位需求，也能在固定工位时锁止保证设备稳定性，脚轮安装位的结构做了加强处理，避免长期承重出现框架变形。

从实际应用场景来看，这类设备主要覆盖制药行业的无菌制剂分装、阳性对照实验操作，生物技术领域的细胞培养、菌种转接，医疗系统的病原微生物检测、感染性样本处理，以及科研院所的洁净级实验操作环节，核心作用是在操作区域形成稳定的单向垂直层流气流，既保护操作样本不受外界环境污染，也避免操作过程中产生的气溶胶扩散到操作人员所在的环境，同时防止交叉污染影响实验结果。

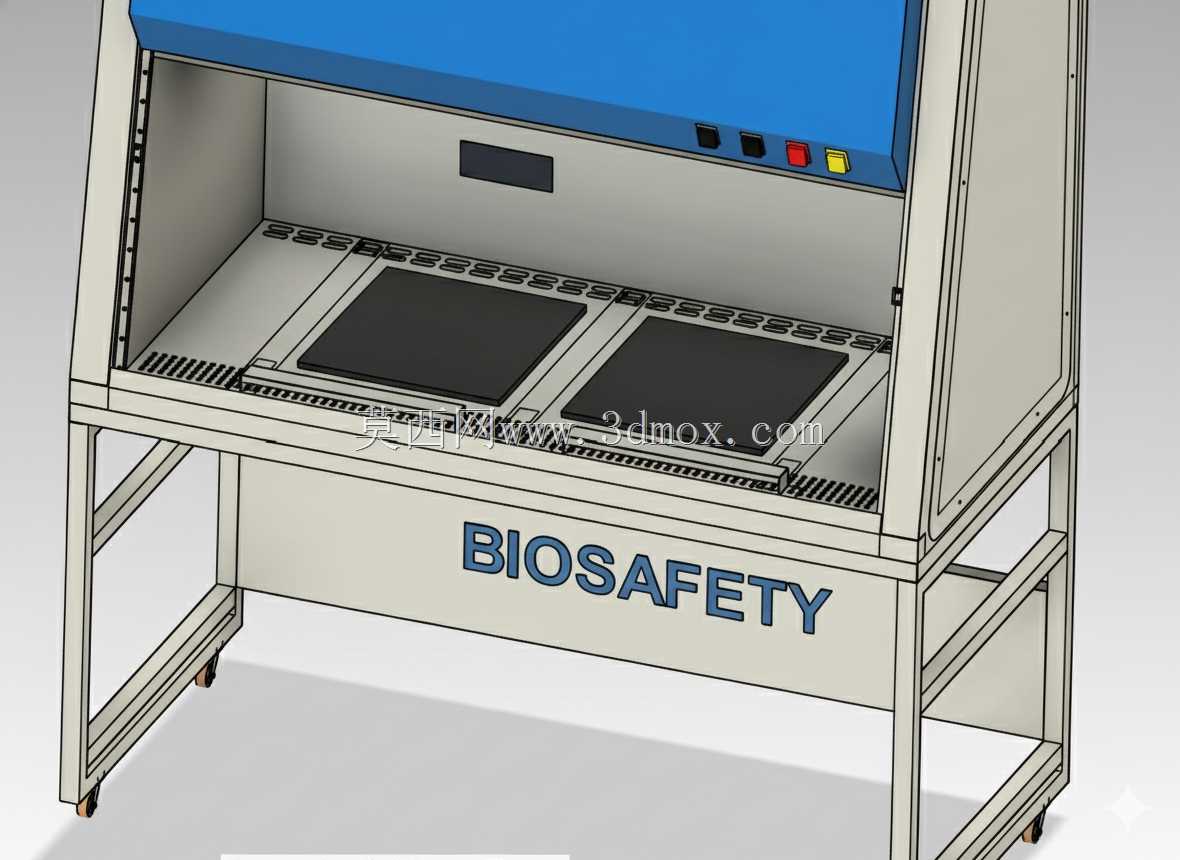

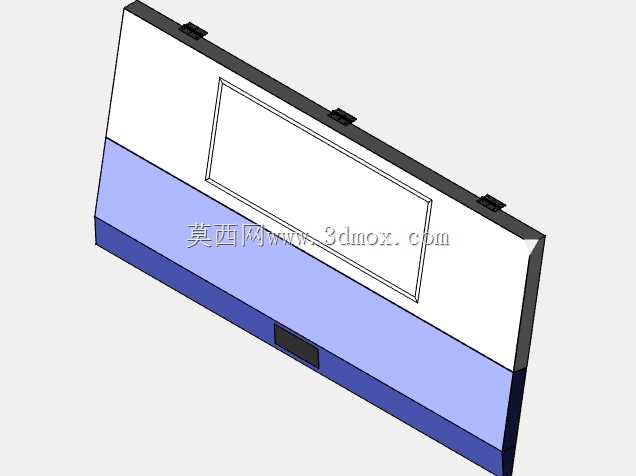

功能结构设计上，操作区正面配置倾斜的钢化玻璃视窗，视窗的倾斜角度完全按照人体工程学要求设定，操作人员坐姿操作时手臂自然伸入操作区，视线可以无遮挡覆盖整个操作台面，不会因为视窗反光或者角度问题产生视觉疲劳，视窗可以沿两侧导轨上下滑动，调整到合适的操作开口高度，平衡操作便利性与气流稳定性。操作台面采用整块不锈钢板材折弯成型，台面做了分段式格栅设计，下沉的回风槽可以承接操作过程中洒落的少量液体，方便日常清洁消毒，台面下方的回风通道做了等截面设计，保证整个操作区的风速均匀性控制在标准要求范围内，不会出现局部风速过高或者过低的死角。

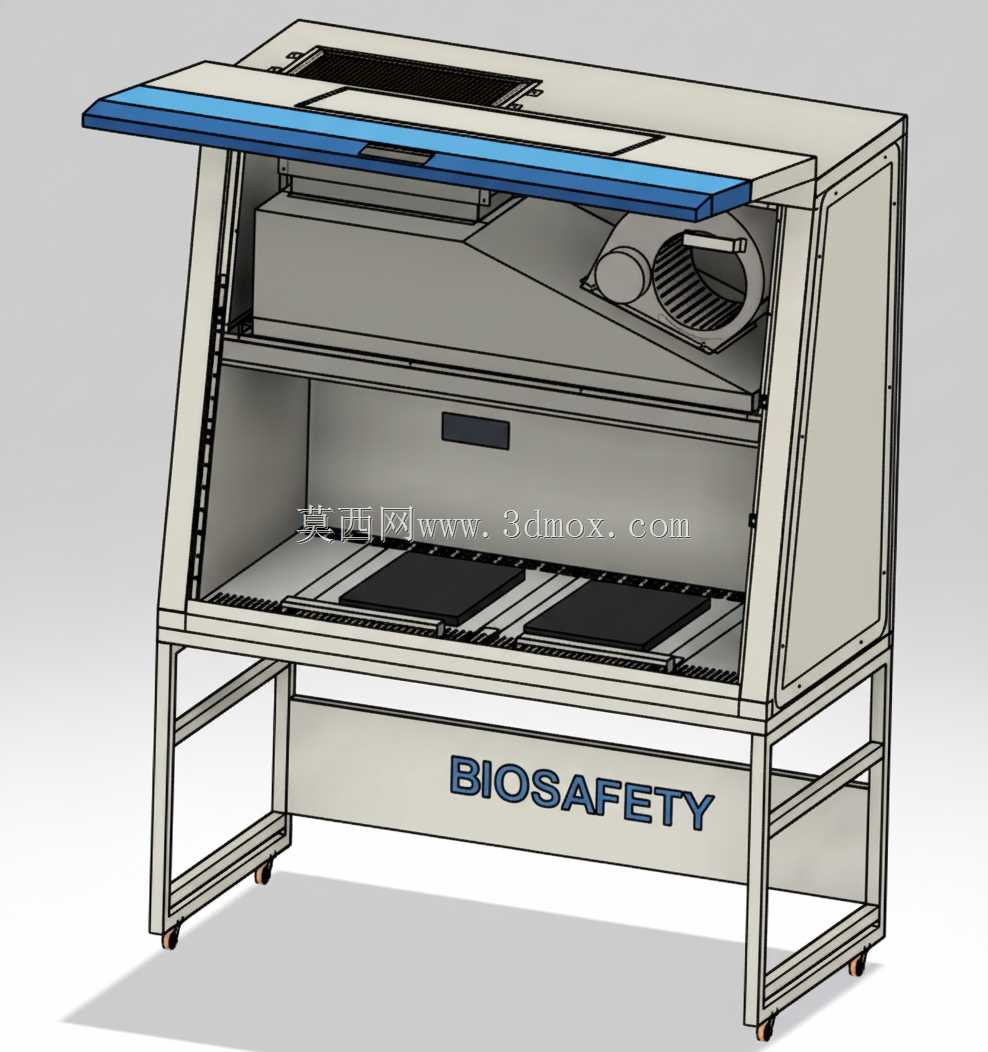

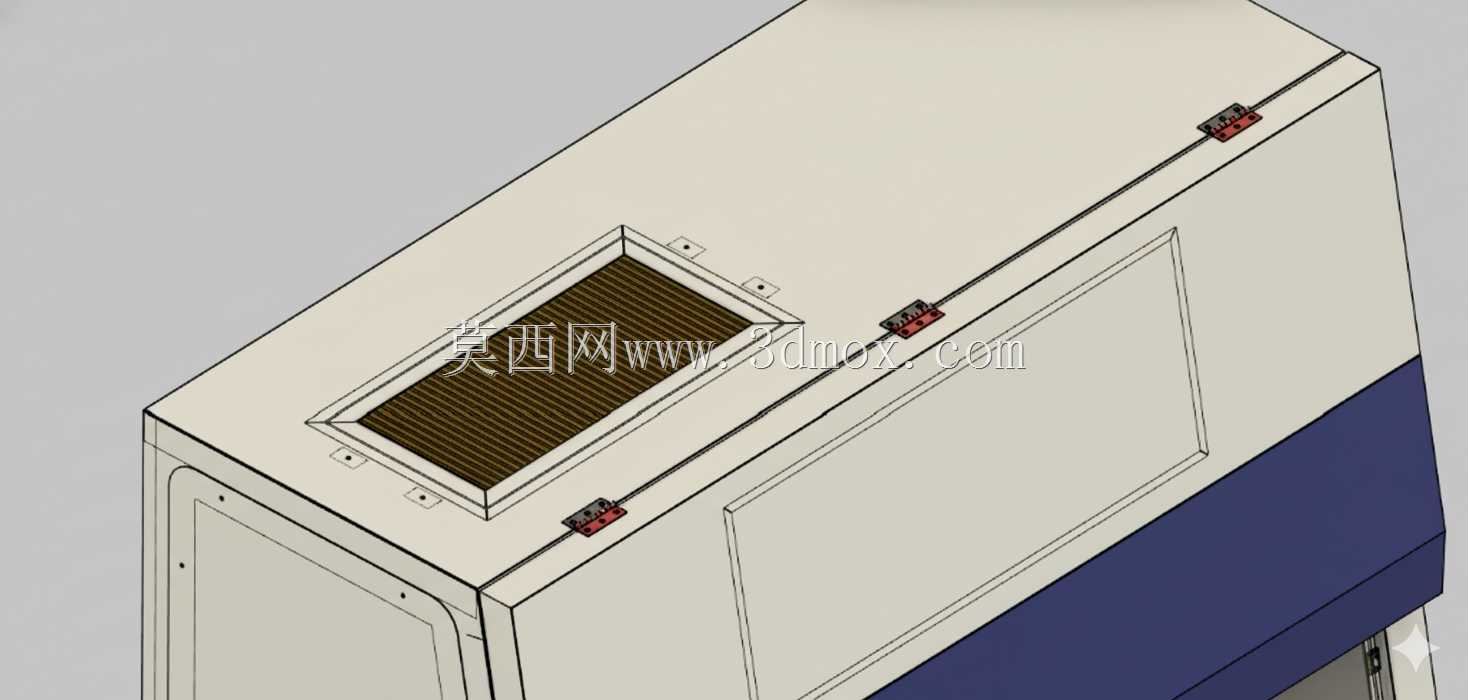

设备上部的送风段配置了符合ISO5级也就是百级洁净标准的HEPA过滤系统，送风经过滤后以均匀的垂直风速向下送入操作区，一部分气流经过操作区前后的回风口进入回风通道，经过滤后循环使用，另一部分气流从操作区开口处向外排出形成气幕，阻断外部未净化空气进入操作区，同时防止内部气溶胶外溢。柜体的围护结构全部采用不锈钢板材折弯拼接，所有拼接缝隙做了密封焊接处理，避免出现气流泄漏，柜体正面中部设置了蓝色的装饰与功能标识区，下部预留了设备控制模块的安装位，可以集成风速显示、紫外灯控制、照明开关、风机调速等功能组件。

建模过程中对设备的安装边界做了明确的尺寸界定，设备整体深度方向预留了后部的回风与维护空间，宽度方向的操作区净尺寸完全匹配1.8米宽度的使用需求，高度方向兼顾了操作人员站立与坐姿操作的视线高度，底部脚轮的安装高度也纳入整体尺寸计算，避免现场安装时出现空间不匹配的问题。操作区内部的结构没有多余的突出棱角，所有转角都做了圆弧过渡处理，减少积尘死角，方便日常的消毒清洁，符合洁净室设备的设计要求。

从结构设计的合理性角度，这款设备的框架受力经过了校核，上部过滤段与风机段的重量全部由下部方管框架承载，不会让围护板材承受额外载荷，避免长期使用出现板材变形导致的密封失效问题。视窗的滑动导轨采用隐藏式设计，安装在柜体两侧的内部，不会积尘也不会阻碍操作，配重结构隐藏在柜体侧部内部，保证视窗可以停留在任意高度位置，不会出现滑落或者自动抬升的问题。
