洁净环境用正压送风过滤装置结构设计

在电子制造车间、精密医疗设备存放区、数据中心机柜间、生物实验室这类对空气洁净度、环境压差有严格要求的场景中，正压装置是维持受控环境稳定性的核心配套设备，其核心作用是通过持续送入经过滤的洁净空气，让防护区域内部气压略高于外部环境，阻断外部含尘、含腐蚀性成分的未处理空气通过门窗缝隙、结构接缝渗入内部，避免敏感元器件、精密实验样本、医疗诊疗设备受到空气污染侵蚀。

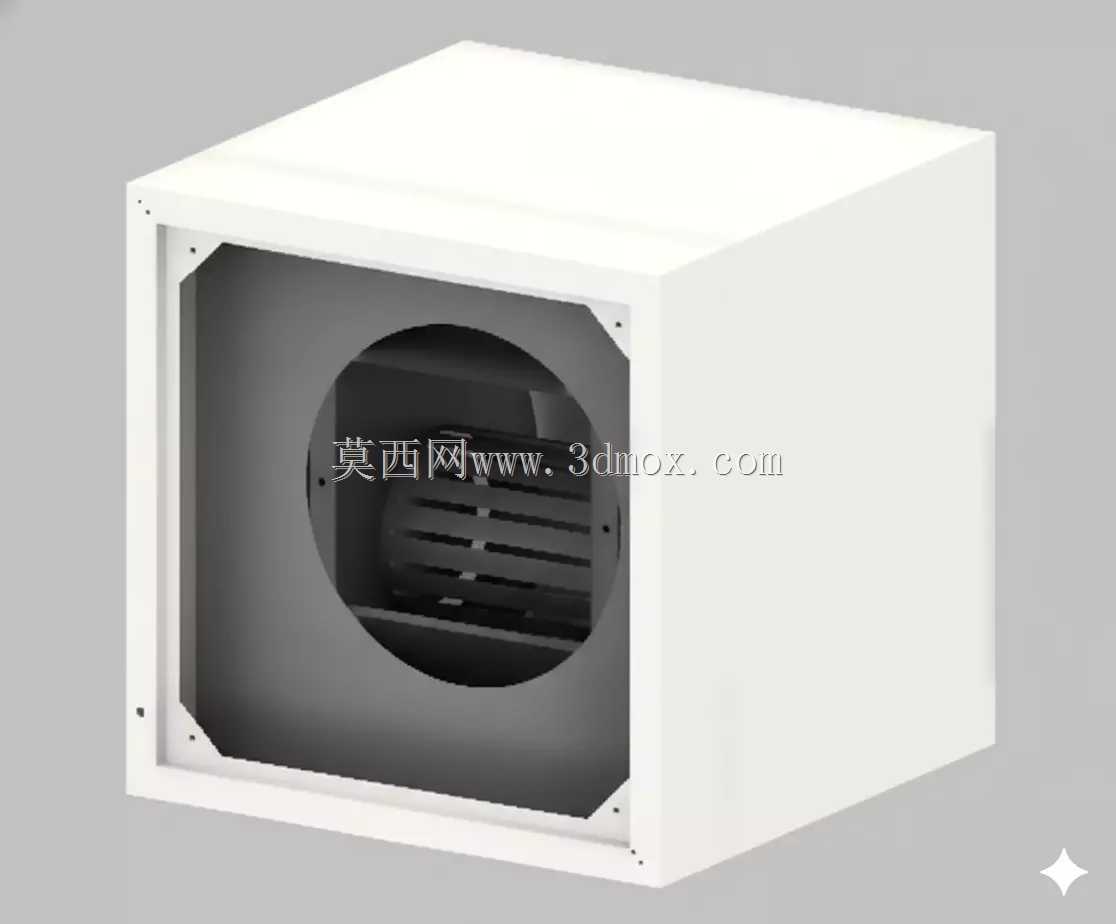

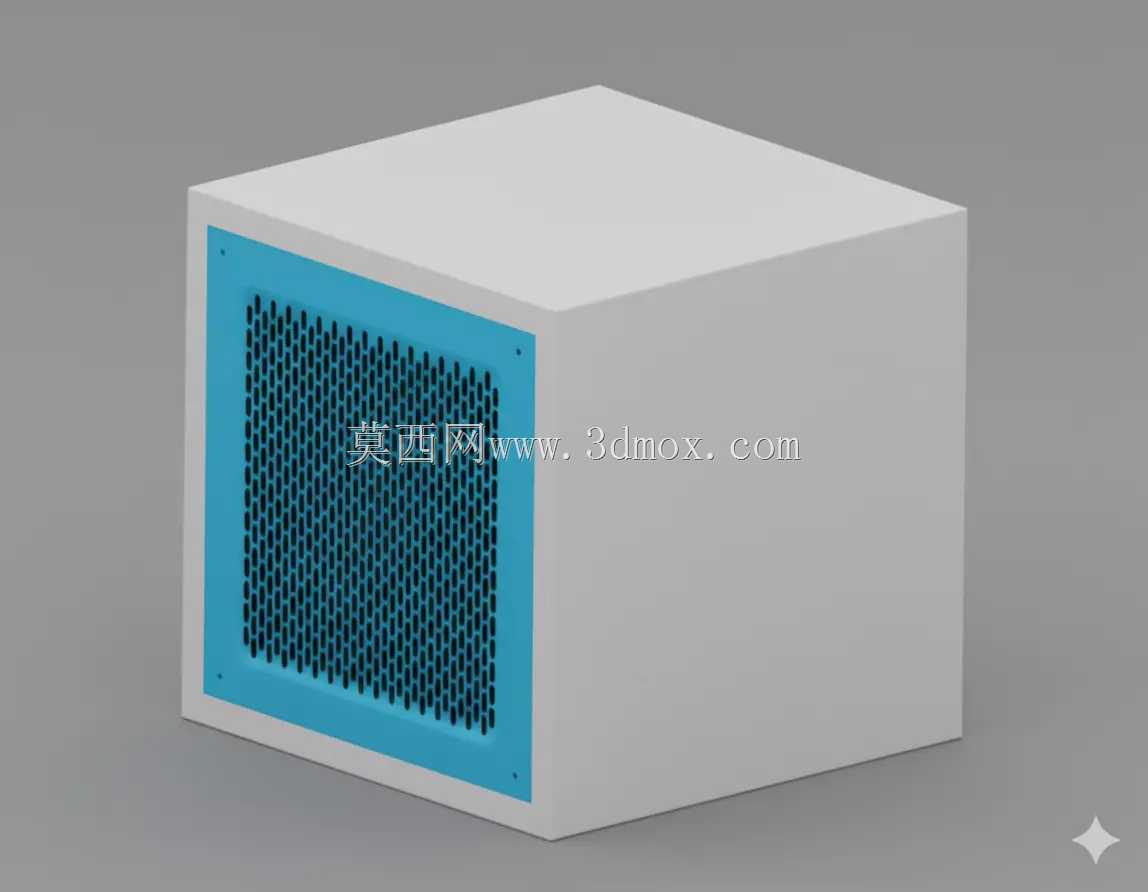

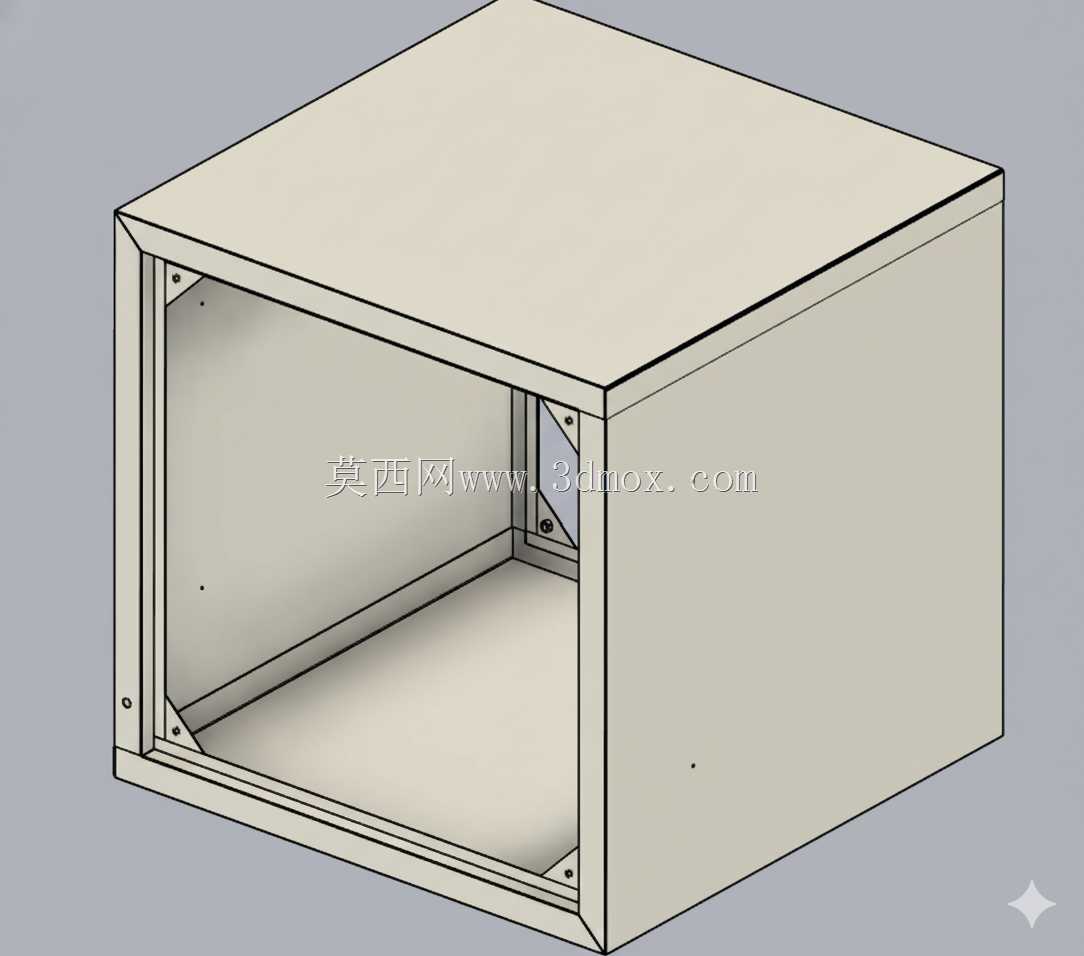

这款正压装置采用立方体模块化框架设计，主体外框架选用铝制型材拼接成型，相比传统焊接钢质框架，铝制模组的重量更轻，现场吊装、壁挂安装的适配性更强，同时铝型材表面做阳极氧化处理，在洁净车间常用的消毒试剂擦拭场景下不会出现掉漆、锈蚀问题，适配洁净区定期消杀的使用需求。设备采用双层壁板夹隔热层的结构设计，内外层壁板之间填充阻燃隔热棉，一方面可以隔绝设备运行时内部风机的振动传递到安装基面，降低运行噪音对周边精密作业的干扰，另一方面可以减少设备内外的热量交换，避免在温湿度管控严格的洁净区内，设备外壁因温差产生凝露滴水的问题。

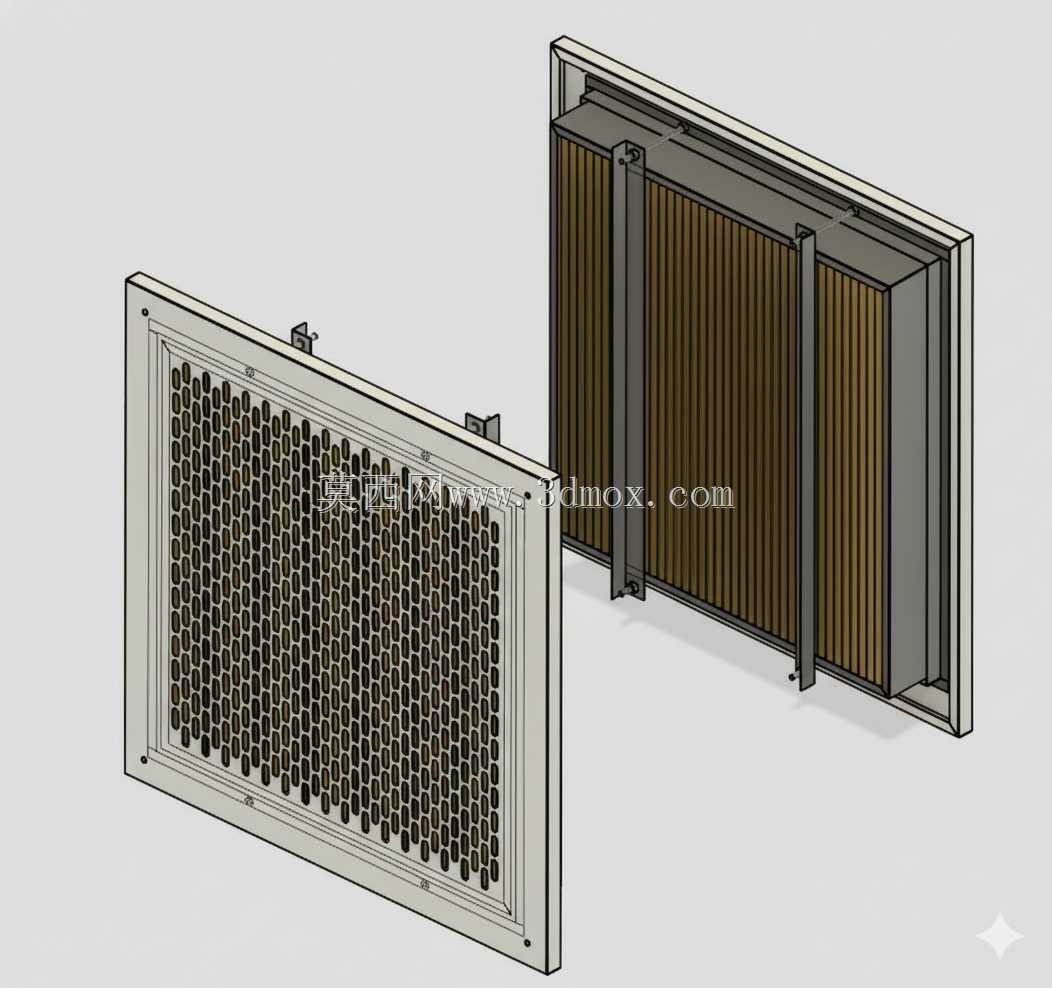

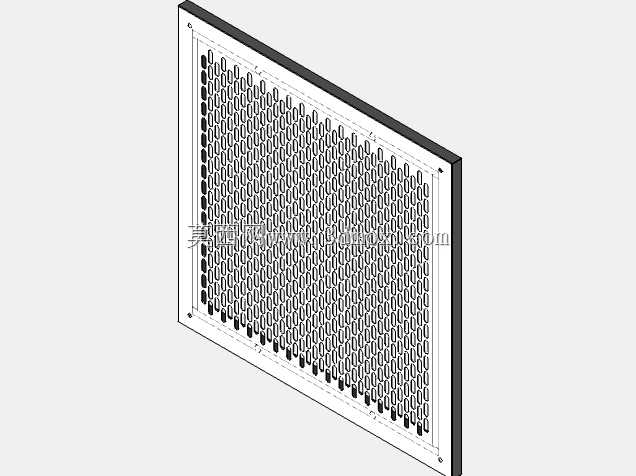

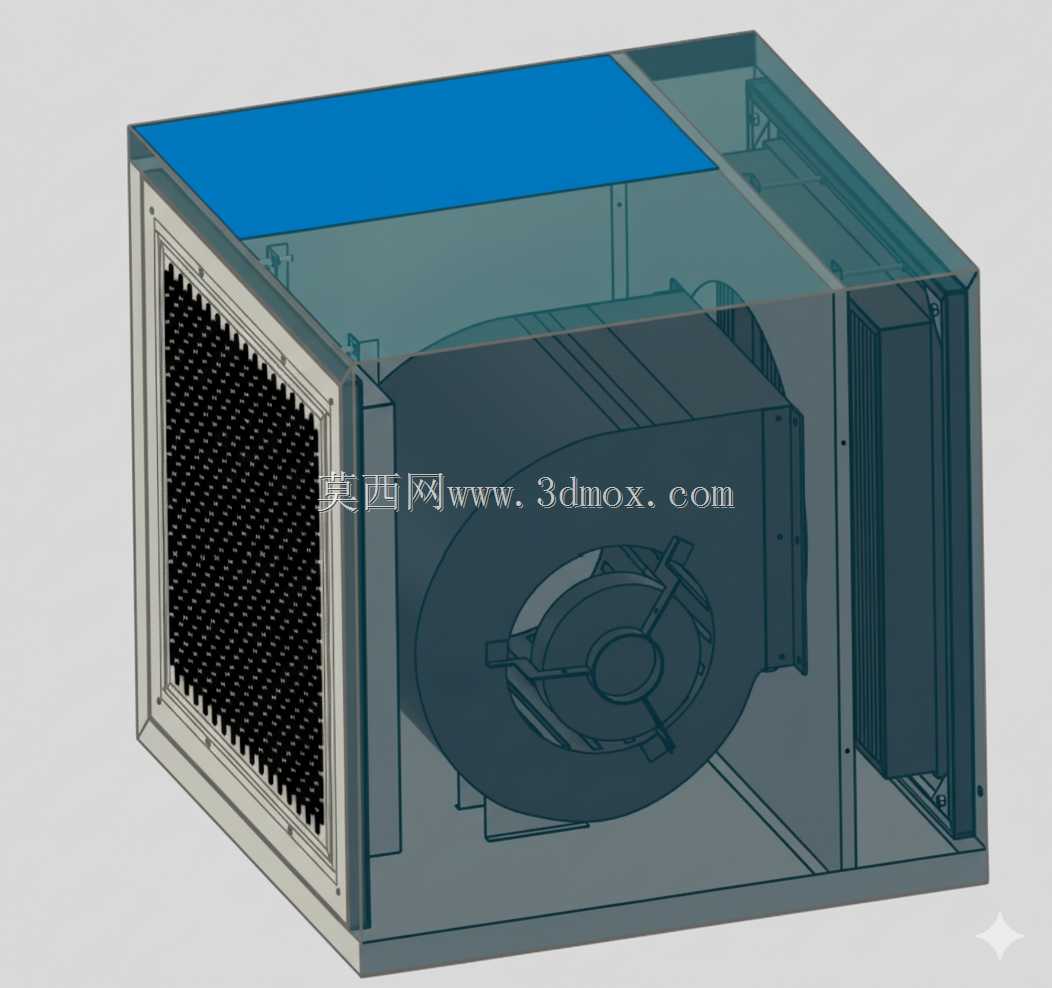

功能配置上，设备进风侧集成了HEPA高效空气微粒过滤器与化学过滤介质两层过滤结构，HEPA滤芯负责拦截空气中0.3μm以上的悬浮颗粒物、尘埃、气溶胶，过滤效率满足洁净室常用的H13级要求，化学过滤层则根据应用场景可选配活性炭、高锰酸钾类滤料，吸附空气中的腐蚀性气态污染物、挥发性有机化合物，适配有防腐蚀要求的电子设备存放场景。送风侧配备离心式静压风机，风机出口设置均流静压腔，让送出的气流均匀覆盖出风面，避免局部风速过高产生紊流，出风面的格栅采用大开孔率的流线型孔板设计，降低送风阻力的同时，可防止大尺寸异物落入设备内部损坏风机与滤芯。设备侧面设置手动风门调节结构，运维人员可根据防护区域的容积、密封性能手动调整送风风量，将内部正压值稳定在5-15Pa的合理区间，既保证压差足够阻挡外部空气渗入，又避免压差过大导致开门困难、滤芯损耗过快的问题。

从安装边界来看，这款正压装置的立方体外形规整，背部预留标准壁挂安装孔位，顶部预留吊环安装接口，可根据现场安装条件选择壁挂式、吊顶式、落地支架式三种安装方式，设备侧面预留快装滤芯检修门，更换滤芯时无需拆卸设备主体，仅需打开侧门即可完成滤芯更换操作，日常运维的操作空间仅需预留设备侧面300mm的检修距离即可，适配多数现有洁净区改造的狭小安装空间。设备的进出风接口采用标准法兰尺寸，可直接对接现有通风管道，也可直接作为自循环正压单元独立使用，无需额外搭配风阀、均流板等辅件，降低现场安装的配套成本。

在结构设计细节上，设备所有拼接接缝处都做了密封胶条压合处理，避免未经过滤的空气从框架缝隙漏入送风侧，破坏出风洁净度；电气控制模块集成在设备侧壁的独立密封腔体内，与风路完全隔离，避免长期在高湿洁净环境下出现电路短路问题；风机与框架的连接位置加装橡胶减震垫，进一步降低运行振动与噪音，实测设备满负荷运行时1米处噪音低于55分贝，适配对噪音管控严格的实验室、医疗设备间场景。这款装置可独立作为小型洁净间的正压送风单元使用，也可多台组合搭配，为大面积洁净区域提供稳定的正压洁净送风，满足不同规模受控环境的空气管控需求。
