实验室3英尺水平层流生物安全柜结构设计

　　这款3英尺规格的水平层流生物安全柜，核心服务于对操作过程污染敏感度极高的实验与生产场景，在医药研发无菌制剂配制、微生物细胞培养接种、光学镜片精密组装、PCR实验样本处理、电子元器件微芯片封装等场景中，是保障操作区域洁净度、避免样本交叉污染的核心台柜类设备。不同于垂直层流柜的气流走向，该设备采用由后向前的水平单向流设计思路，气流从柜体后部的静压腔经HEPA过滤器匀流后，以稳定的平行流速向操作口方向推送，全程维持ISO 5级的洁净度等级，既能够避免外部未净化空气倒灌进入操作区，也能将操作过程中产生的微量气溶胶、浮尘直接推离操作区域，不会在柜内形成涡流裹挟污染物接触样本，相比垂直流设计，气流湍流度更低，对操作人员双手动作的气流扰动更小，尤其适配需要长时间连续开展精细操作的工位。

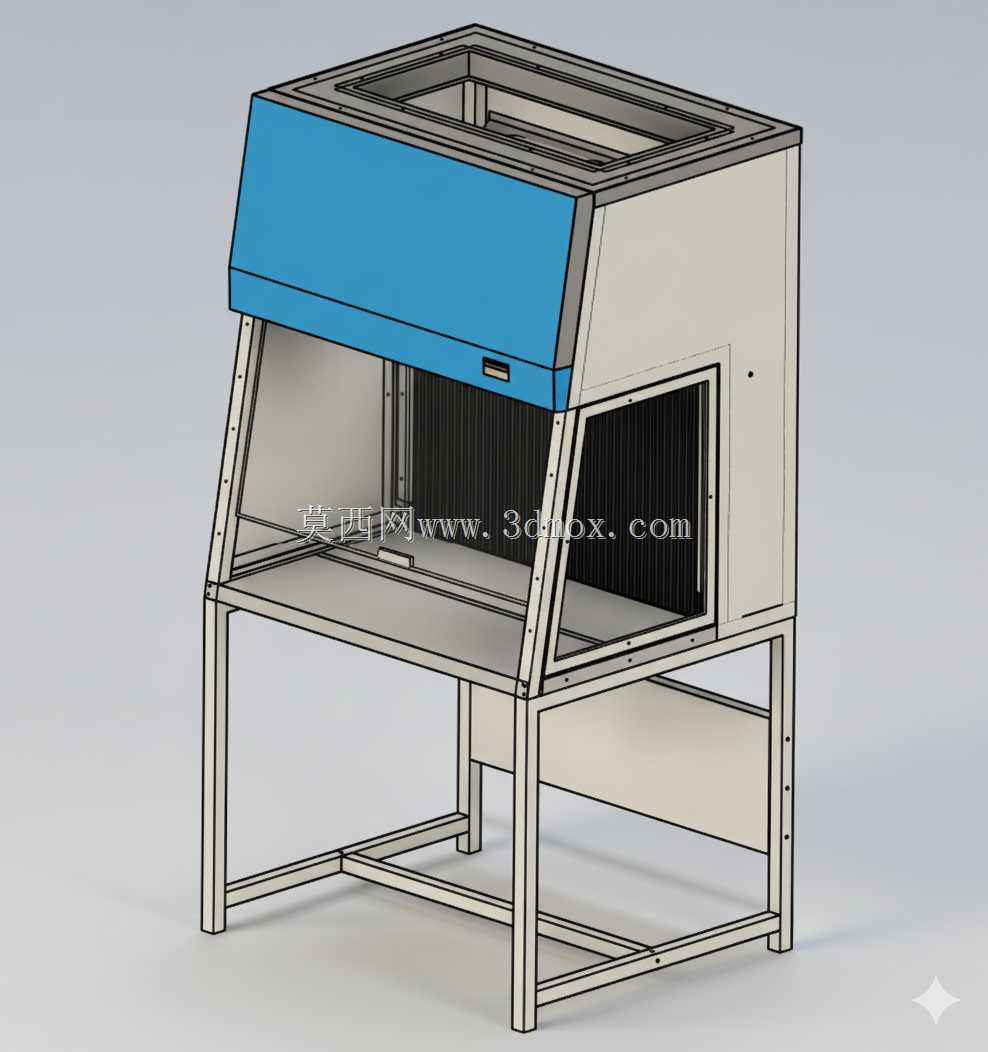

　　从结构设计逻辑来看，设备整体采用分体式框架承载结构，底部为方管焊接成型的支撑机架，机架预留了底部走线与附属配件安装空间，柜体主舱体采用不锈钢板材折弯拼接，所有内角均做圆弧过渡处理，不存在清洁死角，日常消毒擦拭时不会残留污渍与消毒死角，工作台面采用一体成型的不锈钢平板，台面边缘做微抬边处理，避免操作过程中少量液体溢流出柜体，同时台面距离操作口的高度、操作视窗的下沿高度均贴合人体工程学设计，操作人员坐姿操作时双臂自然放置即可覆盖整个工作台面，长时间操作不会产生过度的肢体疲劳，视窗采用透明钢化玻璃倾斜安装，视野无遮挡，操作人员无需过度前倾即可清晰观察台面上所有操作细节。

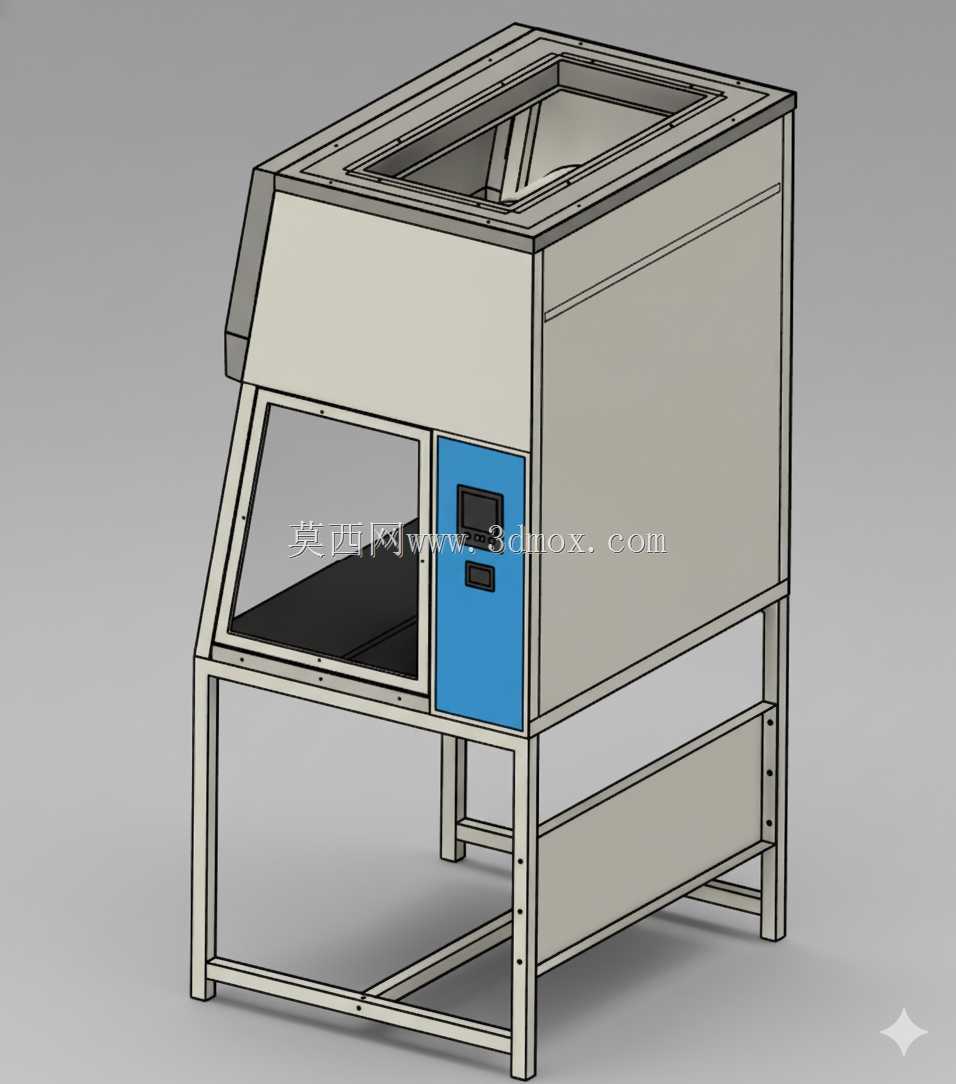

　　设备正面右侧集成了控制与显示模块，集成了风机调速、过滤器压差显示、照明开关、紫外消毒开关等功能控件，操作逻辑直观，日常使用时无需复杂培训即可快速上手，柜体顶部预留了排风接口，可根据实验室实际排风系统布局选择直排或者室内循环模式，适配不同等级实验室的安装要求。从安装边界尺寸来看，3英尺规格对应的工作台面宽度适配常规实验室边台或者中央台的预留安装空间，设备整体深度控制在常规实验室操作位的合理范围内，不会占用过多的实验室通行空间，安装时仅需要预留后部的过滤器维护更换空间、前部的操作站立空间即可，不需要额外的复杂地基固定，放置在平整的实验室地面上调整支撑脚水平即可投入使用。在功能细节设计上，该设备充分考虑了日常使用的各类痛点：HEPA过滤器安装位采用快拆式压块结构，后续更换过滤器时不需要拆解大量柜体结构，仅需打开后部维护盖板即可完成更换操作；工作台面下方预留了废液收集导流槽，少量泼洒的液体会顺着导流槽汇集到指定收集位，不会渗入柜体内部腐蚀结构件；操作区照明采用嵌入式洁净灯具，不会突出到气流通道内干扰层流走向，照明光线均匀覆盖整个工作台面，不存在照明阴影影响精细操作；柜体侧面板采用可拆卸式设计，后续检修内部风机、电路组件时不需要整体拆解柜体，大幅降低后期维护的工作量。

　　相比同规格的垂直流安全柜，这款水平层流设备的内部操作净空更高，不仅可以放置常规的实验耗材，也可以容纳高度更高的小型实验设备，比如小型离心机、精密天平等，拓展了设备的使用场景，气流由后向前的走向也使得处理大尺寸样本时，不会因为设备阻挡气流形成洁净死角，对于需要处理较大尺寸光学元件、电子组装件的工位来说适配性更强。在实际选型应用中，该设备仅适用于非生物危害性样本的操作，针对无毒性、无感染性但对污染极度敏感的操作场景，能够提供稳定的局部洁净环境，不需要建设大面积的洁净车间即可满足生产或实验的洁净度要求，大幅降低中小规模实验室、小批量精密组装产线的洁净环境建设成本，设备运行时的噪音控制在实验室可接受的范围内，不会对日常实验环境造成噪音干扰，风机采用可调速设计，可根据过滤器的实际堵塞程度调整风机转速，在过滤器使用寿命周期内始终维持稳定的工作面风速，保证洁净效果的一致性。
