工业级热塑性管道静水压试验设备

这款静水压试验设备的三维建模，核心围绕热塑性管道生产质检环节的实际工况展开，日常在HDPE、PVC、CPVC等材质管材的生产车间、第三方检测实验室中承担核心检测职能，主要用于验证管材在恒定温度、恒定水压下的长期耐压性能与短期爆破压力阈值，是管材出厂合规性判定、新材料配方验证环节不可或缺的检测载体。

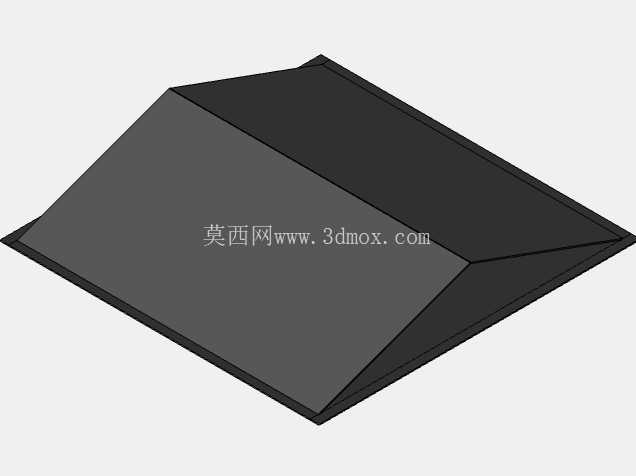

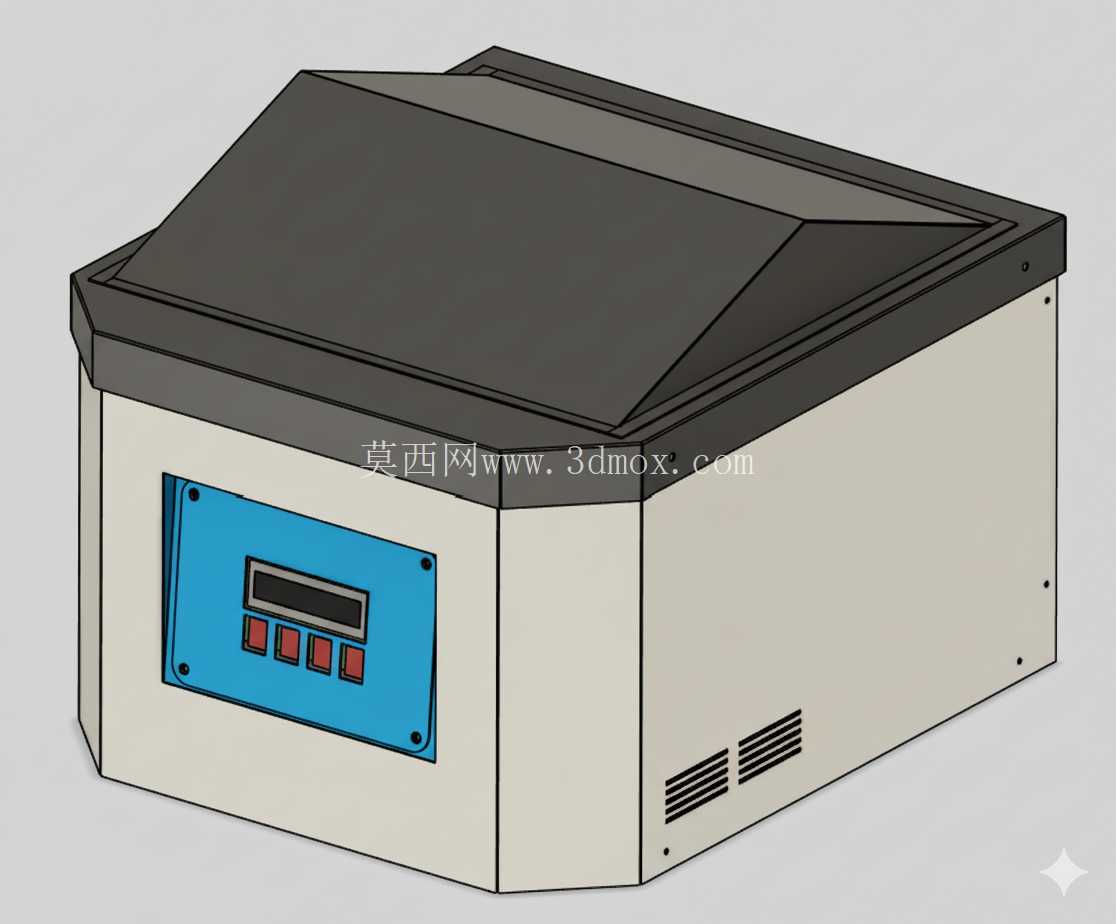

从结构设计逻辑来看，整机采用一体式箱型布局，主体承载结构选用不锈钢材质焊接成型，充分考虑试验过程中水浴环境的防腐蚀需求，避免长期接触水体出现锈蚀剥落污染试验介质的问题。设备上部采用坡型顶盖设计，建模时特意做了12度的倾斜角度，一方面可以减少开盖时顶盖凝结的冷凝水滴落至设备外部造成地面积水，另一方面坡型结构的刚性优于平盖板，无需额外增加加强筋即可满足承压要求，能有效降低水浴加热过程中的热量散失。操作面板布置在设备正面左侧区域，采用嵌入式安装结构，面板区域做了内凹5mm的防水台设计，避免操作时溅落的水顺着面板缝隙渗入内部电控腔，面板上集成了数字温度显示模块、PID参数调节按键、压力控制启停按键，所有操作元件的排布符合一线检测人员的操作习惯，站立操作时视线刚好与显示屏齐平，无需弯腰或抬手即可完成所有参数调整动作。设备正面右侧开设了两组横向通风格栅，格栅采用向下倾斜的百叶结构，既可以满足内部水循环泵、电控元件的散热需求，又能防止外部溅水、灰尘进入设备内部。

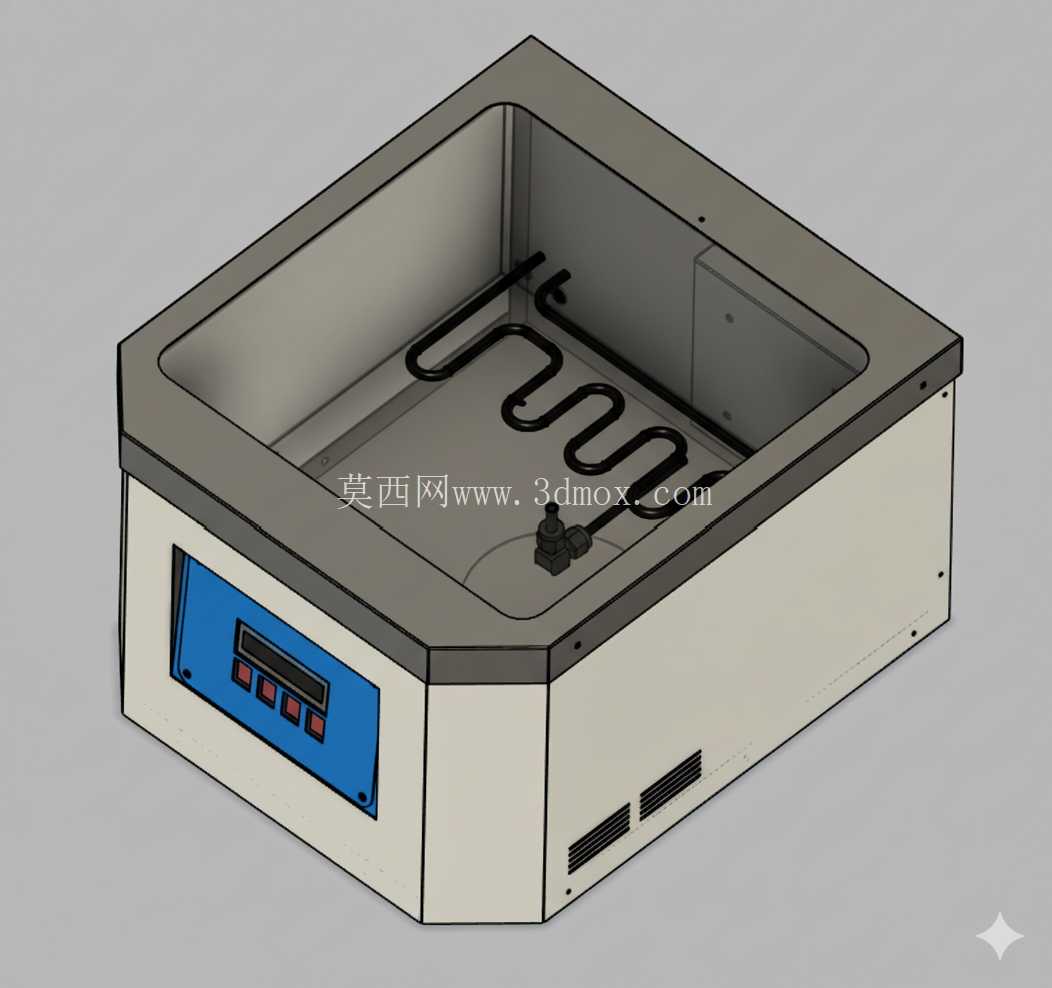

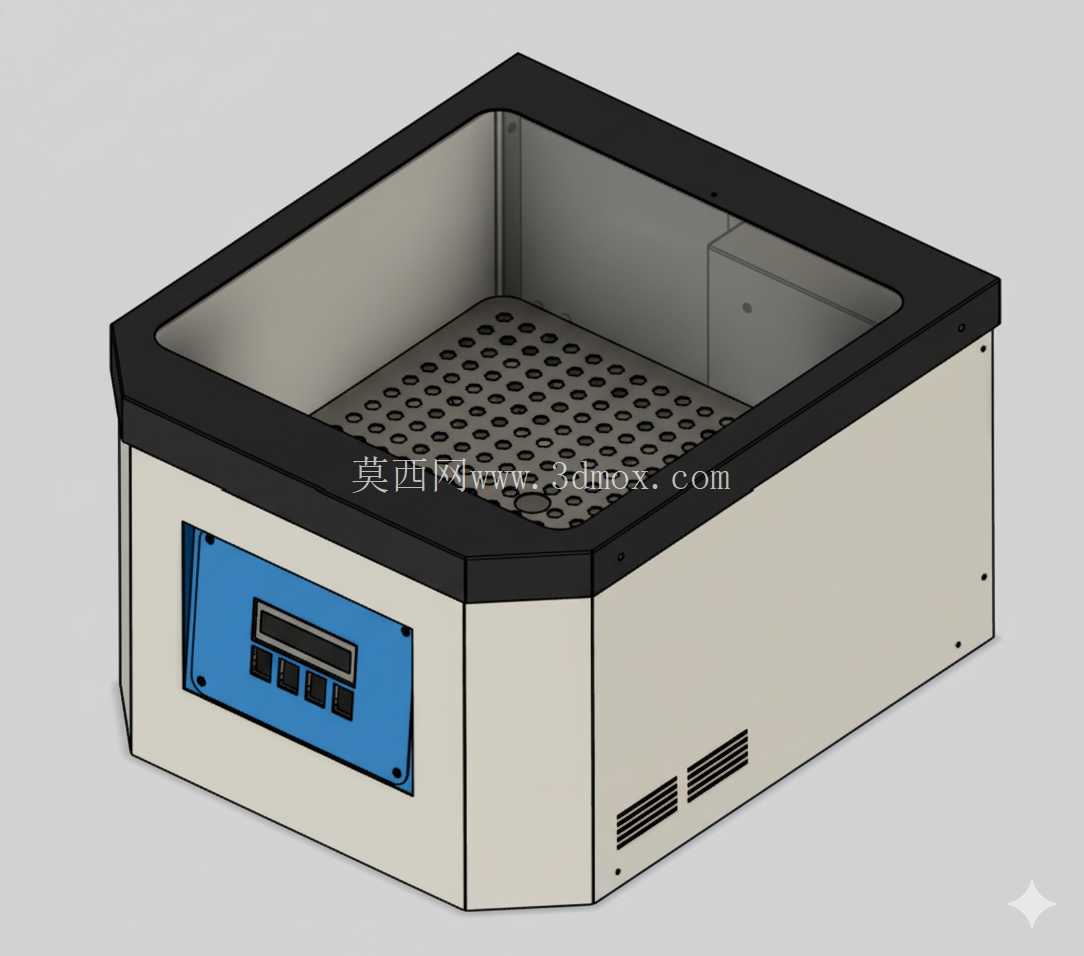

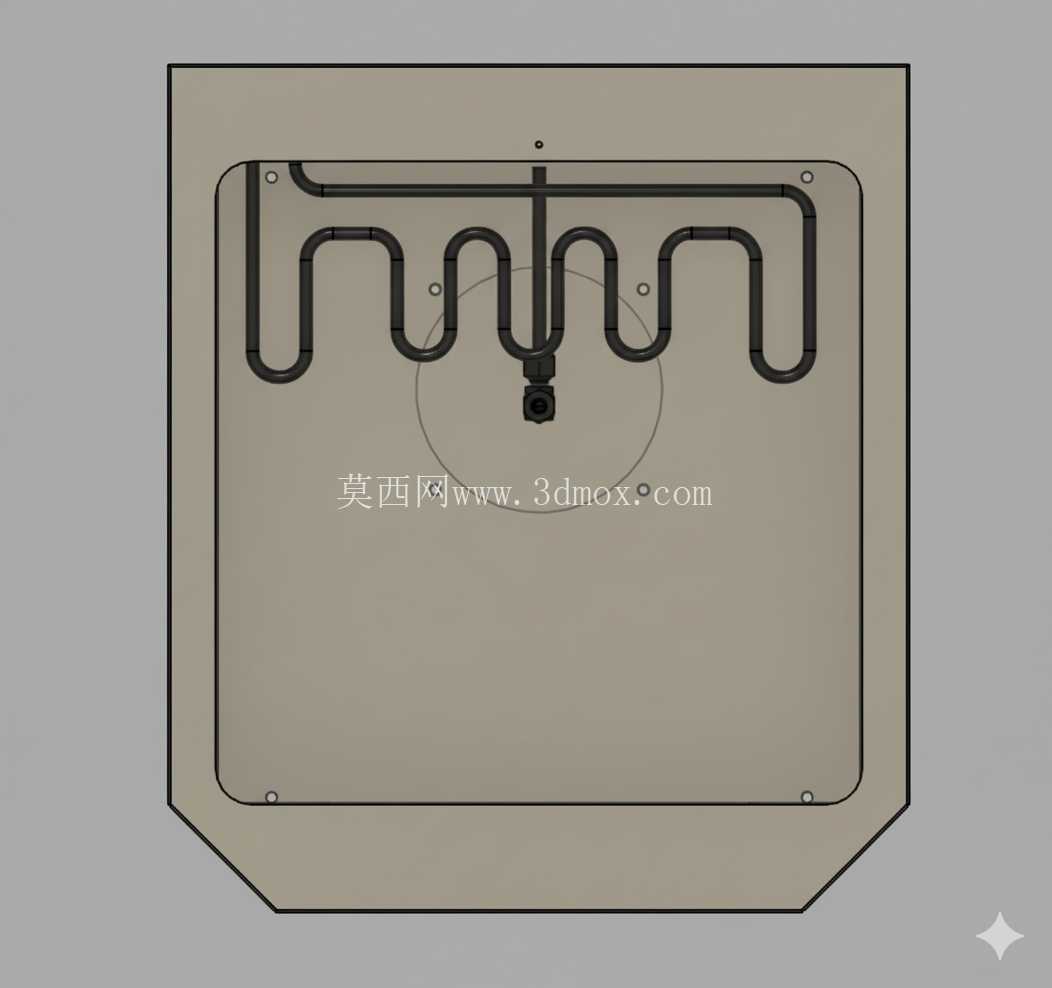

设备的水浴腔位于箱体上部，腔体内壁做了圆弧过渡处理，没有清洁死角，方便试验结束后排空水体、清理腔体内的水垢残留，水循环系统的进出水口布置在腔体底部对角位置，能够保证腔体内水体充分循环，避免出现局部温度差，确保温控精度满足试验标准要求。数字温度控制模块搭配PID控制器，可实现室温至100℃区间的精准温控，温度波动控制在±0.5℃以内，完全匹配ISO和ASTM标准中对静水压试验的温度均匀性要求。水循环系统采用低噪音离心水泵，运行过程中振动小，不会对压力检测数据造成干扰，管路连接全部采用耐高压耐腐蚀的管件，避免长期使用出现渗漏问题。

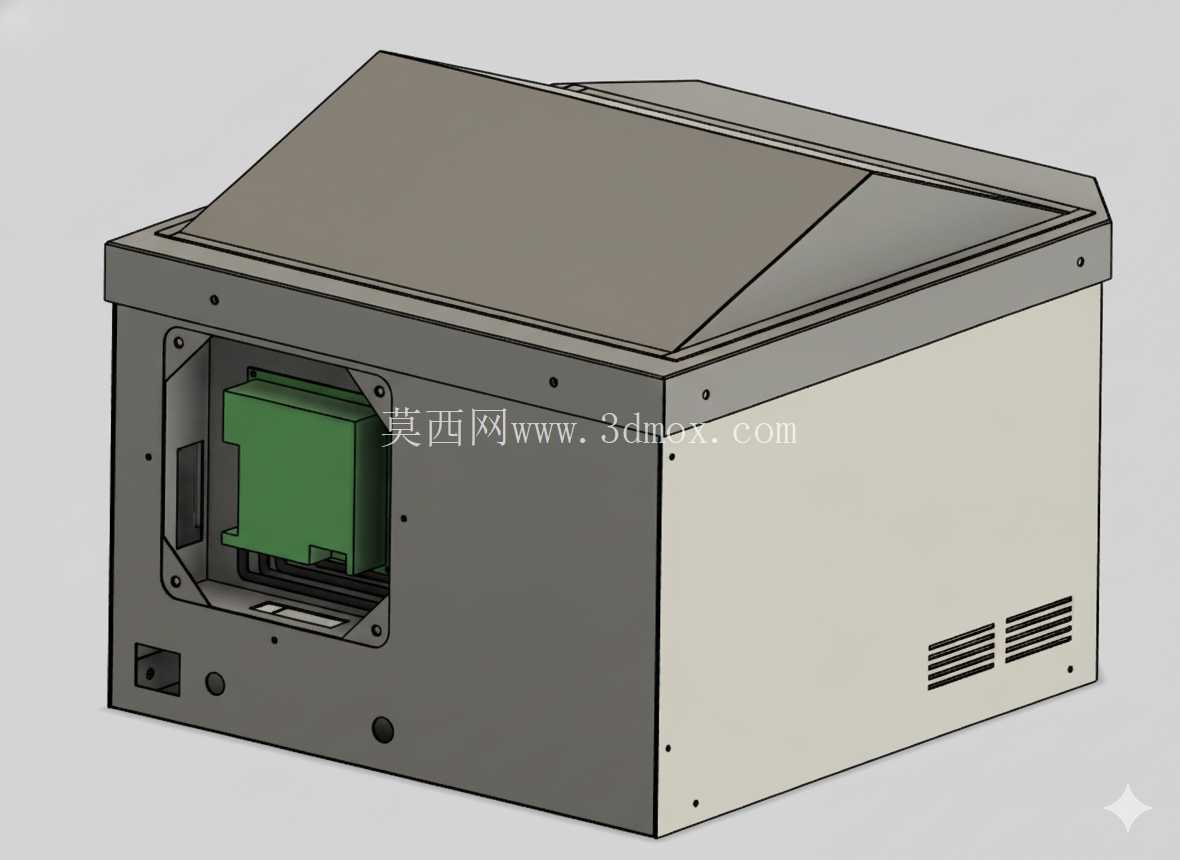

从安装边界尺寸来看，整机采用台式布局，底部为平整的支撑面，无需额外预埋固定螺栓，直接放置在水平的实验室工作台或车间检测工位地面即可使用，设备后侧预留了进水、排水、电源接口，安装时只需对接好给排水管路与供电线路即可投入使用，设备左右两侧预留了不小于300mm的操作维护空间，方便后期检修水泵、更换温控元件，正面操作区域预留不小于800mm的站立空间，即可满足日常试样装夹、参数调整、设备清洁的操作需求。建模过程中对所有钣金折弯处的圆角、焊接处的工艺缺口、紧固件的安装沉孔都做了1:1还原，没有做简化处理，结构设计人员可以直接参考该模型完成同类试验设备的改型设计，也可用于检测车间的布局规划模拟，提前核算设备安装所需的空间、配套管路的走向位置。

在实际应用场景中，这类设备除了承担常规的管材静液压试验，还可通过更换夹具适配不同管径的管材试样，部分经过定制改型的设备还可用于塑料阀门、塑料管件的耐压性能检测，设备的压力控制系统可根据试验需求设置阶梯升压、恒压保压、自动泄压等不同模式，满足不同标准下的试验流程要求。建模时特意还原了设备的安全防护结构，顶盖配备了安全联锁装置，试验过程中如果顶盖被意外打开，设备会自动停止加压并触发泄压流程，避免高压水体喷出造成人员伤害，电控腔与水浴腔之间做了完全的密封隔离，即使水浴腔出现渗漏，水体也不会流入电控部分造成短路风险，所有电气元件的安装位置都高于设备的最高水位线，从结构层面杜绝漏电隐患。
