小型气动压缩执行装置结构设计

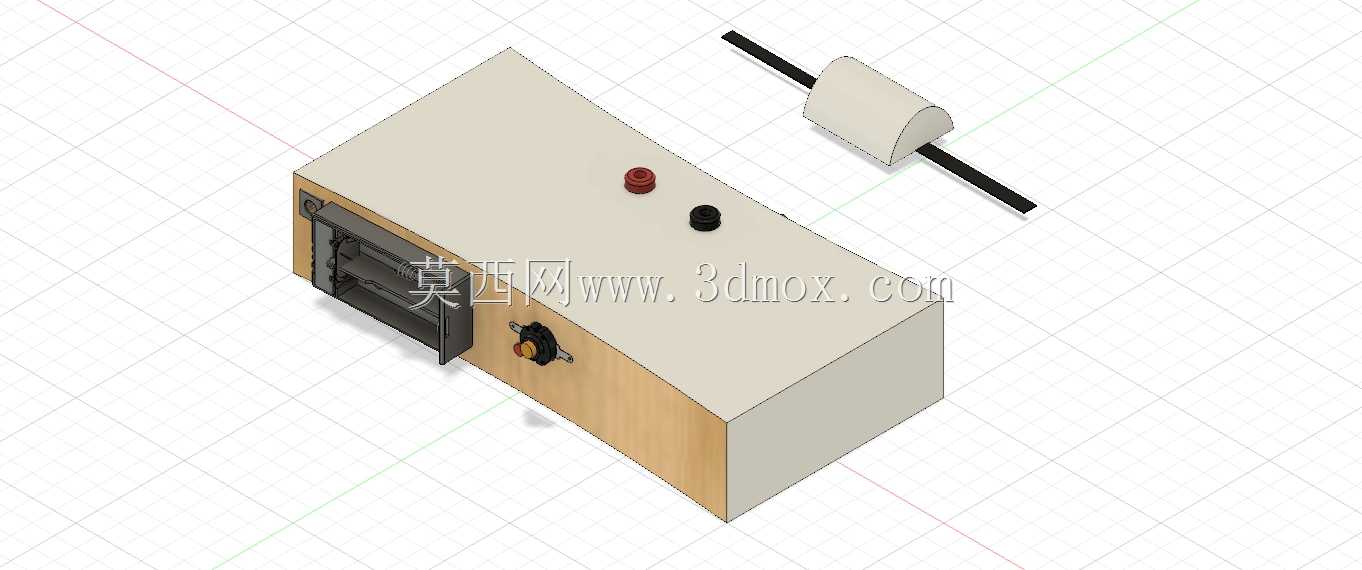

　　这套气动压缩装置的三维结构，主要面向小空间内的低压气动压缩作业场景，常见于小型生物医学实验配套、精密电子元器件压合、小尺寸软质材料定型这类需要稳定可控压缩力的工位，区别于大型工业压缩机的大流量高压输出设计，这套结构更侧重小行程下的压力精准控制与安装适配性。从结构布局来看，主体采用长方体箱式集成设计，将气动驱动核心、气路控制元件、输出执行端全部整合在箱体内，外部仅预留操作旋钮、状态指示按钮与外接气路接口，大幅减少了零散管路的排布空间，也能避免车间多尘环境下外露气路积灰造成的阀件卡滞问题。

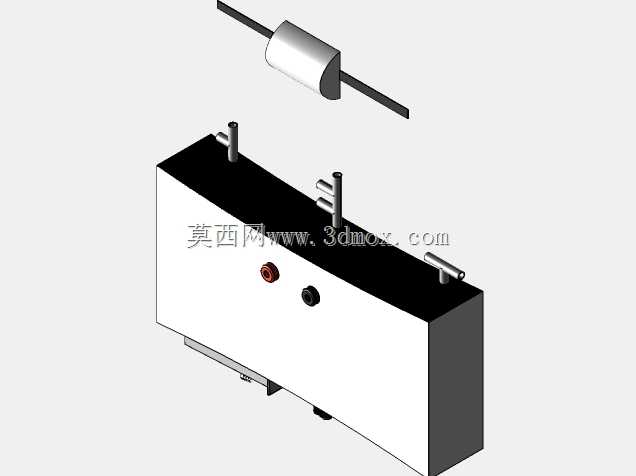

　　箱体侧面设置的快插式气路接口，可直接对接车间现有0.4-0.8MPa的常规压缩空气气源，无需额外配置增压泵组，接入气源后即可通过面板上的旋钮调节输出压力大小，顶部的红黑两个按钮分别对应压缩动作触发与复位泄压，操作逻辑简单，一线作业人员无需长时间培训即可上手。配套的分体式压头组件采用滑杆导向结构，滑杆采用硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以内，保证压合过程中无径向窜动，压头接触面可根据实际压合工件的外形更换不同材质的衬垫，比如压合软质生物耗材时更换硅胶衬垫避免压伤工件，压合硬质电子接插件时更换淬火钢衬垫保证压合面受力均匀。

　　设计过程中优先考虑了安装边界的适配性，箱体主体的长宽尺寸控制在400mm*200mm以内，高度不超过180mm，既可以直接放置在实验台、装配工作台的台面上使用，也可以通过箱体底部预留的四个M6安装螺孔固定在自动化流水线的工装板上，配套的分体压头组件可根据安装空间调整滑杆的固定位置，滑杆长度预留了100mm的调节余量，适配不同高度的工件压合需求。气路设计上采用内置单向节流阀与小型稳压腔的组合结构，避免外接气源压力波动时压缩力出现跳变，压缩行程的速度可通过内置节流阀调节，防止压合速度过快造成工件冲击损伤，泄压回路采用快速排气阀设计，复位时间控制在0.5秒以内，能有效提升小批量压合作业的节拍效率。

　　箱体的侧板采用可快拆结构，仅需拧下两颗手拧螺丝即可打开侧板，对内部的气路接头、密封件进行日常维护更换，内部气路全部采用嵌入式快插接头，减少管路弯折造成的气阻损失，所有密封件均采用耐油丁腈橡胶材质，适配常规工业压缩空气中的少量油雾环境，延长密封件的更换周期。从实际应用的适配性来看，这套结构的最大输出压缩力可达到300N，压缩行程在0-50mm范围内可调，完全覆盖小尺寸零部件压合、实验样本压缩预处理、软质包装封口压合这类场景的需求，相比电动压合装置，气动驱动的结构自带过载缓冲特性，当压合遇到硬限位时不会出现电机堵转烧毁的问题，长期运行的维护成本更低。建模过程中所有配合面均按照实际加工公差预留了装配间隙，箱体的焊接拼接处做了应力释放的工艺让位，避免实际加工焊接后出现箱体变形导致内部元件安装卡滞，所有外露操作元件的位置都按照人体工学做了排布，旋钮与按钮距离箱体前缘的距离控制在80mm以内，操作人员站在工位前无需探身即可完成所有操作。
