实验室医疗用高压蒸汽灭菌设备结构设计

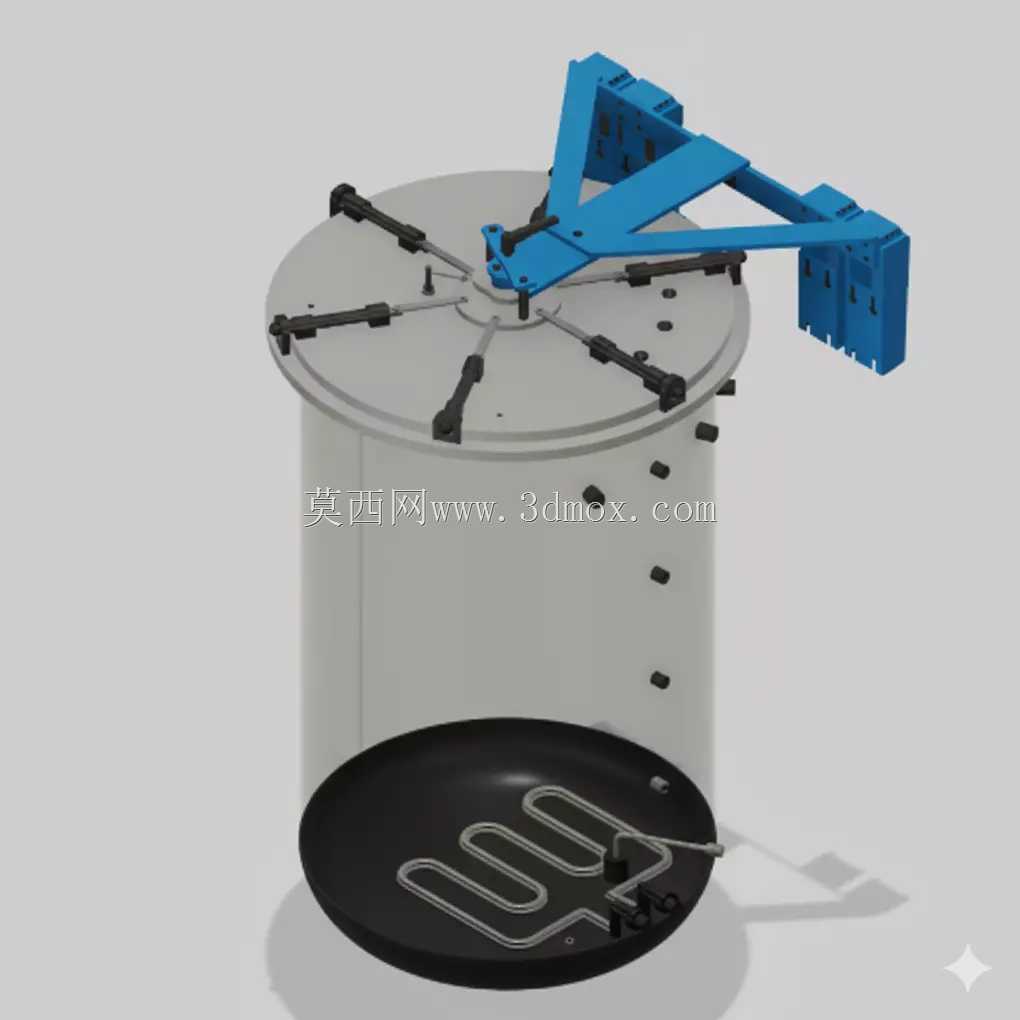

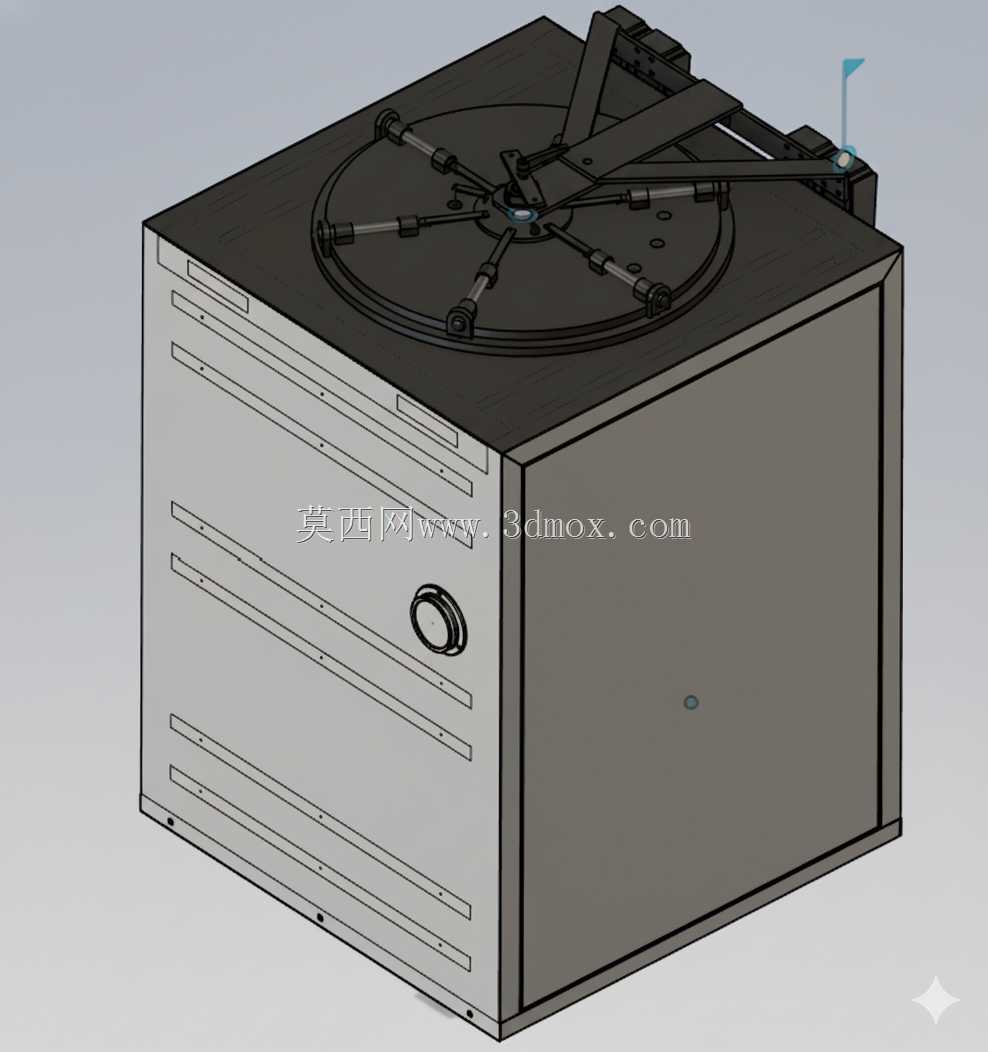

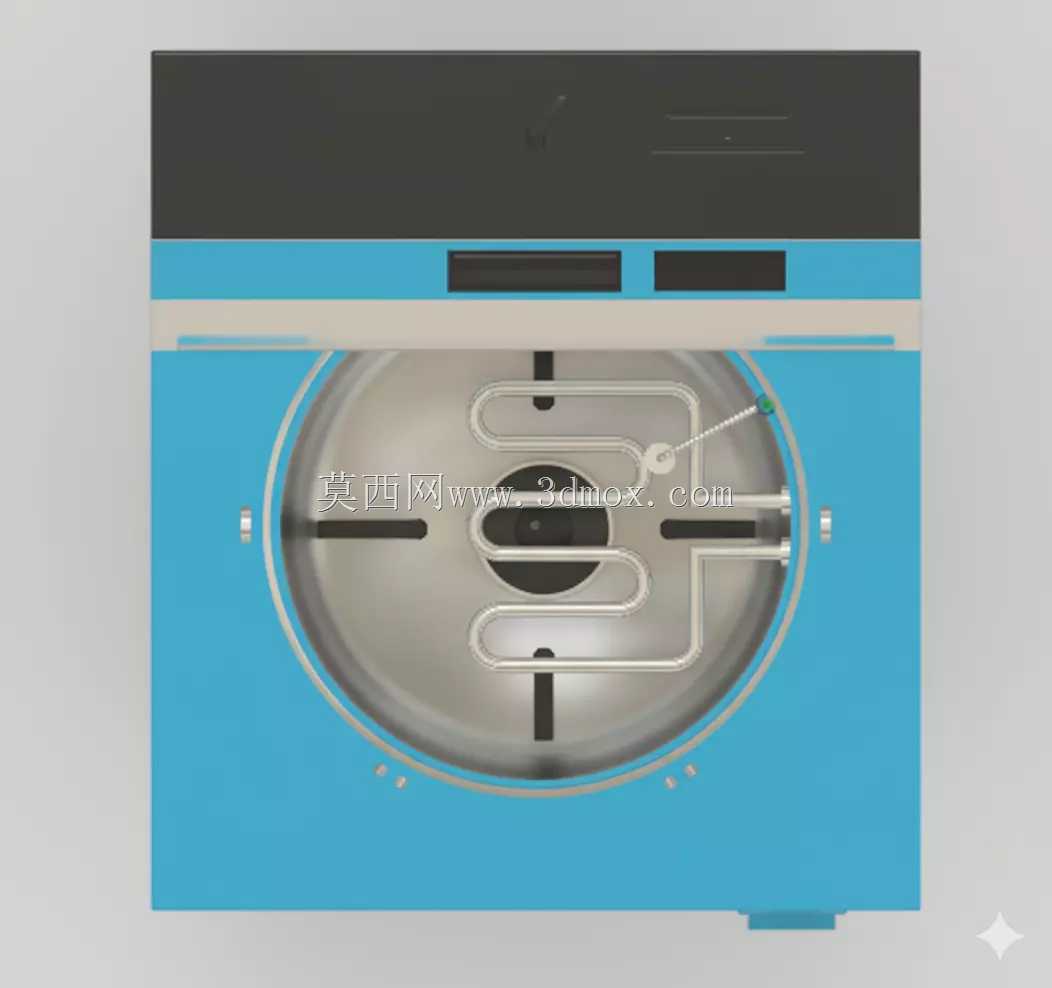

　　在医疗机构消毒供应中心、高校微生物实验室、生物制药企业质检车间这类对无菌环境有刚性要求的场景中，高压蒸汽灭菌设备是承担污染物品终末灭菌的核心装备，不同于常规消毒设备依赖化学药剂或紫外线的表面消杀逻辑，这类设备通过可控的高温饱和蒸汽穿透物品缝隙，实现包括芽孢在内的全微生物灭杀，是目前公认可靠性最高的湿热灭菌方案。这款设备的主体结构采用立式圆柱承压腔体设计，之所以选择圆柱构型，是因为圆柱壳在内部承压状态下应力分布均匀，相比方形腔体可以在相同壁厚下承受更高工作压力，同时减少应力集中带来的疲劳开裂风险，腔体底部集成了沉浸式电加热盘管，盘管采用蛇形排布增大换热面积，直接与腔体底部的纯化水接触，加热过程中减少热传导损耗，能够快速产生饱和蒸汽，避免蒸汽带水影响灭菌效果。腔体顶部的快开锁紧结构是整套设备的设计核心，不同于传统螺栓压紧的密封结构，这套旋转式卡箍锁紧机构通过顶部蓝色的操作臂带动周向分布的多个锁紧块同步动作，操作臂的杠杆结构设计可以降低操作人员的开关门力度，周向均布的锁紧块能够将密封面的压紧力均匀分散到整个法兰圆周，避免局部压紧力不足导致的蒸汽泄漏，密封槽内嵌入的耐温硅橡胶密封圈在高温蒸汽环境下可以保持足够的弹性补偿量，抵消腔体升温过程中法兰热变形带来的密封间隙变化。

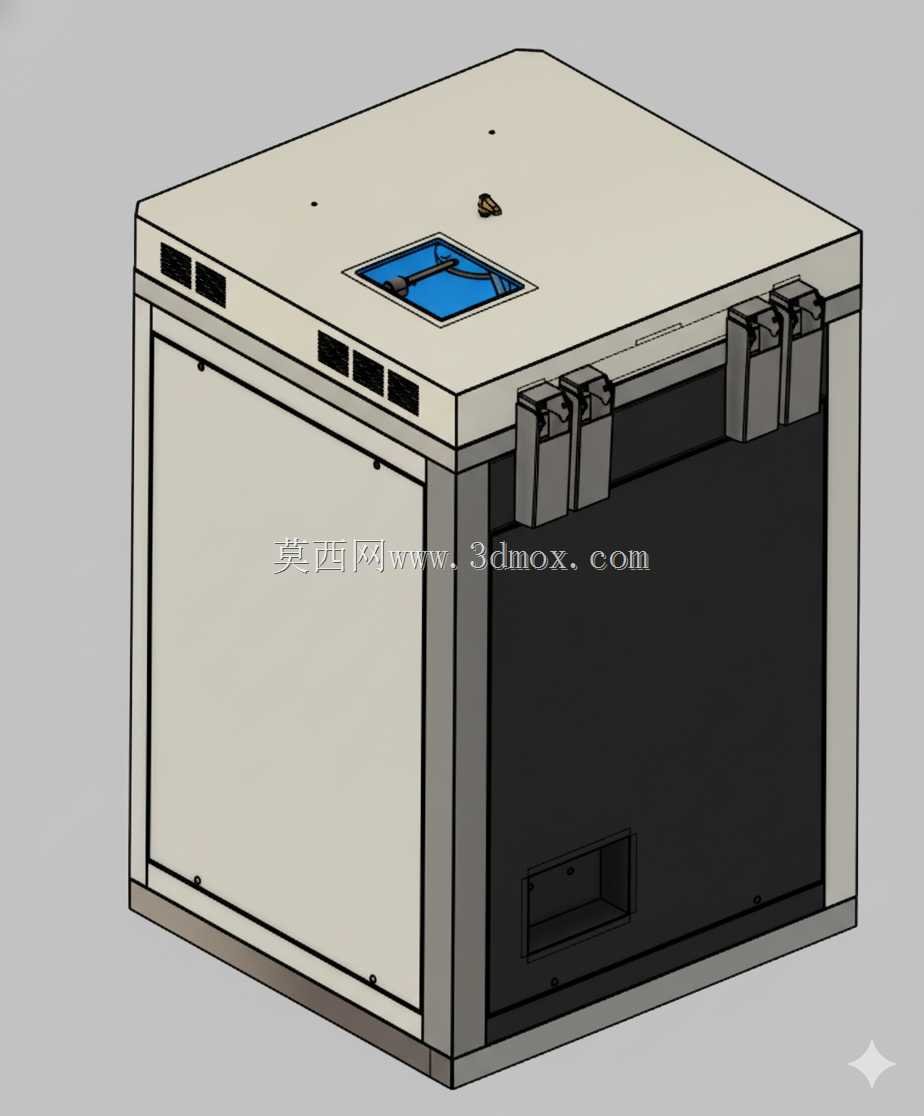

　　设备的安装边界需要考虑操作与维护空间，立式结构的占地面积相对较小，仅需在设备周边预留不小于600mm的操作与检修通道，顶部操作臂的旋转半径需要在安装时提前校核，避免开启过程中与周边墙面、实验台发生干涉，设备底部需要设置水平调节脚座，保证腔体安装垂直度偏差不超过千分之二，避免加热过程中腔体底部水位分布不均导致加热盘管干烧。从功能模块的布局来看，除了核心的承压腔体与加热组件，设备还预留了温度传感器、压力安全阀、真空抽气接口的安装位，真空抽气接口设置在腔体侧下方，在灭菌前的预真空阶段可以抽出腔体内的冷空气，避免冷空气团存在导致局部温度达不到灭菌要求，安全阀的开启压力设定略高于设备额定工作压力，当腔体内压力超限时自动泄压，配合温度控制模块实现压力与温度的联锁控制，避免出现超温超压的安全风险。

　　控制面板区域设置在设备侧方的操作高度位置，操作人员无需弯腰或抬手即可完成参数设置与状态查看，界面布局按照操作逻辑排布，常用的启动、停止按钮设置在最易触碰的区域，压力、温度显示窗口正对操作人员视线方向，减少参数读取的误差。在结构细节设计上，腔体内壁采用圆弧过渡处理，没有清洁死角，灭菌完成后产生的冷凝水可以顺着内壁流回腔体底部，不会在角落积液滋生细菌，腔体底部设置有排水接口，日常维护时可以完全排尽腔体内的残留积水，减少水垢在加热盘管表面的附着，延长加热组件的使用寿命。

　　顶部锁紧机构的所有转动销轴都采用自润滑轴承设计，长期使用无需频繁加注润滑脂，避免润滑脂挥发对腔体内的灭菌物品造成污染，锁紧块与法兰接触的表面做了硬化处理，减少反复开关过程中的磨损量，保证长期使用后锁紧精度不会出现明显下降。针对不同的灭菌物品类型，腔体内部可以适配不同规格的置物托架，托架采用镂空设计保证蒸汽可以自由流通，不会因为物品堆叠导致蒸汽穿透受阻，托架的支撑脚与腔体内壁的定位槽配合，取放过程中不会出现晃动移位，避免玻璃器皿等易碎物品在灭菌过程中倾倒破损。整套结构的设计逻辑完全围绕灭菌工艺的可靠性与操作的安全性展开，没有多余的装饰性结构，所有外露的结构件都做了圆角钝化处理，避免操作人员在取放物品、开关腔体的过程中被尖锐棱角划伤，设备外表面采用哑光耐腐蚀涂层，日常使用中可以耐受常见消毒剂的擦拭腐蚀，长期使用不会出现涂层脱落、锈蚀的问题。
