实验室用高效涡旋混匀设备结构设计

做实验室前处理设备结构设计快十年，经手的混匀类设备三维模型不下四十套，这套涡旋混合机的结构方案，是针对小批量样品快速混匀场景做的优化版本，和市面上常见的台式涡旋仪比，在安装边界、操作逻辑、运行稳定性上都做了针对性调整。先从实际应用场景说，这类设备主要用在生物、化学、医药类实验室的样品前处理环节，处理的容器涵盖1.5ml离心管、15ml/50ml离心管、小型三角烧瓶、比色管这类常规实验容器，核心需求是在短时间内让管内的固液、液液混合物实现均质，避免人工振摇的混匀度不均、人力消耗大的问题，尤其是PCR体系配置、样品萃取、试剂混匀这类对混匀一致性要求高的实验，对设备的振荡轨迹稳定性、转速控制精度要求很高。

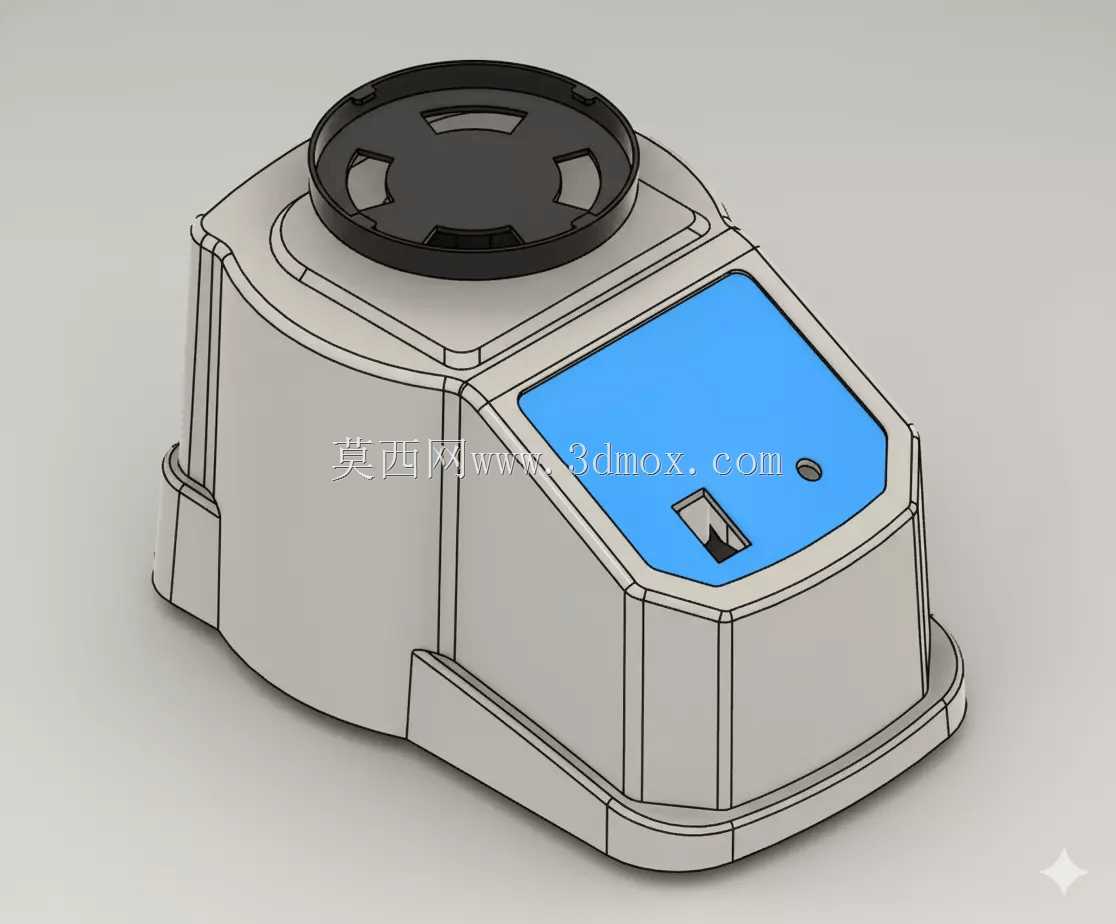

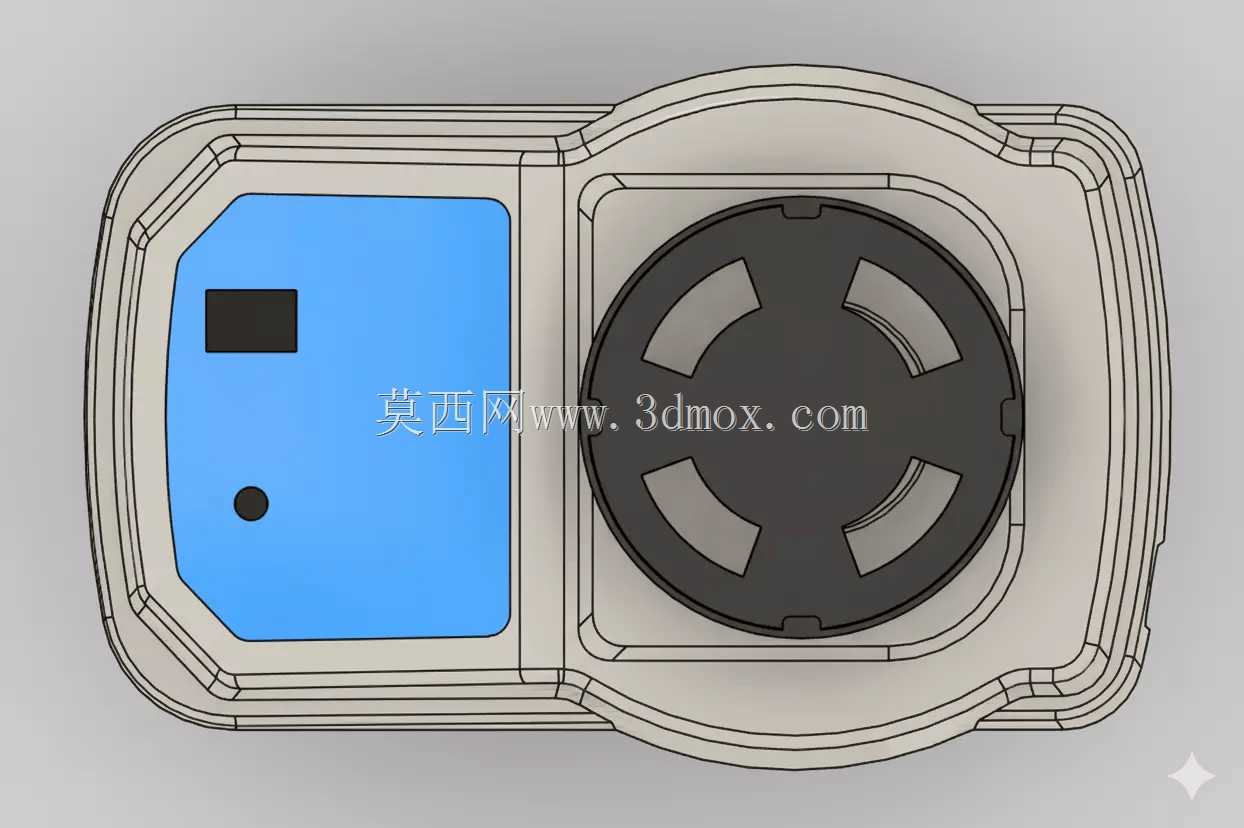

从结构设计思路来看，这套方案没有采用传统涡旋仪的偏心轴单点驱动结构，而是选用了精密轨道振荡的传动结构，振荡轨迹为固定半径的圆周平动，不会出现普通偏心结构带来的设备自身跳动问题，配套的静音驱动电机直接固定在设备底座的加强筋位上，底座底部预留了防滑真空吸盘的安装槽，安装时不需要额外打孔固定，直接放置在实验台面上，靠真空吸盘的吸附力就能抵消高速振荡时的反向力矩，最高转速做到2500转/分的时候，设备整体位移量控制在0.2mm以内，不会出现普通涡旋仪高速运行时在台面上滑移的问题。外形尺寸上做了紧凑化处理，整体占地尺寸控制在200mm*180mm的矩形边界内，整机高度不含顶部载台是120mm，加上载台总高155mm，适合放在标准实验台的试剂架下层，不会遮挡上层试剂摆放，也适配大多数实验室超净工作台内的操作空间，不会因为设备过高影响超净台的玻璃门闭合。

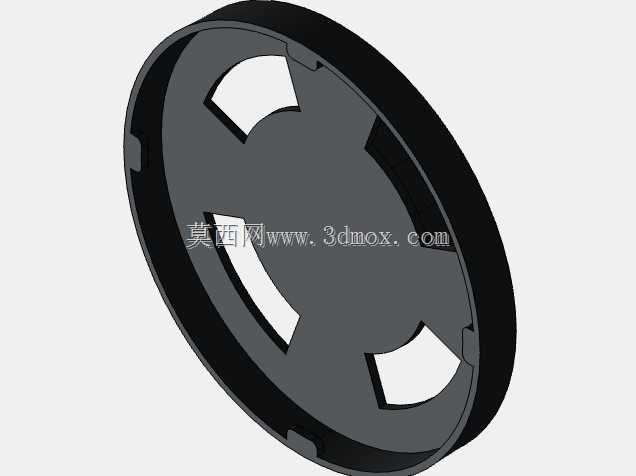

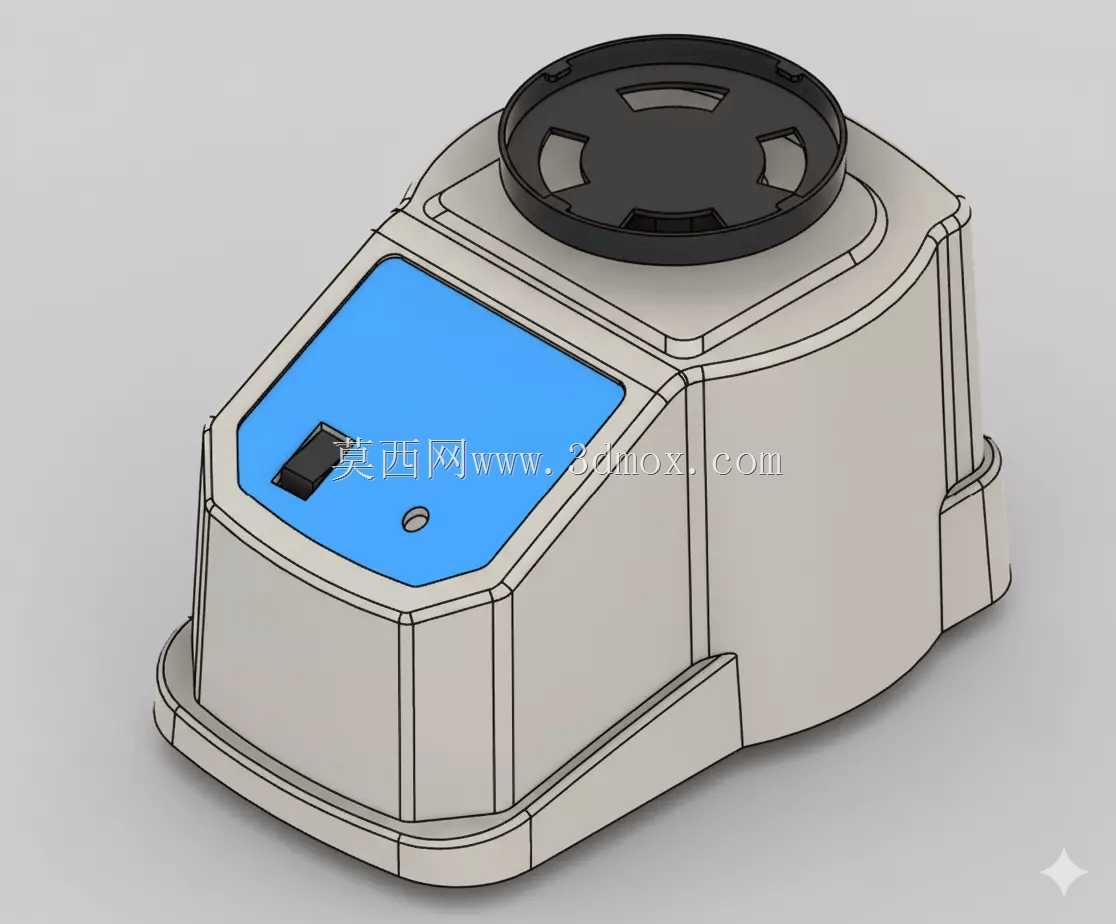

功能设计上做了两种操作模式的切换结构，一种是点动触压模式，也就是实验人员将容器按压在顶部载台的橡胶垫上时，设备自动启动振荡，松开即停，适合单管临时快速混匀的操作场景，不需要反复按动开关；另一种是连续运行模式，通过面板上的调速旋钮可以在0-2500转/分的区间内无级调节转速，适合多管批量、需要固定混匀时长的样品处理场景。顶部的载台做了快拆结构设计，可以根据处理的容器类型更换不同的适配模块，比如单管橡胶垫、多管离心管架、烧瓶固定座，不需要额外工具就能完成载台更换，适配不同的实验需求。面板区域做了倾斜15度的人机工程设计，操作人员站在实验台前操作时，视线刚好和面板平行，不需要低头弯腰就能看清转速标识，开关和调速旋钮的位置都在右手自然下垂可触及的范围内，长时间操作也不会产生肢体疲劳。

结构细节上，外壳采用了上下分壳的设计，上壳为承载主体，壁厚做了3mm的均匀壁厚设计，加强筋从电机安装位辐射到壳体边缘，避免长期振荡导致的壳体形变，下壳预留了散热格栅的位置，对应电机的安装位，保证长时间连续运行时电机的热量能及时散出，不会出现过热保护停机的问题。载台的橡胶垫采用了邵氏硬度40度的丁腈橡胶材质，既可以保证和容器底部的摩擦力，避免振荡时容器打滑飞出，也能缓冲振荡产生的噪音，整机运行时的噪音控制在55分贝以内，不会对实验室的安静环境造成干扰。内部的传动部件做了全密封设计，避免实验过程中溅出的试剂渗入传动结构造成部件腐蚀，也减少了日常维护的工作量，不需要定期给传动部位加注润滑脂。安装边界上，设备底部的四个吸盘位置距离侧边各留了15mm的操作空间，不需要在实验台预留额外的安装空位，供电接口做在设备后侧的下部，电源线走线不会影响正面的操作区域，设备后侧预留了20mm的散热空间就可以满足长时间运行的散热需求，不需要额外预留更大的安装间隙。

从实际选型适配的角度来说，这套结构方案的载荷上限是5kg，完全可以满足常规实验室的样品处理需求，不管是少量单管的快速混匀，还是批量样品的连续处理，都能覆盖对应的使用场景，结构上没有冗余的设计，所有的部件都围绕运行稳定、操作便捷、占地小巧这几个核心需求做配置，没有多余的装饰性结构，所有的曲面设计都是为了提升壳体的结构强度、减少清洁死角，设备外壳的所有转角都做了R3以上的圆角处理，日常清洁时用消毒湿巾擦拭就可以完成表面清洁，不会残留试剂污渍。
