左舵安装式双向控制电磁阀结构设计

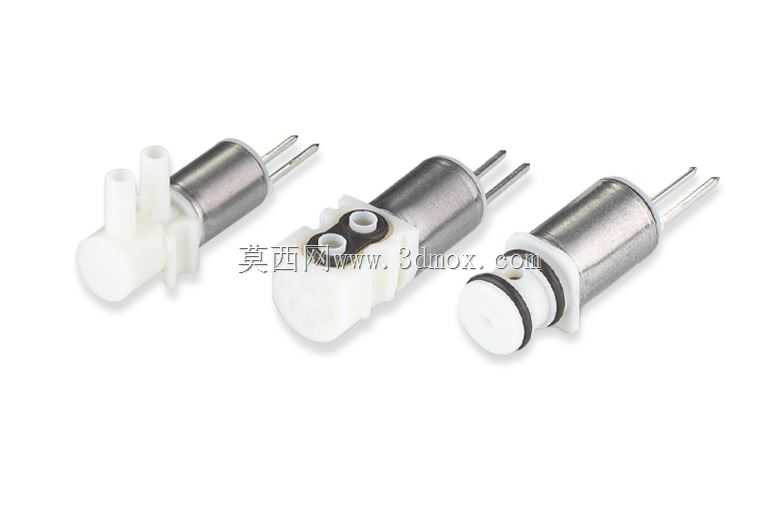

在小型气动控制回路、精密流体分配系统的布局设计中，安装空间的紧凑性往往是结构工程师最先考量的约束条件，这类左舵安装式双向控制电磁阀，正是针对面板嵌入式安装场景开发的控制元件，适配小通径气路、低粘度流体的通断与流向切换需求，常见于实验室分析仪器、医疗流体设备、小型自动化执行单元的气路控制环节。从实际使用场景来看，这类阀件不需要额外的安装支架，直接通过阀身自带的定位结构卡装在设备面板预留的安装孔位上，接线端从面板后侧引出，操作端与阀体主体齐平于面板正面，既能够减少设备内部的管路弯折长度，也能让设备外表面的布局更规整，避免突出的阀件磕碰或者勾挂外部管线。

从功能特性上看，该系列阀属于二通控制结构，可实现双向流体的通断控制，区别于单向止回类阀件的流向限制，在回路设计中不需要刻意校验介质流向，能够简化气路板的流道布局，减少单向阀的配套使用数量。阀身的出线端采用双引脚直出结构，适配常规的低压控制信号接线，不需要额外的接插件转接，在紧凑安装空间里能够减少接插件占用的横向空间，接线完成后引脚部分可直接藏于面板后侧的布线槽内，不会额外增加设备的厚度方向尺寸。

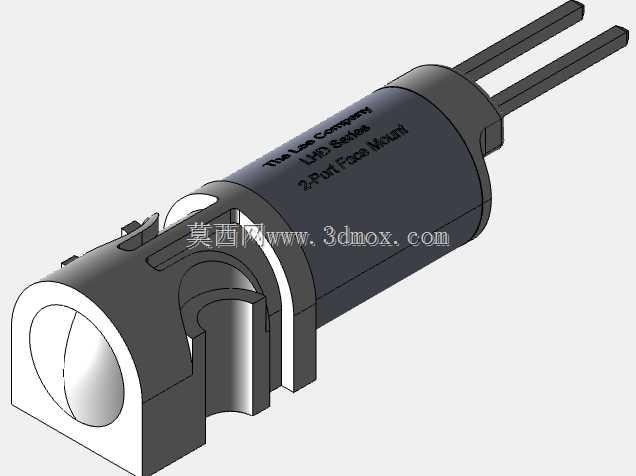

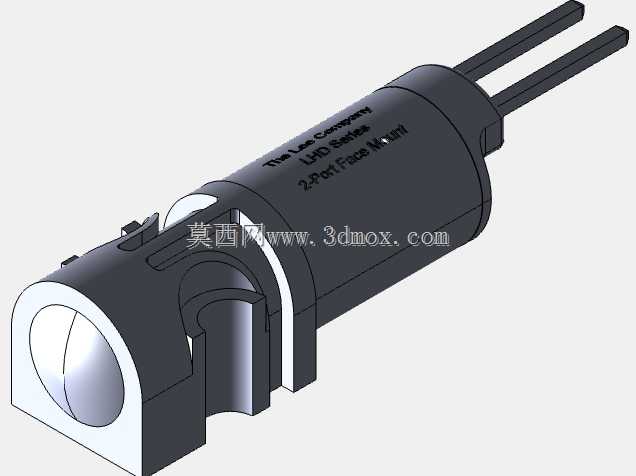

设计思路上，这款阀件采用了圆柱型主体加侧向安装定位台的结构，主体圆柱部分作为流道与电磁驱动组件的容纳空间，侧向伸出的定位台带有卡装结构，安装时只需要将阀身从面板前侧对准开孔推入，卡台即可自动卡紧在面板背面，不需要从后侧拧装螺母固定，能够大幅提升装配效率，尤其是在密集布置多组阀件的面板上，这种免紧固件的安装方式可以减少大量的装配工时。阀身的流道接口采用同轴布局，进出流道沿主体圆柱的轴向分布，对接管路时可以直接沿轴向插接软管，不需要转弯接头，进一步压缩了管路占用的空间。

从安装边界尺寸来看，阀身主体的圆柱直径适配标准的面板开孔尺寸，安装后突出面板正面的高度控制在极小范围内，不会占用面板前侧的操作空间；后侧的接线引脚长度经过优化，既满足接线的剥线压接需求，也不会因为引脚过长干涉后侧的其他元器件布局。在三维建模过程中，需要重点关注安装卡台的尺寸公差，卡台与面板的配合间隙需要控制在合理范围，既保证安装时的推入顺畅，也避免安装后出现阀身松动的情况；同时要校验流道接口的同轴度，确保管路插接后不会出现偏斜导致的漏气漏液问题。另外，阀身表面的标识区域做了微凹处理，印刷的型号标识不会因为安装插拔过程被磨掉，方便后期设备维护时快速识别阀件型号。在回路匹配上，这类阀件适配小流量的控制场景，选型时需要结合介质的压力、粘度参数确认通径是否满足流量要求，避免出现通径不足导致的回路响应滞后问题。
