瘫痪患者腕部活动辅助理疗机械手结构

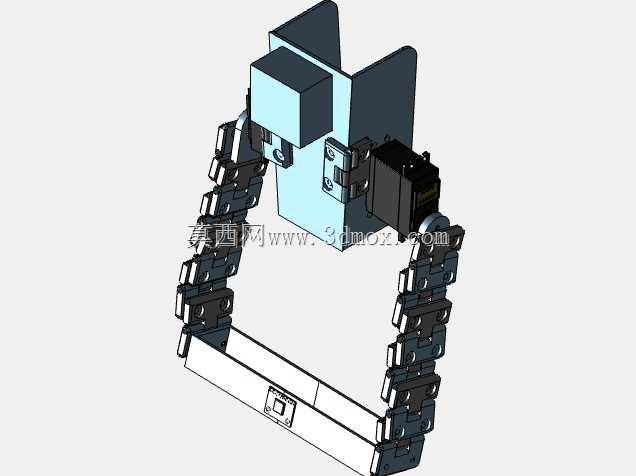

　　这款腕部辅助活动结构的设计初衷，是面向康复理疗场景下的肢体功能障碍人群，解决瘫痪患者无法自主完成腕部屈伸、环绕动作的日常训练需求，替代传统人工辅助的康复模式，降低护理人员的工作强度，同时保证康复动作的幅度、频次可控，避免人工施力不当造成的二次损伤。从结构布局来看，整体采用环抱式腕部固定思路，两侧的链式铰接结构作为腕部活动的传动与支撑载体，每一节链节都通过销轴铰接，可顺着腕部的自然活动轨迹完成弯曲动作，不会对腕骨、桡尺骨远端造成硬性挤压，链节内侧预留了柔性衬垫的安装空间，实际使用时可贴合患者腕部皮肤，减少长期佩戴产生的压疮风险。

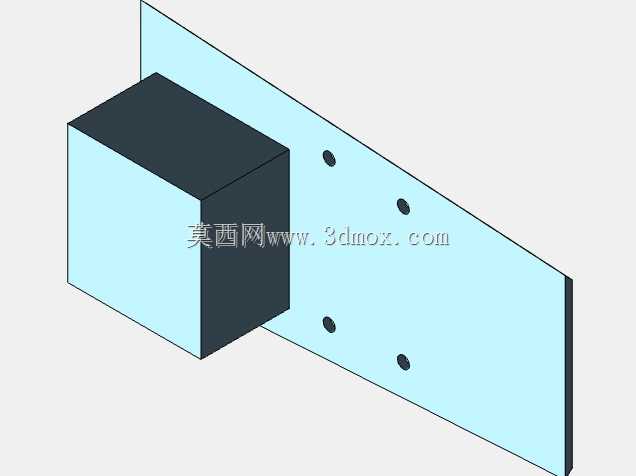

　　上部的安装基座是整个结构的承载核心，舵机安装位直接集成在基座侧方，动力输出端直接与链式结构的主动端连接，省去了额外的传动连杆，既压缩了整体结构的厚度，也减少了传动间隙带来的动作误差，基座上部的折弯立板可直接与上肢固定托板连接，安装时可根据患者前臂长度调整固定位置，保证腕部转动中心与结构的铰接中心重合，避免动作过程中出现结构卡滞或牵拉患者皮肤的问题。设计过程中优先考虑了佩戴的适配性，链式结构的单节尺寸控制在合理范围，可适配不同腕围的成年患者，无需针对不同患者单独定制链节长度，仅通过调整固定绑带的松紧即可完成适配，整体结构的安装边界控制在前臂远端至掌骨近端区域，不会限制手指的自然活动，患者在佩戴状态下可同时完成手指的抓握训练，提升康复训练的效率。

　　动力选型上采用标准舵机作为动力源，扭矩输出可覆盖腕部被动活动所需的驱动力，转动角度范围可通过控制程序调整，匹配不同康复阶段患者的活动幅度需求，早期康复阶段可设置小角度慢频次的活动模式，避免牵拉损伤，后期康复阶段可逐步加大活动角度与动作频次，帮助患者逐步恢复腕部活动能力。结构的所有铰接位置都预留了标准销轴安装孔，加工时可采用常规的机加工或3D打印方式制作，零部件通用性强，后期维护更换成本低，基座上的安装孔位采用标准化间距设计，可直接适配市面上常见的上肢康复固定支架，无需额外制作转接件，降低了整套康复设备的集成难度。

　　从实际使用场景出发，结构整体重量控制在较低区间，长期佩戴不会给患者前臂造成额外的负重负担，外露的走线全部预留了走线槽位置，可将舵机连接线隐藏在链式结构与基座的内部空隙中，避免活动过程中线路缠绕或被拉扯断裂，提升使用过程中的安全性。在结构强度校核阶段，针对链式结构的铰接位置、基座与舵机的连接位置都做了受力强化，可承受康复训练过程中产生的反向作用力，不会出现结构变形或断裂的问题，同时所有的棱角位置都做了圆角处理，避免尖锐边角划伤患者或护理人员。
