带开关保险丝一体式AC输入电源接插件

　　这款集成式交流电源输入接插件，是各类桌面式工业设备、小型工控终端、测试仪器、商用电子设备上最常用的市电输入接口组件，日常做设备结构布局时，这类三合一集成件能大幅简化机箱后部的面板开孔工序，不用分别为插座、开关、保险丝座单独开三个安装孔，也省去了三个部件之间飞线接线的工序，能有效降低生产装配阶段的接线错误率，也减少了机箱内部零散走线带来的电磁干扰隐患。从实际选型适配的角度看，这类接插件的安装卡扣采用标准面板卡装结构，安装面板的适配厚度通常在0.8mm到1.5mm之间，安装开孔尺寸是行业通用的品字插座配套开孔，不需要单独定制非标准孔位，替换通用性极强，不管是新设备设计还是老设备配件替换，都能直接适配常规的机箱面板开孔尺寸，不需要二次改孔。

　　功能集成层面，这款组件把品字式AC输入插座、带指示灯的船型翘板开关、保险丝安装座三个功能模块整合在同一个塑料基座内，三个模块之间的内部连接在零件生产阶段就已经完成铜件铆接，导通电阻控制在毫欧级别，比后期人工飞线焊接的连接可靠性高很多，能避免长期使用后接线端子松动带来的接触不良、打火等安全隐患。带灯开关的指示灯直接并联在开关输出端，设备通电开关闭合时指示灯点亮，能直观给操作人员反馈设备的通电状态，不用额外在面板上加装电源指示灯，进一步节省面板布局空间。保险丝座设计在开关与插座之间的回路中，更换保险丝时不需要拆开设备机箱，直接从面板外侧就能拔出保险丝座更换熔芯，日常维护非常方便，熔芯适配常规的5×20mm规格玻璃管保险丝，用户可以根据设备实际功率选配不同电流等级的熔芯，适配范围覆盖1A到10A的常规交流供电设备。设计细节上，整个基座采用阻燃级工程塑料注塑成型，耐温等级满足UL94-V0阻燃要求，在设备内部出现异常升温、接插件接触打火的情况下，能阻止火焰蔓延，满足电气设备的安全规范要求。

　　内部导电铜件采用锡磷青铜材质，弹性好、接触电阻低，反复插拔也不会出现铜件松弛导致的接触不良问题，品字插座的插套夹持力符合国标要求，配套的国标品字电源线插入后不会出现松脱，能承受设备正常工作时的电流负载不发热。翘板开关的操作手感清晰，开合档位明确，开关寿命满足万次以上操作要求，适配设备全生命周期的操作频次需求。从结构布局的角度考虑，这类集成接插件的尾部接线端采用插片式接线端子，接线时只需要把设备内部电源模块的输入引线压接对应规格的冷压端子，直接插在接插件的尾部插片上即可，不需要焊接，装配效率比分体式部件高很多，也不会出现焊接时焊锡滴落导致的内部短路隐患。接插件整体的外形轮廓做了倒角处理，安装后与机箱面板贴合紧密，没有突出的棱角，既提升了设备外观的整体性，也能避免缝隙处落入灰尘、金属碎屑导致的短路风险。在实际设备应用中，这类接插件常被用在桌面型3D打印机、小型激光雕刻机、台式测试仪器、工控一体机、商用小型厨电、网络交换机机柜的辅助供电模块等设备上，只要是采用220V交流市电供电、需要在面板端设置电源开关和过流保护的设备，都可以选用这类集成式接插件，相比分体布置三个独立部件，能节省至少三分之一的面板占用空间，对于内部空间紧凑的小型设备来说，空间利用率的提升非常明显。

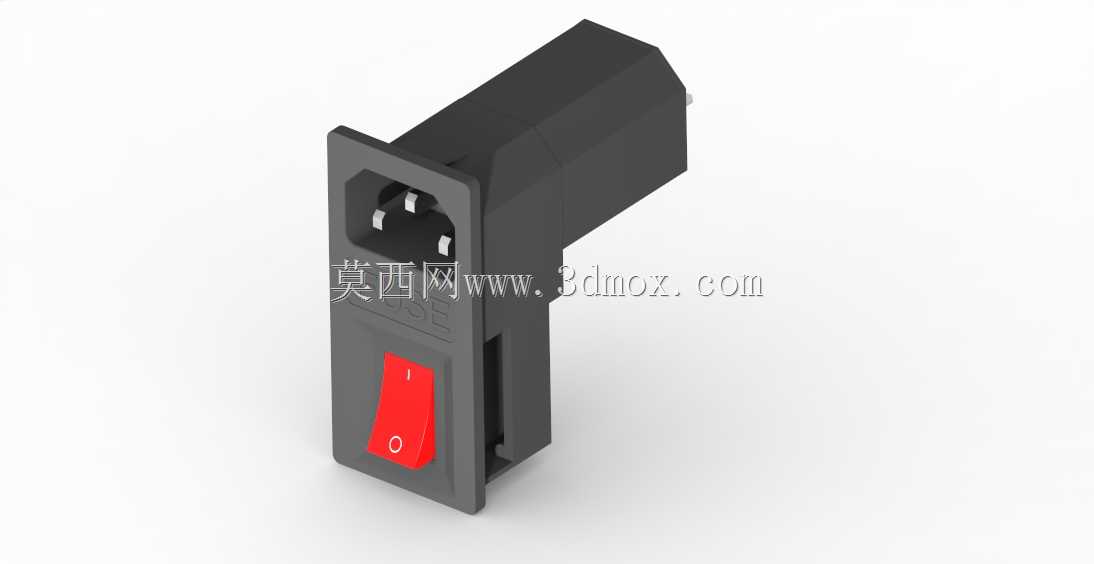

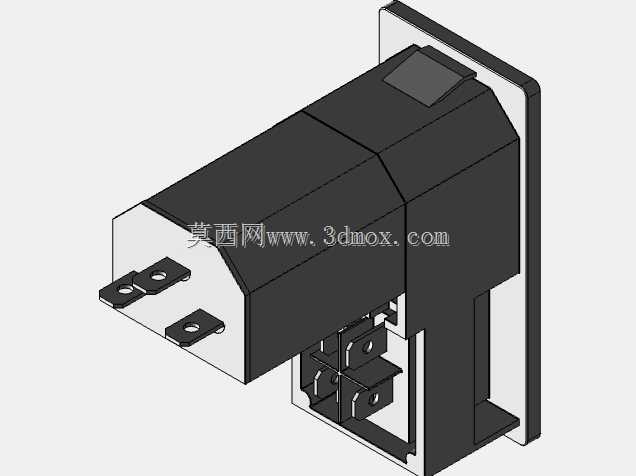

　　做三维建模的时候，这个模型完整还原了接插件的所有安装细节，包括面板卡爪的倒扣尺寸、尾部插片的位置间距、开关翘板的摆动行程、保险丝座的插拔结构，不管是做设备的整体结构干涉检查，还是做面板开孔的定位参考，都能直接调用，不需要再反复测绘实物尺寸，能大幅缩短结构设计阶段的建模周期。建模时特意还原了开关上的通断标识、指示灯的透光区域位置，做设备外观渲染的时候也能直接体现真实的操作界面效果，不需要后期再做贴图处理。安装边界方面，接插件尾部伸入机箱内部的深度做了准确还原，设计时可以直接参考这个尺寸预留内部走线空间，避免出现接插件尾部与内部电源模块、结构支架发生干涉的问题，卡装结构的弹性臂尺寸也完全按照实物比例建模，做装配模拟的时候可以验证卡扣与面板的配合松紧度，提前预判安装时是否会出现卡扣断裂、装配不到位的问题。
