工业支撑用气弹簧结构三维建模

在各类需要重力平衡、柔性支撑的工业设备场景中，气弹簧是出镜率极高的功能构件，小到设备舱门的开合支撑，大到重型工装台的高度调节、物流设备的尾板举升，都能见到这类细长杆状构件的身影。做这类构件的三维建模时，首先要锚定实际安装的边界条件：常规工业用气弹簧的总行程根据应用场景从几十毫米到数百毫米不等，建模时需要先明确完全伸展与完全压缩两个极限位置的安装孔距，避免后续装配时出现运动干涉——很多新手建模时容易忽略活塞杆的伸出余量，导致模拟开合时缸体端与杆端的连接座出现硬碰撞，这在实际选型中是必须规避的问题。

从功能逻辑上看，这类气弹簧属于气液混合式的弹性支撑元件，内部充入高压惰性气体作为弹力源，搭配少量液压油实现阻尼缓冲，区别于纯机械弹簧的线性弹力输出，气弹簧的弹力曲线更平缓，在整个行程范围内的支撑力波动极小，而且可以通过调整内部充气压力匹配不同的负载重量，这也是它在需要频繁开合、重载支撑场景下替代钢板弹簧、螺旋弹簧的核心原因。建模过程中要区分缸体与活塞杆的配合段：缸体外径通常根据额定负载选型，轻载场景下缸体外径多在18-28mm区间，活塞杆直径对应为6-14mm，两者的配合面需要预留密封件的安装槽位，虽然外观上看不到内部密封结构，但建模时要给后续的工程图导出预留尺寸标注基准，不能只做光杆配合的简化结构。

实际应用中，气弹簧的两端连接头是设计重点，常见的有球头铰接、扁头铰接、螺纹连接三种形式，分别对应不同的安装自由度需求：比如设备上翻门的支撑，两端必须用球头铰接来补偿安装面的角度偏差，避免杆体受侧向力导致密封件过早磨损；而固定角度的工装支撑则可以用扁头铰接限制转动自由度，提升支撑稳定性。建模时要把两端连接头的安装孔位、螺纹规格做准确，因为这类标准件的安装尺寸是行业通用的，模型的安装孔位偏差会直接导致后续装配时无法匹配标准连接件。

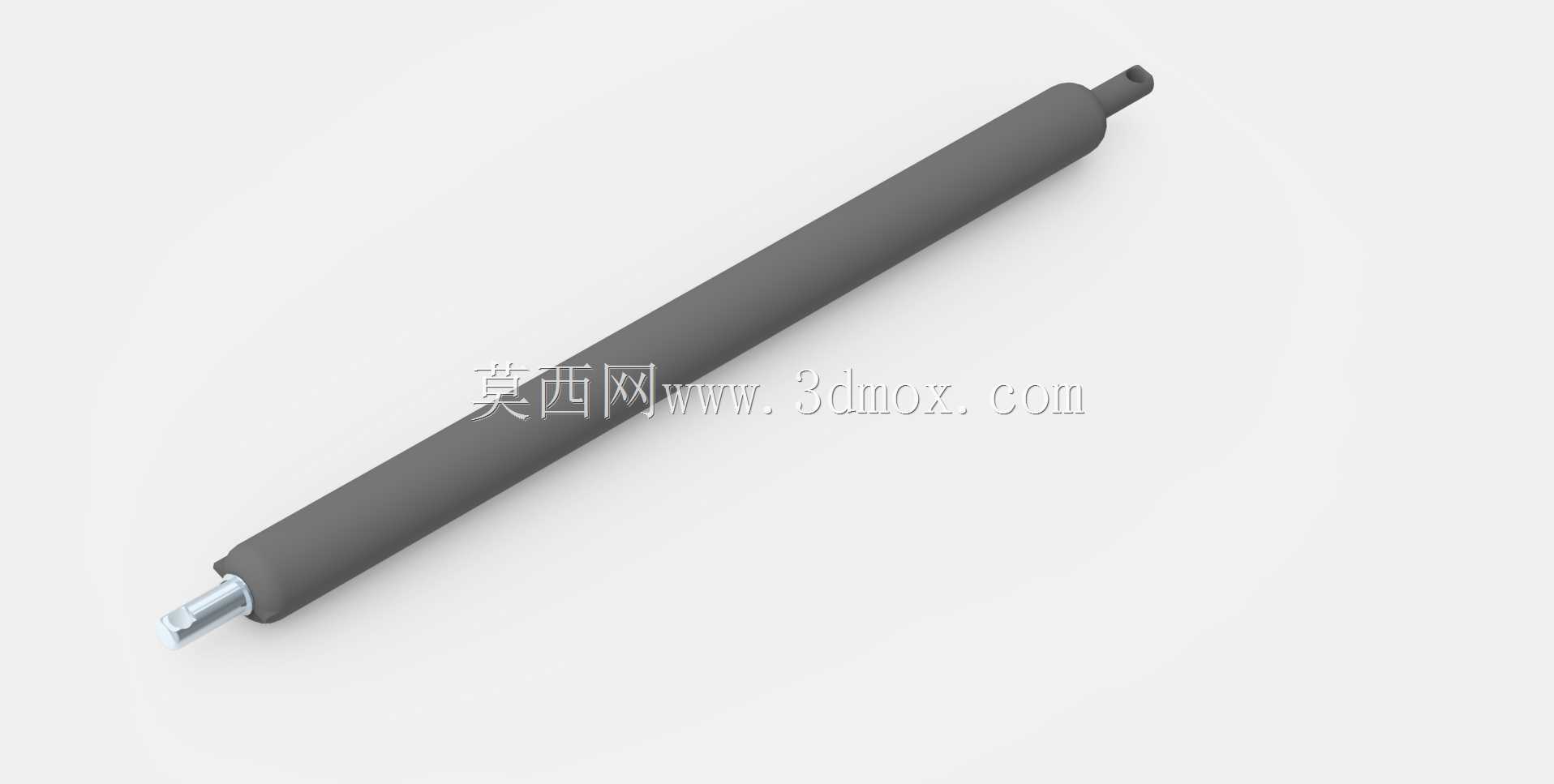

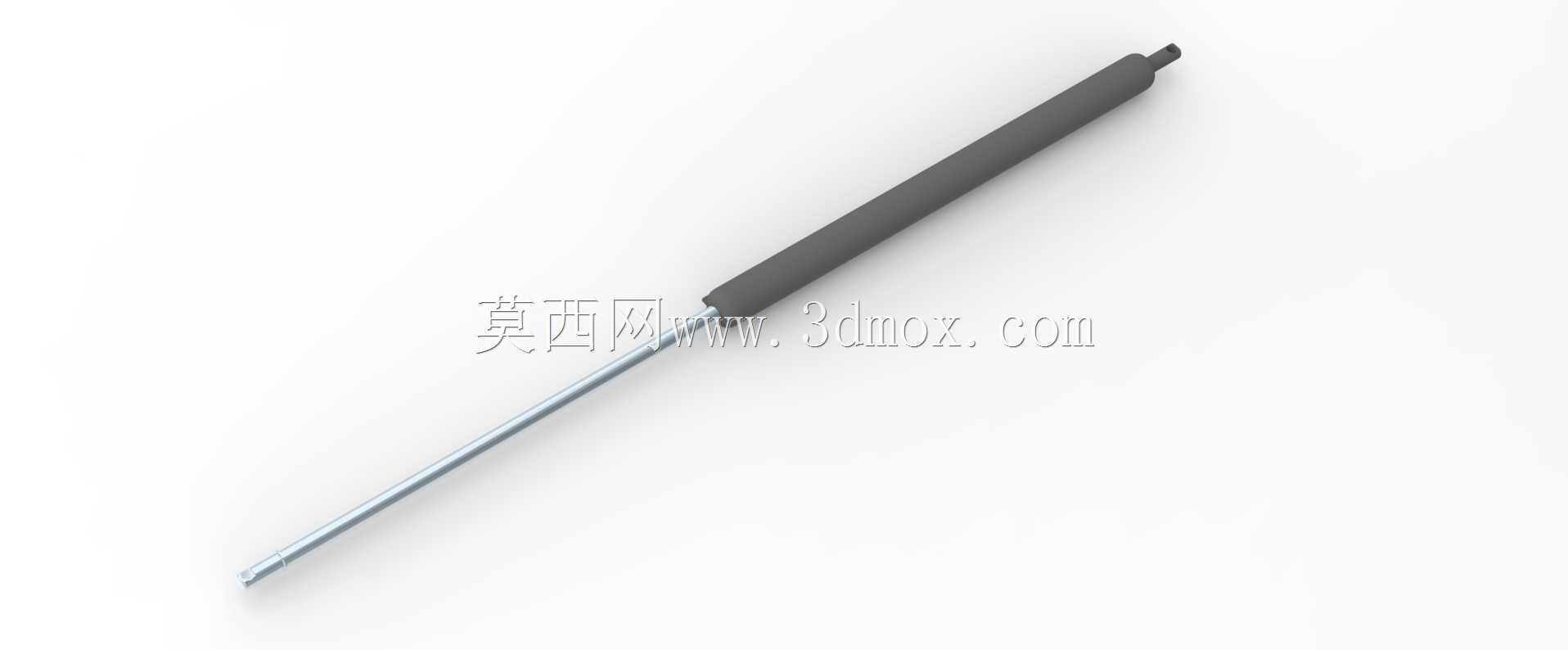

从结构设计的思路来说，气弹簧的外形是典型的细长杆结构，建模时要注意缸体表面的处理特征：常规工业用气弹簧的缸体多为发黑或喷塑处理，活塞杆表面则是镀硬铬的高光洁度表面，粗糙度要求在Ra0.8以下，避免划伤密封件导致漏气漏油。很多人建模时会把活塞杆和缸体做成同一种外观质感，这不符合实际工程情况，在做装配体渲染或者工程图的剖面示意时，要能清晰区分两个部件的材质差异。另外要注意活塞杆端部的限位结构，完全压缩时活塞杆不能完全缩入缸体，要预留10-15mm的安全余量，防止内部活塞撞击缸体端盖造成结构损坏，这个细节在做运动仿真时必须设置到位，才能模拟出真实的行程限位效果。

在不同的行业场景里，气弹簧的选型侧重点也有区别：比如通讯设备机柜的舱门用气弹簧，要求支撑力稳定，长期使用无泄压，而且要具备一定的耐腐蚀性能，适应户外机柜的温湿度变化；机械设备的安全防护罩用气弹簧，需要带自锁功能，防止防护罩意外下落造成安全事故；家具类的升降桌用气弹簧，则对操作手感要求更高，阻尼曲线要匹配人手的按压力度，实现任意位置悬停。建模时虽然是通用型气弹簧结构，但可以通过调整缸体长度、活塞杆直径、行程参数快速适配不同场景的选型需求，这也是参数化建模的优势所在——把缸体外径、活塞杆直径、总行程、安装距这些核心尺寸设置为可变参数，后续做不同规格的气弹簧模型时只需要修改参数就能快速生成，不需要重复绘制基础结构。

还要注意气弹簧的安装受力方向，实际使用时必须让活塞杆朝下安装，这样才能让内部的液压油始终包裹住密封件，起到润滑和密封的作用，如果倒装或者水平安装，会导致密封件干磨，缩短使用寿命。建模时可以在模型的装配基准里添加受力方向的参考基准面，方便后续装配时快速调整安装姿态，避免出现安装方向错误的问题。另外，缸体尾部的充气孔是容易被忽略的小特征，虽然尺寸很小，但作为实际加工的必要结构，建模时不能省略，要在缸体尾部预留出充气堵头的安装位置，保证模型的结构完整性。
