双色拼接收口式球形压铸件结构设计

　　这款球形压铸件的设计初衷，是面向低压流体输送管路末端的密封堵头、小型气动执行机构的配重平衡块、以及便携设备防滑握持端的包覆构件场景开发，在实际工况中需要兼顾外表面的顺滑接触特性、内部腔体的装配容差空间，以及压铸成型过程中的金属液流动填充合理性。从结构设计逻辑来看，整个零件以标准球形为基础轮廓，在球面中部预留了一圈环形的拼接装配位，该位置采用阶梯式止口结构，止口配合面设计了0.12mm的单边过盈量，既可以保证两个半球压合后的同轴度误差控制在0.05mm以内，也能避免装配后出现径向窜动，同时止口根部设计了R0.3的圆角过渡，消除压铸过程中的应力集中问题，减少成型后冷隔、裂纹的缺陷概率。

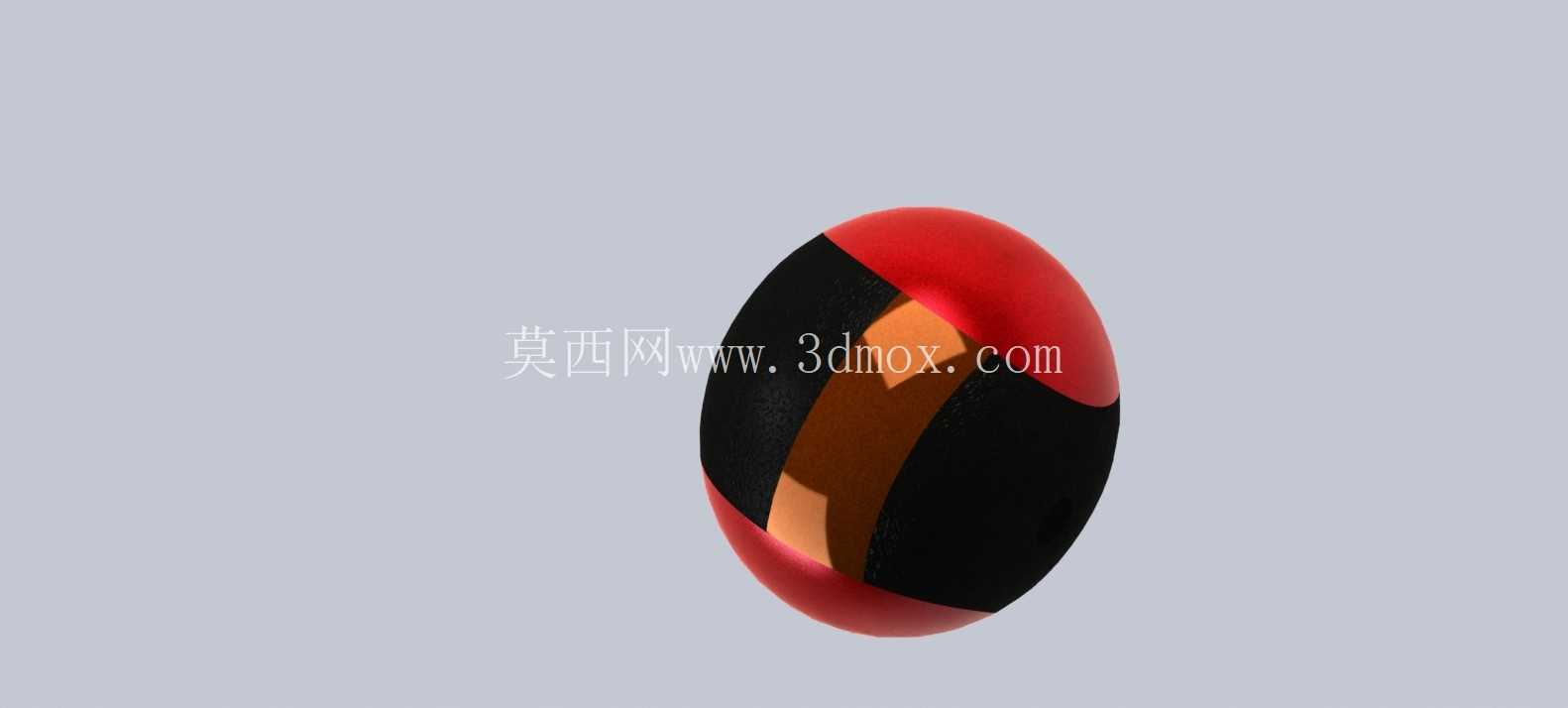

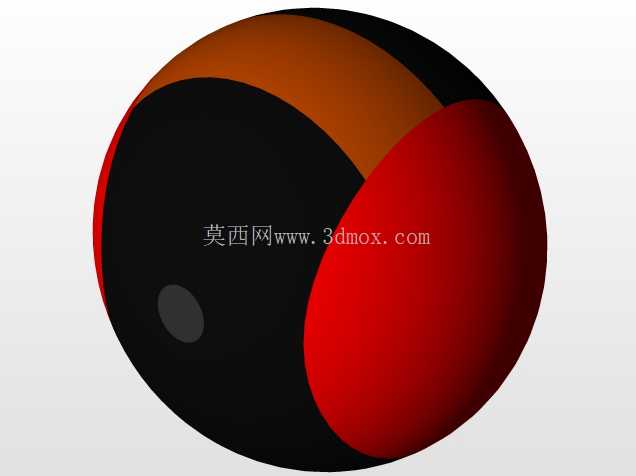

　　外表面采用分区域的表面处理设计，红色区域为外露装饰面，压铸后直接做抛光喷塑处理，表面粗糙度要求达到Ra1.6，黑色区域为装配贴合面，压铸后做哑光喷砂处理，粗糙度控制在Ra3.2，既可以提升装配时的摩擦力，也能区分功能区域，降低装配环节的错装概率。中间的铜色环形区域为嵌件预装位，设计时提前在该位置的球面内侧预留了1.2mm深的环形卡槽，用于装配铜质导电环或者密封橡胶圈，卡槽的侧壁设计了1°的脱模斜度，方便压铸后抽芯脱模，同时卡槽边缘做了C0.2的倒角，避免嵌件装配时刮伤橡胶圈或者铜环表面。从成型工艺角度考虑，整个球形件采用上下半球分模的压铸方案，分模线设置在黑色区域与红色区域的交界位置，刚好被环形装配位遮挡，不会在外露装饰面留下分模线痕迹，减少后续抛光打磨的工作量。浇口位置设计在球体的非外观端面，采用侧浇口进料，浇口截面为梯形，进料速度控制在40m/s左右，保证金属液可以平稳填充整个型腔，避免卷气产生气孔缺陷，溢流槽设置在球体最后填充的顶部位置，用于容纳冷污金属液和型腔中的气体，提升零件内部的致密性。

　　在安装边界设计上，整个球体的外径控制在48mm，内部腔体的最小壁厚为2.5mm，最大壁厚不超过3.2mm，避免壁厚差异过大导致压铸后出现缩孔变形，装配端的接口尺寸适配标准M12的连接螺纹，安装时的轴向预留空间不小于55mm，径向预留空间不小于52mm，可以直接适配现有常规管路和小型机构的安装位，不需要额外修改配套结构。在功能特性方面，该球形件采用压铸铝合金材质，整体重量控制在85g左右，既可以满足配重块所需的重量要求，也不会给便携设备带来过多的负重负担，外表面的圆弧过渡完全符合人体工学握持要求，作为手持设备的端盖使用时，可以有效降低长时间握持的硌手感，同时铝合金材质的导热系数较高，作为小型发热元件的散热端盖使用时，可以通过球面的大表面积快速散发热量，降低元件的工作温度。

　　设计过程中还重点考虑了零件的通用性，除了基础的堵头、配重、握持端用途外，只需要在内部腔体增加对应的安装柱结构，就可以作为小型浮球开关的浮体、玩具产品的结构连接件、或者装饰灯具的外罩使用，不需要重新修改外轮廓的模具结构，只需要更换内侧的抽芯模块即可，大幅降低了衍生型号的开模成本。针对压铸过程中容易出现的球形件圆度误差问题，设计时在模具的冷却系统上做了对应优化，在型腔的上下左右四个位置对称布置冷却水路，保证整个球体冷却过程中的温度均匀性，将成型后的圆度误差控制在0.08mm以内，满足后续装配和使用的精度要求。
