U型插拔式节能荧光灯管三维结构设计

　　日常民用与工业辅助照明场景里，这类多U型插拔式荧光灯管的应用覆盖范围极广，从写字楼格栅灯盘、厂房高空照明支架到商超嵌入式灯座，都能见到同结构产品的身影。不同于传统螺口白炽灯的一体化结构，这类插拔式灯管将发光管体与驱动镇流器做了分体设计，后期维护时仅需更换灯管本体，不用拆解整套灯座结构，能大幅降低运维阶段的配件更换成本。

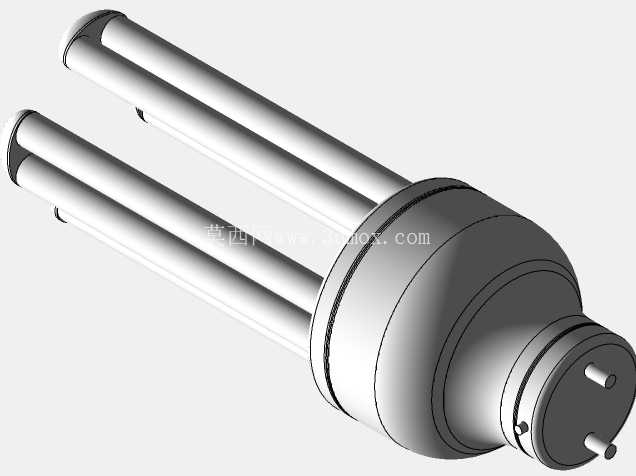

　　从结构设计逻辑来看，这款灯管的三维建模完全贴合实际量产的装配公差要求：三根平行排布的U型发光管采用硼硅酸盐玻璃材质，管体之间通过端部的密封桥接结构实现内部汞蒸气与惰性气体的连通，保证启辉时三根灯管能同步点亮，不会出现局部管段不发光的明暗差问题。管体与下部塑料底座的衔接位置做了环形凸台限位结构，装配时涂覆耐高温硅酮密封胶后压合到位，既能避免长期使用过程中管体松动移位，也能隔绝外界潮气进入灯头内部的金属接插件区域，降低潮湿环境下的接触锈蚀风险。

　　灯头部分采用标准两扁插针结构，插针的中心距、伸出长度、直径尺寸完全匹配行业通用的G24灯座接口，安装时无需额外调整对位，对准插针孔位垂直推入即可完成固定，拆卸时仅需垂直拔出即可更换，整个操作过程不需要借助额外工具，非专业运维人员也能快速完成更换作业。建模时特意还原了插针根部的绝缘台阶结构，这个细节在实际使用中能避免插针插入过深导致的内部电路短路问题，同时也能在插针受力时提供结构支撑，减少插拔过程中插针弯折变形的概率。

　　底座外壳采用阻燃PBT材质建模，表面做了细微的防滑筋条设计，徒手插拔时能增加手指与底座的摩擦力，避免手滑导致灯管玻璃部分受力碎裂。底座内部的腔体预留了足够的空间容纳灯丝引线与限流元件，建模时腔体壁厚控制在1.2mm，既满足阻燃结构的强度要求，也不会因为壁厚过大导致整体重量超标，长期安装在灯座上不会因为自重过大出现接插件松脱的问题。

　　从安装边界尺寸来看，这款灯管的总长度控制在170mm以内，最大外径不超过55mm，能适配绝大多数常规尺寸的嵌入式格栅灯盘、明装筒灯的内部安装空间，替换原有同功率的老款灯管时不需要改动灯座的固定结构，也不会出现灯管长度超出灯罩边界导致外盖无法闭合的问题。管体部分的三根U型灯管平行排布的间距控制在8mm，既保证了管体之间有足够的散热间隙，避免长期点亮时管体温度过高加速荧光粉老化，也能在有限的外径尺寸内最大化发光管的展开长度，在相同功率下获得更高的光效输出。

　　建模过程中对所有配合面的公差做了贴合实际生产的设定：玻璃管与底座的配合公差取H7/h6，保证压装时的松紧度适中，不会因为过盈量太大导致玻璃管受力开裂，也不会因为间隙太大出现密封失效问题；插针与底座安装孔的配合采用过盈压装设计，插针压入后能承受15N的轴向拉力不松脱，满足日常插拔的受力要求。同时模型还原了管体表面的荧光粉涂层的厚度细节，以及玻璃管端部的封接倒角，这些细节虽然不影响整体装配，但在做产品渲染、装配干涉检查时能更贴近真实产品的状态，方便结构设计师在做整灯设计时提前预判装配问题，减少开模后的试错成本。

　　在实际选型适配时，这类结构的灯管相比同功率的LED替换灯管，优势在于发光角度更大，光线更柔和，不会出现LED灯珠常见的眩光问题，适合对光线均匀度要求较高的办公、教学场景使用。建模时特意保留了灯头与管体衔接处的散热缝隙结构，这个结构能让灯头内部的热量通过缝隙自然对流散出，延长内部电子元件的使用寿命，避免长期高温环境下塑料底座出现老化变脆的问题。
