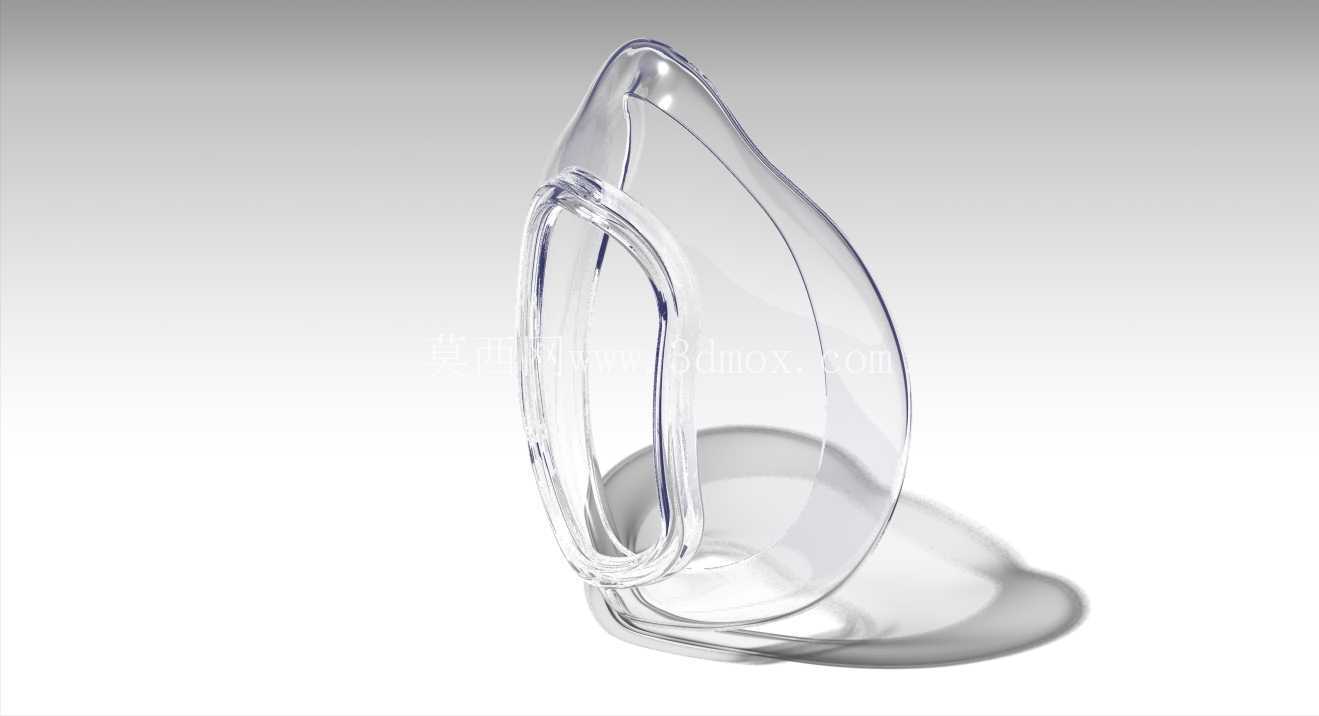

透明曲面贴合式呼吸防护硅胶面罩结构

这款曲面透明硅胶面罩的结构设计，核心围绕面部贴合密封与佩戴舒适度展开，在呼吸防护类配套部件的开发场景中，这类结构的曲面拟合精度直接决定了实际使用时的密封效果。从实际应用场景来看，这类面罩可配套于呼吸防护装备、医用给氧面罩、防尘呼吸组件等多种终端产品，罩体边缘的翻边结构是密封设计的核心，建模时需要匹配亚洲成年人面部轮廓的点云数据做曲面偏移，边缘做1.2mm厚度的圆弧过渡，避免长时间佩戴对面部皮肤造成压痕。

设计过程中首先要确定安装边界，罩体与后端固定基座的配合位置采用内嵌式卡槽结构，卡槽的公差带控制在±0.15mm，保证装配后不会出现漏气缝隙，同时罩体整体采用等壁厚设计，主体壁厚控制在1.8mm，既保证透明材质的通透度，又能提供足够的结构支撑，不会在呼吸压差作用下出现过度形变。曲面构建阶段采用多截面曲面拟合的方式，从鼻梁位置的凸起曲面到脸颊两侧的收窄弧度，再到下颌位置的包裹曲面，每个截面的曲率都做连续过渡，避免出现曲面折痕导致的应力集中，实际生产中这类透明硅胶件采用液态硅胶注塑工艺，曲面的顺滑度直接影响脱模成功率，建模时所有转角位置都做了R0.8以上的圆角处理，避免尖角位置出现注塑缺胶或者应力开裂的问题。

从功能特性来看，罩体的曲面弧度预留了足够的口鼻活动空间，佩戴时不会出现罩体贴住口鼻造成的呼吸不畅问题，边缘的密封唇边做了0.5mm的薄边设计，佩戴时依靠硅胶自身的弹性形变贴合面部皮肤，即使面部有轻微动作也能保持密封状态。安装边界方面，罩体后端的配合环直径为86mm，配合面的平面度控制在0.1mm以内，可适配标准规格的呼吸阀、过滤盒等配套部件，不需要额外做转接结构。建模过程中需要重点考虑硅胶材料的收缩率，液态硅胶的成型收缩率在2%-3%之间，建模时要提前放好收缩余量，避免成型后尺寸偏小导致装配间隙过大。另外罩体表面做了高光曲面处理，没有多余的加强筋或者凸起结构，既保证了外观的通透度，也方便使用后的清洁消毒，不会存在污渍残留的死角。

在结构验证阶段，需要对面罩做形变模拟，在500Pa的呼吸压差下，罩体的最大形变量不超过2mm，保证不会因为形变导致密封失效，同时边缘的密封唇边的接触压力要控制在合理区间，压力过大会造成佩戴压痕，压力过小则会出现密封泄漏，通过有限元模拟调整唇边的厚度与弧度，让整个密封边的接触压力保持均匀分布。这类面罩的实际使用场景覆盖了工业防尘、医疗防护、日常呼吸防护等多个领域，结构设计的通用性较强，只需要调整边缘曲面的参数就可以适配不同脸型的使用需求，不需要重新构建整体曲面架构，大幅降低了衍生型号的开发周期。
