电气柜内置双断点自动转换开关结构

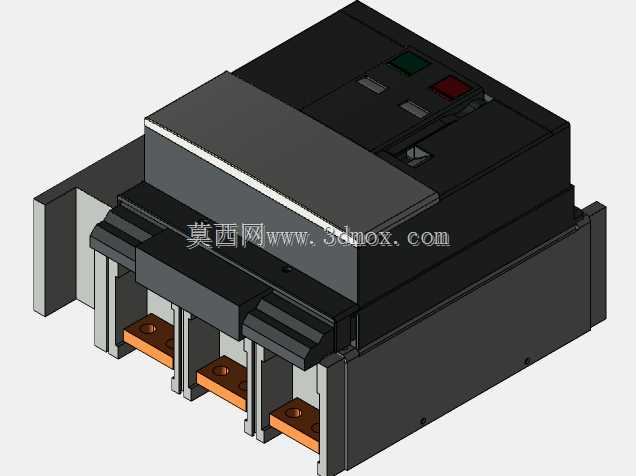

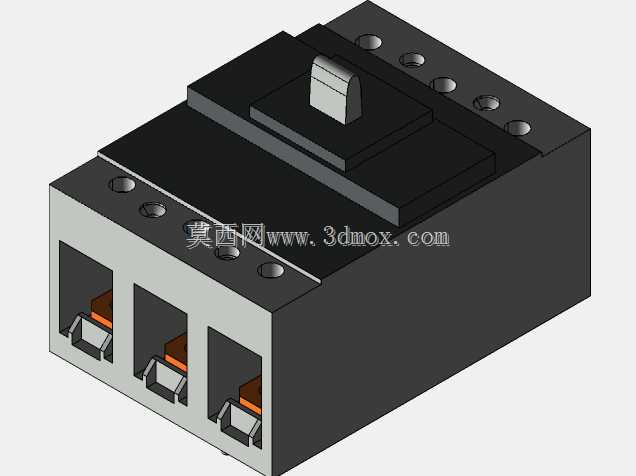

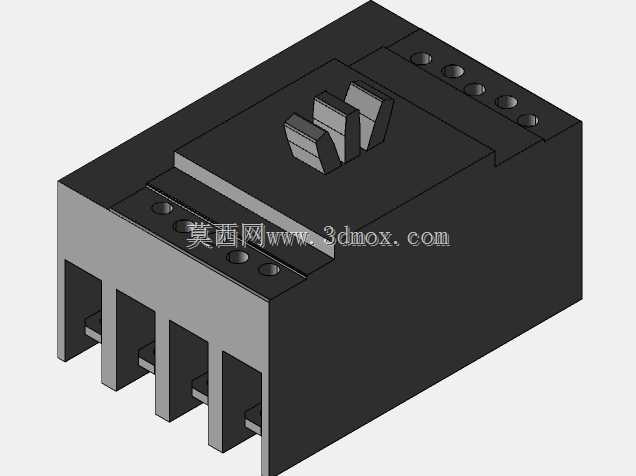

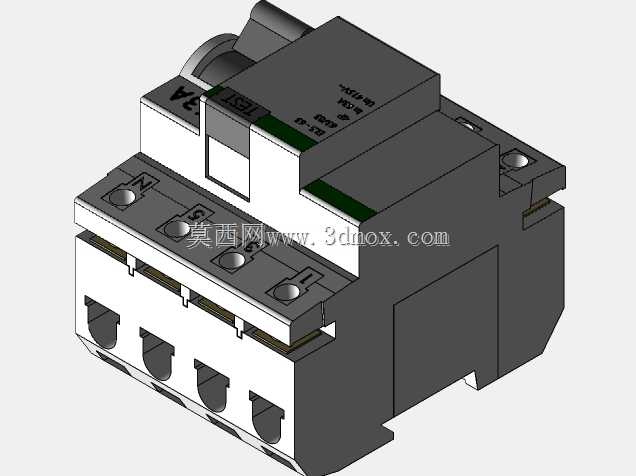

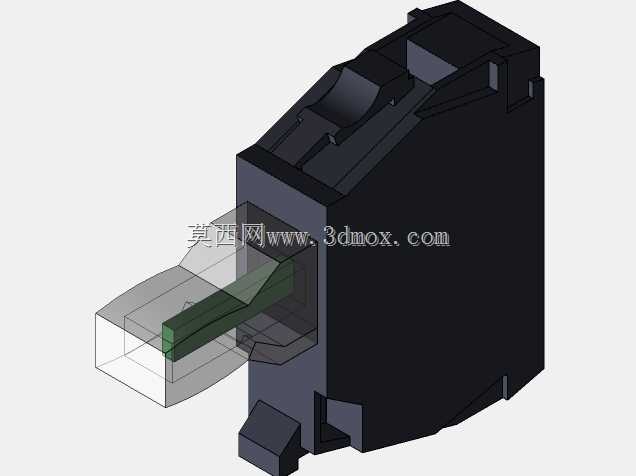

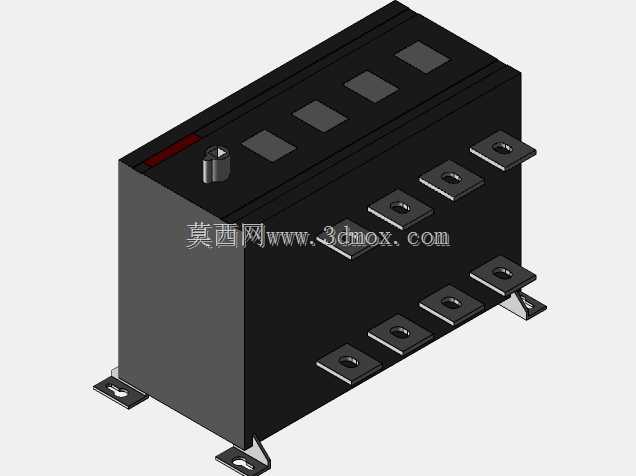

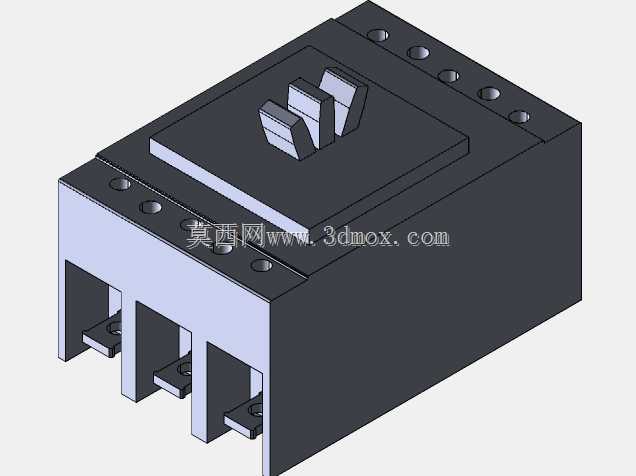

　　在低压配电系统的末端供电环节，这类自动转换开关常被集成在动力柜、照明配电柜的进线侧，承担常用电源与备用电源之间的自动切换职能，避免单路供电中断导致的生产线停摆、消防设施失电、数据存储设备掉电等问题，常见于工业厂房配电间、商业综合体配电竖井、民用建筑应急供电回路这类对供电连续性有明确要求的场景。从结构设计来看，该开关采用模块化塑壳基座，主体为阻燃绝缘材质的长方体壳体，顶部设置操作手柄指示工位，正面预留四路进出线接线端子位，端子旁设计有对应的螺丝固定孔位，方便现场接线时压紧铜导线或铜排，壳体下部的分槽结构对应各极的灭弧腔，可分断切换过程中产生的电弧，避免极间短路。

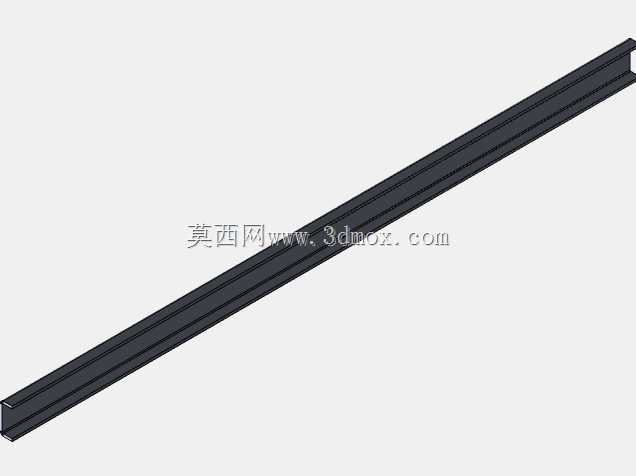

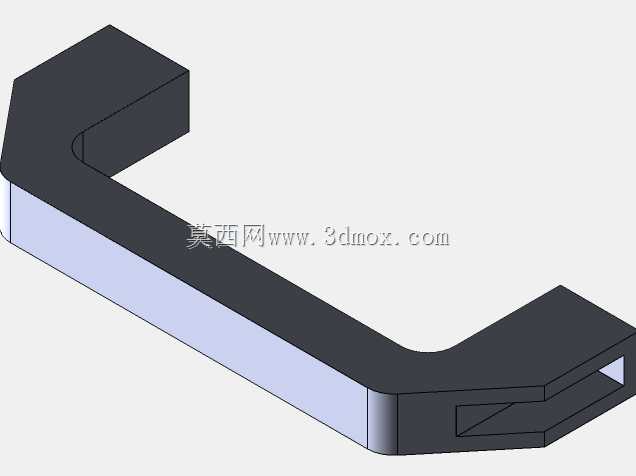

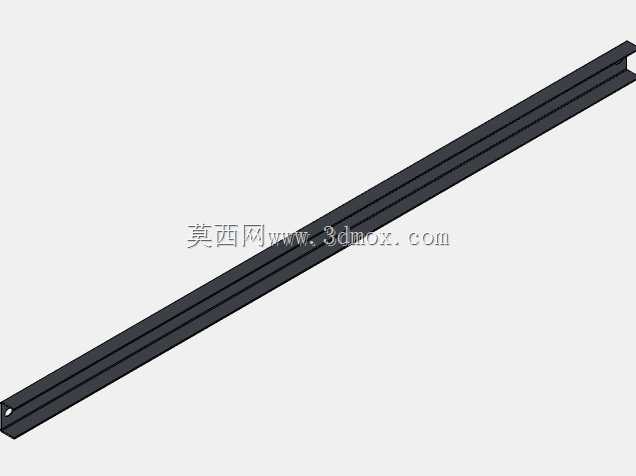

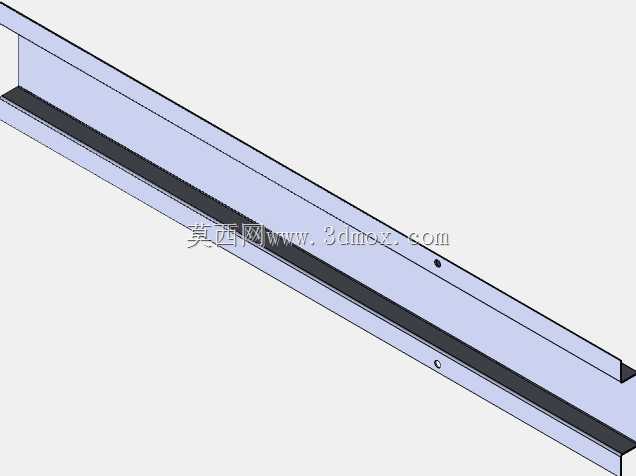

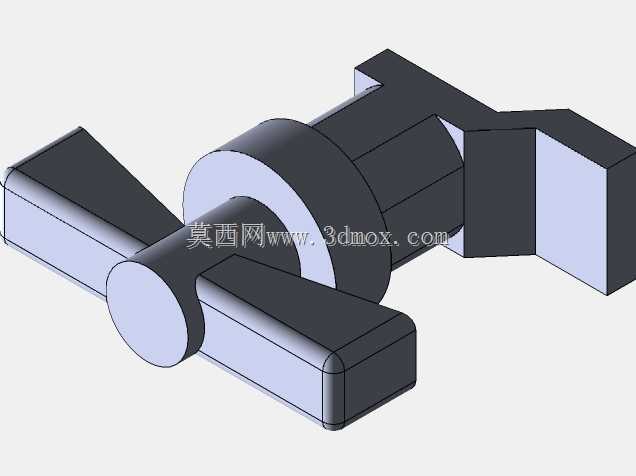

　　设计时首先考虑的是安装兼容性，壳体的安装孔位匹配常规导轨安装与螺丝固定两种配电柜内常见安装方式，整体外形方正无突出异形结构，可直接嵌入标准模数的配电柜安装梁之间，不会与柜内的母线排、二次线走线槽产生空间干涉，接线端子的高度与同规格断路器保持一致，方便柜内母排的统一排布，减少现场改制铜排的工作量。功能层面，该开关的双断点触头结构可在切换过程中同时切断常用与备用电源的中性线与相线，避免断零导致的后端设备过压损坏，操作手柄的三个工位分别对应常用电源合闸、双分断、备用电源合闸，手动操作时的机械联锁结构可避免两路电源同时合闸导致的电网反送电事故，壳体表面的工位标识凸起设计，即使在柜内光线不足的场景下也可通过触摸确认当前开关状态。

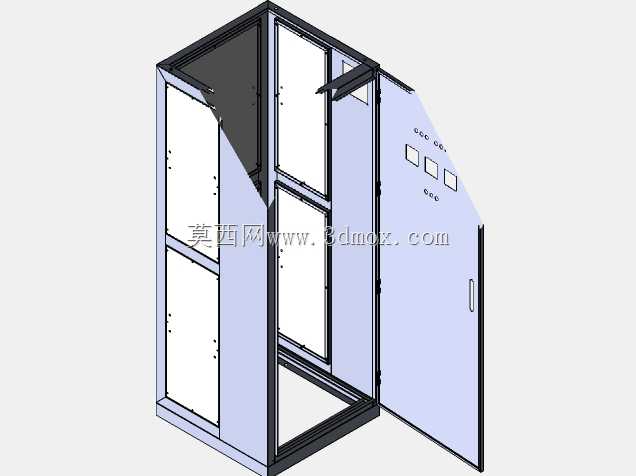

　　从建模细节来看，壳体的分模线完全贴合实际注塑件的出模逻辑，边角处的脱模斜度设置合理，没有出现建模时常见的直角倒扣问题，接线端子的铜件部分做了防滑纹理设计，模拟实际产品压线时的咬线结构，操作手柄与壳体之间的间隙均匀，符合实际产品的装配公差要求，灭弧腔的隔栅结构在模型中做了等比例还原，可直观看到内部的栅片排布逻辑，方便结构设计人员参考其分断空间预留尺寸。在配电柜体设计时，选用这类转换开关需要提前预留操作空间，开关前方的柜内净空需要满足手柄操作的行程要求，不能被二次线或其他元器件遮挡，进出线侧的弯曲半径需要匹配对应线径的电缆要求，模型中给出的端子间距可直接作为铜排加工的尺寸参考，避免现场安装时出现端子对不上、铜排长度不合适的问题。

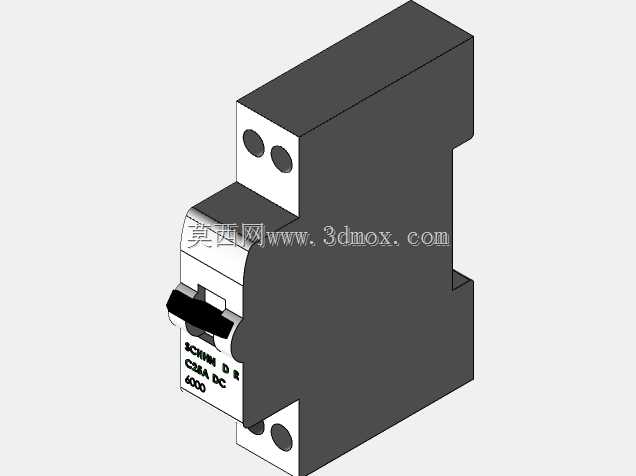

　　不同于大型框架式转换开关，这类紧凑型自动转换开关更适合小电流等级的末端配电回路，整体体积小，安装方式灵活，不需要额外的安装附件即可固定在标准导轨上，壳体的散热槽设计在侧面，安装时不需要预留额外的侧面散热空间，可与同规格的断路器、漏电保护器并排安装，充分利用配电柜内的安装空间。
