复古航空六仪表安装面板结构设计

该零件为复古风格航空器座舱内的仪表安装承载面板，主要应用于轻型运动飞机、复刻类复古飞行器以及航空模拟座舱的仪表系统集成场景，作为座舱仪表集群的核心安装载体，承担六台核心飞行仪表的定位、固定与布局规整功能，是复古航电改装、模拟舱搭建过程中衔接仪表单元与座舱结构的关键结构件。

从实际使用场景来看，这类面板多用于复刻早期活塞式轻型飞机的座舱布局，适配传统圆形机械飞行仪表的安装需求，区别于现代综合航电的大屏集成方案，六表布局是早期通用航空飞行器的经典仪表配置，分别对应空速、高度、姿态、航向、升降速度、发动机转速等核心飞行参数的显示，面板的孔位布局完全匹配传统圆形机械仪表的安装间距，能够直接适配标准尺寸的航空圆形仪表，无需额外加工转接结构。

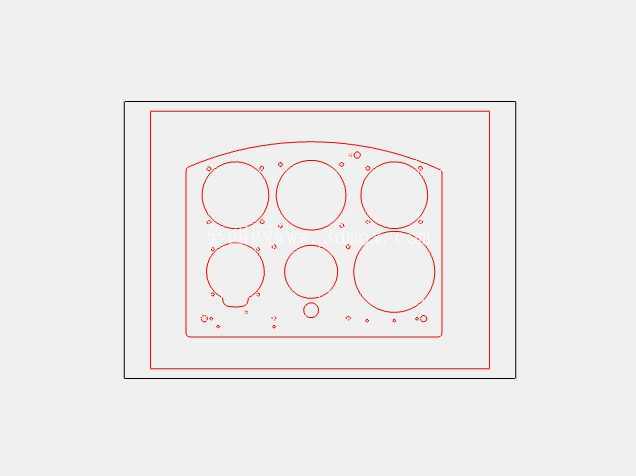

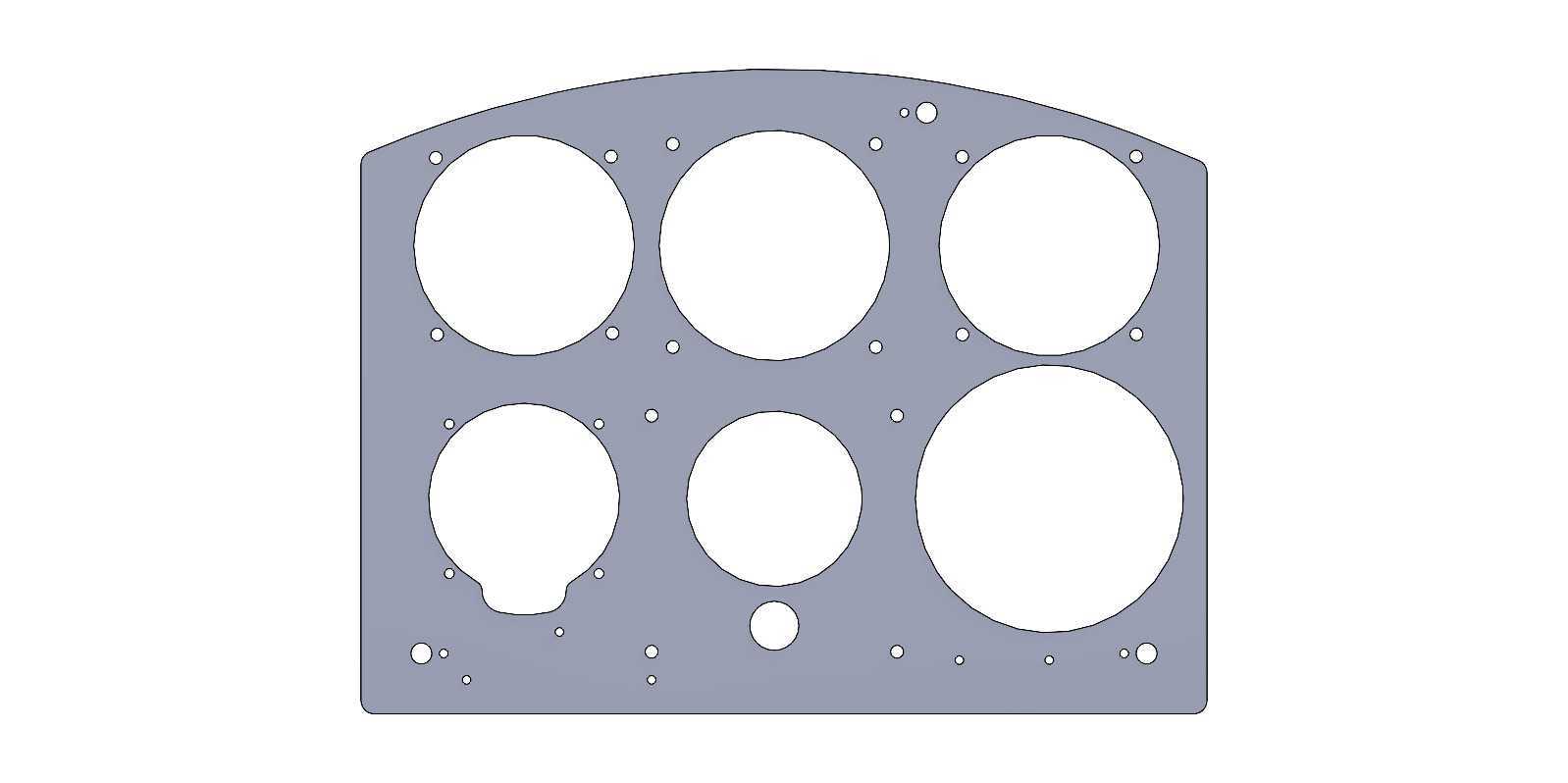

设计层面首先遵循了早期航空仪表的布局逻辑，上排三个等径大孔对应空速表、高度表、姿态仪三个主飞行仪表，下排从左至右分别为航向仪、转弯侧滑仪、升降速度表的安装位，其中右下位置的大孔径对应升降速度表的安装尺寸，中下位置的小孔为备用指示灯或者小型开关的预留安装位，面板边缘与孔位周边的小孔为仪表固定螺丝孔与面板自身的安装固定孔，所有孔位的位置度公差控制在0.1mm以内，保证仪表安装后无偏移、相邻仪表之间无干涉，面板整体轮廓采用上沿圆弧收边的造型，完全匹配早期轻型飞机座舱仪表台的安装边界，上沿的圆弧曲率与座舱风挡下方的内饰轮廓完全贴合，安装后不会与周边结构产生间隙或者突出。

从安装边界来看，面板整体为薄板类结构，厚度适配常规航空仪表的安装卡簧深度，安装时仅需将仪表从面板后侧穿入对应孔位，通过仪表自带的固定卡箍从正面锁紧即可完成仪表固定，面板周边的固定孔位对应座舱仪表台的预装螺柱，安装时直接对位锁紧即可完成面板整体固定，无需额外设计复杂的连接结构。面板上分布的不同直径小孔，除了仪表固定螺丝孔外，还包含了部分照明线路的穿线孔，能够为仪表的内置照明提供走线通道，避免线路外露影响座舱的复古视觉效果。

结构设计上充分考虑了复古航空改装的实际需求，所有孔位的尺寸均参照传统2.25英寸标准航空仪表的安装尺寸设计，同时兼顾了部分复刻仪表的尺寸公差，孔位边缘做了微小的倒角处理，避免安装仪表时刮伤仪表外壳的涂装，面板整体的平面度控制在0.05mm以内，保证多台仪表安装后正面处于同一平面，视觉上整齐统一，符合复古座舱的视觉还原要求。不同于现代航空面板的轻量化镂空设计，该面板采用整板开孔的结构形式，具备足够的结构刚度，在飞行振动环境下不会产生共振变形，能够稳定承载六台机械仪表的重量，避免振动导致的仪表指针偏移问题。

在模拟座舱应用场景中，该面板同样可以作为模拟飞行设备的仪表安装载体，适配仿真航空仪表的安装固定，孔位布局完全还原真实飞行器的仪表位置，能够为飞行模拟爱好者提供高度还原的座舱操作界面，面板的轮廓尺寸可以直接匹配多数自制模拟座舱的仪表台安装空间，无需大幅修改原有座舱结构即可完成安装。设计过程中没有多余的装饰性结构，所有结构特征均服务于仪表安装与固定的实际功能，孔位的排布严格遵循早期飞行器的仪表布局逻辑，保证飞行员观察仪表时的视线移动距离最短，符合人机工程学要求，上排仪表的高度对应飞行员正常坐姿下的主视线范围，下排仪表处于视线略微下移即可观察的位置，长时间飞行观察时不会产生明显的视觉疲劳。
