B-25J本迪克斯减速机铸造结构设计

在航空机载传动系统的配套零部件设计中，减速机的铸造毛坯结构合理性直接决定了后续机加工的成品率与最终部件的传动可靠性，这款适配B-25J机型的本迪克斯减速机铸造件，在结构设计阶段就充分兼顾了铸造成型工艺与后续精加工的装夹基准需求。从实际应用场景来看，该部件属于炮塔传动系统的核心减速组件，需要在机载振动环境下长期稳定传递扭矩，同时满足炮塔回转时的精准调速需求，因此铸造毛坯的内部致密度、外形加工余量的均匀性都有严格要求。

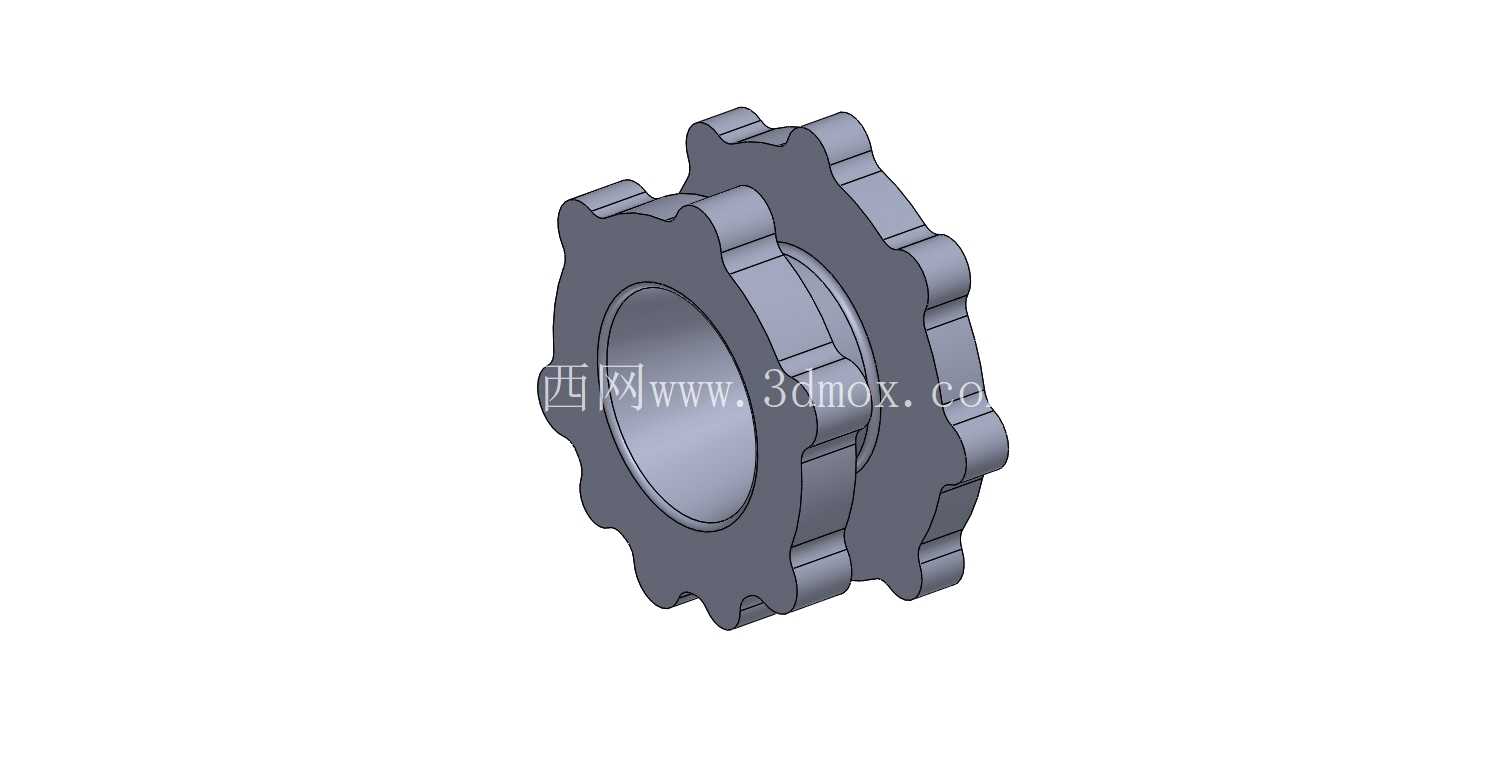

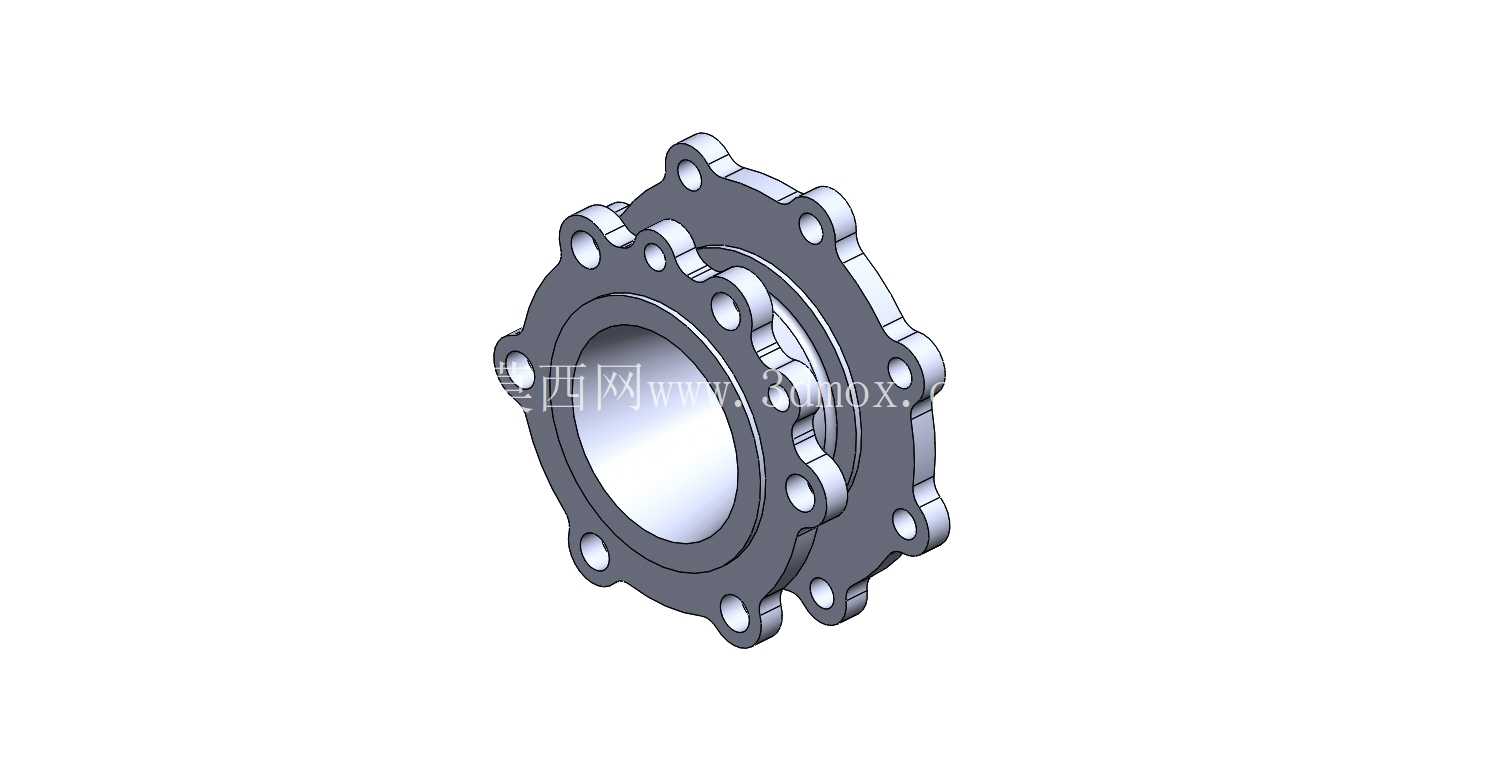

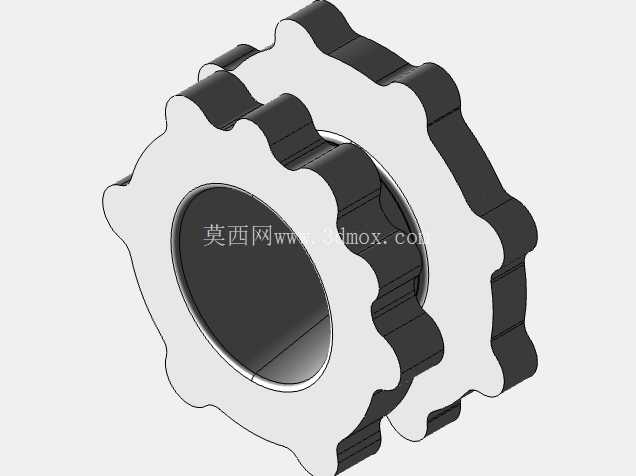

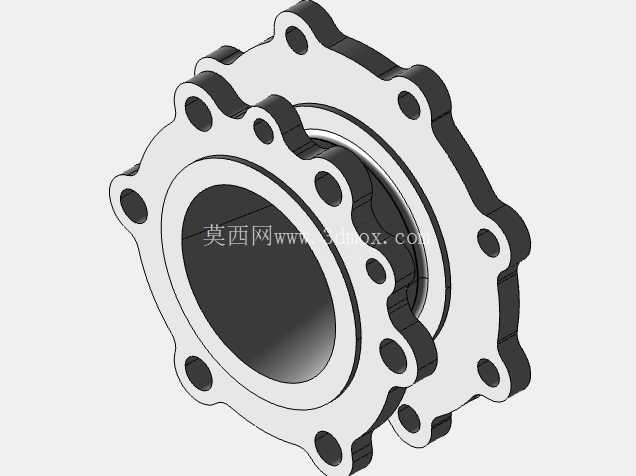

从产品功能特性来看，该铸造件是减速机的外壳与齿圈集成结构，外轮廓的异形齿状结构并非最终传动齿形，而是铸造阶段预留的工艺夹持位与后续装配的定位结构，中间的通孔是轴承安装位，用于容纳输入轴与输出轴的支撑轴承，双层叠合的轮缘结构既可以提升部件的整体刚性，又能在不增加过多重量的前提下预留足够的加工余量，避免铸造过程中出现缩孔、变形等缺陷导致后续加工余量不足。设计过程中，首先根据最终零件的三维模型反向推导铸造毛坯的收缩率，针对航空铝合金铸造的收缩特性，在所有加工面预留了均匀的2.5mm加工余量，非加工面的外形轮廓直接按照最终非配合尺寸做了拔模斜度处理，外轮廓的波浪形凸起结构一方面是为了匹配炮塔安装座的限位卡槽，另一方面也可以在铸造时起到加强筋的作用，降低薄壁部位冷却过程中的变形概率。

从安装边界来看，该部件的最大外圆直径根据炮塔安装腔的内部尺寸做了严格限制，轴向总厚度与安装座的配合间隙控制在0.2mm以内，中间轴承孔的同轴度在铸造阶段就通过型芯的定位结构做了预保证，减少后续机加工时的找正时间。设计时特意将壁厚控制在均匀的4mm区间，避免壁厚突变导致的铸造应力集中，所有转角位置都做了R2的圆角过渡，既符合铸造工艺的成型要求，又能减少应力集中带来的部件断裂风险。在实际建模过程中，需要区分铸造毛坯面与机加工面的不同精度要求，毛坯面的尺寸公差按照铸造CT7级控制，机加工面的余量分布需要结合后续的车削、铣削工序做排布，外轮廓的异形结构在建模时需要保证每个凸起的位置度偏差不超过0.5mm，避免后续装配时与周边部件发生干涉。

不同于普通工业减速机的铸造结构，机载部件的重量控制要求更为严苛，因此在结构设计时去除了所有非必要的冗余材料，双层轮缘之间的空腔结构既可以减轻部件重量，又能在减速机工作时起到一定的散热作用，同时为内部润滑脂的存储预留了空间。在建模阶段需要重点验证型芯的拆分合理性，保证铸造时的砂芯可以顺利取出，不会出现倒扣结构导致的脱模困难，中间轴承孔的型芯定位采用了两端芯头定位的方式，保证孔的同轴度满足后续加工要求。外轮廓的齿状凸起在建模时做了等距偏移处理，保证每个凸起的加工余量均匀，避免后续铣削时出现局部余量过大导致的让刀问题。

从实际生产的角度来看，该铸造件的三维模型需要同时服务于铸造模具制作与后续机加工的工艺编排，因此模型中需要明确区分不同表面的加工要求，在结构设计时就提前考虑加工时的装夹位置，外轮廓的其中一个平整端面被设计为粗加工的装夹基准面，无需额外制作工艺凸台，减少材料浪费与后续去除工艺凸台的工序。针对机载部件的抗振需求，铸造件的材料选用了高强度铸造铝合金，模型结构中避免了锐角结构，防止应力集中导致的疲劳裂纹，所有非加工面的表面粗糙度在铸造阶段就通过模具表面处理达到要求，减少后续的表面处理工序。在装配适配性上，该部件的轴向安装尺寸与炮塔的回转支承安装位完全匹配，径向的定位凸起与安装座的卡槽配合间隙控制在合理范围，既保证安装时的定位精度，又不会因为过盈配合导致装配困难。
