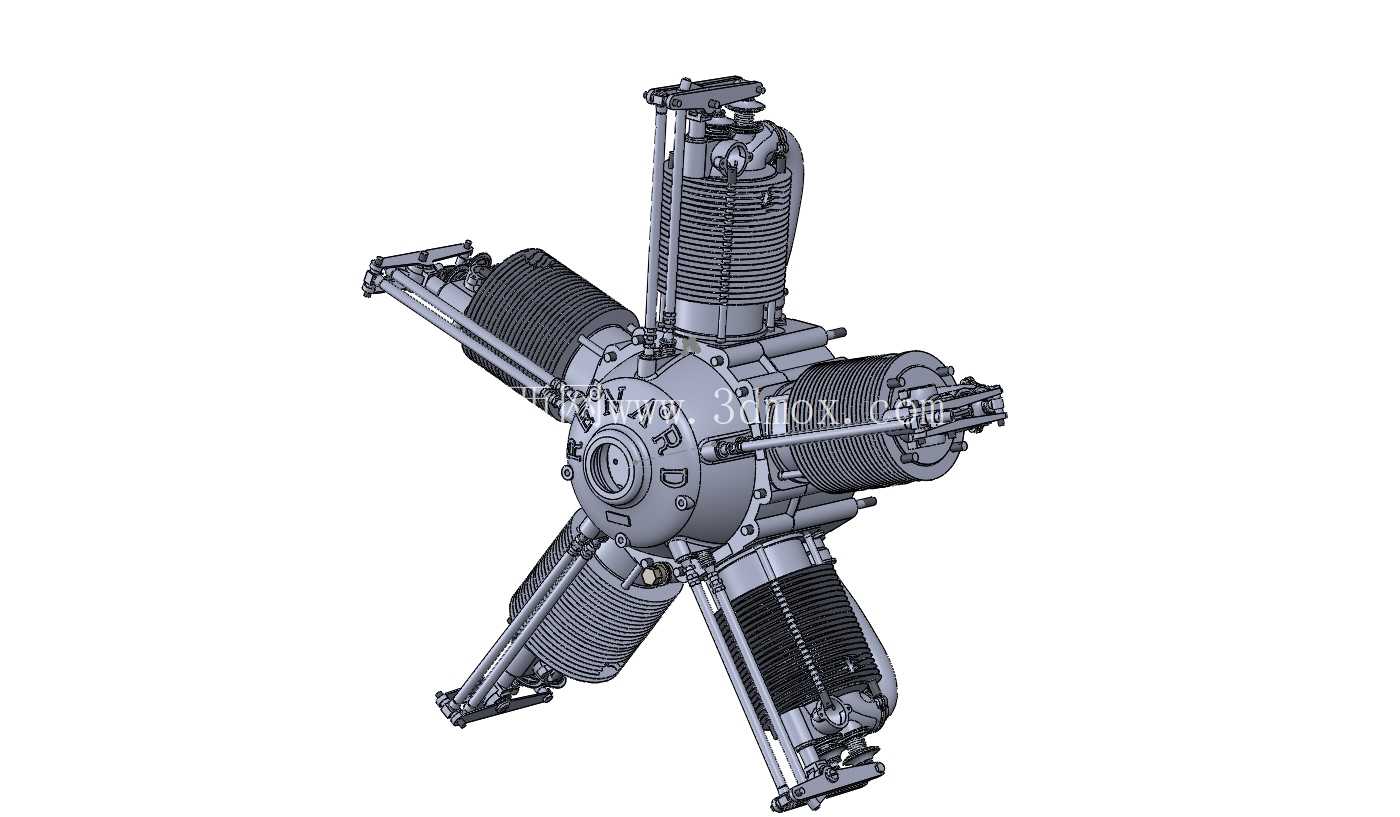

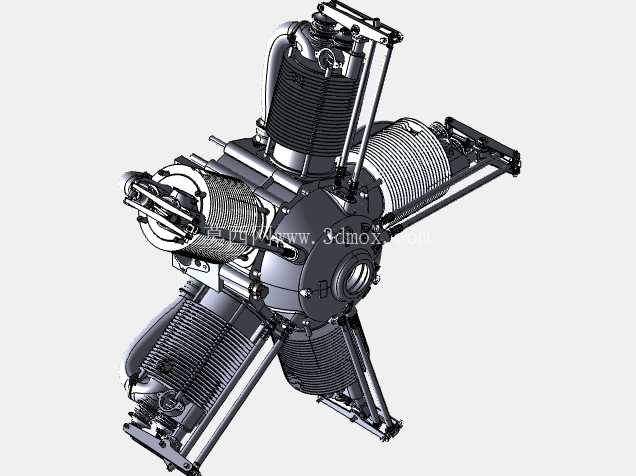

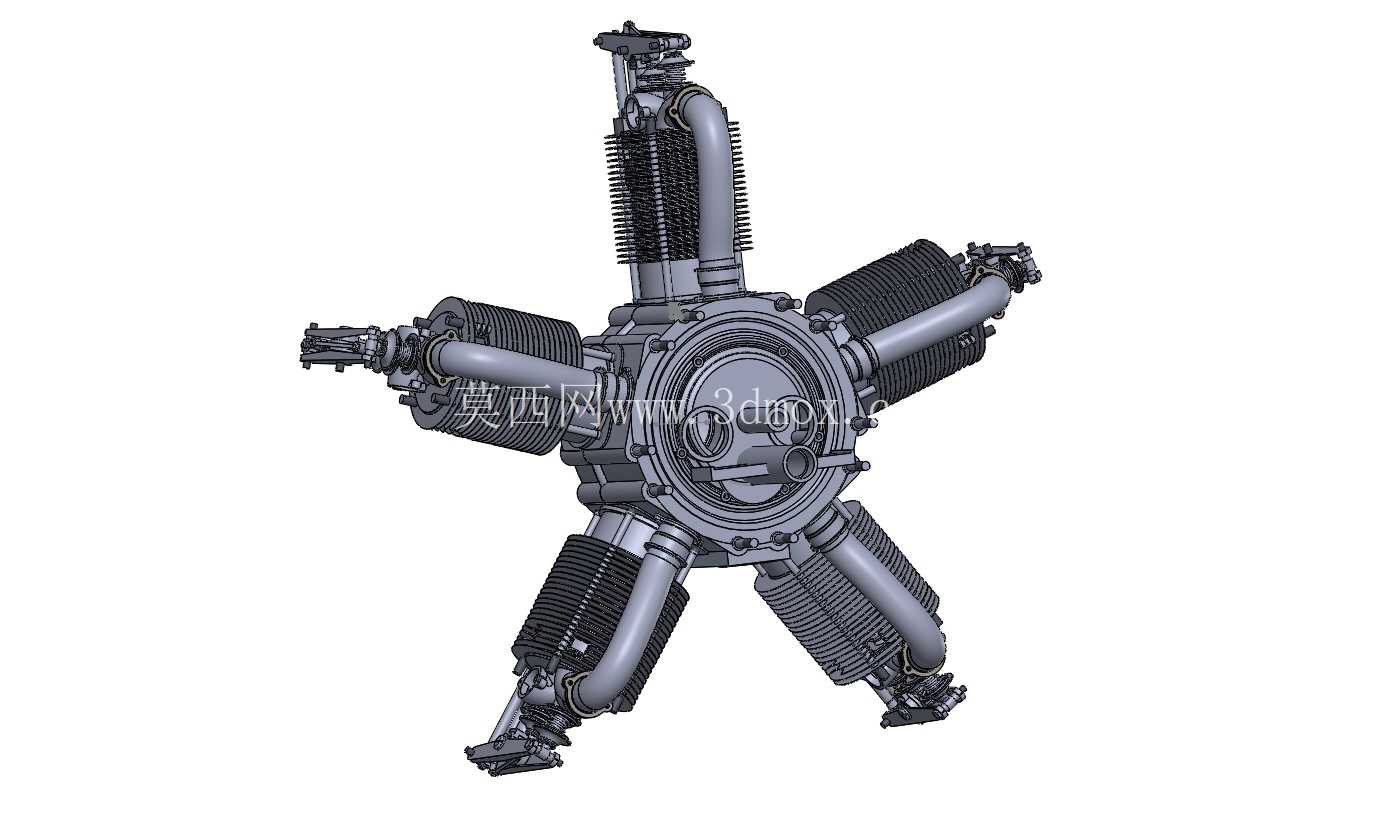

雷纳德100-120五缸星型航空动力装置

　　从实际功能层面来看，该动力装置采用活塞往复式做功原理，五个气缸按72度夹角均匀环绕中心曲轴箱布置，每一个气缸单元都独立集成了进气道、排气道、散热鳍片、气门摇臂机构与火花塞安装位，单缸的扫气效率经过结构优化，可在高转速工况下维持稳定的油气混合比，避免星型发动机常见的后排气缸充气不足问题。散热结构采用外露式大面积散热鳍片设计，不需要额外布置复杂的水冷管路与散热系统，依靠飞行过程中的迎面气流即可完成气缸工作温度的控制，大幅降低了动力系统的附属结构重量，也减少了水冷系统泄漏、管路故障带来的维护风险，非常适合轻型飞行器的简易维护需求。这款五缸星型排布的活塞动力装置，核心应用场景集中在轻型通航飞机、航空运动类飞行器、复古航模复刻以及小型无人动力伞的动力配套领域，区别于直列、V型排布的内燃机，星型结构天生具备更优的曲轴受力特性，所有气缸围绕中心曲轴呈放射状均匀分布，做功行程的冲击力可沿径向均匀传导至曲轴主轴颈，大幅降低主轴承受的交变弯矩，在相同输出功率等级下，曲轴的设计直径可以做得更小，整机自重也能得到有效控制，这对于对载荷重量极度敏感的航空类应用来说，是非常突出的结构优势。设计思路上，中心曲轴箱采用分体式拼接结构，分为前盖、主体箱体、后盖三个核心部分，各部分通过精密止口定位配合螺栓紧固，保证曲轴安装孔的同轴度公差控制在合理范围内，避免曲轴高速转动时出现偏磨、振动超标的问题。每个气缸与曲轴箱的连接采用法兰面定位，配合密封槽结构实现燃气与润滑油的密封，气缸外壁的散热鳍片采用等间距变厚度设计，靠近燃烧室位置的鳍片厚度更大、间距更小，强化高温区域的散热能力，靠近曲轴箱一侧的鳍片厚度逐步减小，在保证散热效率的同时控制整机重量。

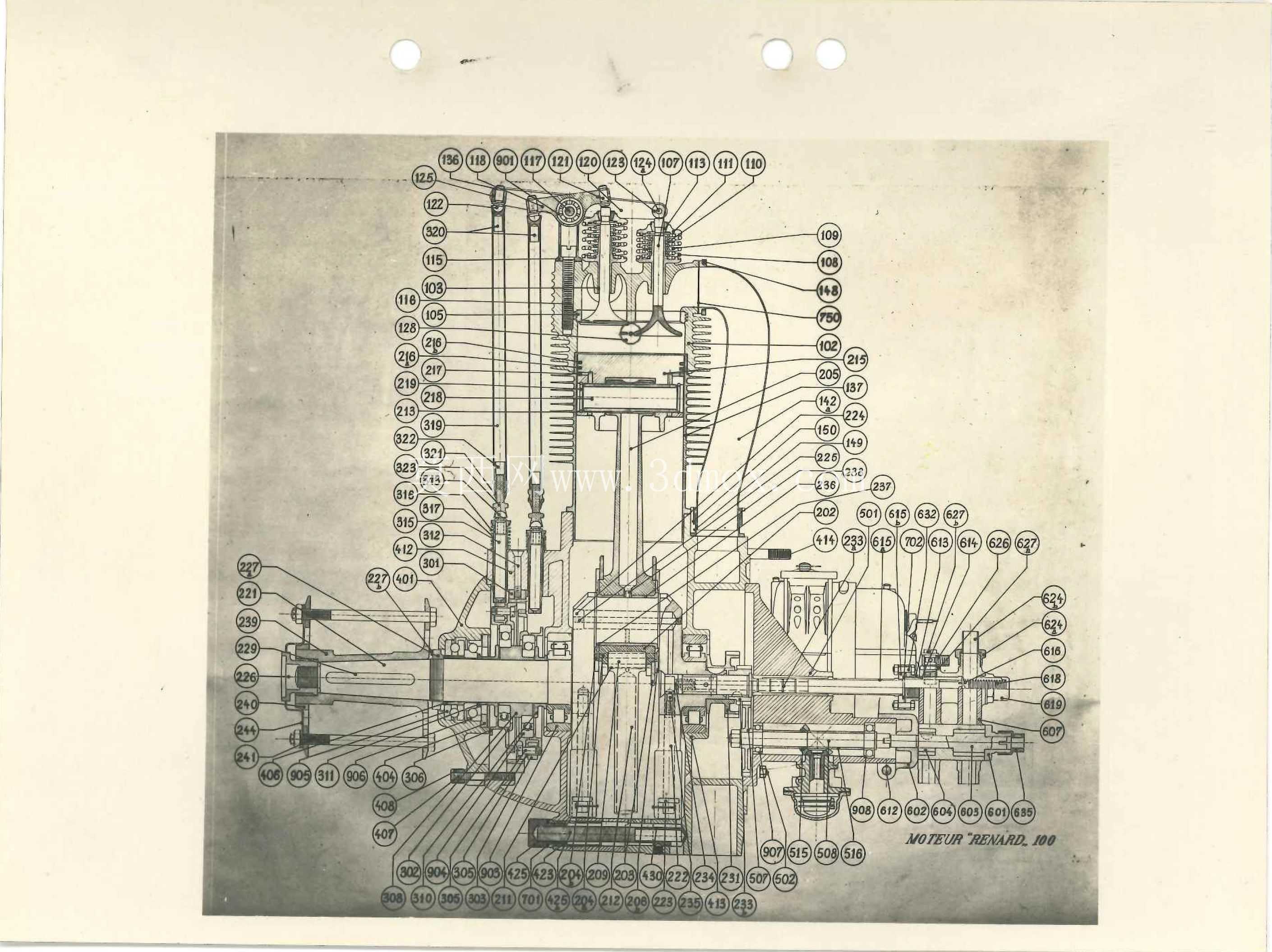

　　曲轴采用整体锻造式结构，曲柄销的位置对应五个气缸的连杆安装位，采用星形连杆排布方案，主连杆固定在其中一个气缸的活塞销上，其余四个气缸的副连杆通过铰接方式连接在主连杆的曲柄端，这种结构可以有效缩短曲轴的轴向长度，让整机的径向尺寸控制在合理范围内，不会因为多缸排布导致轴向尺寸过大影响飞行器的机头安装适配性。从安装边界来看，该动力装置的中心曲轴输出端位于整机前端，设计有标准的法兰安装盘与定位止口，可直接匹配螺旋桨的安装孔位，不需要额外设计转接法兰；后端布置有附件安装位，可集成安装磁电机、燃油泵、润滑油泵等附属附件，所有附件的安装位置都避开了迎风散热面，不会阻挡气缸散热鳍片的气流通道。

　　整机的安装支架固定点设计在曲轴箱的下部位置，三个固定点呈三角形分布，可将发动机工作时的振动均匀传导至飞行器的发动机架，配合橡胶减震垫即可有效过滤活塞往复运动产生的高频振动，避免振动传递至机身影响机载设备的正常工作。从外形尺寸的适配性来看，五缸星型结构的径向轮廓均匀对称，安装到轻型飞机机头时，可以完美匹配圆形整流罩的内部轮廓，不会出现局部结构突出导致整流罩需要额外修型的问题，气缸的径向伸出长度经过优化，在保证活塞行程足够满足排量要求的前提下，尽可能压缩了整机的最大径向直径，可适配多数轻型通航飞机的现有机头整流罩尺寸，不需要对机身结构进行大改即可完成动力替换。

　　在实际使用场景中，这类星型活塞发动机的低空运行稳定性优异，不会因为飞行姿态的大幅度变化出现润滑油供油中断的问题，因为曲轴箱的润滑油存储结构经过针对性设计，在飞行器做横滚、俯冲、拉升等机动动作时，润滑油泵依然可以稳定吸油，保证各运动副的润滑需求，这一点是很多直列发动机无法比拟的结构优势。每个气缸的气门机构采用顶置气门设计，摇臂轴的固定位置预留了润滑通道，可通过曲轴箱的压力润滑系统持续为摇臂、气门杆提供润滑油，减少高速运动下的磨损，延长动力装置的大修间隔时间。排气口统一布置在气缸的外侧下方位置，可直接连接简易的排气短管将废气导出至整流罩外，不需要设计复杂的排气汇集管路，进一步降低了附属结构的重量，也减少了排气背压对发动机输出功率的影响。进气道则布置在气缸的内侧靠近曲轴箱的位置，可通过中心进气集气腔统一为五个气缸提供过滤后的可燃混合气，保证各缸的进气均匀性，避免出现单缸混合气过浓或过稀导致的工作抖动问题。
