带加强筋法兰安装铰接支座结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:876525
  • 带加强筋法兰安装铰接支座结构设计
  • 带加强筋法兰安装铰接支座结构设计

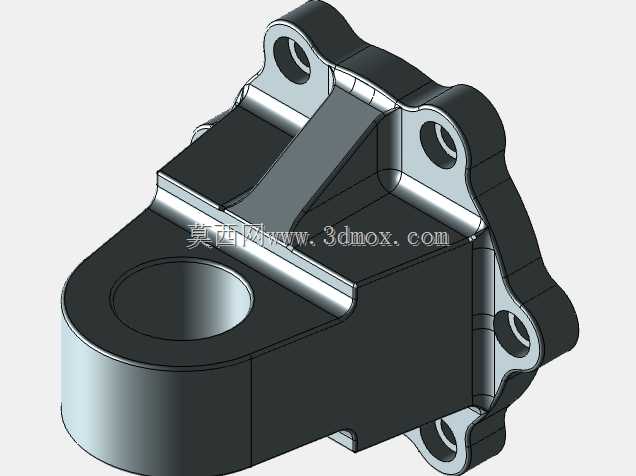

  这类带加强筋的法兰式铰接支座,在工程机械、重型输送设备、液压执行机构的铰接点位应用十分广泛,核心作用是为铰接销轴提供稳定的支撑基座,同时通过法兰面实现与设备主体结构的刚性连接,传递铰接点位的径向载荷与部分倾覆力矩。从结构功能来看,上部的吊耳式铰接孔是核心受力部位,孔壁需要承受销轴转动带来的接触压应力,因此在设计时孔的内径公差通常选取H7级配合精度,孔的轴向长度根据销轴的剪切强度计算确定,保证接触应力在材料许用范围内,避免长期运行出现孔壁压溃、椭圆变形的问题。

  下部的法兰安装边采用了多螺栓孔均布设计,法兰边的轮廓做了圆弧过渡处理,既减少了应力集中点,也能在有限的安装空间内最大化螺栓分布圆直径,提升连接的抗倾覆能力;法兰面上的安装孔为沉孔设计,安装后螺栓头部不会突出法兰平面,保证安装面与设备基体完全贴合,避免出现安装间隙导致的受力不均。连接上部铰接段与下部法兰的立板两侧,设置了三角形加强筋结构,这一设计是整个支座的强度核心,在不显著增加零件整体重量的前提下,大幅提升了立板的抗弯截面模量,能够有效抵消铰接点位受载时对立板根部产生的弯曲应力,避免长期交变载荷下出现根部断裂的失效问题。

  设计过程中,首先需要根据铰接点位的额定载荷、冲击系数计算出铰接孔的最小直径与立板厚度,再根据设备基体的安装空间确定法兰边的外轮廓尺寸与安装孔的位置分布,加强筋的厚度通常取立板厚度的0.7-0.9倍,筋板与立板、法兰面的交接处全部做R3-R5的圆角过渡,避免铸造或机加工过程中出现应力集中,同时也能减少热处理环节的开裂风险。从安装边界来看,法兰面的平面度要求控制在0.05mm以内,保证安装后与基体的贴合度;铰接孔的轴线与法兰安装面的平行度公差需要控制在0.03mm/100mm范围内,避免销轴安装后出现别劲、转动卡滞的问题,加速销轴与孔壁的磨损。

  这类零件通常采用铸钢材质毛坯,经过时效处理后再进行机加工,先以法兰面为基准粗加工各面,再精加工铰接孔与法兰安装面,保证各尺寸的形位公差符合设计要求;在实际选型应用时,需要核对铰接孔的直径与配套销轴的匹配性,同时确认法兰安装孔的孔距与设备基体的安装螺孔位置一致,避免出现安装干涉。在重载应用场景下,还可以在铰接孔内压装铜合金衬套,减少孔壁的磨损,后期维护时仅需更换衬套即可,大幅降低零件的全生命周期使用成本。整个结构的设计没有冗余的特征,所有的几何结构都围绕受力传递路径优化,载荷从铰接孔传入后,通过立板分散到两侧加强筋,再均匀传递到整个法兰面,最终通过连接螺栓分散到设备基体上,力流路径短且顺畅,没有明显的应力突变点,能够满足长期交变载荷下的使用要求。
