鼓风机上部蜗壳式外壳结构设计

　　在工业通风、物料气力输送、车间除尘、燃烧设备供风等场景中，鼓风机作为核心的流体输送动力部件，其上部外壳的结构合理性直接决定整机的气动效率、运行稳定性与装配维护便捷性。这款鼓风机上部外壳采用90度转向的蜗壳式流道设计，区别于普通直筒式风机壳体，能够在有限安装空间内完成气流方向的平顺转向，减少气流在转向过程中的涡流损失与局部阻力，适配需要侧方出风的设备安装布局，比如小型工业除尘机组的集成安装、锅炉燃烧器的供风单元配套、粮食加工设备的风送系统接驳等场景，都能通过这种转向式壳体减少外接弯头的使用，降低整个风路的沿程阻力。

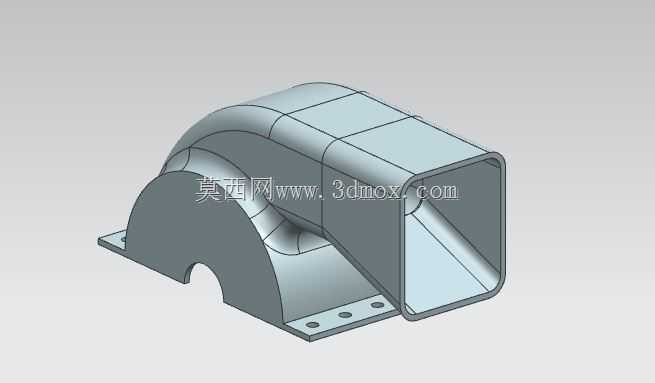

　　从结构设计逻辑来看，壳体下部的弧形避让结构是为了匹配下部叶轮组件的安装轮廓，预留出叶轮旋转的安全间隙，避免叶轮运转过程中与壳体发生刮蹭，同时弧形过渡的内壁能够顺着叶轮甩出的气流方向引导流体进入出风流道，减少气流的撞击损耗。底部的安装法兰边采用带安装孔的平板式结构，法兰边与下部机座的配合面做了平面度公差约束，安装孔的位置度按照通用风机的安装接口标准设计，能够直接匹配同规格的鼓风机下部机座，不需要额外做转接加工，法兰边的厚度经过刚度校核，在螺栓锁紧后不会发生翘曲变形，保证结合面的密封性能，减少风压泄漏。

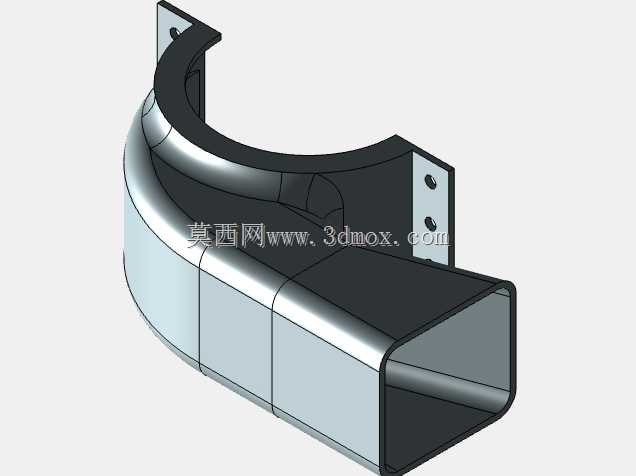

　　出风端采用方形接口设计，区别于常见的圆形出风口，方形接口更便于与方形通风管道、设备的方形进风口直接对接，减少方转圆的转接件使用，接口边缘做了外翻的加强边结构，既能够提升接口的结构刚度，避免安装过程中接口发生变形，也为后续的密封垫安装、风管法兰连接提供了平整的贴合面。壳体的流道内壁做了顺滑的曲面过渡处理，从叶轮腔到方形出风口的截面变化按照等减速流的设计逻辑做渐变，让气流在流道内逐步减速增压，降低流动过程中的湍流噪声，同时减少流道内的积尘风险，在输送含尘气流的场景中，顺滑的内壁不容易挂留粉尘，降低日常清理维护的频次。

　　从安装边界来看，这款上部外壳的整体轮廓尺寸适配小功率离心鼓风机的安装空间，底部法兰的安装孔间距、弧形避让区的半径尺寸都与对应规格的叶轮、下部机座形成尺寸链闭环，安装时只需要对准法兰孔位，放置密封垫后锁紧螺栓即可完成装配，不需要现场做修配调整。壳体的壁厚设计兼顾了轻量化与结构强度，在满足运行风压下的刚度要求的同时，尽可能降低壳体自重，减少整机的重量负载，壳体外部的分模线位置做了错位加强设计，既符合钣金冲压或者铸造成型的工艺要求，也能够提升壳体的整体抗变形能力，在设备运输、安装过程中不容易发生磕碰变形。

　　在实际应用中，这种结构的上部外壳能够适配多种工况的使用需求，比如在车间岗位送风的小型风机中，这种转向式壳体可以直接调整出风方向，不需要额外加装导风弯头；在小型物料输送风机中，顺滑的流道不会造成物料卡滞，方形接口也便于和输送管路快速连接；在设备配套的冷却风机单元中，紧凑的90度转向结构能够缩小整个风机单元的安装占用空间，便于在设备内部的有限空间内完成布局。设计过程中针对流道的曲率做了多次迭代，避免出现曲率突变的区域，防止气流在局部形成低压区造成的气动噪声，同时也避免了局部流速过快造成的壳体磨损，在输送含硬质颗粒的气流时，能够有效提升壳体的使用寿命。
