喷气发动机径向叶片压缩风扇结构

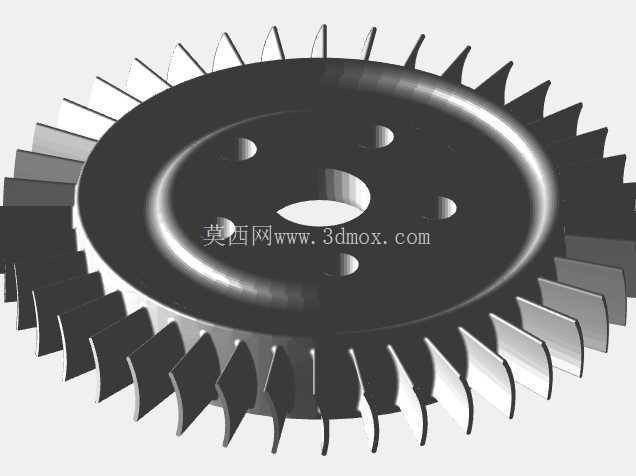

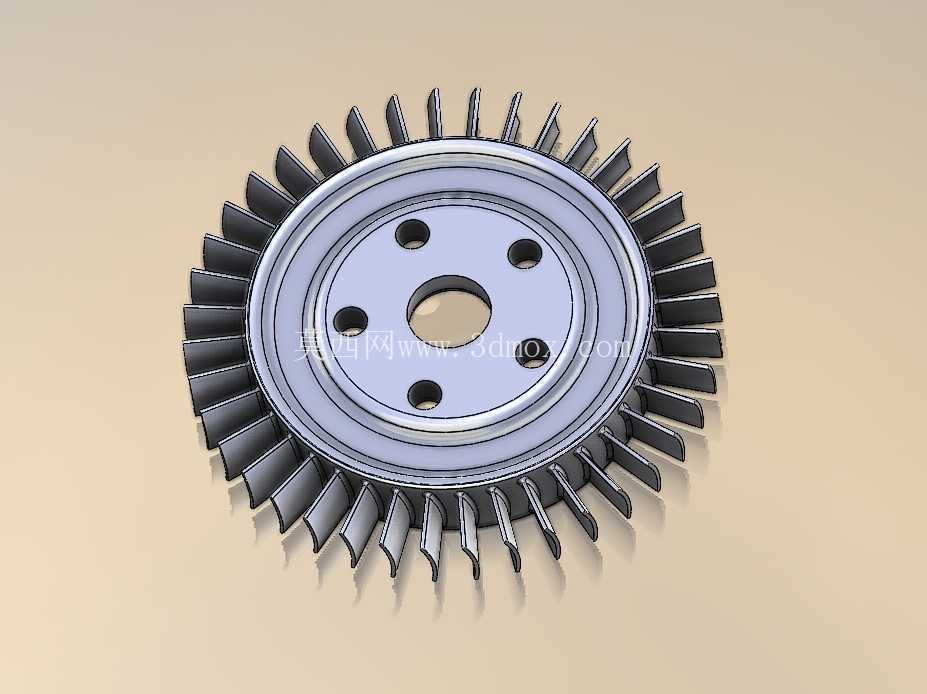

在燃气涡轮与航空喷气动力装置的压缩段架构中，这类径向排布叶片的压缩风扇是核心做功部件，直接决定了进气压缩环节的气流增压效率与流场均匀性，其结构设计的合理性会直接影响整台动力装置的喘振边界与工作稳定性。从实际工程应用场景来看，这类结构不仅可作为微型涡喷、航模动力装置的压气机级组件参考，也能作为燃气轮机原理教学、动力结构可视化演示的具象载体，帮助设计人员快速理解轴流压气机首级叶轮的载荷传递路径与气流导向逻辑。

从功能特性上看，该压缩风扇的核心作用是对轴向进入的来流进行做功加压，通过径向均匀分布的扭曲叶片将机械能转化为气流的压力能，每一片叶片的型线都经过流道适配设计，叶根位置厚度更大以承接高速旋转带来的离心载荷，叶顶位置厚度收窄以减少叶尖间隙带来的气流泄漏损失。中心轮毂上均匀开设的螺栓孔是安装定位的核心接口，这类孔位的位置度公差需要严格控制，否则高速旋转时会产生额外的不平衡量，引发整轴振动超限。轮毂中心的通孔是与传动轴配合的安装位，孔的内径尺寸需要与驱动轴的轴径做过渡配合设计，保证扭矩传递的可靠性，同时避免配合间隙过大导致的动平衡失效。

设计思路上，这类练习级别的压缩风扇结构优先还原了真实压气机叶轮的核心结构特征：首先确定轮毂的基准直径与整体外径的比例关系，真实压气机的轮毂比通常会根据压比需求调整，该结构选取的轮毂比适配小流量微型动力装置的参数区间，叶片数量选取了兼顾流道通流面积与单叶片载荷的数值，避免叶片过密导致的流动阻力过大，也防止叶片过疏引发的单叶片载荷过高、气流增压不足问题。叶片的安装角沿叶高方向做了渐变设计，从叶根到叶顶的安装角逐步减小，适配不同半径位置的圆周速度差异，保证沿叶高方向的气流折转角尽量均匀，减少径向二次流的产生。

安装边界层面，该风扇的轴向定位依靠轮毂端面与轴肩的贴合实现，周向定位可通过螺栓孔穿装紧固螺栓或者与轴的键连接实现，整体轴向尺寸需要匹配压气机机匣的内部流道宽度，叶片外沿与机匣内壁的间隙需要控制在合理区间，间隙过大会导致气流回流降低压气效率，间隙过小则可能在高速旋转热态膨胀时出现叶尖刮蹭机匣的故障。叶片的型面设计没有做过度的复杂弯掠，保留了基础的气动型面特征，适合作为结构装配练习、渲染可视化的基础模型，能够帮助初学者快速掌握叶轮类零件的建模逻辑：先绘制轮毂的旋转基体，再通过单叶片的草图绘制、特征放样生成单个叶片结构，最后通过圆周阵列完成全部叶片的排布，再对安装孔、中心配合孔做特征切除，最终完成整体结构的建模。需要明确的是，这类练习结构未做实际工程应用所需的气动计算、强度校核与振动特性验证，不能直接用于真实动力装置的加工装配，仅作为结构认知、建模练习与原理演示使用，若要应用于实际工程场景，还需要结合具体的流量、压比、转速参数对叶片型线、轮毂厚度、孔位强度做针对性的优化计算，完成离心载荷下的应力校核、振动模态分析，避免高速旋转时出现叶片断裂、轮毂开裂等失效问题。
