开关电源钣金外壳结构设计方案

在开关模式电源单元的整机结构设计环节，钣金外壳是兼顾内部器件防护、散热通路构建、外部接口适配的核心承载部件，这套结构方案完全围绕SMPS电源的实际装机需求展开，没有冗余的装饰性设计，每一处折弯、开孔、压型都对应明确的工程功能。从实际应用场景来看，这类钣金外壳多用于台式PC主机电源、工业控制柜内置供电模块、小型通讯设备供电单元的外部封装，需要在有限的安装空间内，完成内部PCB板、变压器、滤波电容、散热风扇的位置固定，同时预留足够的通风面积带走功率器件工作产生的热量，还要保证外壳自身的结构强度，满足装配、运输、长期使用过程中的抗形变要求。

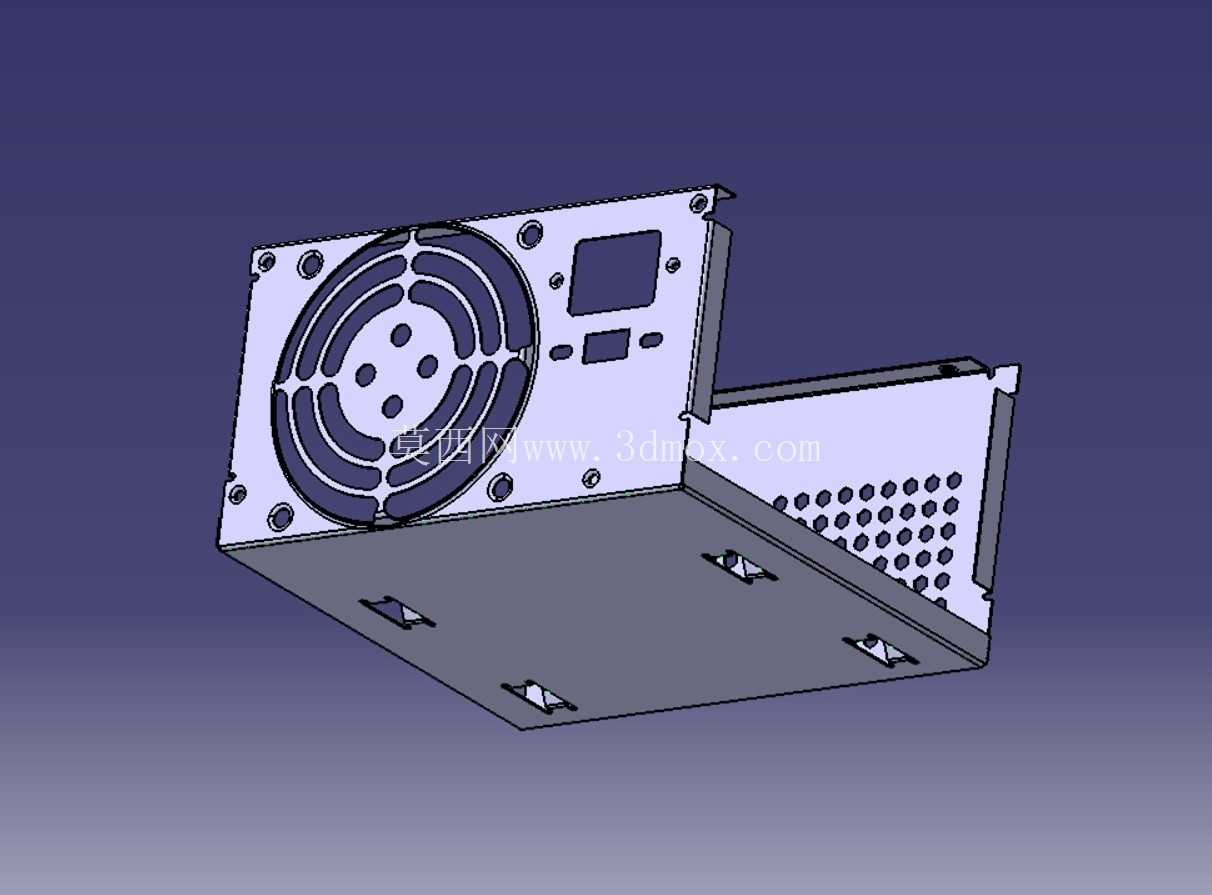

设计思路上完全遵循钣金加工的工艺特性，所有折弯位置都预留了合理的弯曲半径，避免折弯过程中出现板材开裂或者回弹超差的问题，底盘部分采用一体折弯成型的结构，减少额外的拼接连接件，既可以提升整体结构刚度，也能降低装配环节的零件数量与工时成本。风扇安装位的格栅切口采用阵列式排布，格栅条的宽度与间隙经过匹配计算，既不会因为开孔过大降低安装面的结构强度，也不会因为开孔过小阻挡冷却风的进风通路，风扇安装孔的位置严格对应标准80mm/90mm轴流风扇的安装孔距，不需要额外制作转接件就可以直接完成风扇固定。

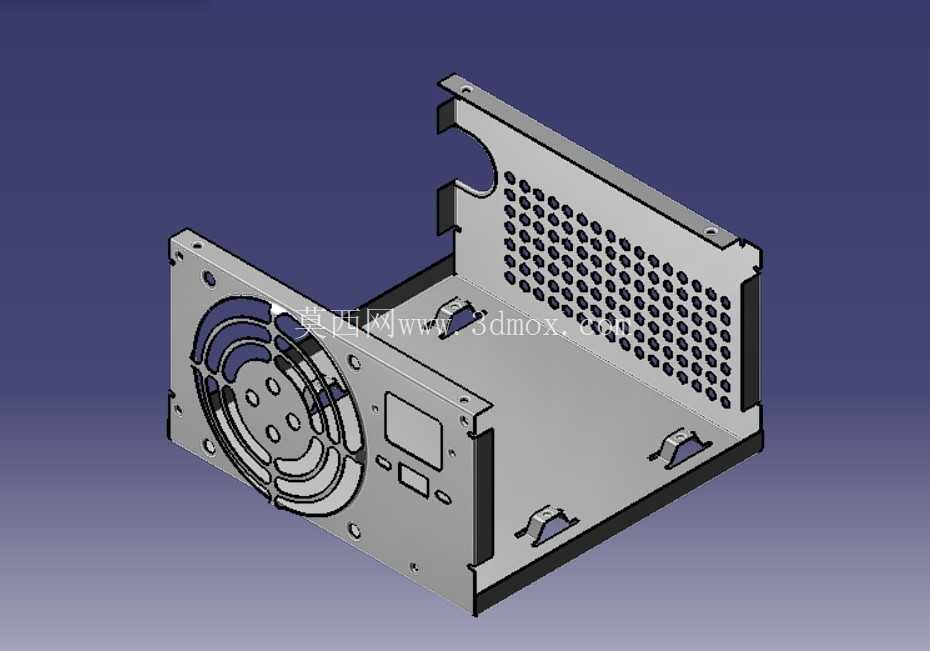

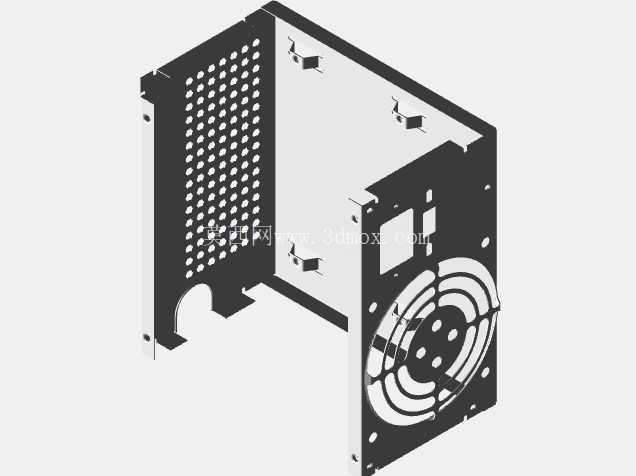

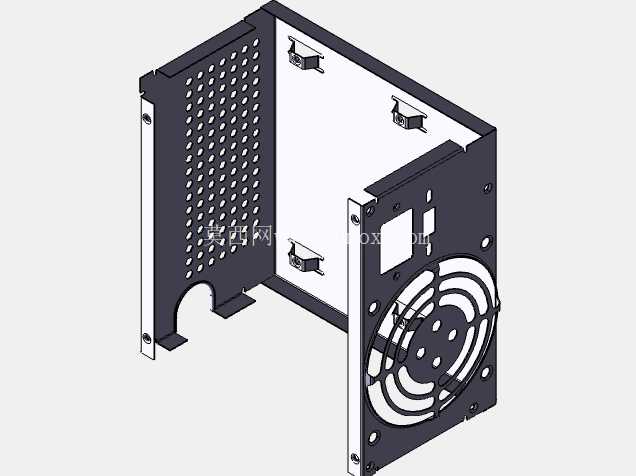

侧面的通风孔采用密集圆孔阵列设计，开孔区域完全对应内部功率器件的发热位置，冷却风从风扇格栅进入壳体内部后，可以顺着侧面通风孔形成顺畅的散热风道，避免壳体内出现热量淤积的死角。电源输出接口、输入接口、电源开关的开口位置完全遵循行业通用的尺寸规范，开口边缘做了折边处理，既可以提升开口处的结构强度，也能避免装配时锋利的板材边缘划伤线材或者操作人员。壳体上的几处压型卡点是为PCB板安装预留的固定位，不需要额外加装铜柱就可以完成电路板的卡装定位，装配时可以直接将PCB板顺着卡槽推入到位，再通过侧边的螺丝完成最终固定，大幅提升装配效率。

从安装边界来看，这类电源外壳的外形尺寸完全匹配标准ATX电源的安装仓尺寸，壳体外部的固定孔位对应机箱电源位的标准安装螺柱位置，装入机箱后不需要额外调整就可以完成对位固定，壳体的折弯边高度控制在合理范围内，既可以给内部元器件留出足够的安装空间，也不会因为壳体过高占用机箱内部的其他硬件安装空间。壳体表面的所有连接位置都采用自攻螺丝固定位设计，不需要额外焊接螺母，板材厚度选用常规冷轧钢板规格，在保证结构强度满足抗冲击、抗形变要求的前提下，尽可能控制整体重量，同时也能满足电磁屏蔽的相关要求，避免电源工作时的电磁干扰向外扩散影响其他硬件正常工作。

在细节处理上，所有外露的板材边缘都做了折边或者去毛刺处理，避免装配和维护过程中出现割手的问题，壳体底部的几处内凹压型是为了提升底板的结构刚度，避免长期使用后底板出现凹陷变形，影响内部元器件的固定稳定性。整个结构没有复杂的特殊加工工艺，所有特征都可以通过常规的钣金冲压、折弯、冲孔工艺完成加工，不需要开制复杂的特殊模具，能够有效控制批量生产的加工成本，同时也能缩短生产加工的周期，快速适配不同功率等级电源产品的外壳需求。
