上乌瑟尔UR2星型航空活塞动力装置

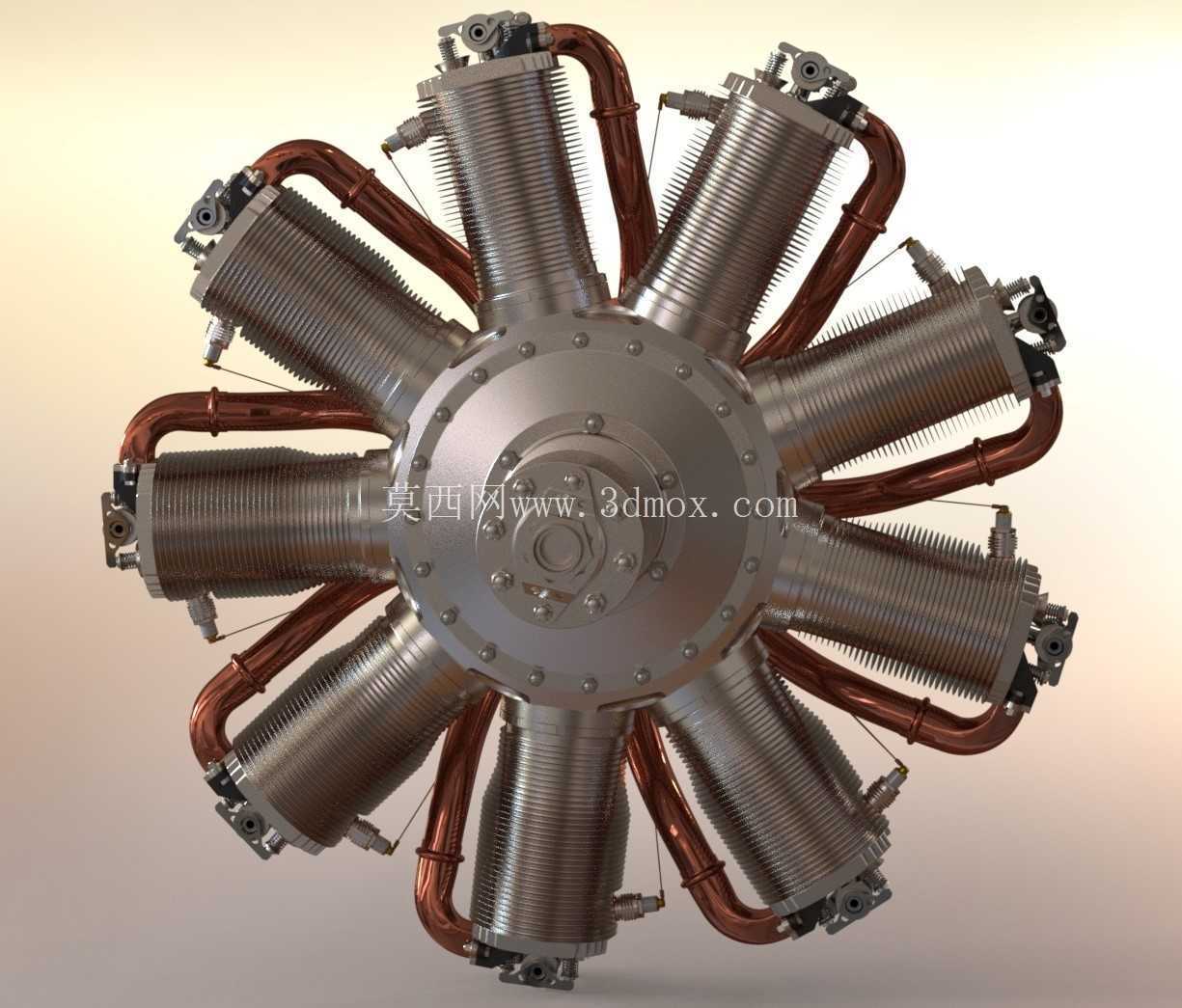

　　这款星型活塞动力装置，是早期轻型单发航空器的核心动力输出单元，主要适配单座轻型歼击机、竞速运动飞机这类对整机重量、迎风阻力、动力响应速度有严苛要求的航空场景，在一战时期的前线作战机型上曾有广泛装机记录。区别于直列、V型活塞动力的布局逻辑，该动力采用9缸圆周辐射式排布设计，所有气缸以曲轴中心为原点呈等角度环形阵列，这种布局首先解决了早期航空活塞机的风冷散热痛点——飞行过程中迎面气流可以无遮挡扫过每一个气缸的散热鳍片，不需要额外布置复杂的水冷管路、散热水箱与冷却液循环系统，直接砍掉了整套水冷系统的重量与故障点，非常适配当时低空低速的飞行作战场景。

　　从结构设计逻辑来看，整台动力的核心承载件是中心的曲轴箱壳体，所有气缸通过螺栓沿径向固定在曲轴箱的安装止口上，每一个气缸都独立集成了进气道、排气道、活塞连杆组件，外露的铜质管路是各缸的排气歧管，顺着气缸外侧的弧度排布，既不会遮挡气缸散热鳍片的迎风面，也能将各缸燃烧后的废气顺畅导出至机身侧方的排气口，避免废气冲刷机身蒙皮造成结构损伤。配气机构的设计是这款动力的核心技术特点，没有采用传统顶置凸轮轴的长传动结构，而是通过布置在曲轴端的凸轮盘来驱动所有气缸的进排气门，凸轮盘随曲轴同步转动，通过型线轮廓依次触发各缸的气门挺柱，精准控制进排气门的开启与关闭正时，这种结构大幅缩短了配气传动链的长度，减少了高转速下的配气传动冲击，也降低了整台动力的径向尺寸，让整机的迎风面轮廓更紧凑，适配轻型飞机窄小的机头安装空间。从安装边界来看，整台动力的安装接口集中在曲轴箱后端的安装法兰上，法兰上预留的螺栓孔位与飞机机身的发动机架安装点完全匹配，安装时只需要将曲轴输出端与机头的螺旋桨减速器对接，固定法兰螺栓即可完成核心安装，不需要额外设计复杂的转接支架。曲轴的输出端采用锥面配合加键传动的结构，能够稳定传递大扭矩输出，驱动螺旋桨产生拉力，同时曲轴端预留的附件传动接口，可以驱动磁电机、滑油泵等必要附件工作，不需要额外布置附件驱动电机，进一步简化了整机的动力系统结构。

　　在实际使用场景中，这类星型活塞动力的维护便利性远优于同期的水冷直列发动机，地勤人员可以直接在机头位置对任意一个气缸进行检修、火花塞更换或者气缸密封件更换作业，不需要拆解大量周边附件，在前线机场简陋的维护条件下，能够大幅缩短战机的再次出动准备时间。气缸本体采用散热鳍片一体化设计，鳍片的间距、厚度经过反复优化，在保证气缸本体结构强度的前提下，最大化散热面积，即使在夏季地面怠速运转、迎面气流速度较低的状态下，也能保证气缸温度维持在合理工作区间，不会出现过热拉缸的故障。

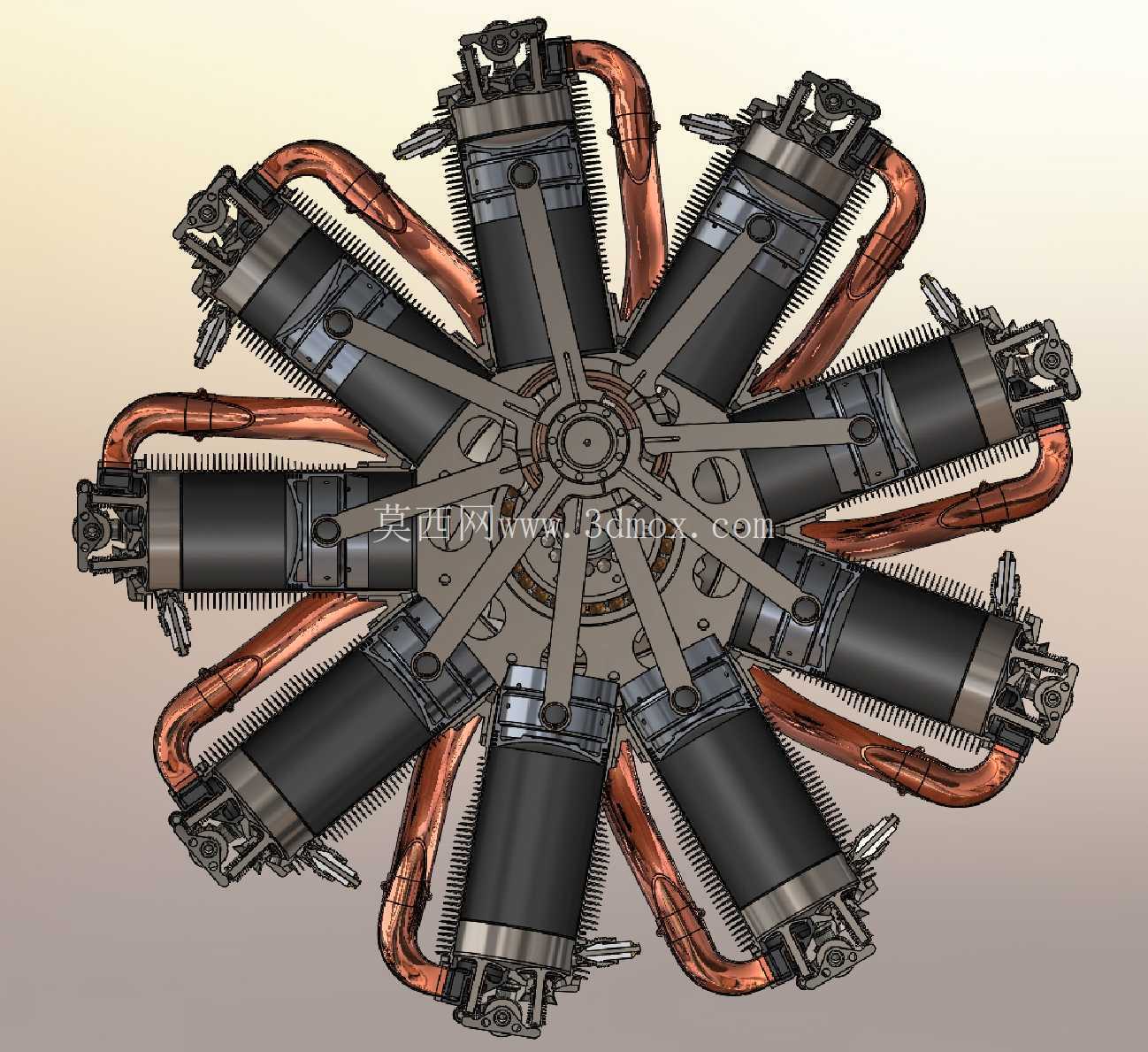

　　每缸的连杆采用铰接式结构，所有连杆的大端共同连接在曲轴的曲柄销上，这种设计既保证了各缸活塞的运动相位精准对应做功顺序，也控制了曲轴的轴向长度，让整台动力的重心尽可能靠近机身安装法兰位置，减少飞行过程中发动机重量对整机俯仰配平的影响。外露的管路除了排气歧管，还有部分滑油管路，顺着气缸间隙布置，固定卡箍的位置都经过振动校核，避免发动机运转过程中管路出现共振断裂的问题，所有管路的弯折半径都符合航空管路的设计规范，不会出现弯折过度导致管路通径变小、介质流动阻力增大的问题。
