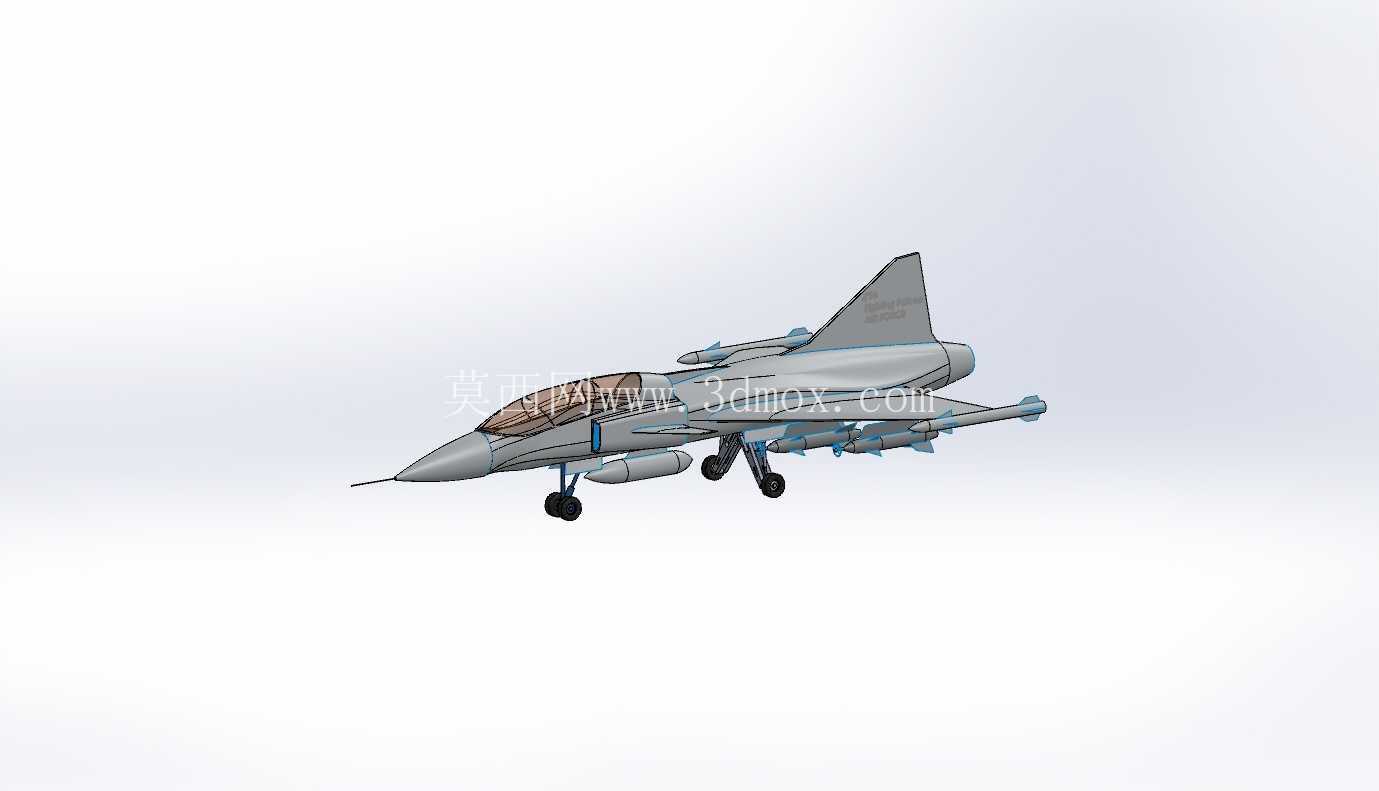

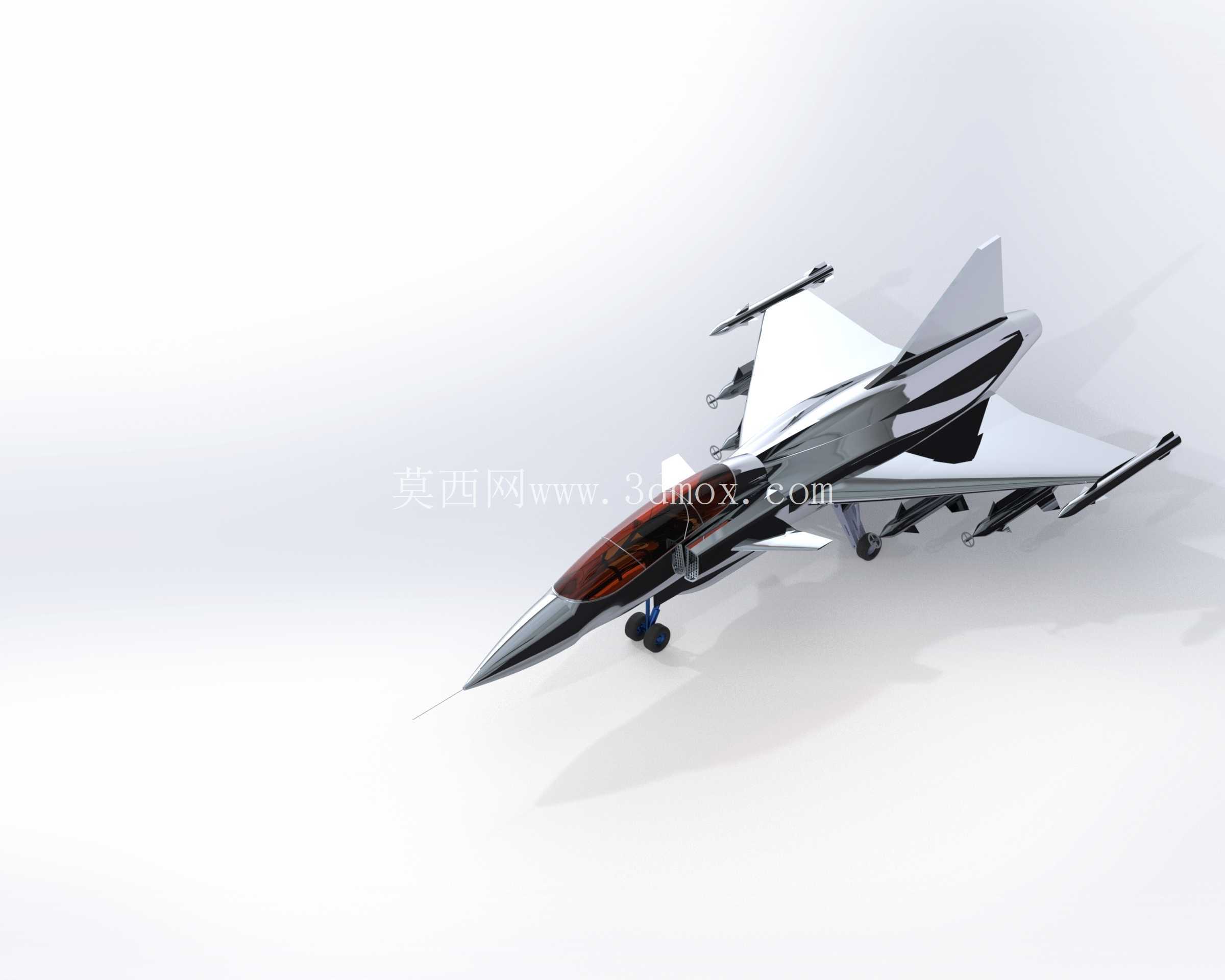

萨博JAS39GRIPEN-E战斗机曲面结构设计

这款萨博JAS39GRIPEN-E的三维结构设计，核心围绕轻型多用途战斗机的实际作战使用场景展开，在建模阶段就充分考虑了战机在近距空中支援、制空作战、对地对海精确打击等不同任务模式下的结构适配性。从气动外形的设计逻辑来看，整机采用近距耦合鸭式布局，建模过程中优先保证鸭翼与主翼的涡流耦合效率，鸭翼的后掠角度、相对主翼的安装高度与前后位置差，都严格按照真实战机的气动参数进行曲面拟合，确保模型能够准确还原真机在大迎角飞行状态下的升力特性，避免普通简化模型常见的气动外形失真问题。

在机身结构的建模处理上，采用曲面模块化拆分思路，将机头雷达罩、座舱段、进气道、机身中段主承力舱段、发动机舱段、尾段分别进行独立曲面构建后再做拼接缝合。机头部分的棱线设计完全贴合真机的隐身修型思路，曲面过渡处的曲率连续精度控制在G2以上，既保证了雷达罩内设备安装的空间边界，也还原了真机降低正面雷达反射截面积的修型特征。座舱盖采用整体式曲面成型设计，建模时预留了座舱盖框架、弹射座椅安装的空间边界，风挡的后掠角度与机身棱线的衔接完全对齐，没有出现曲面错位的问题。两侧进气道采用肋部斜切进气设计，建模时精准还原了进气道唇口的收缩角度、附面层隔道的间隙尺寸，确保进气道内部的流道曲面光滑过渡，能够准确反映真机在不同飞行速度下的进气效率特性。

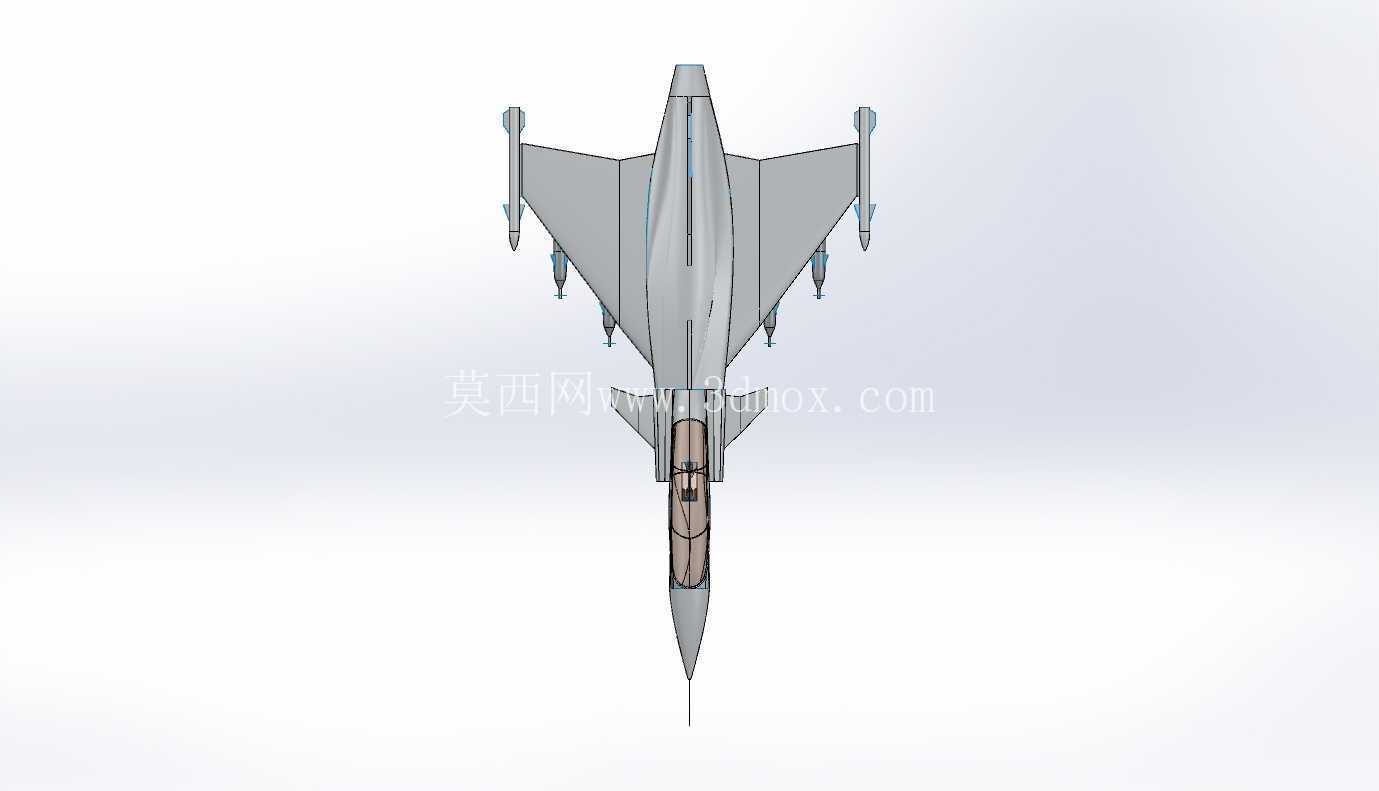

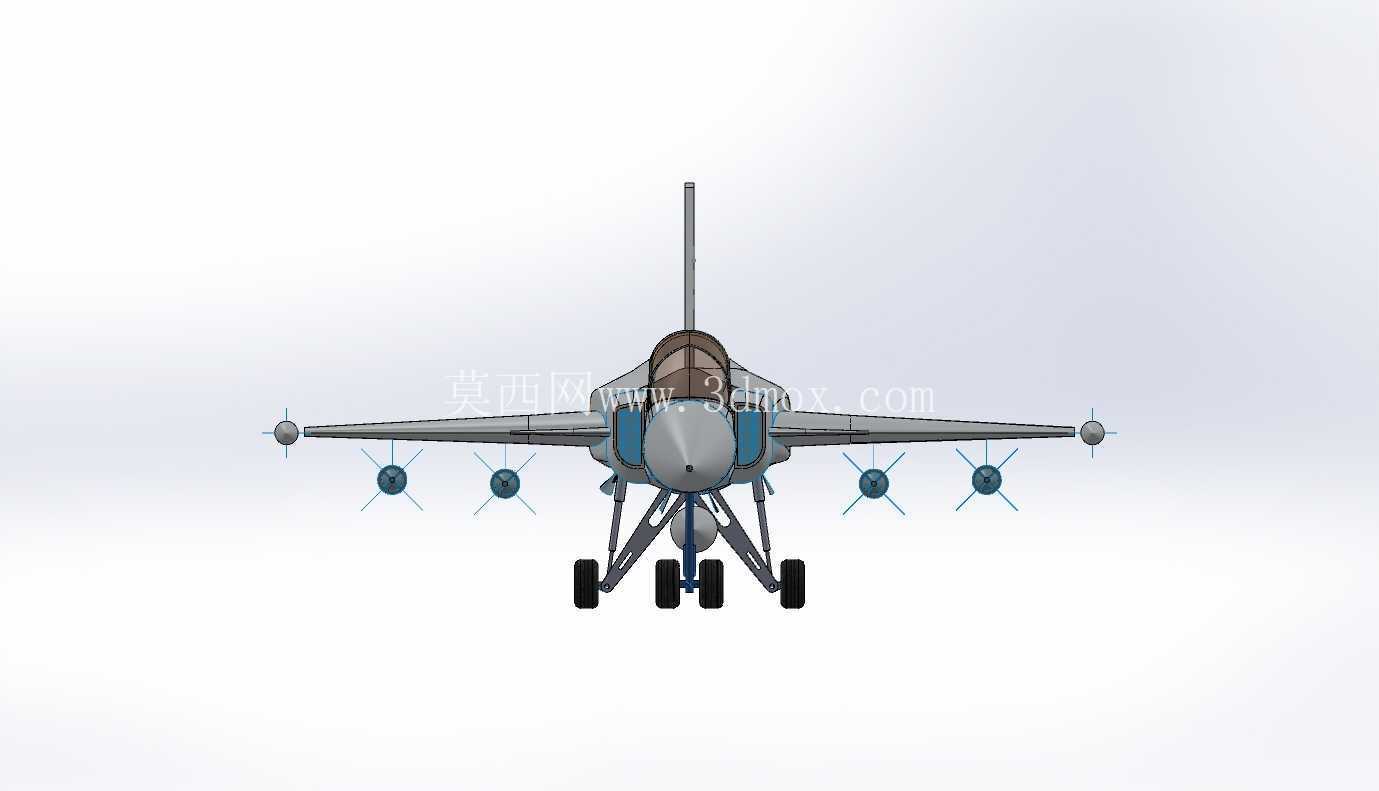

主翼的设计采用三角翼切尖构型，建模时严格还原了主翼的下反角度、前缘后掠角、翼型相对厚度，机翼前缘的机动襟翼、后缘的升降副翼都做了独立的结构分块，预留了舵面偏转的活动间隙，能够直观展示真机舵面的操纵行程范围。翼下的武器挂点位置按照真实战机的挂载布局进行定位，从翼尖到翼根依次预留了近距空空导弹、中距空空导弹、对地精确制导武器、副油箱的安装接口位置，每个挂点的安装座曲面都与机翼下表面做了曲率连续过渡，没有出现生硬的拼接棱角。机身尾部的发动机尾喷管采用收敛-扩张结构建模，预留了喷管调节片的活动结构空间，尾椎的尺寸与尾翼的相对位置完全匹配真机的气动配平要求，双垂尾的外倾角度、后掠角度都严格按照真机参数构建，保证航向稳定性的结构特征准确还原。

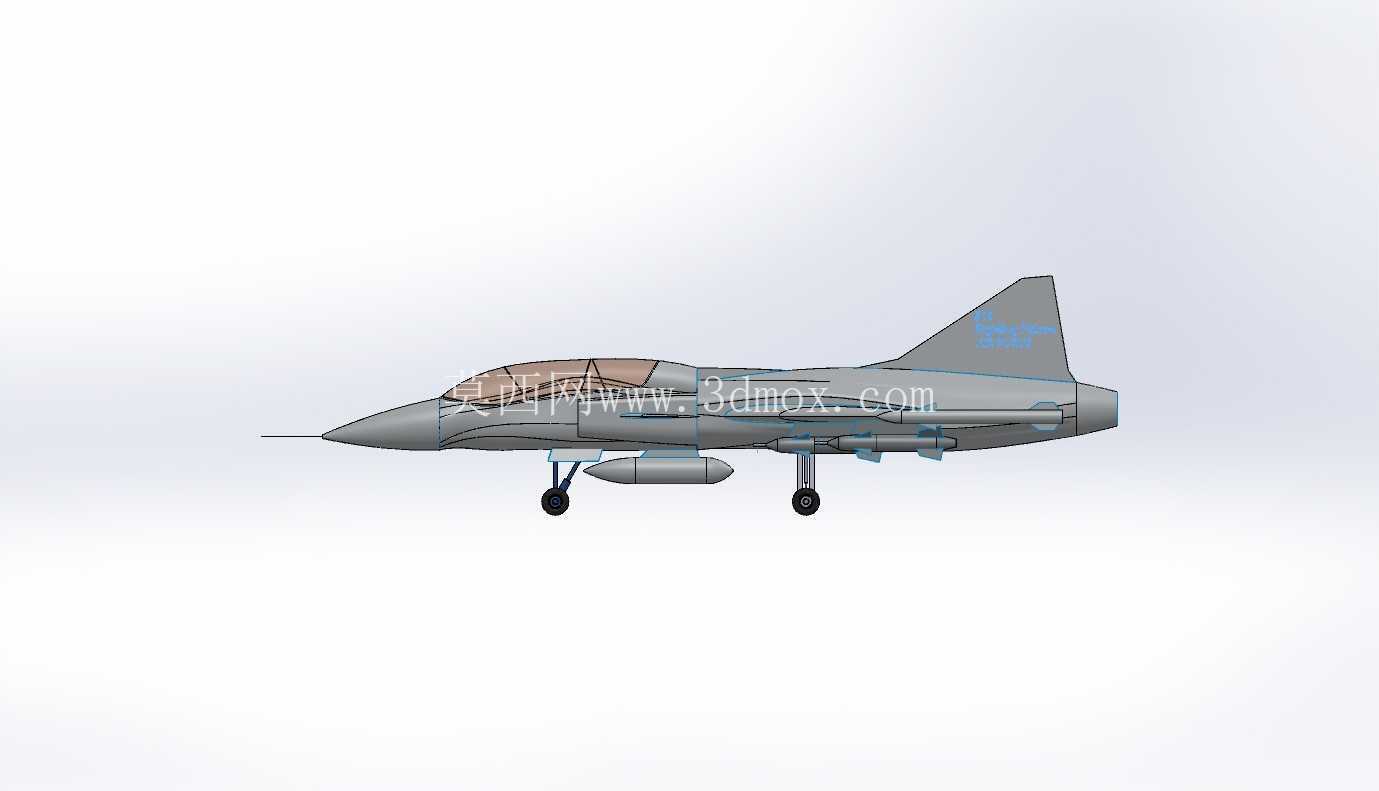

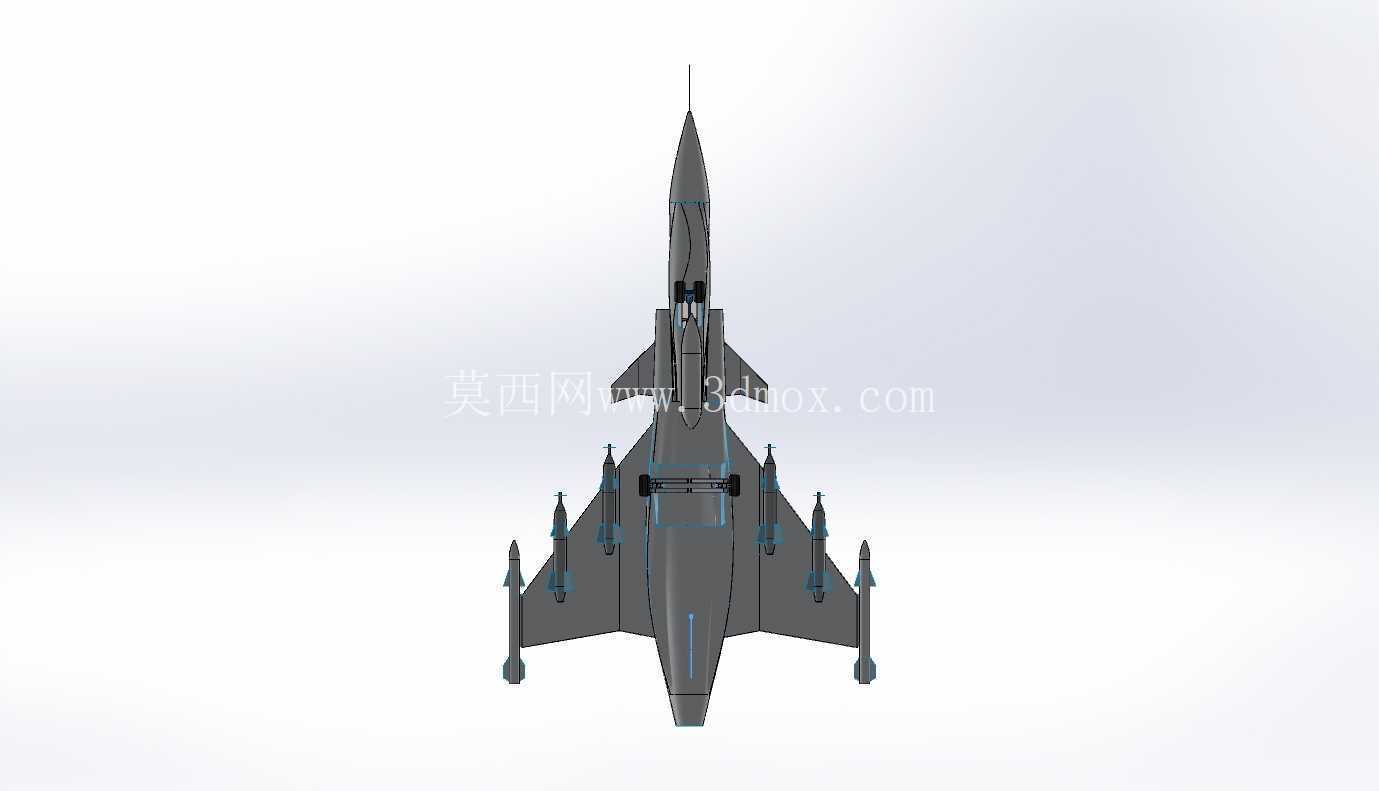

从安装边界与尺寸控制来看，建模过程中严格对标真机的长宽高比例，整机长度与翼展的比例控制在1.4:1左右，机身最大宽度位于进气道段，高度方向从起落架舱底部到垂尾顶端的尺寸比例完全符合真机的尺寸规范。起落架舱的位置按照前三点式起落架布局进行预留，前起落架位于座舱下方靠后位置，主起落架收纳于机身中部翼根处，舱门的曲面与机身表面完全齐平，闭合状态下没有突出的结构棱角。机身上的辅助进气口、雷达告警天线、编队灯等小型结构件都做了等比例还原，位置精度控制在毫米级，避免了简化模型常出现的细节缺失问题。

在实际应用层面，这套高精度曲面模型既可以用于航空装备科普展示中的结构演示，也能够作为航模设计、飞行器气动教学的参考基准，还可以为军用航空器的外观设计、结构布局优化提供直观的三维参照。建模过程中所有曲面都经过曲率检查，没有出现碎面、收敛褶皱等问题，整体曲面质量能够满足后续渲染展示、3D打印验证、结构仿真分析等不同场景的使用要求，相较于普通的块面拼接模型，能够更准确地反映这款轻型战斗机的真实结构特征与气动设计逻辑。
