泥浆流体输送卧式离心泵结构设计

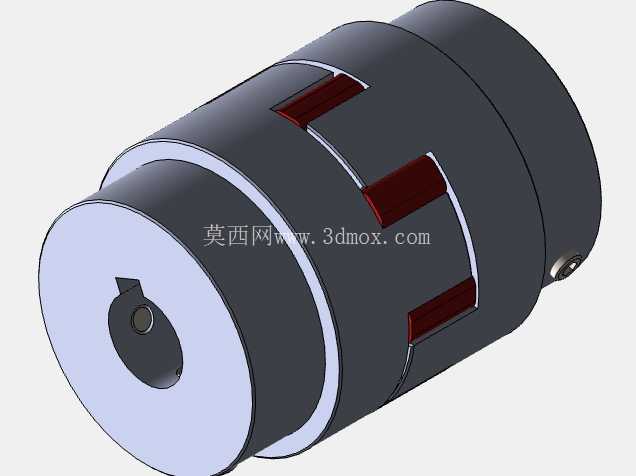

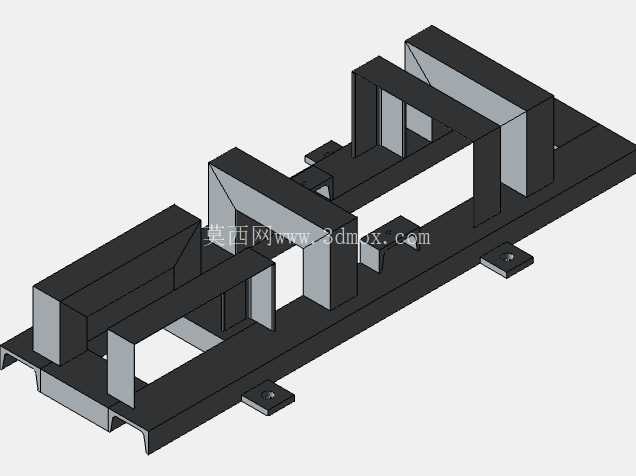

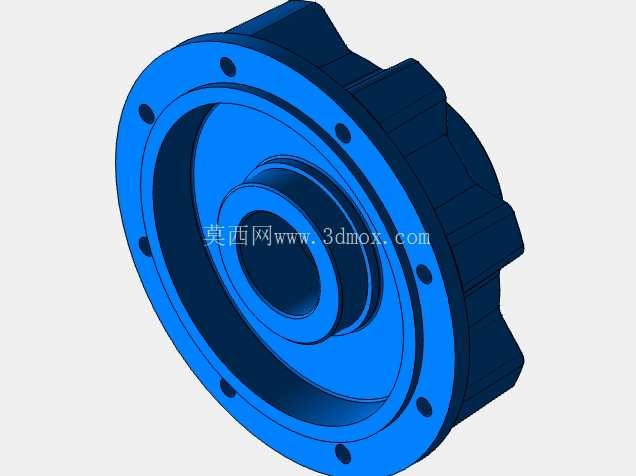

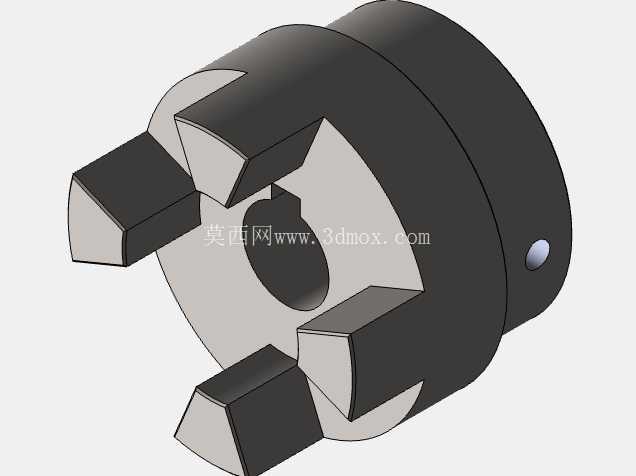

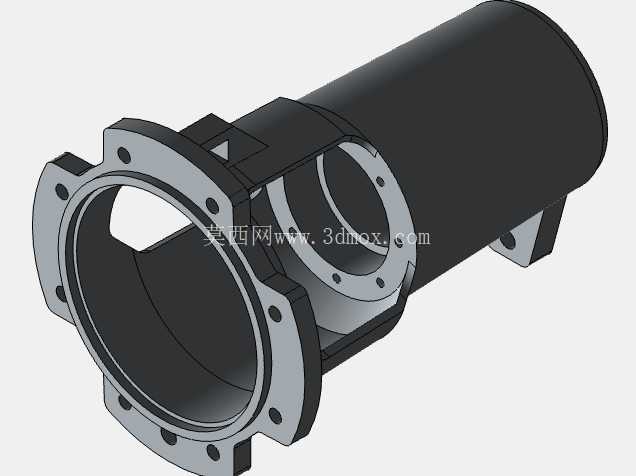

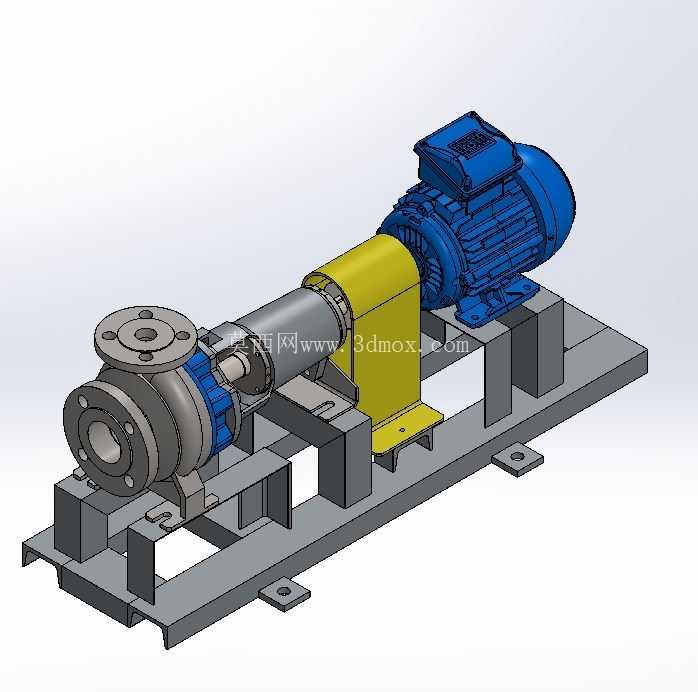

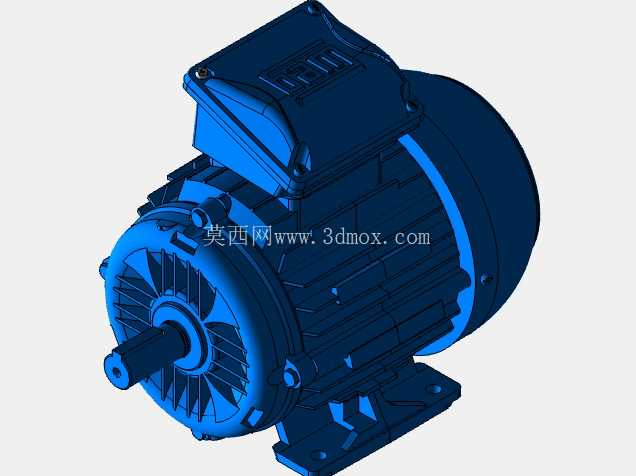

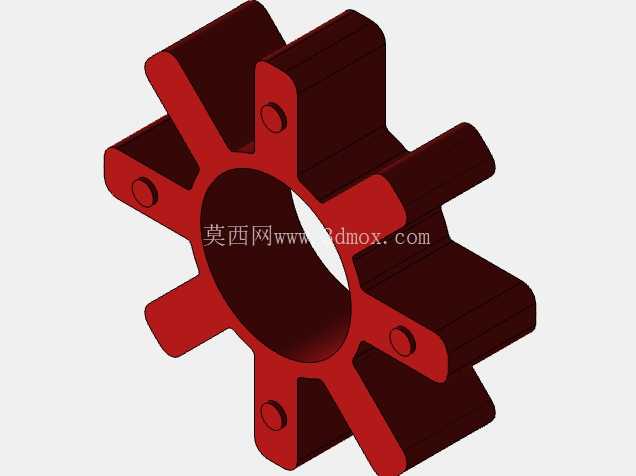

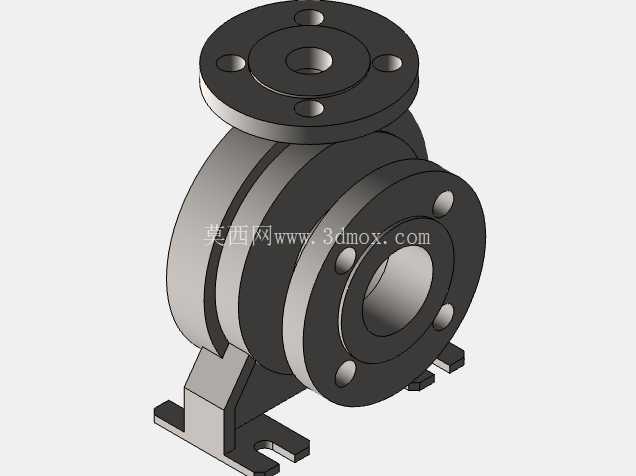

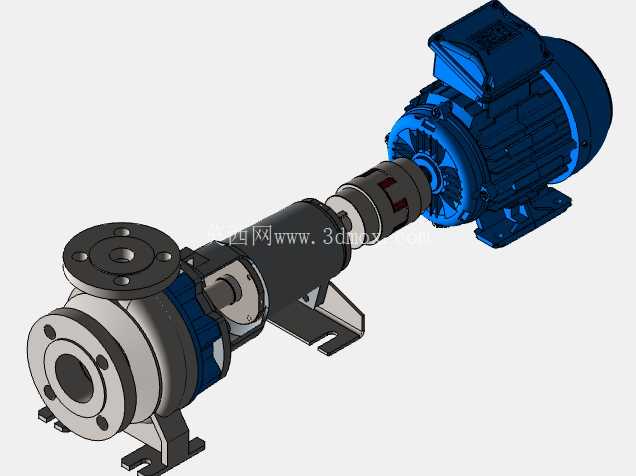

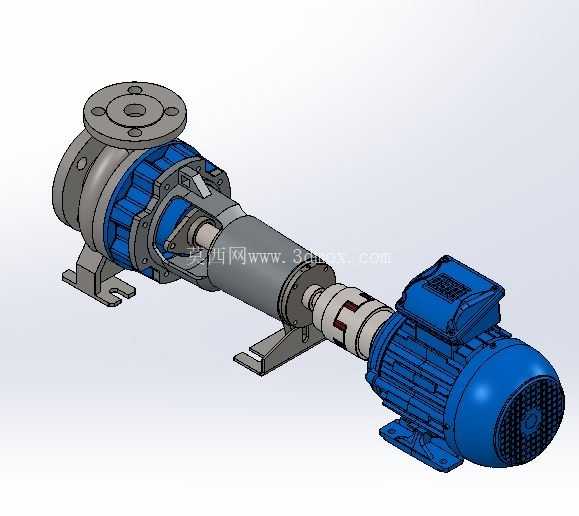

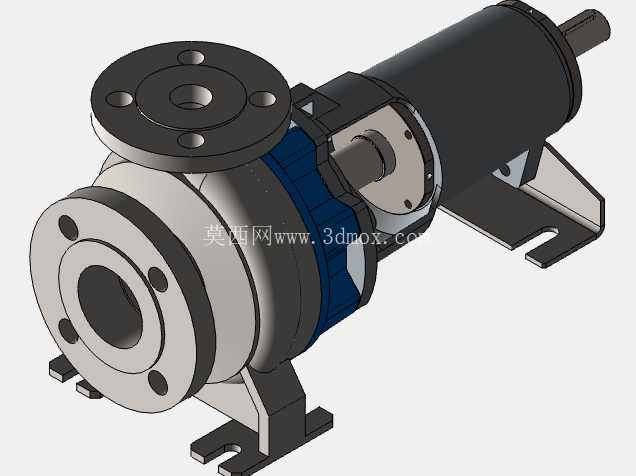

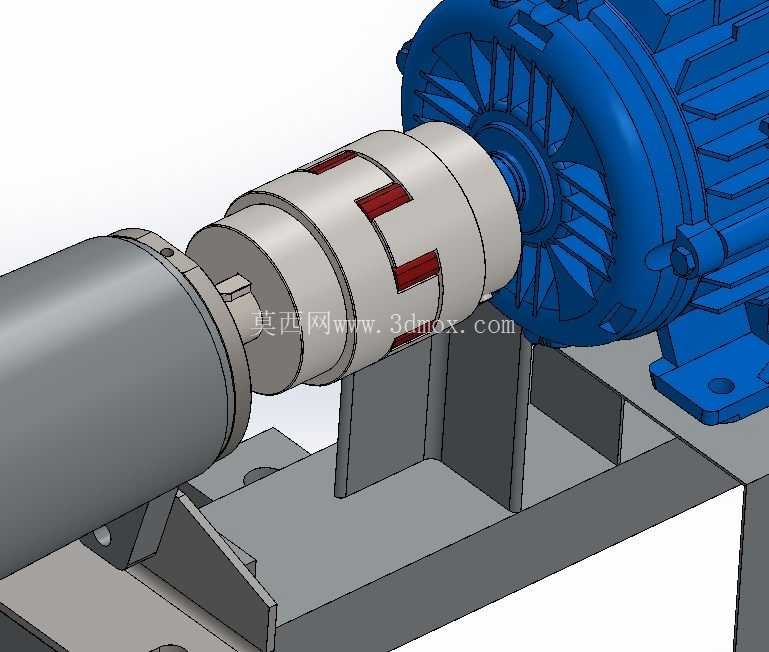

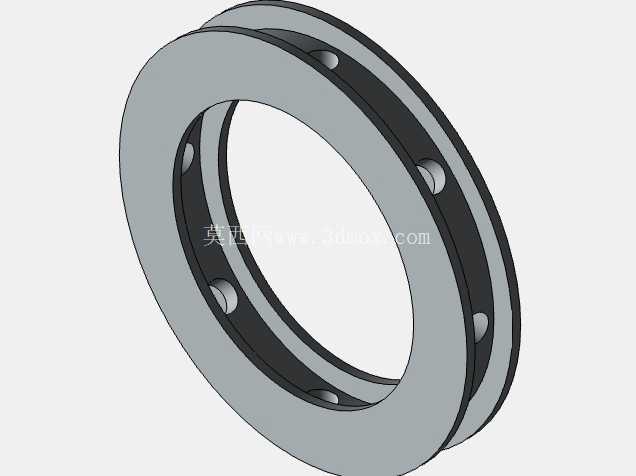

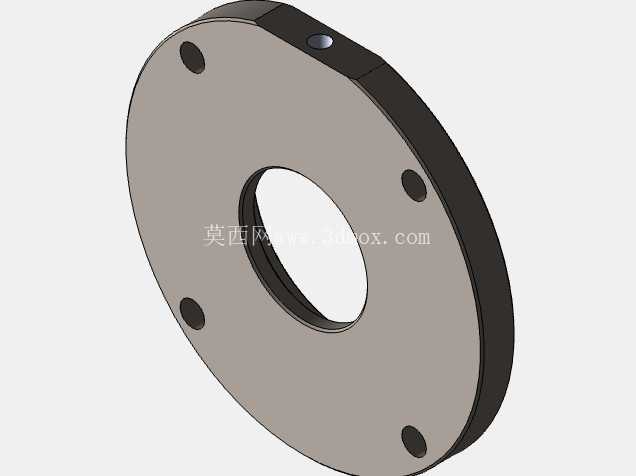

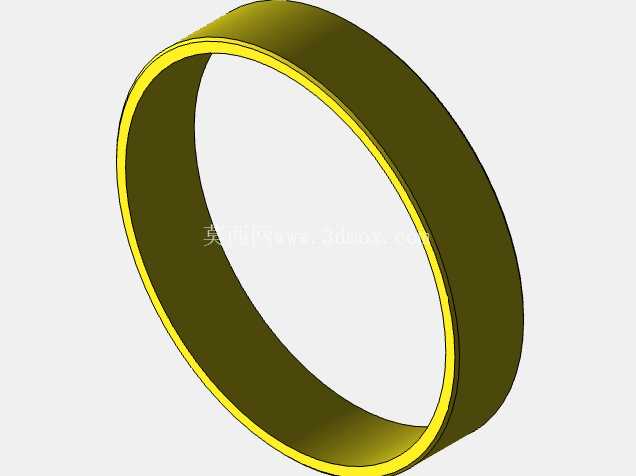

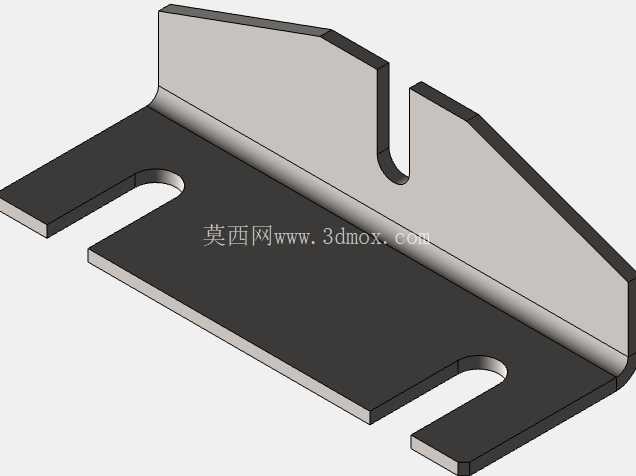

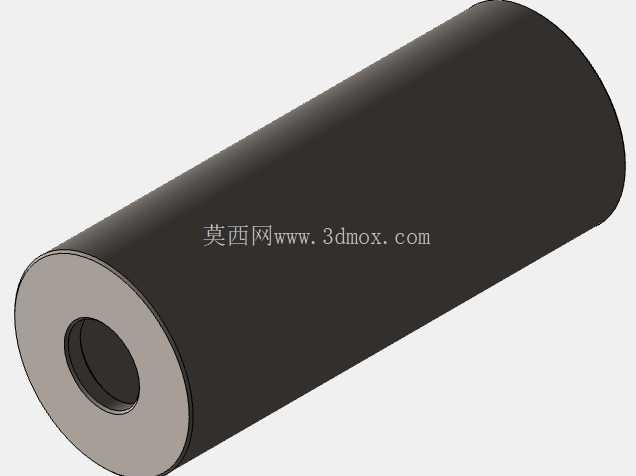

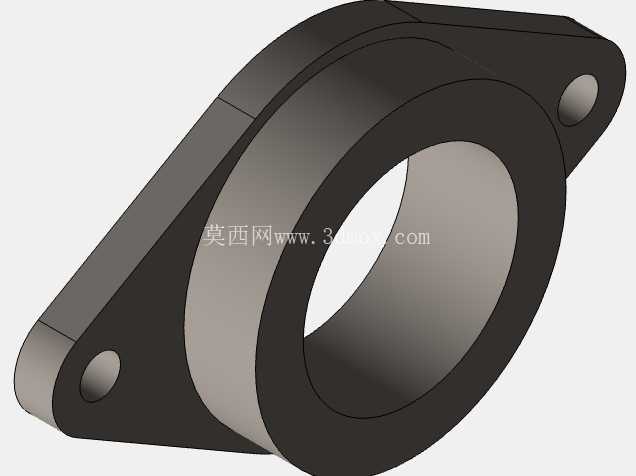

这套卧式离心泵结构主要面向泥浆类含固相颗粒流体的输送场景，在矿山尾矿输送、盾构施工泥浆循环、河道清淤物料转运、污水处理厂污泥输送这类工况中，这类带托架的卧式离心泵是核心的流体动力单元，相比普通清水泵，过流部件的结构强度、耐磨设计都做了针对性调整，避免高硬度颗粒长期冲刷导致的部件过早失效。从整体结构布局来看，泵组采用电机-联轴器-泵头的同轴卧式布置，整体安装在一体式焊接型钢底座上，底座预留了四个带地脚螺栓孔的安装支脚，安装时需要先核对基础预埋螺栓的孔位间距，保证底座水平度偏差控制在千分之二以内，避免运行时轴系不同心引发的振动超标。泵头部分采用单级单吸悬臂式结构，进口为轴向水平接入，出口为垂直向上布置，进出口均采用法兰连接结构，法兰端面的密封槽尺寸适配常规石棉橡胶垫或聚四氟乙烯垫片，现场接管时需要注意进出口管道的独立支撑，不能将管道重量直接压在泵体法兰上，长期受力会导致泵壳变形甚至密封面泄漏。联轴器位置设置了可拆卸的防护罩，避免运行时转动部件卷入杂物或者引发安全事故，联轴器选用弹性柱销结构，能够补偿少量的轴向、径向偏移，安装时需要调整电机与泵轴的对中精度，径向偏差不超过0.1mm，端面间隙偏差控制在1-3mm区间，根据配套电机功率的大小可以适当调整间隙值。泵的轴封位置采用了组合式密封结构，针对泥浆介质容易泄漏、磨损密封件的特点，密封腔预留了冲洗水接口，运行时通入压力略高于泵腔压力0.05-0.1MPa的清洁冲洗水，能够阻止泥浆颗粒进入密封摩擦副，大幅延长密封件的使用寿命。泵体与电机之间设置了独立的轴承托架，托架内部配置两套深沟球轴承承受径向载荷，同时搭配一套推力轴承平衡叶轮运行时产生的轴向力，轴承采用油脂润滑，注油嘴设置在托架外侧，日常维护时不需要拆解泵体即可完成润滑脂补充。过流部件的叶轮采用开式或半开式结构设计，相比闭式叶轮，流道更宽，能够通过直径更大的固体颗粒，避免大粒径泥浆颗粒堵塞流道，叶轮与泵壳之间的间隙可以通过轴端的调整螺母进行微调，间隙控制在0.5-1mm区间时，泵的容积效率能够保持在较高水平，间隙过大时会导致回流增加，输送效率明显下降。整体底座采用型钢焊接结构，焊接后做了去应力处理，避免长期运行出现底座变形，电机安装位置预留了调整滑轨，更换不同功率电机或者调整皮带（联轴器）张紧度时不需要重新加工安装孔，现场适配性更强。在实际选型应用时，需要根据输送泥浆的固相颗粒硬度、体积浓度、输送扬程、流量参数匹配对应的叶轮材质和电机功率，颗粒硬度较高的工况下，过流部件需要选用高铬合金耐磨材质，普通低浓度泥浆工况可以选用球墨铸铁材质控制成本。安装时需要注意泵的转向必须与泵体上标注的箭头方向一致，反向运转会导致叶轮螺母松脱，同时泵的出口压力、流量都会达不到设计要求，初次启动前需要向泵腔内灌满输送介质或者引水，避免空转导致机械密封干烧损坏。日常运行过程中，需要定期检查轴承部位的温度，正常运行时轴承温度不超过75摄氏度，振动值不超过4.5mm/s，如果出现振动突然增大、泄漏量增加的情况，需要及时停机检查密封件、轴承、叶轮的磨损情况，避免故障扩大影响整个输送系统的运行。
