钣金结构工业采暖加热器三维设计

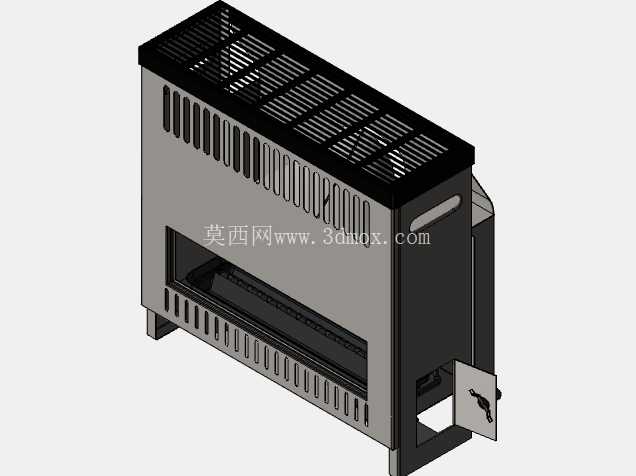

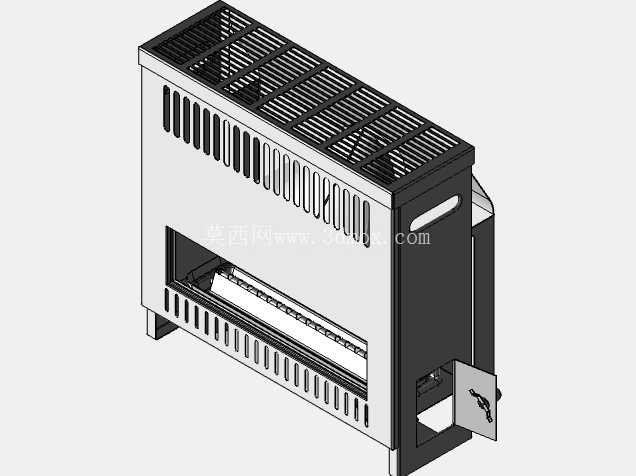

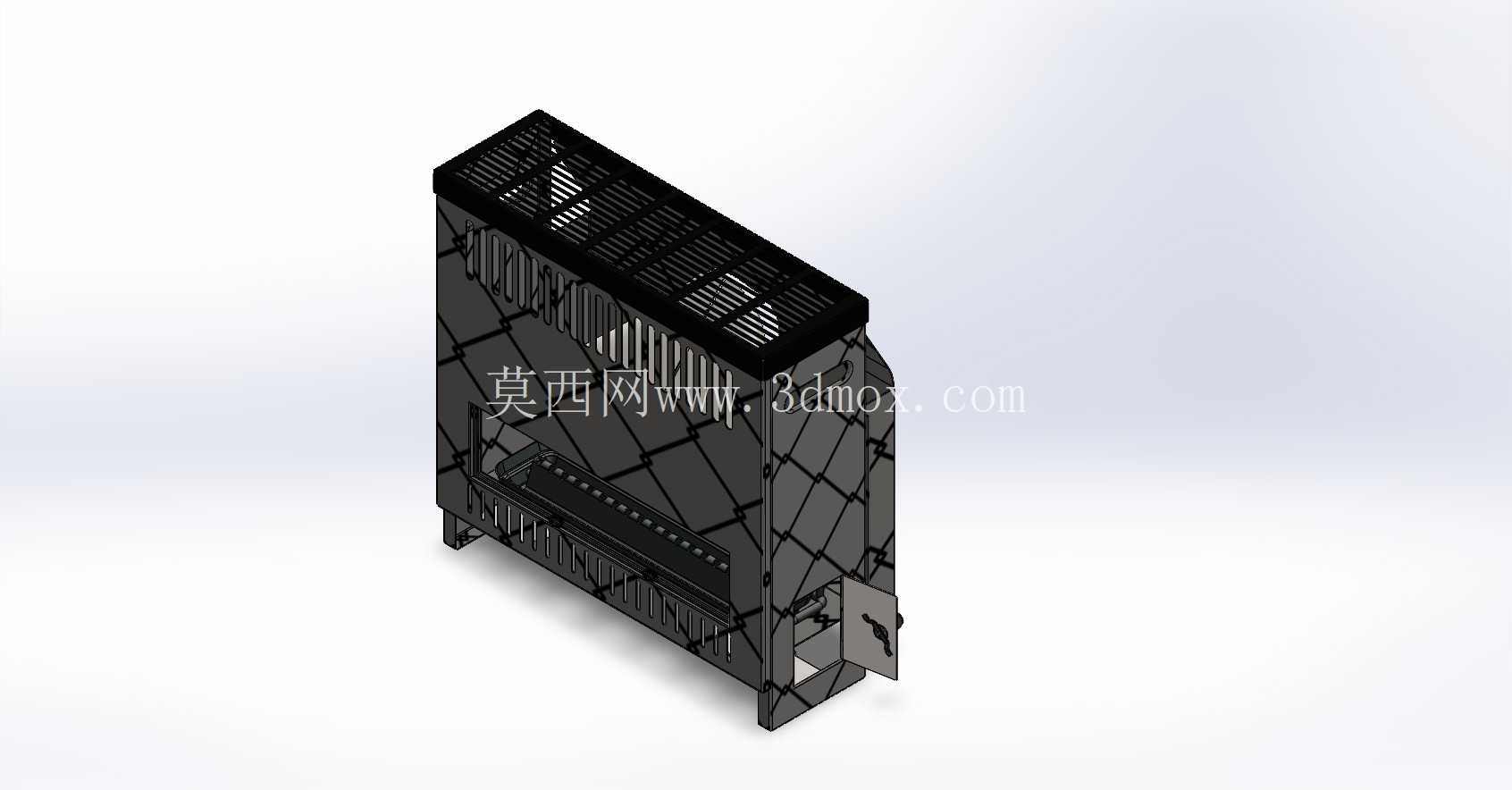

这款钣金加热器主要面向工业车间局部采暖、小型设备配套恒温供热、户外临时作业点位供暖等场景设计，区别于民用采暖设备，其结构完全围绕工业场景的耐用性、易维护性、热交换效率展开设计。从实际使用需求出发，设备整体采用立式钣金壳体结构，底部预留支撑支脚，安装时无需额外做嵌入式台面适配，直接放置于平整水泥地面即可完成固定，支脚高度预留100mm间隙，既可以避免地面潮气直接侵蚀壳体底部板材，也能为底部进风区域留出足够的进风通道，防止地面杂物堆积堵塞进风格栅。

壳体的钣金拆分设计充分考虑了加工工艺性，所有折弯边均预留了标准折弯余量，相邻板件的连接采用内嵌式法兰翻边结构，无需额外加装角码连接件，焊接工序仅在内部承力点位布置，外露面全部采用折弯咬合加密封胶条的装配方式，既可以减少焊接变形对外壳平整度的影响，也能降低后期表面喷涂的处理难度。顶部的出风格栅采用等距长条冲孔加斜向导风片设计，冲孔间距经过气流模拟校核，既可以避免大尺寸杂物落入设备内部触碰加热元件，也能引导热流以45度角向斜上方扩散，避免热流直吹顶部安装的管线或者其他设备部件。

正面下部预留了检修门结构，门体采用单侧板铰链连接，搭配快开式锁扣，日常维护时无需拆卸整个壳体面板，打开锁扣即可直接接触到内部的加热元件、接线端子与温控组件，检修门与壳体的贴合面四周粘贴耐高温密封胶条，防止设备运行时热流从检修缝隙溢出造成局部过热。壳体侧面布置了多组竖向长条通风槽，槽孔的宽度控制在5mm以内，既可以满足设备运行时的侧面辅助进风需求，也能防止操作人员误触内部高温部件，通风槽的排布位置避开了内部电气元件的安装点位，避免外部飞溅的切削液、粉尘直接落到电气元件表面造成短路故障。

设计过程中首先明确了加热功率对应的气流组织需求，先通过基础轮廓搭建确定整体的长宽高安装边界，整体宽度控制在600mm，深度350mm，高度850mm，这个尺寸既可以保证内部有足够的空间布置加热元件与导流结构，也不会占用过多的车间通道面积，适合在工位旁、设备间隙等狭窄区域放置。在基础轮廓确定后，通过钣金特征添加各面的连接法兰、安装凸台，所有安装孔位均预留了装配公差，避免钣金折弯累积误差造成后续装配干涉。针对电气元件的安装需求，在壳体内部预留了独立的电气仓安装位，电气仓与加热腔之间采用隔热钣金隔板分隔，隔板上预留穿线孔并加装耐高温护线套，防止加热腔的高温传导到电气仓造成元件老化加速。

热流通道的设计采用下进上出的自然对流加辅助导流结构，底部进风区域设置了可拆卸的防尘滤网，滤网采用滑轨式安装，日常清理时直接从侧面抽出即可，无需拆解设备结构。加热元件的安装支架采用折弯钣金件制作，支架上预留长条形调节孔，可以根据不同功率加热元件的尺寸调整安装位置，提升壳体的通用适配性。完成整体结构建模后，针对壳体的受力情况做了简化校核，确保设备在搬运、放置过程中不会因为局部受力造成钣金变形，同时核对了所有板件的展开尺寸，确保所有折弯工序都可以在常规数控折弯机上完成，不需要特殊定制刀具，降低加工成本。最后在结构设计中充分考虑了安全防护要求，所有外露的钣金边缘都做了压边处理，去除锐边毛刺，避免安装维护过程中划伤操作人员，设备外壳的接地螺柱直接设置在壳体主承力板上，保证接地连接的可靠性，符合工业电气设备的安全规范要求。
