公用设施跨域桁架式钢管电缆桥结构

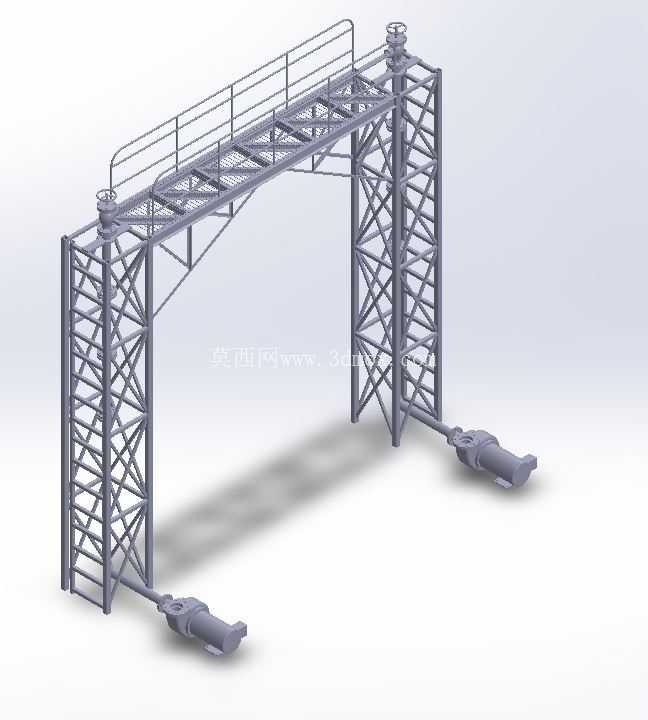

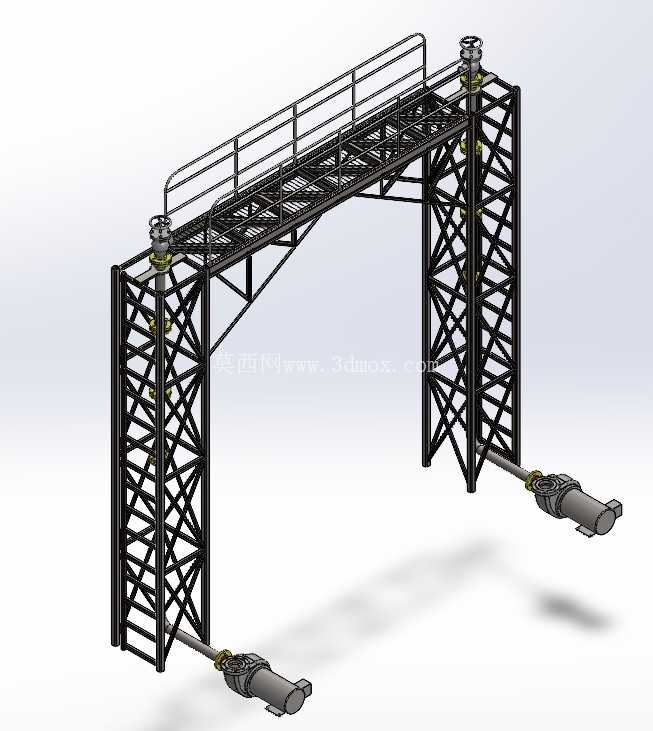

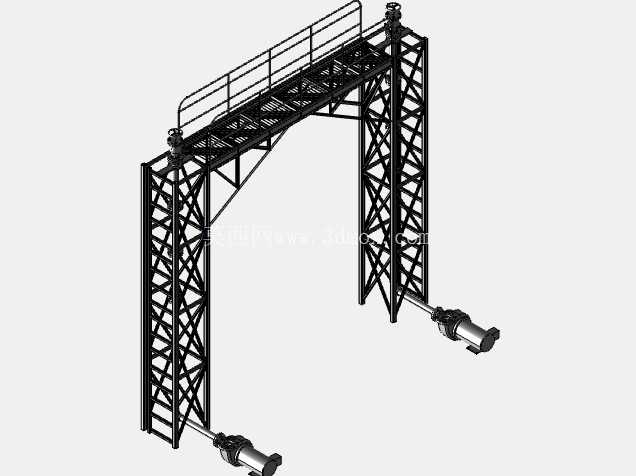

　　这类跨域式桁架桥结构，主要应用在厂区、市政公用设施集群、长距离管线布设场景中，核心作用是在不阻断地面通行、不破坏地面原有场地布局的前提下，为电缆、工艺钢管提供架空布设的载体，同时配套可供运维人员通行的检修通道，解决管线跨道路、跨沟渠、跨设备作业区的布设难题。从结构设计逻辑来看，整体采用格构式桁架立柱作为竖向承重构件，相比实腹式立柱，格构构型在同等用钢量下能获得更大的截面回转半径，抗侧移能力更强，尤其适配户外露天布设时的风载、积雪载荷以及管线自重带来的竖向荷载，立柱底部设置的铰接式支座，能够释放基础不均匀沉降带来的结构内应力，避免桁架杆件出现应力集中导致的焊缝撕裂、杆件变形问题。

　　上部的桥身主结构同样采用三角形桁架作为受力骨架，三角形构型的几何不变特性可以让每根杆件主要承受轴向拉压载荷，充分发挥钢材的力学性能，减少不必要的材料冗余，桥身两侧设置的防护栏杆高度符合工业作业场所的安全防护要求，栏杆采用密排横杆设计，既可以防止运维人员通行时发生坠落风险，也能避免检修工具掉落至地面作业区引发安全事故。桥身两端与立柱的连接节点采用刚性焊接加劲板补强，保证桥身与立柱形成稳定的整体受力体系，能够承受人员通行带来的动载荷，以及管线布设时的施工载荷。

　　从安装边界来看，这类结构的立柱基础需要根据现场地质条件做独立混凝土承台，两个立柱的中心跨距需要根据下方被跨越区域的通行净空要求确定，通常地面通行净空高度要满足场内机动车、作业设备的通行需求，桥身的宽度根据布设管线的数量、直径以及检修通道的最小通行宽度综合确定，检修通道的净宽度不小于0.8米，保证运维人员携带工具可以正常通行。结构两端设置的斜向支撑构件，一端连接在桥身端部下弦节点，另一端固定在地面锚点上，主要作用是增强整体结构的纵向稳定性，抵御沿桥身长度方向的水平载荷，比如强风天气下的纵向风载、管线温度变形带来的水平推力。

　　在实际使用场景中，这类结构既可以作为独立的电缆跨越桥，敷设多回路动力电缆、控制电缆，桥身面板采用花纹钢板铺设，既具备足够的承重能力，表面的防滑纹理也能在雨雪天气下保证运维人员通行的摩擦力，避免滑倒风险；也可以作为工艺钢管的架空跨越载体，输送水、气等公用工程介质，相比地下敷设方式，架空布设的管线日常巡检更方便，出现泄漏、故障时可以快速定位点位，维修作业不需要开挖地面，大幅降低运维成本。设计过程中需要重点核算不同载荷组合下的杆件内力，包括恒载（结构自重、管线自重）、活载（检修人员及工具重量）、自然载荷（风载、雪载、温度应力），保证每根杆件的应力在材料许用范围内，连接节点的焊缝强度要匹配杆件的承载力，避免节点先于杆件发生破坏。另外结构整体做热浸镀锌防腐处理，适配户外长期使用的防腐需求，减少后期的防腐维护工作量，栏杆、桥身面板等易磨损部件采用螺栓连接固定，后期出现锈蚀、损坏时可以快速更换，不需要整体切割动火，降低运维作业的安全风险。
