十二簇并联水力旋流分离装置结构设计

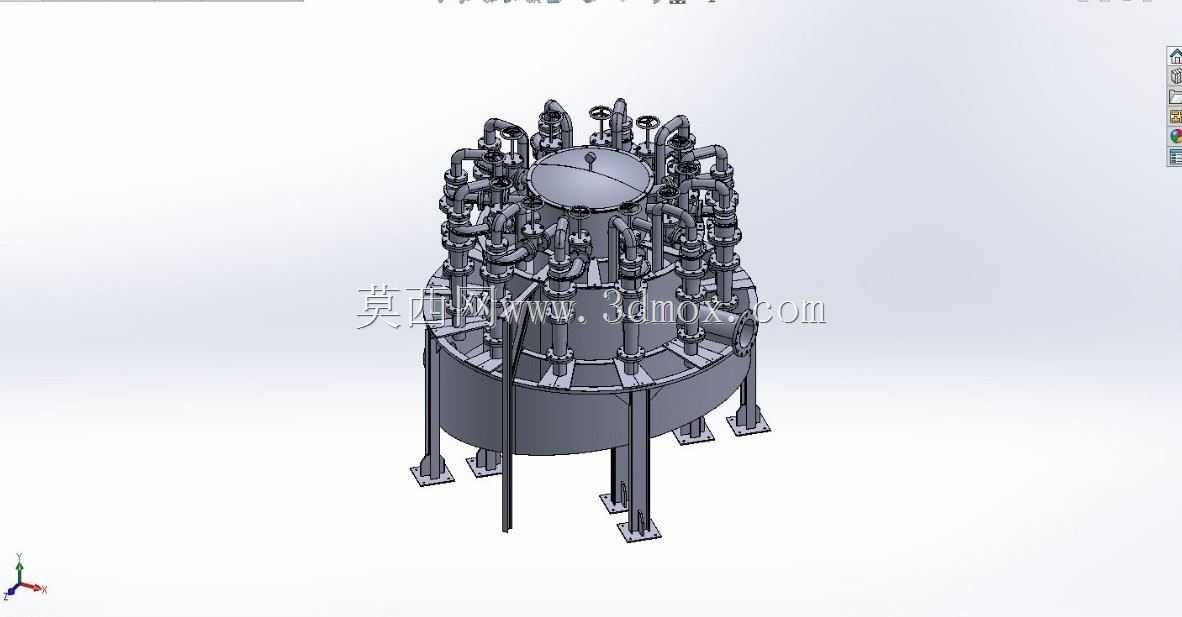

　　在矿山选矿厂的磨矿分级回路、尾矿干排预处理，以及工业废水处理站的固液浓缩工段，单台水力旋流器的处理能力往往难以匹配大流量工况的连续生产需求，这时候簇式并联的旋流组就成了兼顾分离精度与处理通量的核心选型方案。这套十二簇集束布置的水力旋流器，就是针对大流量连续作业场景开发的集成式分离单元，从安装边界来看，整套设备采用立式裙座支撑结构，底部均布六块带地脚螺栓孔的安装支脚，支脚底板预留的长圆孔可适配现场基础的安装误差，安装时需保证支脚所在平面的水平度偏差不超过千分之二，避免内部流场因设备倾斜出现偏流，影响分级效率。

　　顶部的进料总管采用环形布置，每台旋流器的进料口通过切向接入的支管与环形总管连通，这种设计能最大程度保证十二台旋流器的进料压力均匀，不会出现靠近总管入口的旋流器进料流速过高、远端旋流器进料不足的问题，每台旋流器的进料支管上都预留了阀门安装位，现场可根据实际处理量灵活调整投入运行的旋流器数量，也可在单台旋流器出现磨损故障时单独切断支路检修，不用整套设备停机。从功能实现逻辑来看，单台旋流器依靠离心沉降原理，待分离的料浆以一定压力从切向入口进入旋流腔后，会在腔体内形成高速旋转的流场，密度较大的固体颗粒在离心力作用下被甩向器壁，沿壁面螺旋向下从底流口排出，密度较小的液相或细颗粒则形成内螺旋流向上从溢流口排出，十二台旋流器并联后，单台设备的处理通量叠加，整体处理能力可适配每小时数百立方的料浆处理需求，同时保留了单台小直径旋流器的分离精度，避免了大直径旋流器分级粒度粗、分离效率低的问题。

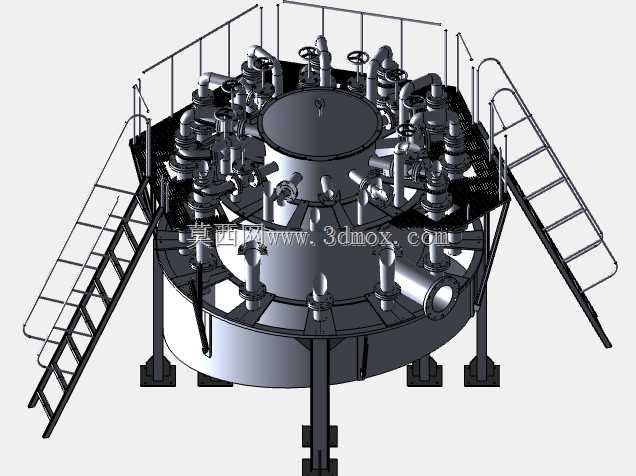

　　设计过程中重点考虑了设备的耐磨性能，旋流器的易磨损部位比如进料口、底流口、旋流腔内壁，都做了加厚处理的结构预留，现场使用时可根据磨蚀情况更换耐磨衬里，不用整体更换旋流筒体。顶部的环形操作平台预留了检修通道，操作人员可通过平台到达每台旋流器的顶部，方便调整溢流管插入深度、更换底流口沉砂嘴，日常巡检时也能直观观察每台旋流器的排料状态。设备的溢流收集管采用顶部汇流的结构，所有旋流器的溢流口通过支管接入顶部的溢流总管，底流则直接排入设备下方的集料槽，整套集成结构把进料、溢流、底流的接口都做了集中布置，现场安装时只需要对接总管接口即可，不用逐台连接旋流器的管路，大幅减少了现场安装的管路工程量，也降低了管路布置不对称带来的流场紊乱风险。

　　在矿物加工场景中，这套设备可用于磨矿回路中的分级作业，把磨矿机排出的矿浆中的合格粒级及时分离出来，避免过磨，同时把粗颗粒返回磨矿机再磨，提升磨矿系统的处理效率；在尾矿处理场景中，可用于尾矿的浓缩脱水，把低浓度的尾矿浆浓缩到底流浓度60%以上，减少后续尾矿干排设备的处理负荷；在工业废水处理场景中，可用于去除废水中的悬浮固体颗粒，实现固液两相的快速分离，相比自然沉降的处理方式，占地面积仅为沉降池的十分之一不到，处理效率提升数十倍。设计时还考虑了设备的运行稳定性，支撑腿的高度经过力学计算，既保证了底流排料有足够的高差接入后续输送设备，也避免了支撑过高带来的设备晃动问题，支腿之间设置了横向连接筋，提升整体结构的刚性，避免设备运行过程中因管路振动、料浆冲击出现共振问题。每台旋流器的安装角度保持一致，切向进料的方向统一沿环形总管的切线方向布置，保证进料流态顺畅，减少管路内的紊流和磨损。
