机用快速夹紧台虎钳三维设计模型

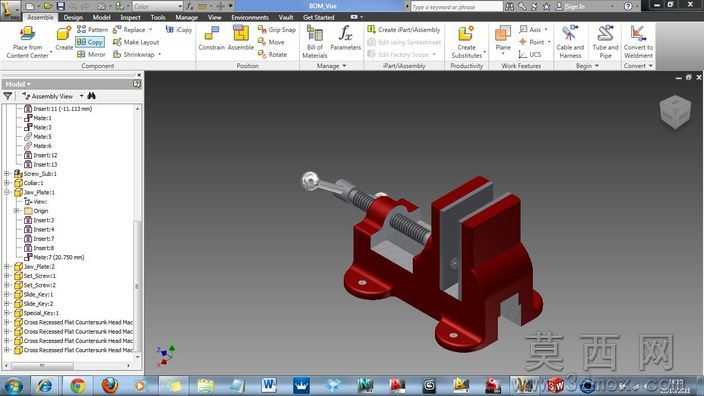

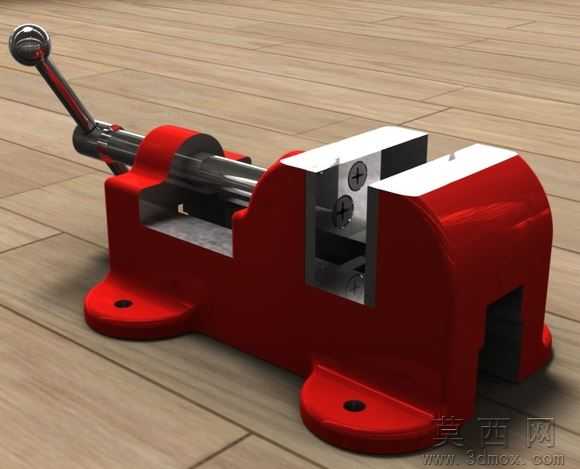

本模型为机加工场景常用的快速夹紧台虎钳完整三维设计成果，建模阶段遵循机械设计从整体到局部的拆分逻辑，首先完成固定钳身、活动钳身的主体轮廓草绘，通过拉伸、切除、拔模等基础特征构建基体结构，再依次完成丝杠传动副、球形操作手柄、安装固定底座、钳口紧固螺丝等细分零件的独立建模，所有零件按照实际装配约束完成配合，添加了丝杠旋转带动活动钳身平移的运动仿真约束，可直观演示夹紧与松开工件的完整动作过程。参数设计阶段严格参照通用机用虎钳的行业标准设定尺寸，钳口最大开合距离匹配常规中小型工件的装夹需求，底座安装孔的孔距、孔径符合通用机床工作台的装夹固定规格，丝杠螺距、钳身壁厚等参数均经过结构强度校核，既保证装夹刚性，也避免了不必要的材料冗余。渲染材质阶段针对不同零件的实际加工属性做了对应设置，钳身主体采用高光亮面烤漆金属材质还原工业级台虎钳的漆面质感，丝杠、操作杆、紧固螺丝等外露金属件设置了镀铬亮面金属材质，钳口夹紧面做了磨砂金属纹理处理，木质地板场景搭配柔和的漫反射光影，完整还原了台虎钳在车间工位上的真实视觉效果。结构原理上，本模型采用经典的丝杠螺母传动结构，转动端部的球形操作手柄即可带动丝杠旋转，与活动钳身固连的螺母副将丝杠的旋转运动转化为直线运动，带动活动钳身沿钳身导轨做平移运动，实现对工件的夹紧与松开，固定底座带两个安装通孔，可通过螺栓将虎钳整体固定在机床工作台或钳工操作台上，钳口位置预留了螺丝安装位，可根据加工需求更换不同纹理的钳口垫板，避免夹伤工件表面。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可直接导入SolidWorks、UG、Pro/E、Autodesk Inventor等主流三维机械设计软件打开编辑，同时附带STL格式文件，可直接用于3D打印验证模型结构，不同格式的文件均保留了完整的零件装配层级，方便使用者根据需求拆解修改单个零件的尺寸参数。研发教学应用层面，本模型可作为机械设计专业课程中丝杠传动机构、工装夹具设计章节的教学案例，帮助学生理解螺纹传动的运动特性、工装夹具的设计要点，也可作为机加工车间工装改造、非标虎钳定制研发的基础参考模型，设计人员可在本模型基础上调整钳口尺寸、增加气动夹紧模块等，快速衍生出适配特定加工场景的专用虎钳方案，同时也可用于钳工技能培训的辅助教具，帮助初学者快速熟悉台虎钳的结构组成与操作逻辑。
