可任意角度调节的工具老虎钳三维设计

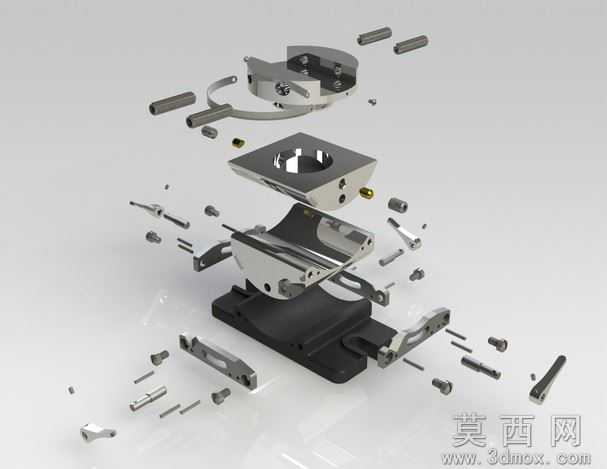

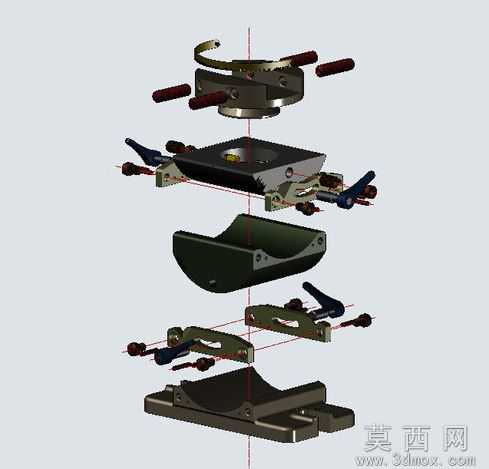

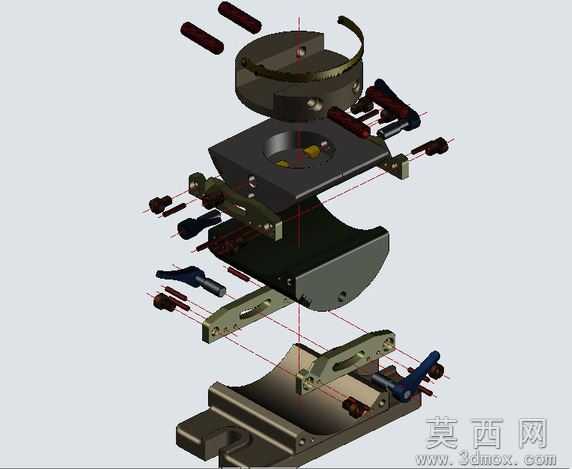

本模型为可任意角度调节的工具老虎钳，建模阶段严格参照技术图画第13版的标准尺寸开展设计，首先从底座安装结构入手，完成带定位槽的燕尾式安装底座建模，确保底座可适配常规机床工作台的T型槽安装要求，随后依次搭建角度调节回转基座、钳身主体、活动钳口、锁紧操作手柄、角度刻度标识、夹紧螺杆等核心零部件，每一个零件的尺寸公差、配合间隙都按照实际工装夹具的加工要求进行参数化设定，所有特征建模均保留完整的参数化编辑历史，方便后续根据实际使用需求调整钳口开度、调节角度范围、底座安装尺寸等核心参数。

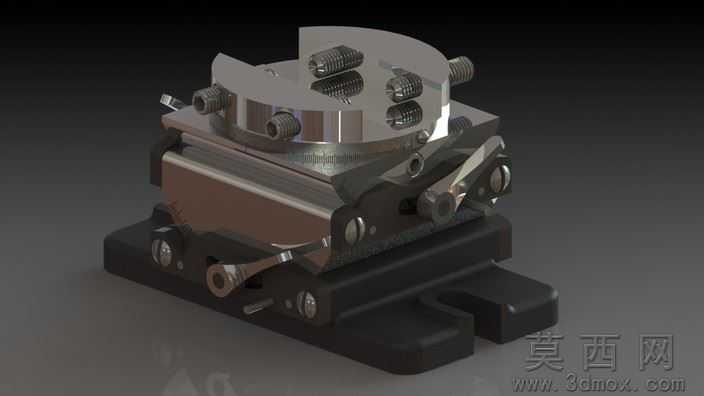

渲染与材质设置方面，模型对不同功能部件做了区分化材质赋予：底座部分采用发黑处理的碳钢材质，还原工业工装表面哑光耐磨的质感；钳身与回转调节结构采用调质45号钢材质，呈现金属加工后的细腻磨砂金属质感；操作手柄部分做了防滑纹理处理，搭配金属镀铬的表面效果，角度刻度线采用蚀刻凹刻效果，整体渲染光影贴合工业产品展示的真实光照环境，清晰呈现各部件的结构轮廓与装配关系。

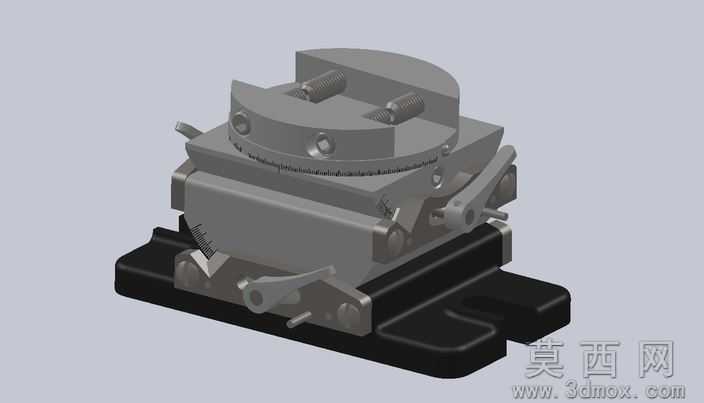

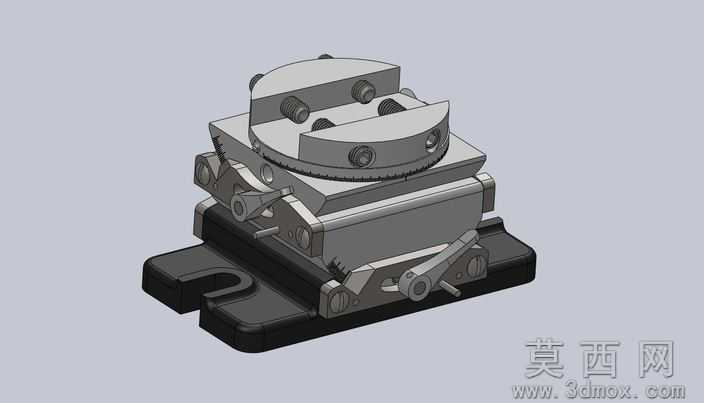

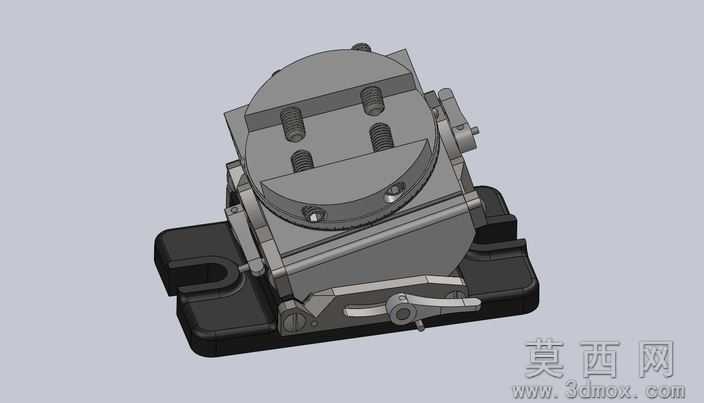

结构原理上，该老虎钳突破了传统平口钳仅能水平夹持的局限，通过双层回转调节结构实现空间任意角度的夹持定位：下层回转结构可实现水平面360度旋转调节，上层铰接结构可实现垂直面的俯仰角度调节，两个维度的调节均配备独立的锁紧手柄，调整到目标角度后扳动手柄即可完成刚性锁紧，同时基座上配备清晰的角度刻度标识，可快速完成角度定位，钳口部分配备可拆卸的硬质合金钳口板，磨损后可快速更换，夹紧螺杆采用梯形螺纹设计，具备自锁特性，夹持过程中不会出现松脱问题，整体结构刚性充足，可承受铣削、钻孔、打磨等加工过程的切削载荷。

软件兼容方面，模型提供SolidWorks2010原生格式文件，同时附带STL通用3D打印格式，可兼容绝大多数主流三维CAD软件，包括UG、Pro/E、CATIA等，不同版本的SolidWorks软件均可直接打开编辑，STL格式经过网格修复，可直接用于3D打印验证、装配干涉检查等场景，不会出现破面、特征丢失等问题。

研发与教学应用层面，该模型既可以作为机床工装设计的参考案例，帮助机械设计人员理解多角度可调夹具的结构设计思路、锁紧机构的选型搭配、角度定位结构的实现方式，也可作为机械制图、机械设计课程的教学案例，用于讲解装配体配合关系、零件公差配合、工装夹具工作原理等知识点，同时也可用于职业院校钳工实训、机床夹具课程的辅助教学素材，帮助学员直观理解可调虎钳的结构组成与操作逻辑，也可作为3D打印实训的练习模型，完成实物打印后可作为小型夹持工具使用。
