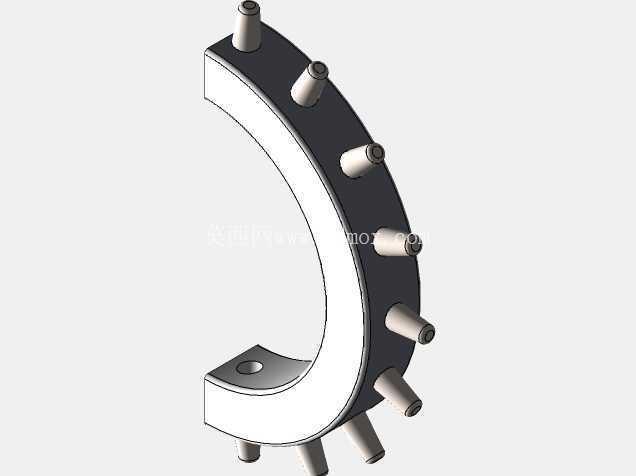

弧形多凸柱玩具结构件三维设计

　　该弧形结构件属于创意拼接类玩具的核心承载部件，日常应用于桌面益智拼装玩具、科教结构演示教具场景，可作为环形拼接玩具的分段主体，配合对应凸柱插接其他功能配件，完成环形轨道、环形装饰架、创意拼接造型的搭建，也可用于机械结构教学中弧形排布插接结构的原理演示，帮助学习者理解弧形基体上均匀排布插接件的受力特性与装配逻辑。从功能特性来看，该部件采用半圆弧C型基体设计，基体外侧沿圆弧切线方向均匀排布多根圆柱形凸柱，凸柱轴线与基体外侧弧面垂直，每根凸柱的直径、伸出长度保持一致，凸柱根部做小圆角过渡，避免插接受力时出现应力集中断裂的问题；基体两端设置带安装孔的平直连接段，安装孔轴线垂直于连接段平面，可通过销钉、螺丝将多个同规格弧形件拼接为完整环形结构，也可将单个弧形件固定在平面基座上作为独立功能段使用；基体厚度均匀，内侧弧面光滑无凸起，不会对环形内部穿过的管线、活动件造成运动干涉。

　　设计过程中首先确定弧形基体的曲率半径，根据拼接后完整环形的目标内径，反推单段弧形件的弧长与圆心角，确保多段拼接后接缝处贴合紧密无错位；凸柱排布时沿弧长方向做等距分度计算，每根凸柱的位置偏差控制在0.1mm以内，保证插接配件后相邻配件的间距一致，不会出现相邻配件干涉的问题；凸柱与基体采用一体化结构设计，省去后续装配工序，提升部件整体结构强度，凸柱外径根据通用拼接配件的插接孔内径做公差匹配，采用间隙配合公差带，既保证插接时的顺畅度，又能避免配件安装后出现松脱晃动的情况。

　　安装边界方面，该部件单段弧长对应的圆心角为120度，三段拼接即可组成完整环形，单段部件的轴向宽度与凸柱伸出长度保持固定比例，安装时需预留凸柱外侧至少一倍凸柱直径的操作空间，方便配件的插拔操作；两端安装孔的中心距与同系列其他拼接段的安装孔中心距完全一致，可实现不同段数的灵活组合，基体底部为平面设计，可直接放置在平整桌面使用，也可通过两端安装孔固定在垂直安装板上，适配不同的搭建场景。

　　结构细节上，基体与凸柱的连接处做了0.2mm的圆角过渡，既提升了外观的流畅度，也能避免注塑生产时出现尖角缺料的问题，同时减少使用过程中尖角划伤使用者的风险；内侧弧面与两端平直段的连接处做了平滑相切过渡，没有突兀的折角，当环形内部有滑动件通过时，可保证滑动件运动顺畅无卡滞。
