复古敞篷越野玩具吉普车结构设计

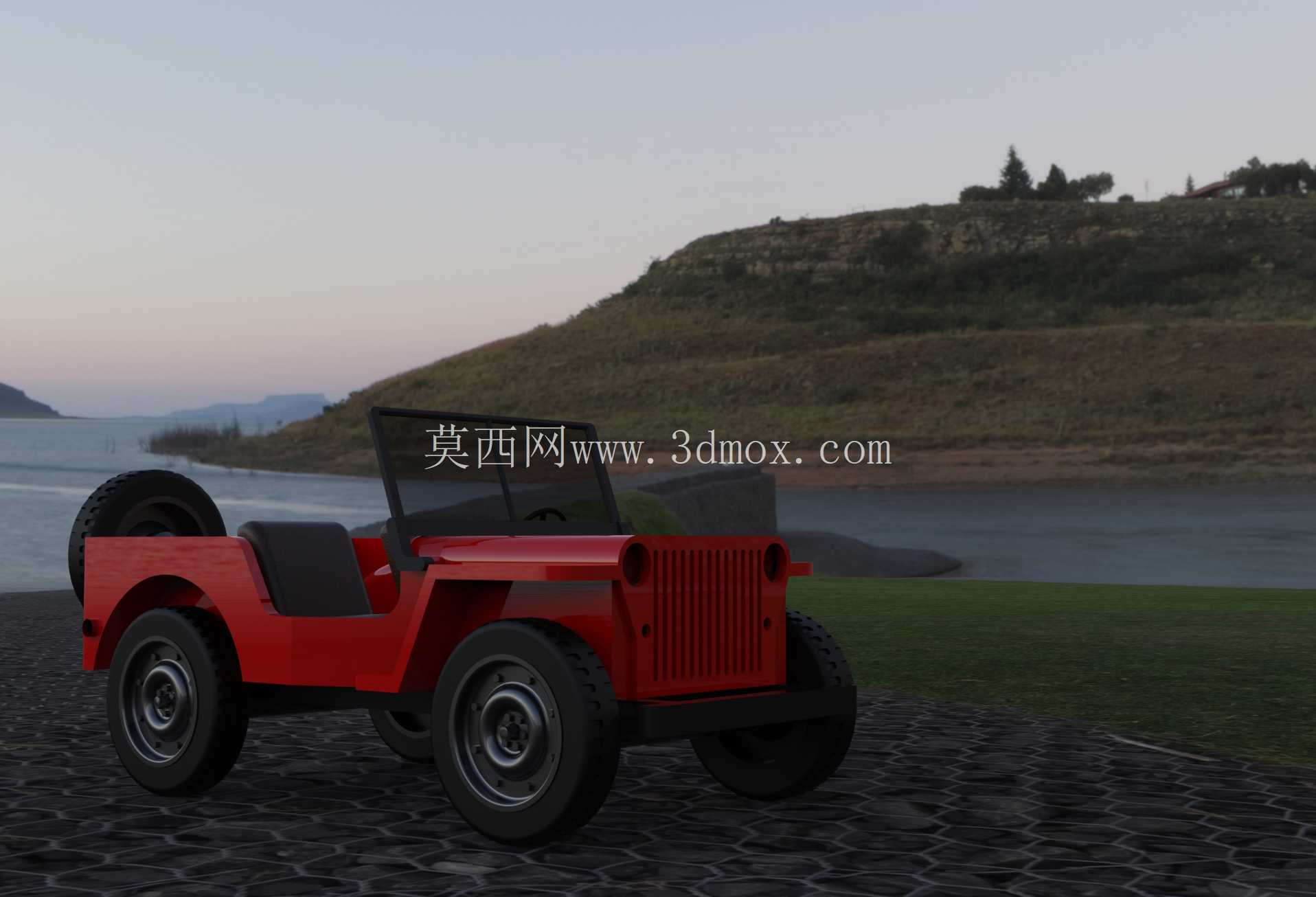

这款敞篷越野玩具车的三维结构设计，最初是面向静态展示摆件、儿童益智拼装玩具的铸造开模需求搭建的，整体结构完全参照经典轻型越野吉普车的实车比例做等比缩放，在还原实车辨识度的同时，针对玩具类产品的生产工艺、使用场景做了大量适配性调整。从应用场景来看，该结构既可以作为锌合金压铸类玩具车的开模原型，也可拆分部件作为拼装模型的零件蓝本，适配桌面摆件收藏、儿童滑行玩具、场景沙盘配件等多个使用方向，结构设计阶段就考虑到了不同场景下的使用强度需求，所有外露棱边都做了R0.8以上的圆角过渡，避免尖锐边角带来的使用风险，同时也适配铸造工艺的拔模要求，减少后续开模阶段的结构修改量。

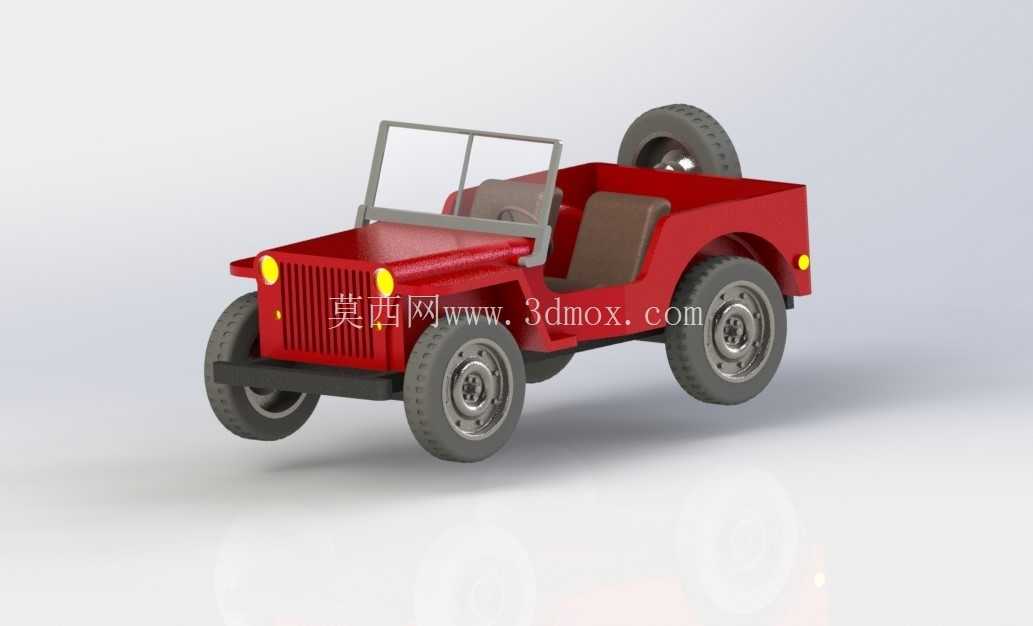

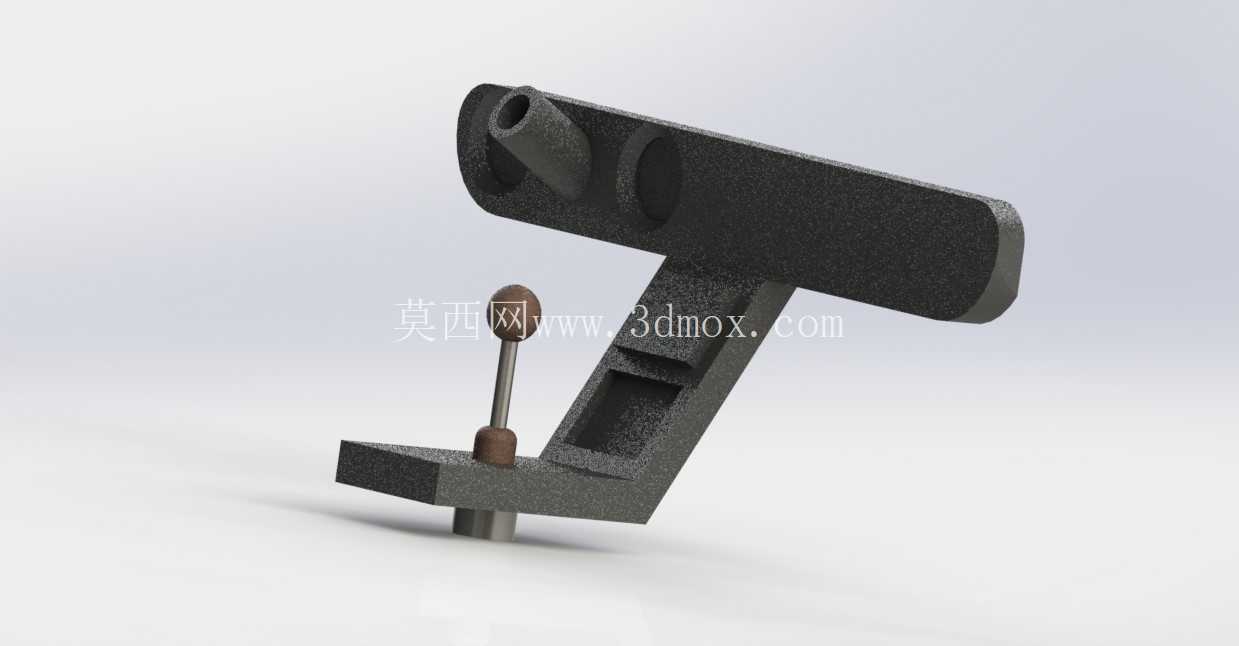

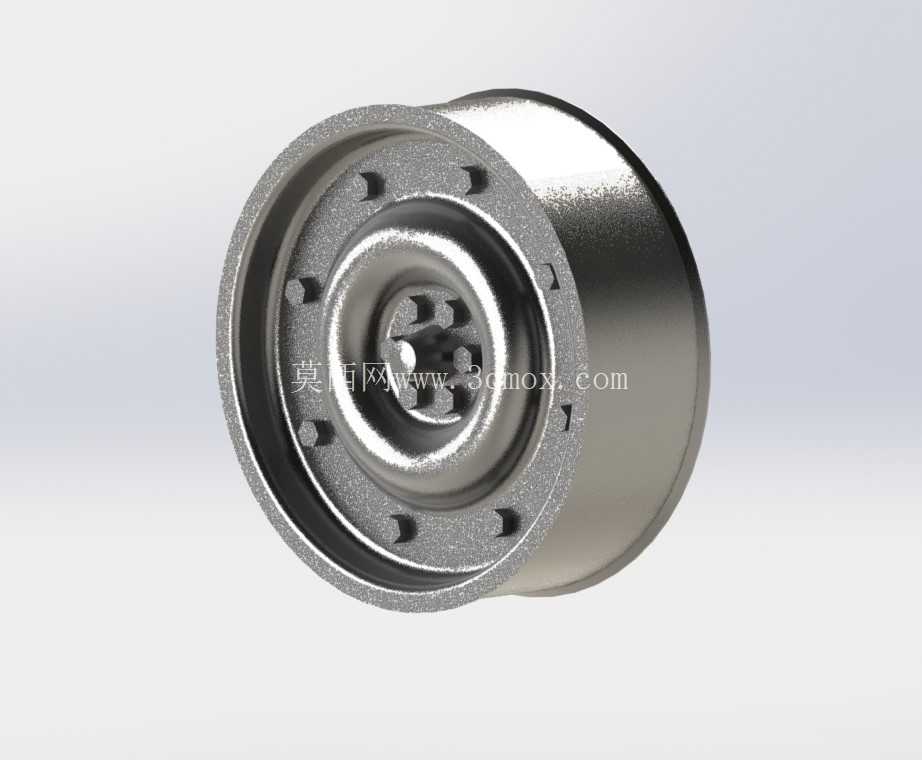

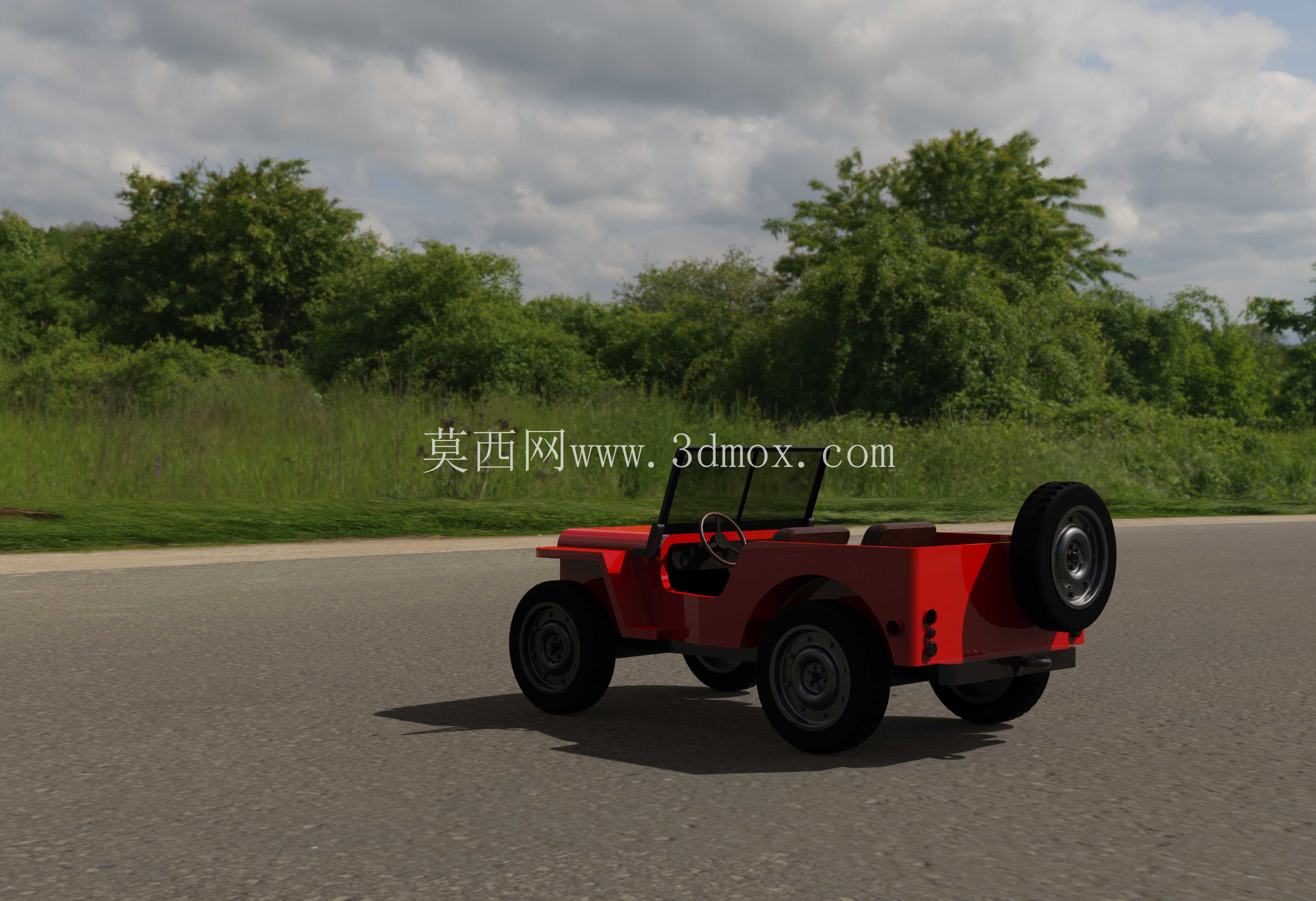

从功能特性来看，这款模型还原了经典吉普车的开放式座舱、直瀑式进气格栅、外露式轮拱、前置发动机舱的核心结构特征，车轮部分采用独立的装配结构设计，预留了标准的轮轴安装孔位，既可以做成固定的静态展示结构，也可以加装金属轮轴实现车轮转动的滑行功能；座舱部分的座椅、方向盘、前风挡框架都做了独立的结构拆分，方便后续做分色喷涂或者不同材质的零件装配，不需要在整体结构上做二次切割拆分。车身整体的壁厚控制在1.5mm-2mm之间，完全适配锌合金铸造、ABS注塑两种主流玩具生产工艺的壁厚要求，避免壁厚不均导致的铸造缩孔、注塑翘曲等工艺缺陷，所有结构的拔模斜度统一设置为1.5度，外表面拔模方向统一朝向车身底部，减少模具抽芯结构的复杂度，降低开模成本。

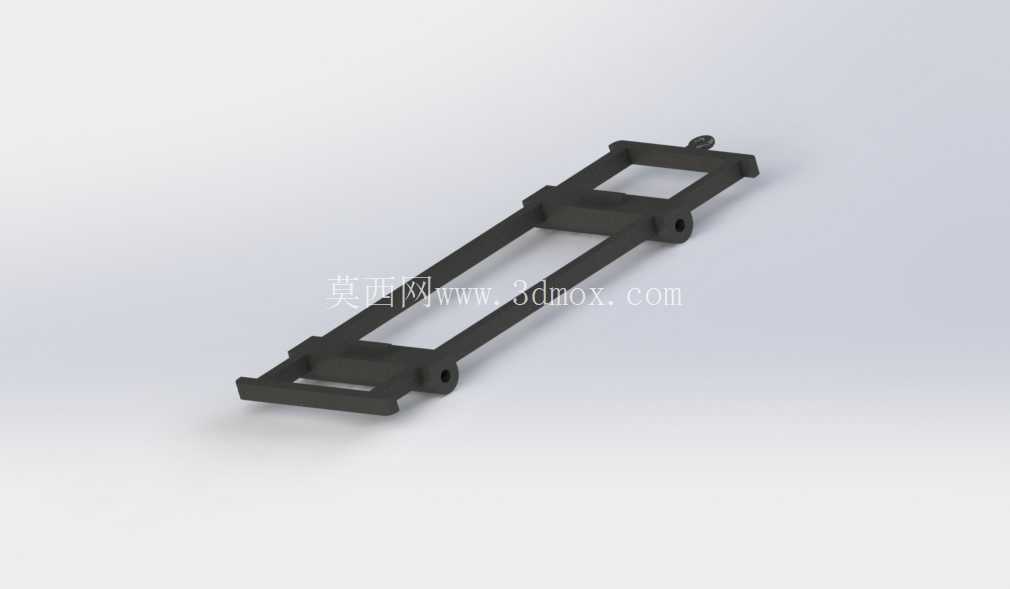

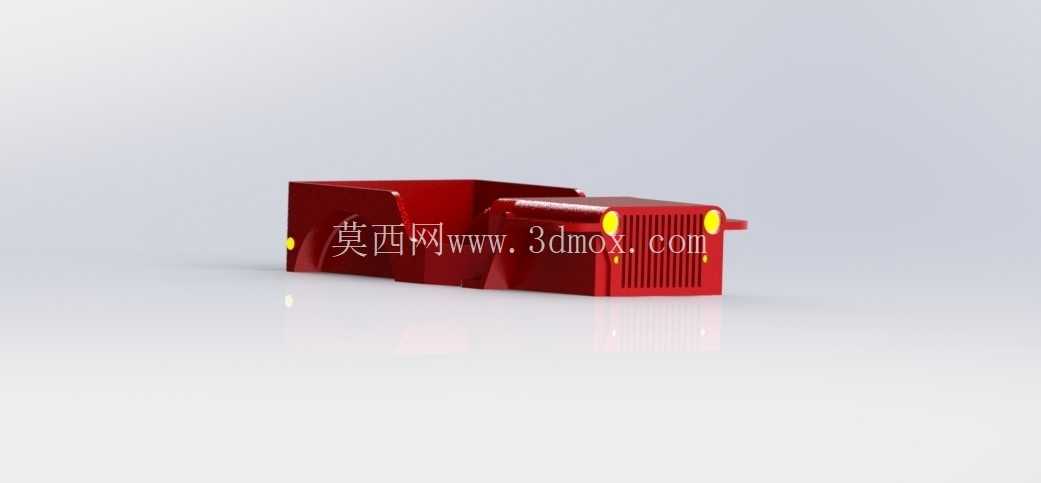

设计思路上，没有一味追求实车细节的极致还原，而是在保留车型核心识别点的前提下，尽可能简化内部冗余结构，车身壳体采用一体化的主壳体设计，仅将车轮、座椅、风挡、方向盘这些需要分色或者活动的部件做拆分，整体零件数量控制在9个以内，大幅降低后续生产的装配复杂度，适合批量流水线装配作业。车身底部做了平整化的结构处理，预留了配重块的安装腔体，可以根据产品定位加装不同重量的配重块，调整玩具车的整体手感，同时平整的底盘结构也方便印刷产品标识、参数信息，不需要额外做结构避让。

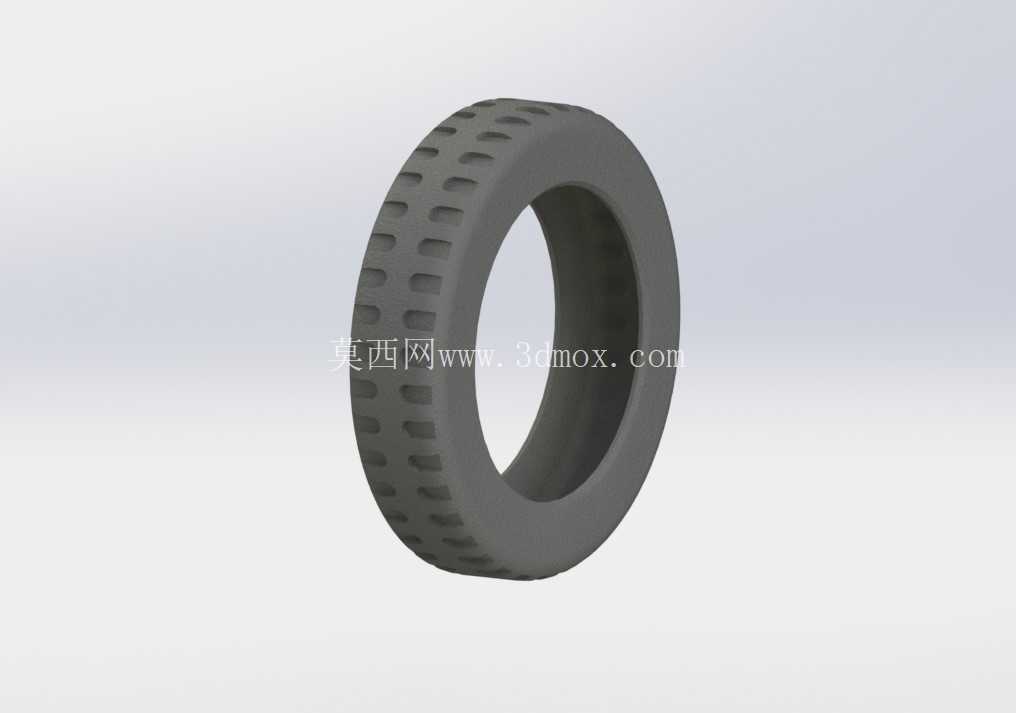

尺寸与安装边界方面，模型整体长宽高比例严格参照实车的2320mm*1140mm*830mm尺寸做1:18等比缩放，缩放后整体长度约129mm，宽度约63mm，高度约46mm，所有装配部件的配合公差预留0.1mm的间隙，适配铸造零件的尺寸公差范围，轮轴安装孔的同轴度控制在0.05mm以内，保证车轮装配后转动顺畅无卡滞；风挡框架与车身前部的安装位做了定位卡扣结构，不需要额外粘接即可实现预固定，方便后续的装配作业；进气格栅的竖条结构宽度统一设置为1.2mm，避免铸造过程中出现细条结构断料、填充不足的问题，轮胎表面的防滑花纹深度控制在0.3mm，既保留了轮胎的纹理质感，也不会因为花纹过深导致模具脱模困难。

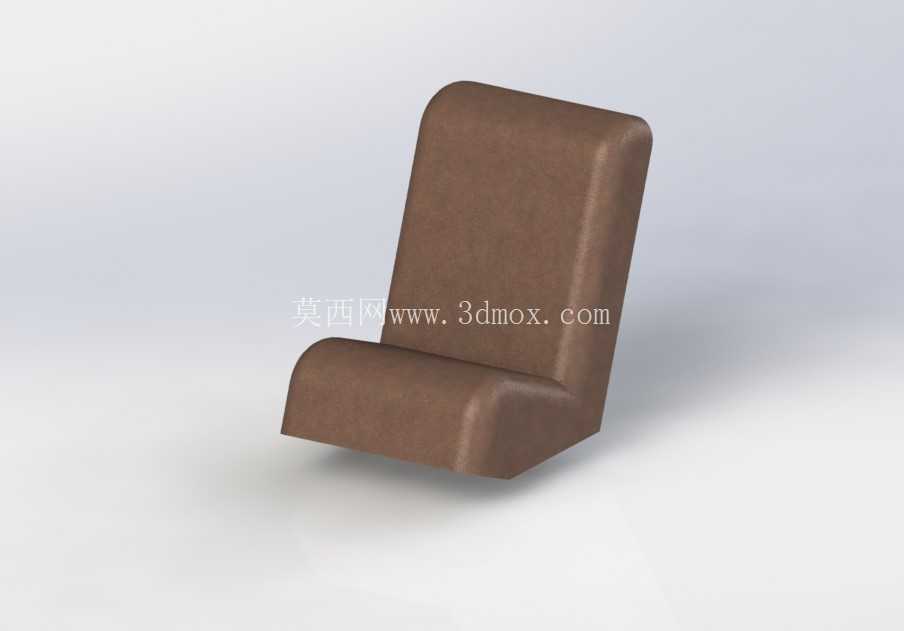

在结构细节处理上，车身侧面的轮拱凸起做了平滑的曲面过渡，没有突兀的折角，既还原了实车的造型特征，也避免铸造过程中出现应力集中导致的零件开裂问题；前后保险杠的突出距离控制在3mm以内，避免玩具使用过程中碰撞导致的保险杠断裂，同时保险杠与车身主体做了一体化连接，没有额外的拼接缝，提升整体结构强度。座舱内部的座椅结构做了简化的曲面造型，没有做过多的纹理细节，既保留了座椅的形态特征，也方便后续的喷涂作业，不会因为细小缝隙导致积漆。整个结构的分型面设置在车身侧面最大轮廓线位置，分型线尽可能贴合车身的棱线位置，减少后续打磨去除分型线的工作量，提升产品外观的整洁度。
