SHERP军用全地形越野运载车结构设计

　　这款全地形运载装备的设计核心，是针对常规轮式车辆无法抵达的复杂无道路区域，解决极端地形下的人员与物资投送难题，可覆盖沼泽、浅滩、积雪覆盖区、碎石坡地、倒伏林地等多种常规车辆无法通行的场景，在野外作业、应急救援、边境巡逻等场景下，能够摆脱对铺装道路的依赖，实现全域通行。从结构设计逻辑来看，整车采用短轴距、宽轮距的布局思路，尽可能压缩车身纵向长度，搭配超大直径的低压特种轮胎，一方面将整车接地比压控制在极低水平，避免在松软泥泞、积雪路面出现陷车问题，另一方面大尺寸轮胎本身可作为辅助浮力结构，让车辆具备无额外改装的浮渡能力，可直接通过深度不超过轮胎直径的静水区域，无需提前进行涉水改装准备。车身采用封闭舱体设计，上部舱体为棱角分明的多面体结构，舱体下缘与轮胎上沿的间隙经过严格校核，既保证轮胎跳动行程内不会与舱体发生运动干涉，又尽可能抬高舱体离地高度，减少乱石、树桩等路面凸起对舱底的磕碰损伤。舱体前部设置倾斜的观察窗结构，窗框采用加强筋内嵌设计，避免野外行驶时飞溅的碎石击穿窗体，同时倾斜角度经过视野校核，保证驾驶员在坐姿状态下可清晰观察车头前方1米内的路面障碍，兼顾防护性与驾驶视野。

　　动力系统采用中置布局，将动力单元布置在舱体中部位置，平衡前后轴荷分配，避免爬坡时出现轴荷转移导致的前轮抓地力不足问题，传动系统匹配带差速锁的分动结构，可将动力均匀传递至四个车轮，即使单轮或对角轮出现打滑空转，剩余接地车轮仍可获得足够驱动力脱困。轮胎采用专用的深胎纹低压设计，胎块高度远大于常规越野轮胎，在松软路面可通过胎块嵌入地面获得更大抓地力，同时低压状态下轮胎与地面的接触面积大幅提升，进一步降低接地压强，即使在厚度超过半米的积雪层或者齐轮深的沼泽区域，也不会出现沉陷问题。

　　车身侧面预留了设备安装接口，可根据任务需求加装外挂储物箱、通讯设备支架、警示装置等附件，舱体内部空间采用平整化设计，没有凸起的轮拱结构占用舱内空间，可灵活布置座椅或者物资固定架，满足不同任务的载员、载物需求。在安装边界的校核上，整车宽度控制在窄幅通道可通行的范围内，可顺利通过林间开辟的简易便道、乡村狭窄土路，转向半径经过优化，在狭小区域内可完成原地转向类的机动动作，不需要大半径的转弯空间，适配密林、山地等狭窄区域的通行需求。舱体顶部设置了可开启的舱盖结构，既可以作为紧急逃生出口，也可在舱盖位置架设观察设备或者自卫武器，满足多场景使用需求。

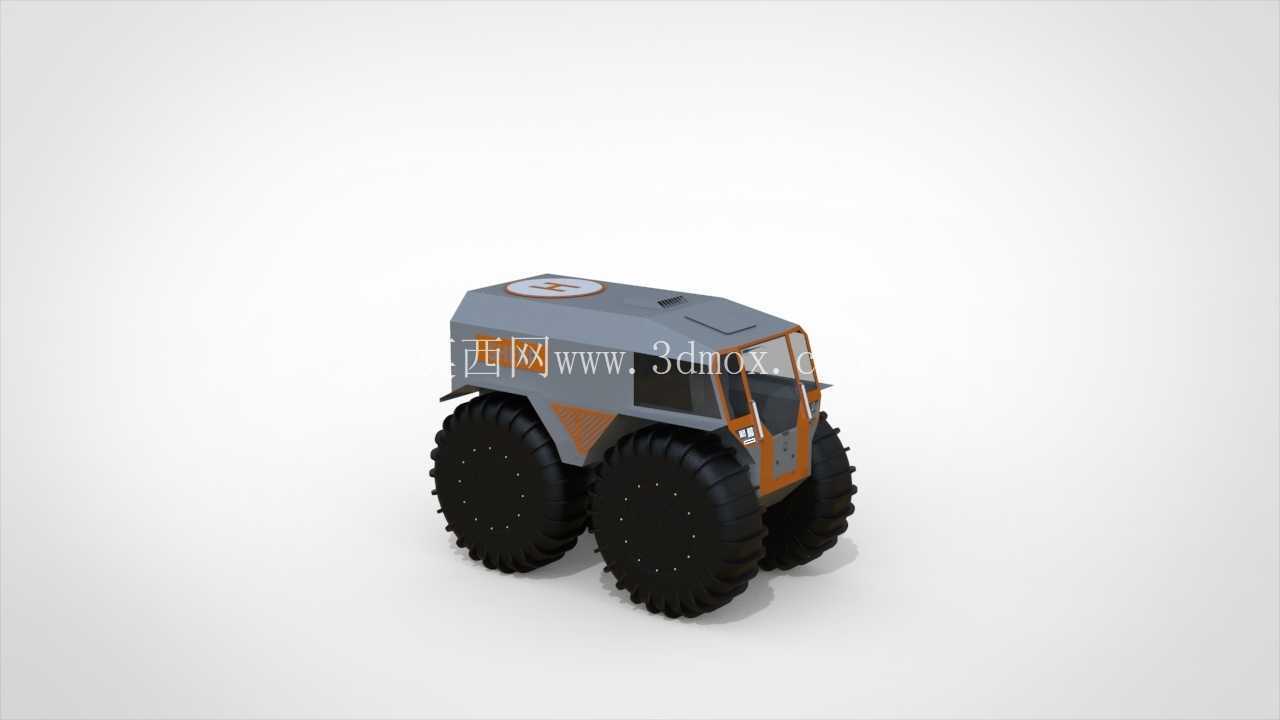

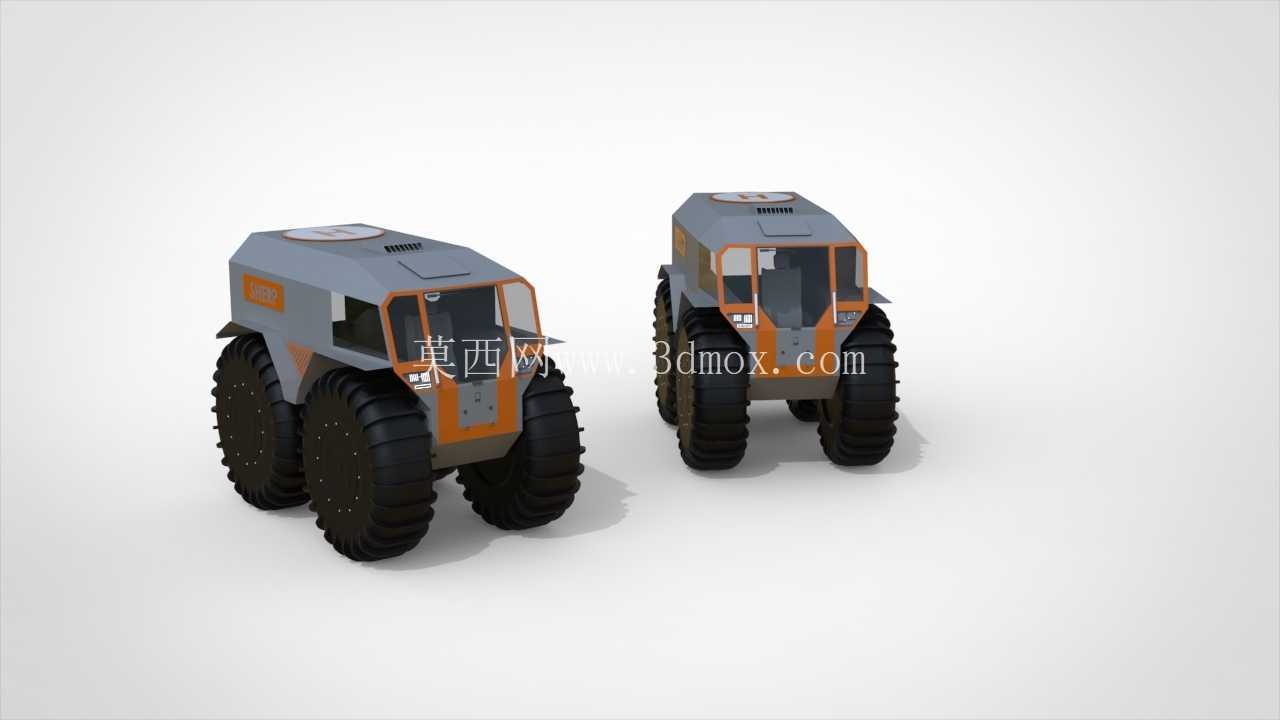

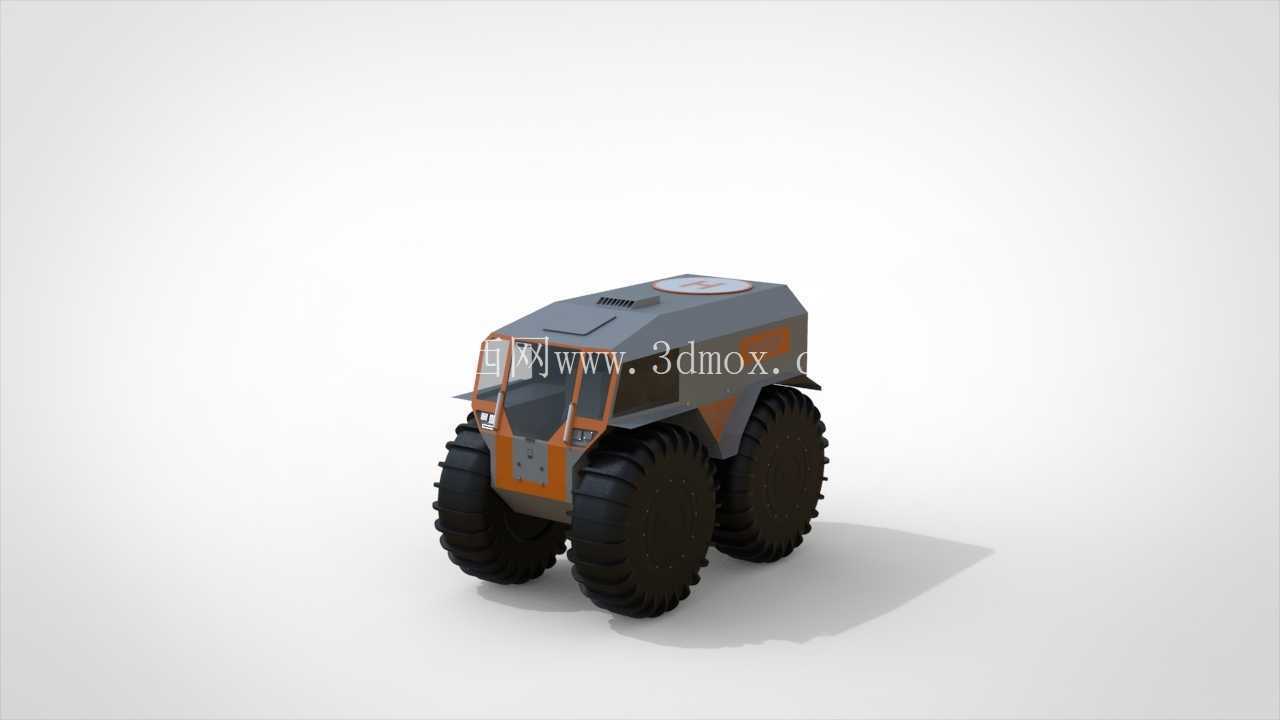

　　车身下部的防护结构采用一体式冲压成型，没有突出的管路或者结构件，避免在穿越灌木、乱石区域时出现部件被勾挂损坏的问题，前后保险杠采用与车身一体化的加强结构，可直接推开小径上的倒伏树干、小型障碍物，不需要额外清理路面即可通行。从三维建模的细节来看，轮胎的胎纹、舱体的拼接焊缝、观察窗的密封结构、车门的铰链位置都做了还原，可直接用于结构干涉校验、机动性能仿真分析，也可作为特种车辆设计的参考原型，针对不同使用场景调整舱体布局、轮胎参数，衍生出适配民用救援、野外勘探等不同场景的改型版本。
