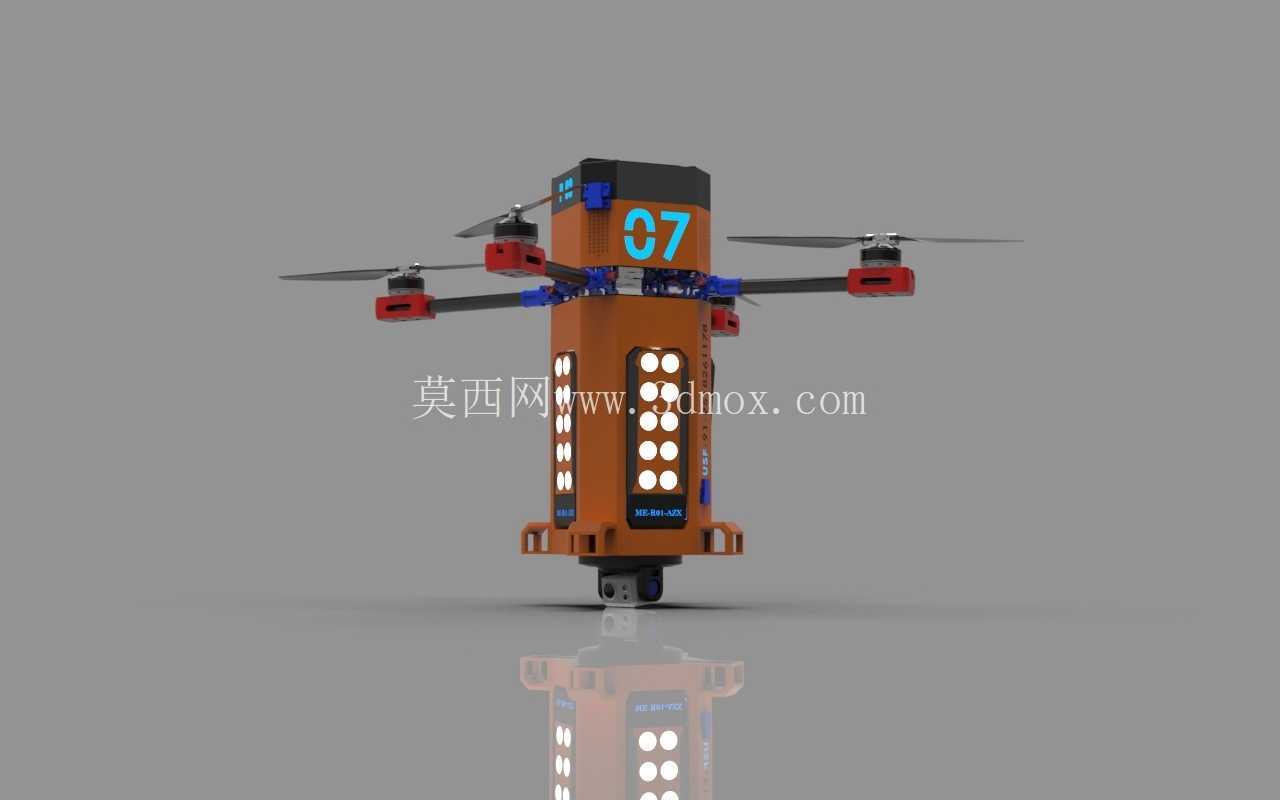

带太阳能供电可折叠臂LED照明露营无人机

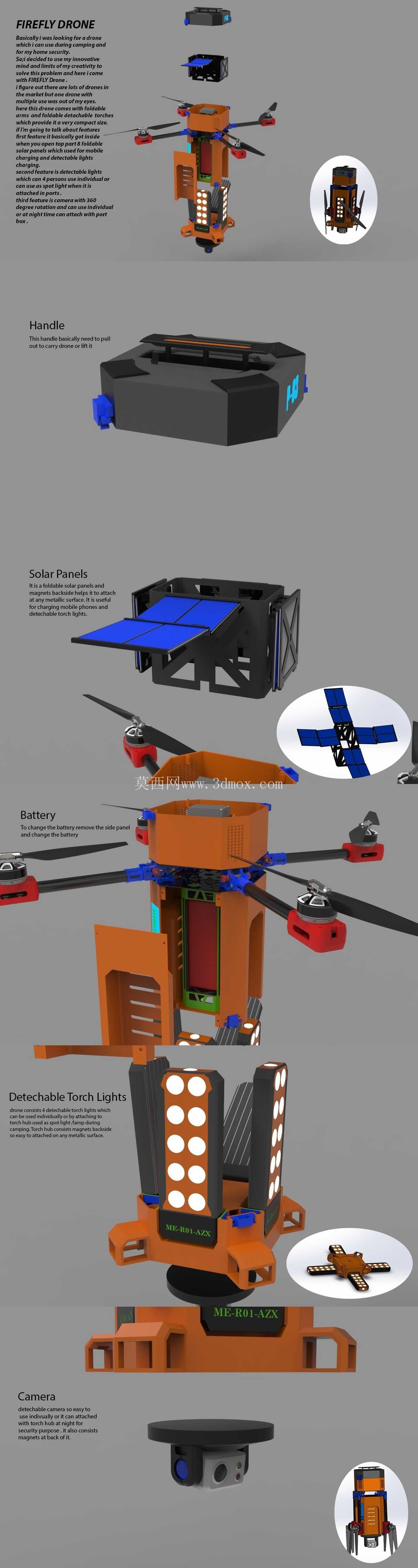

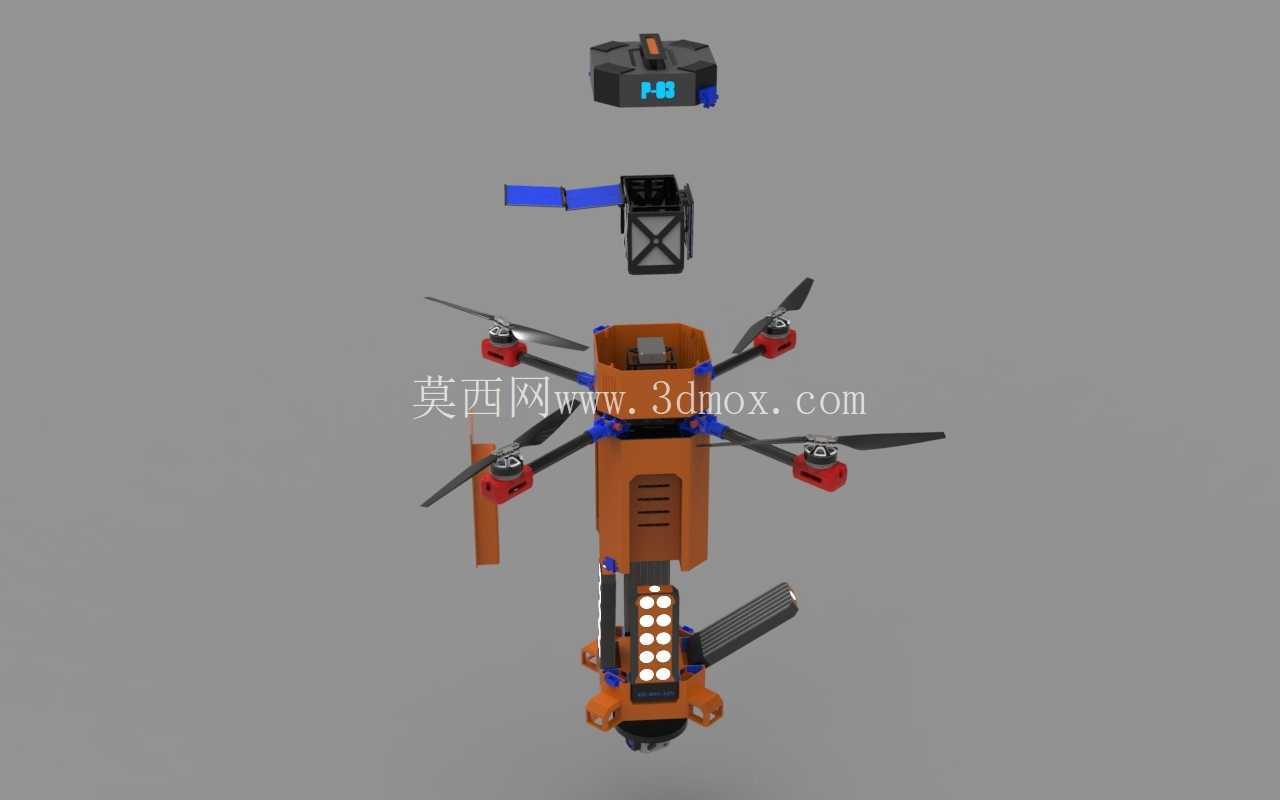

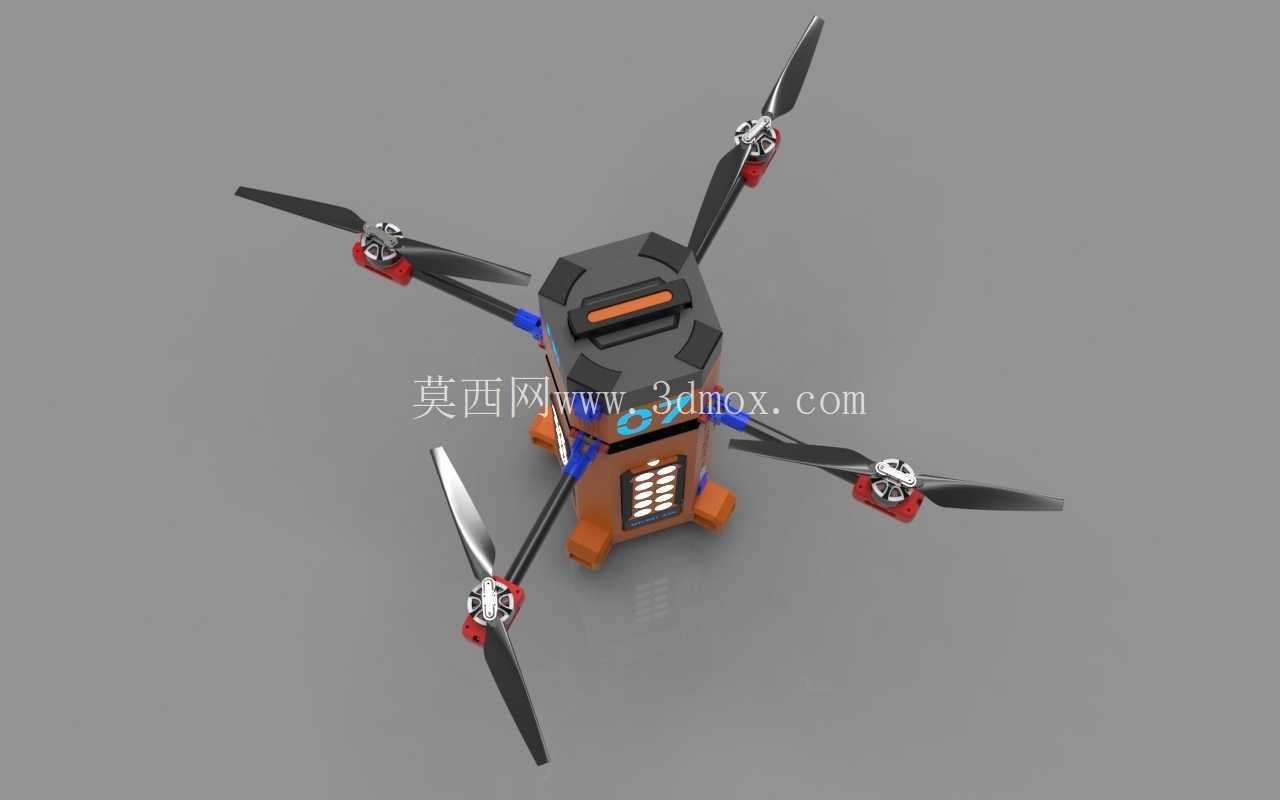

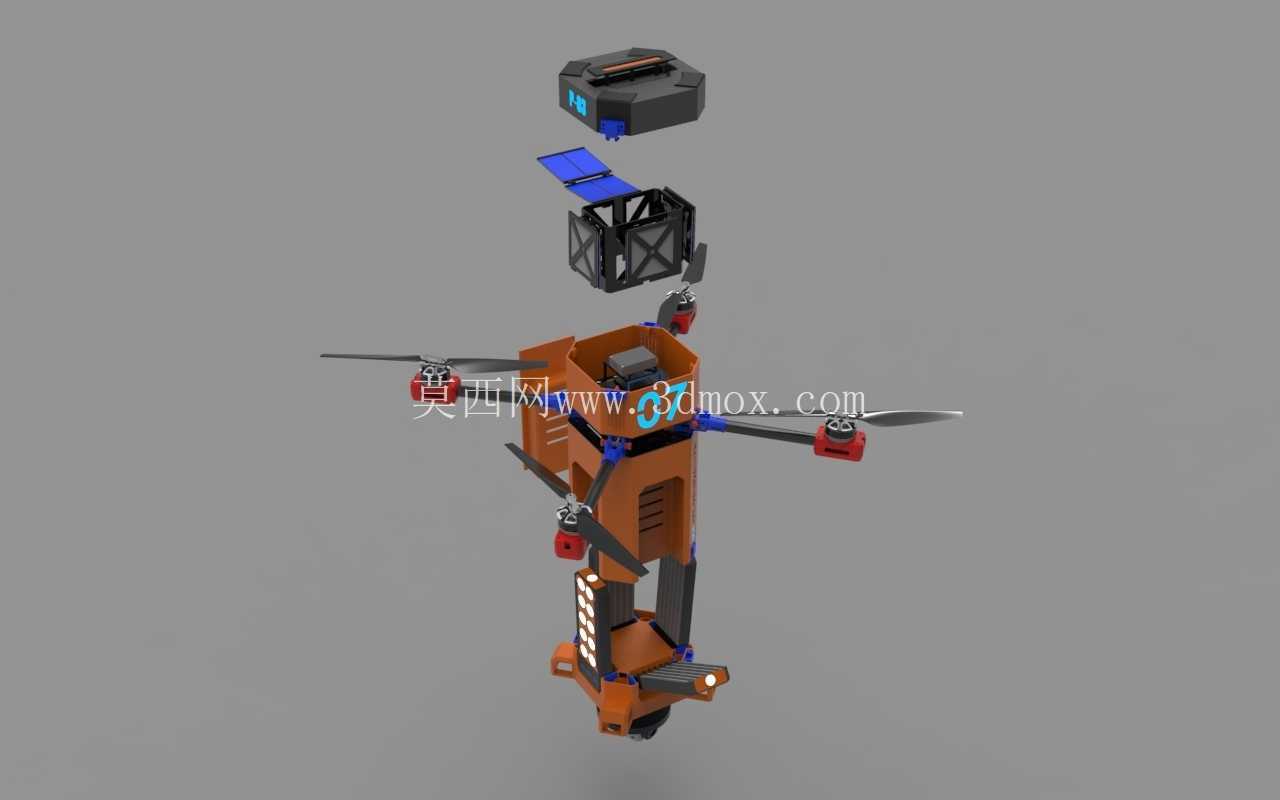

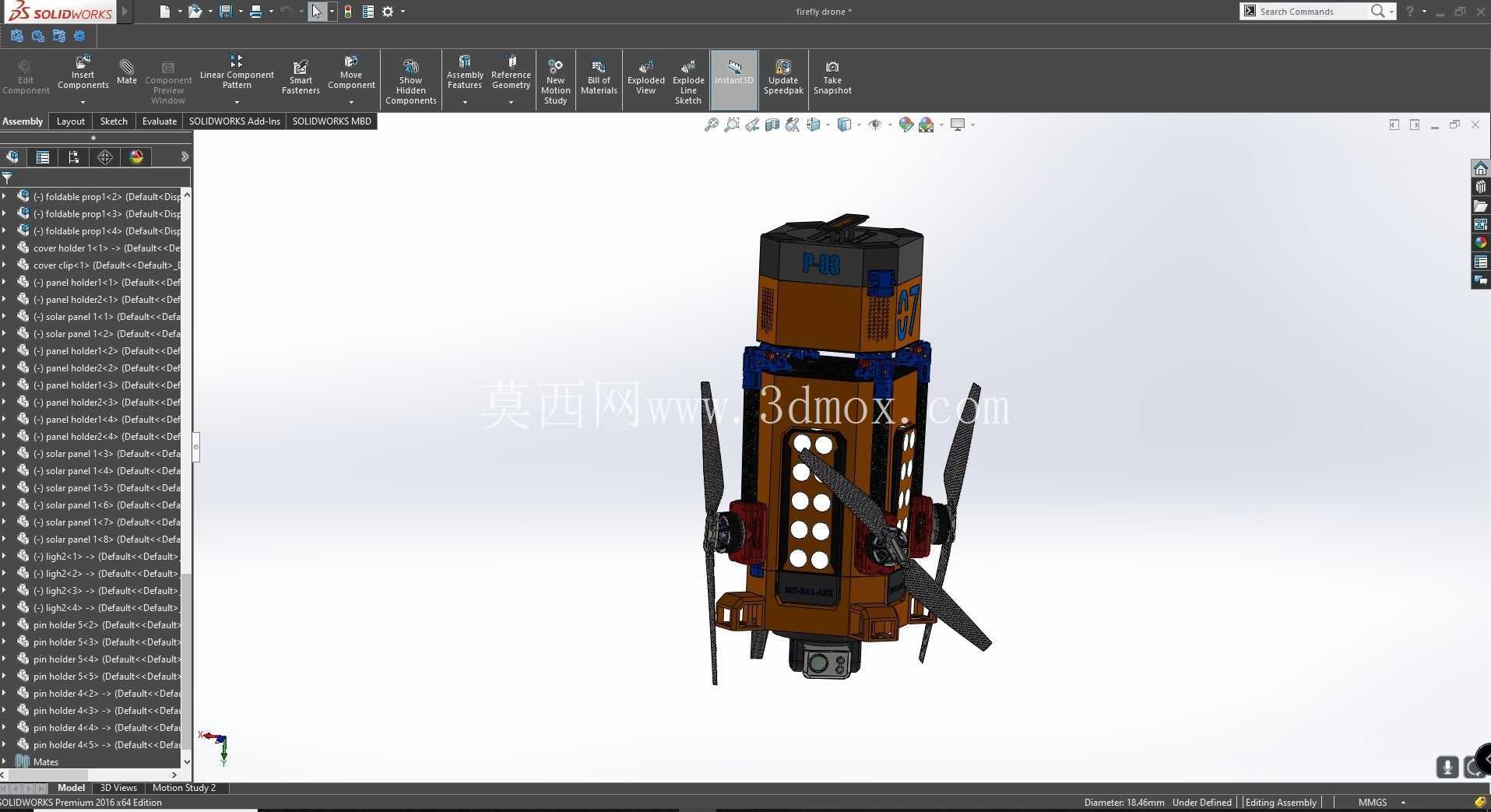

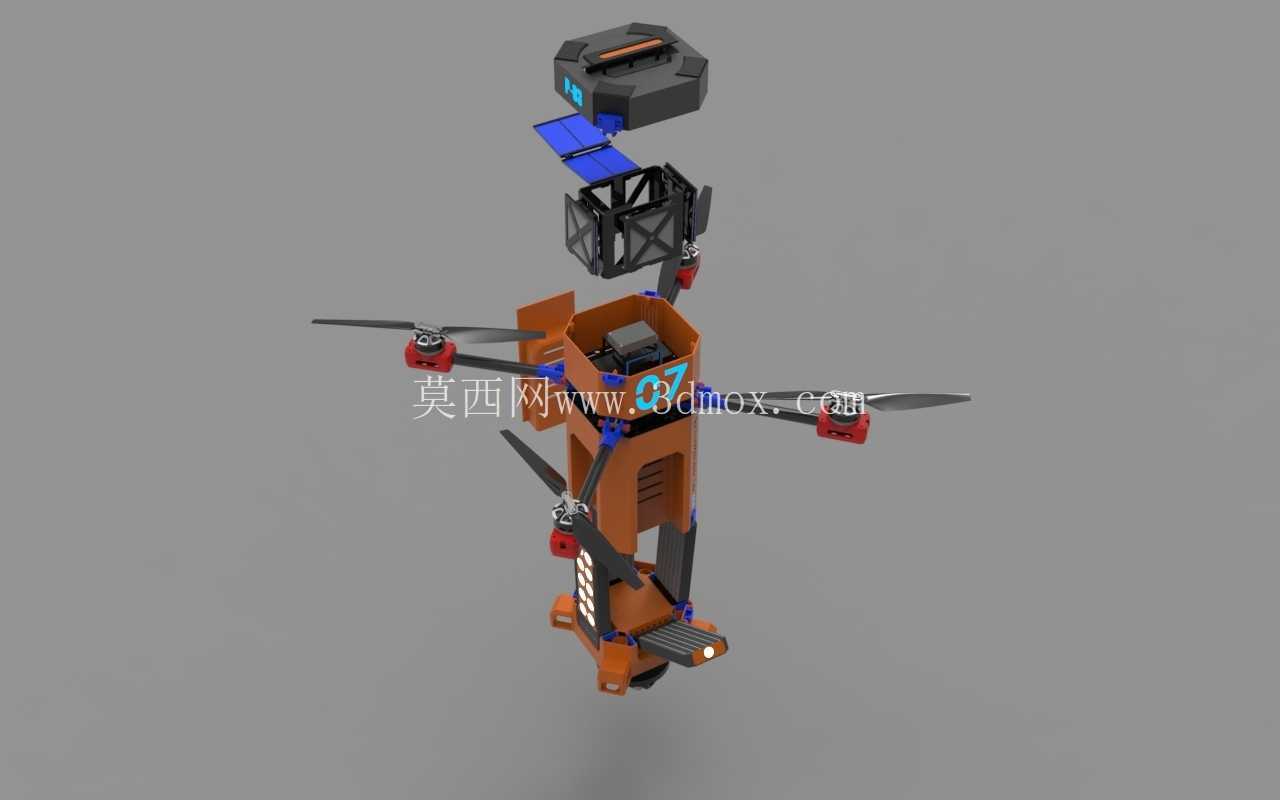

　　上层拓展仓专门预留了太阳能电池板的安装位，电池板采用翻折式铰接结构，非工作状态下可以完全贴合机身顶面收纳，不会额外增加整机的收纳尺寸，展开后可以在日间户外停留时为机载电池补能，延长设备的连续作业时长，铰接位置做了阻尼限位设计，可以根据不同日照角度调整电池板的倾斜角度，保证受光效率。机臂部分采用快拆折叠结构，每一条机臂与机身主体的连接位置都设置了弹簧卡扣式锁定机构，展开到位后会自动锁止，不需要额外工具即可完成部署，折叠后机臂可以完全贴合机身侧面，收纳后的整体尺寸可以放入常规户外背包的侧袋，满足徒步露营时的便携携带需求。这款小型旋翼飞行器的设计初衷，是填补户外露营场景下低空便携照明、家庭院落临时安防巡查的设备空白，区别于常规消费级航拍无人机侧重影像拍摄的定位，它的结构设计完全围绕长时间低空驻留、辅助照明、便携收纳三个核心需求展开。从结构布局来看，机身主体采用上下分层的仓体设计，下层仓体预留了电池组、飞控模块的安装空间，仓体侧壁做了格栅式镂空处理，既可以降低整机自重，也能为内部功率器件提供自然对流散热通道，避免长时间悬停时电子元件积热导致的性能衰减。

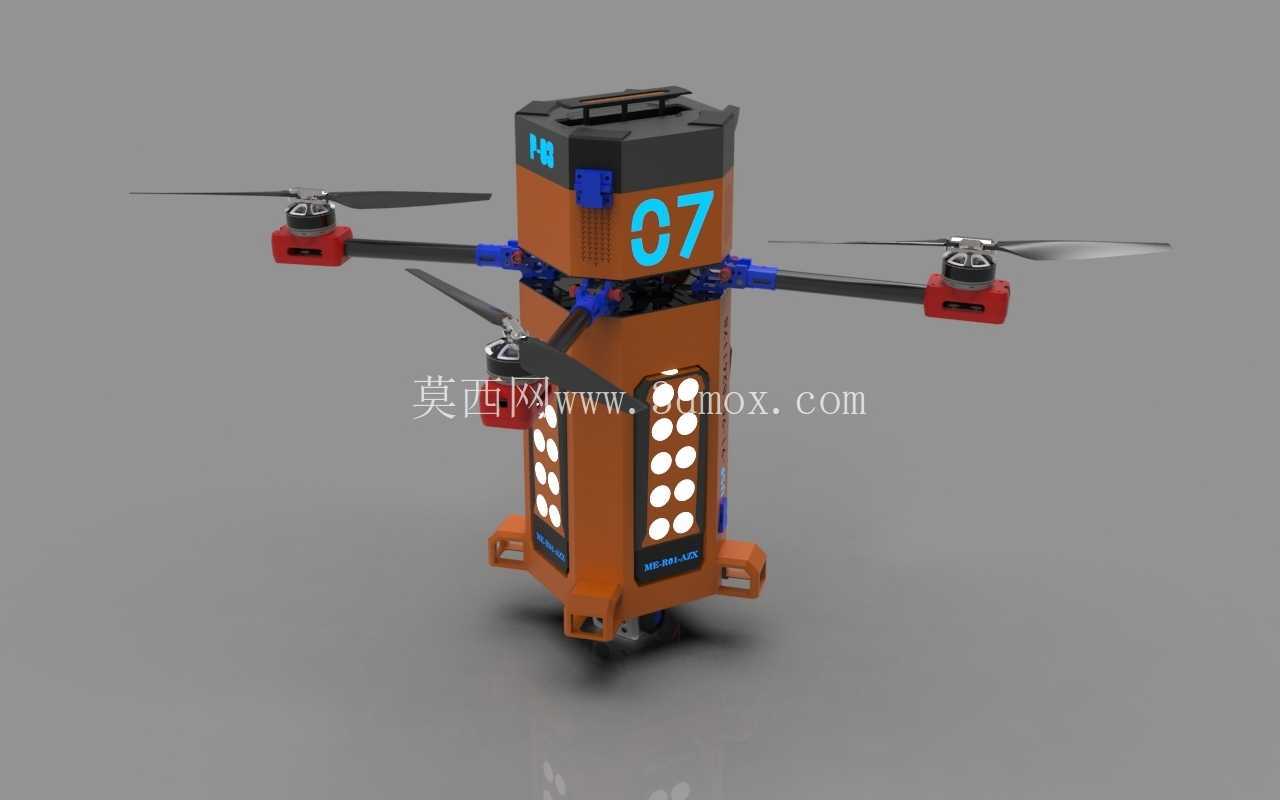

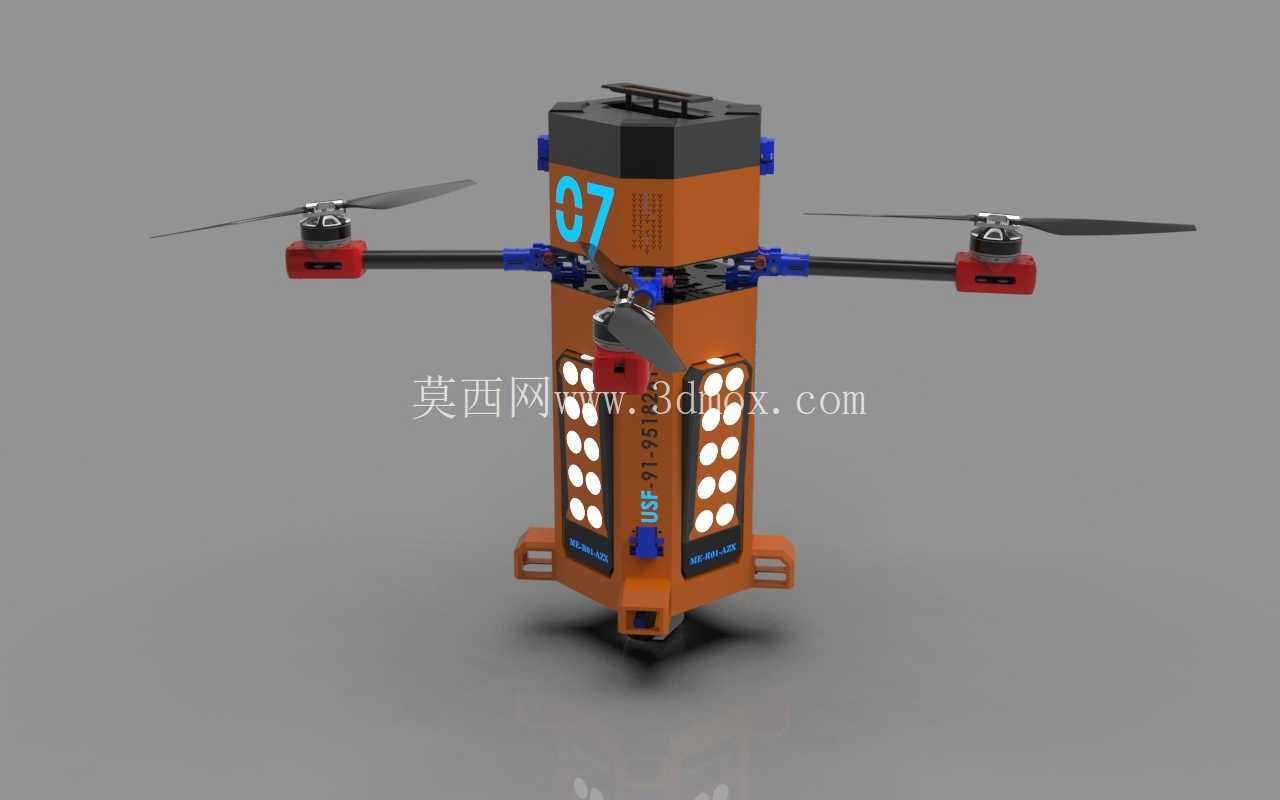

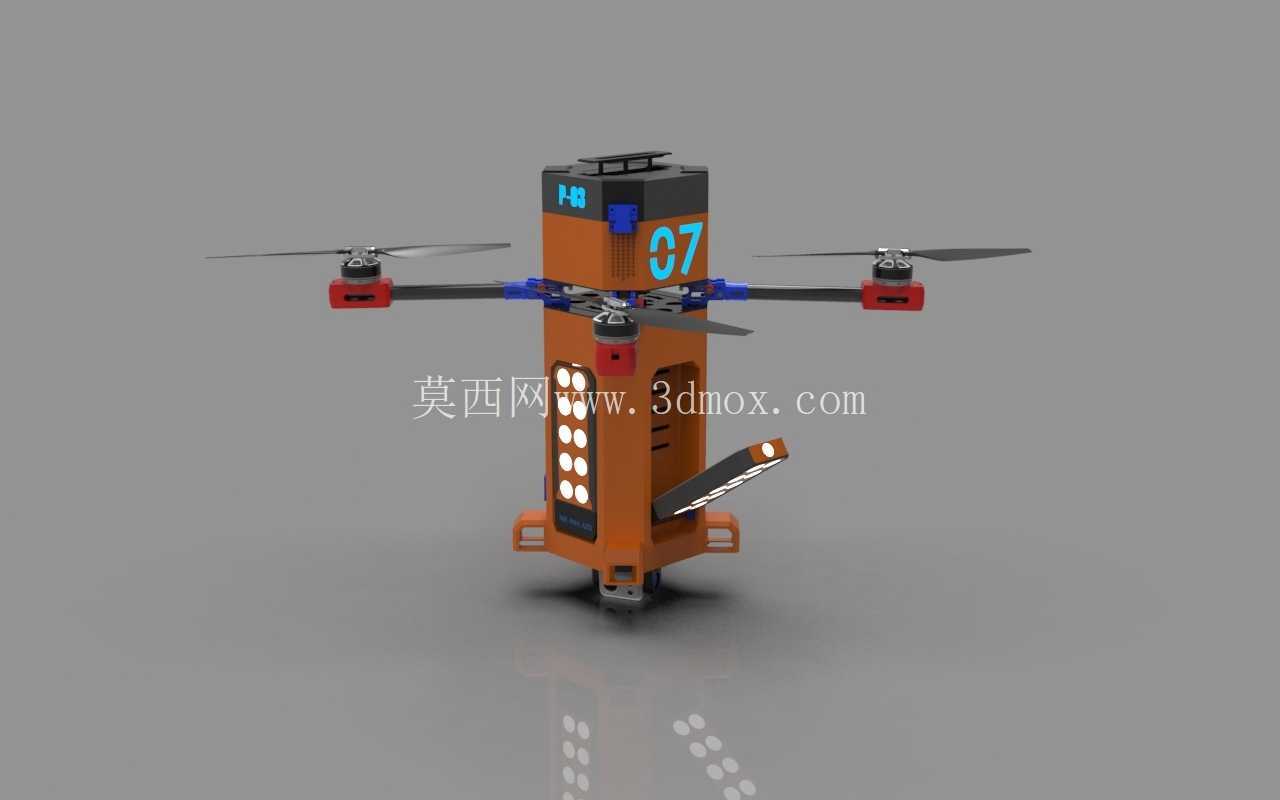

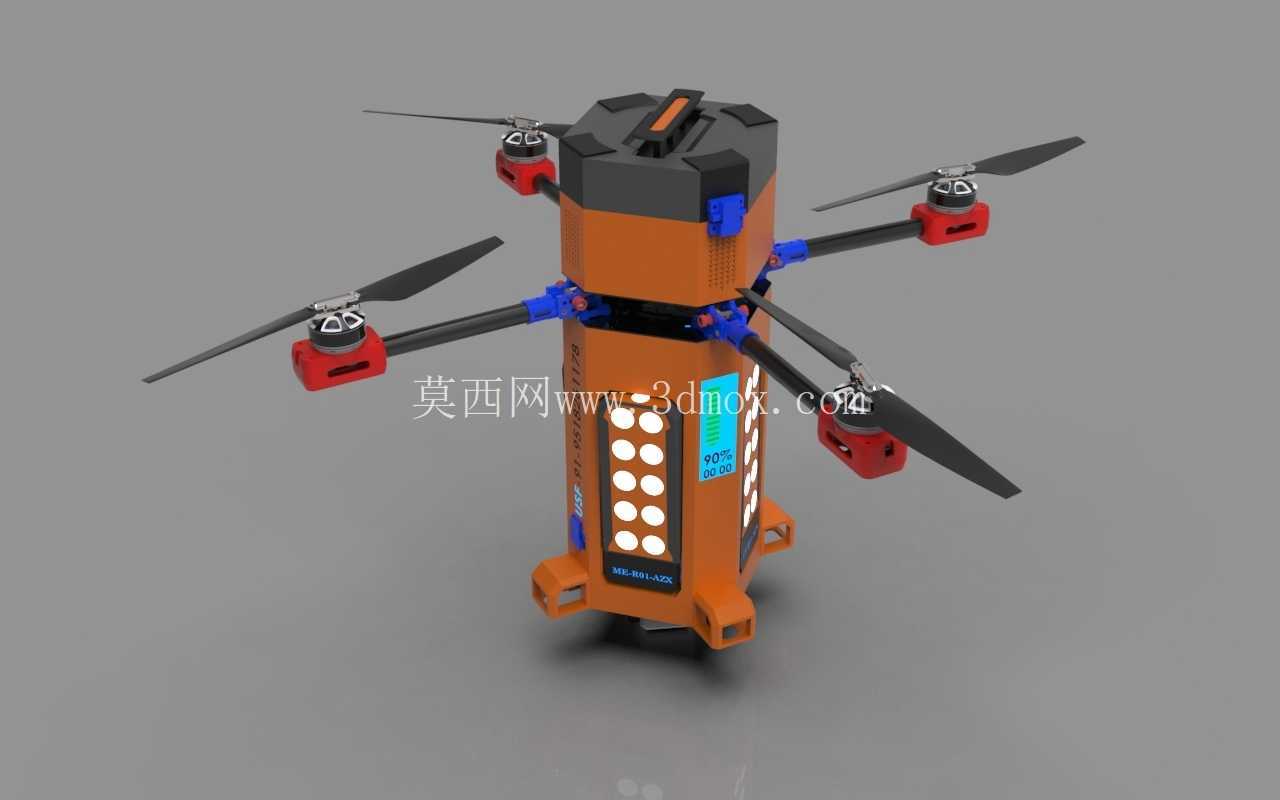

　　机臂末端的动力单元采用一体化电机座设计，电机座与机臂之间设置了减震胶圈，可以过滤旋翼高速转动时产生的高频振动，避免振动传递到机身影响照明模块的稳定性。照明模块集成在机身下部的前向位置，采用多颗LED灯珠阵列排布，灯组外侧设置了聚光透镜，可以根据使用需求切换泛光、聚光两种模式：泛光模式下可以覆盖机身周边半径8米左右的区域，满足露营时营地周边的临时照明需求，不需要额外架设营地灯；聚光模式下照射距离可以达到30米，能够在夜间巡查院落周边、寻找露营地周边遗失物品时提供远距离照明。

　　机身下部还设置了可收放的起落架，起落架采用弹性ABS材质制作，底端带有防滑橡胶垫，在不平整的草地、砂石地面降落时可以起到缓冲作用，避免硬着陆冲击损坏机身内部的电子元件，起落架的高度预留了足够的离地间隙，保证下部照明模块在降落状态下不会被地面杂物遮挡，也能避免地面凸起的石块磕碰灯组透镜。旋翼部分采用低转速大桨叶的配置，相比常规航拍无人机的小桨叶高转速设计，它的飞行噪音更低，在露营场景下使用不会产生明显的噪音干扰，同时大桨叶带来的升力冗余更大，即使在搭载太阳能板、照明模块的情况下，依然可以在3-4级的户外风力下保持稳定悬停，不会出现明显的飘移。

　　飞控模块的安装位置设置在机身重心的几何中心处，周边做了加厚的减震泡棉包裹，即使出现轻微的碰撞、降落冲击，也能保证飞控的陀螺仪、加速度计传感器正常工作，不会因为冲击导致传感器数据异常引发飞行事故。机身外壳的拼接位置全部做了止口设计，配合密封胶条可以实现日常防泼溅，能够应对露营时突发的小雨天气，不会因为少量进水导致电路短路。从安装边界来看，整机展开后的旋翼直径控制在450毫米以内，折叠后的长宽高尺寸分别为180毫米、120毫米、90毫米，不需要占用过多的收纳空间，机载电池采用快拆式设计，电池仓设置在机身侧面，不需要拆解机身外壳即可完成电池更换，在长时间户外使用时可以携带备用电池快速替换，进一步延长作业时长。机身上部还预留了通用拓展螺孔，可以根据不同的使用需求更换搭载模块，比如替换成小型喊话器、应急信号发射器等配件，拓展不同场景下的使用功能，不需要重新设计机身主体结构，提升了整机的通用适配性。在结构强度校核阶段，机臂的折叠铰接位置、电机座安装位置都做了加强筋设计，通过有限元分析验证，在1.5倍最大起飞重量的载荷下，结构形变量控制在0.2毫米以内，不会因为长期使用出现结构疲劳变形，保证飞行过程中的动平衡稳定性。
