带座椅安装位的方管焊接底盘框架结构

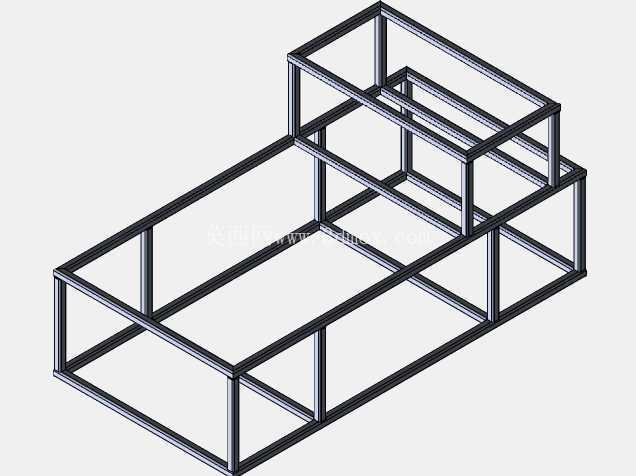

　　日常做非标设备或者小型移动作业载具设计时，最先要落地的就是底盘承载框架，这个框架采用标准矩形方管做焊接成型的主体结构，没有多余的装饰性设计，所有型材排布都围绕承载需求和安装边界来规划。从结构分区来看，框架做了高低差的层级设计，较低的大面积平面区域是预留的座椅安装位，安装面的型材排布做了加密处理，横向和纵向的方管间距控制在常规座椅安装孔位的适配范围内，不需要额外在框架上焊接过多转接支架，直接通过螺栓就能把座椅总成固定在框架上，安装时的容错空间足够，就算座椅安装孔位有几毫米的偏差，也能通过微调垫片完成装配。

　　后侧抬高的框架区域是设备舱的安装位，这个区域的框架做了双层围边设计，既可以给上层的控制元件、动力单元提供安装基准面，也能形成围挡结构，避免设备运行过程中内部元件移位脱落，同时抬高的结构也能和下方的座椅区域形成安全间距，防止操作人员乘坐时腿部碰到设备舱内的运转部件。做这类框架设计的时候，最先要考虑的是型材的选型匹配，不同的承载需求对应不同壁厚的方管，这个框架的主承载梁采用通长型材布置，没有在受力最大的中部位置做拼接焊缝，所有焊接节点都布置在型材交接的转角位置，能最大程度降低焊缝位置的应力集中，后期做表面处理的时候，焊缝打磨平整后做喷塑或者镀锌处理，就能满足户外或者车间内的防腐蚀使用需求。从安装边界来看，框架的底部预留了脚轮或者行走机构的安装孔位，四个角的型材端面做了齐平处理，不需要额外切割就能直接安装固定脚轮的连接板，要是做固定式设备使用，也可以在底部加装减震垫脚，直接放置在车间地面上就能使用，框架的整体宽度控制在常规通道通行的尺寸范围内，不管是在车间内转序还是在狭窄的作业区域移动，都不会出现卡滞的情况。框架的型材连接位置全部采用满焊工艺，焊接完成后会做去应力处理，避免后期使用过程中因为焊接应力释放出现框架变形，导致上部安装的设备出现对位偏差。

　　在实际应用场景里，这类框架可以作为小型巡检作业车的底盘，也可以作为移动式焊接工作站、小型检测设备的承载底座，只需要根据上部搭载的设备重量调整对应位置的型材壁厚和加强筋排布，就能适配不同的承载需求。设计的时候特意把座椅安装位的框架高度做了降低处理，操作人员乘坐时的腿部空间足够，长时间作业不会出现腿部局促的情况，后侧抬高的设备舱框架高度刚好在操作人员坐姿状态下的手臂操作范围内，不需要起身就能操作设备舱上的控制按钮，人机工程学的匹配度经过实际验证，符合常规作业的操作习惯。

　　框架上所有的安装面都做了平面度校验，焊接完成后会通过校型工艺保证各个安装基准面的平面度误差控制在合理范围内，后期安装上部设备的时候不需要额外做大量的修配工作，能有效缩短整机组装的周期。另外框架的侧边预留了线束穿引的空位，后期布置设备控制线、动力线的时候，可以直接从型材的间隙里走线，不需要额外在型材上开孔穿线，既保留了框架整体的结构强度，也能让整机的布线更加规整，避免线束外露被剐蹭破损。这类方管焊接框架相比铸件底座来说，生产周期更短，改型调整也更加灵活，只需要调整型材的切割长度和焊接位置，就能快速适配不同尺寸的上部设备，不需要开模就能完成小批量的生产制作，对于非标设备的快速落地来说适配性很强。在做结构强度校核的时候，主要考虑的是满载状态下的框架挠度，主承载梁的型材截面选型经过受力计算，在额定承载重量的情况下，框架中部的最大挠度不会影响上部设备的正常运行，也不会出现焊缝开裂的情况，日常使用过程中只需要定期检查节点位置的焊缝状态，就能保证框架的长期稳定使用。
