流线型车载燃油储油腔体结构

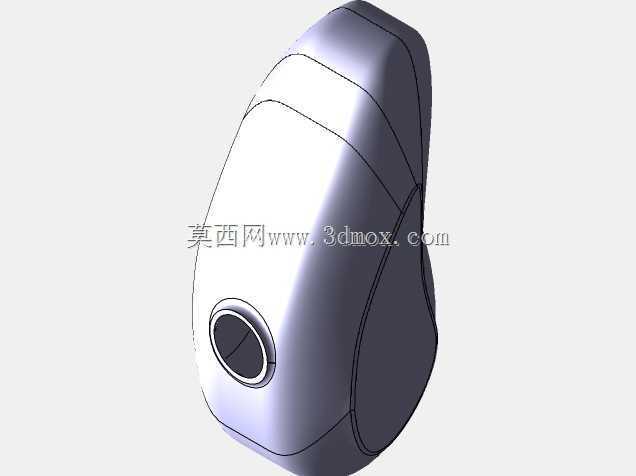

　　该燃油储油腔体主要面向小型动力设备与特种车辆的紧凑布置场景，在整车总装阶段承担燃油暂存、供油稳压与容积适配的作用。不同于规则方箱的粗放设计，这个壳体顺着周边车架、护板和覆盖件的剩余空间做随形延展，整体轮廓从前端圆形油路接口向后逐步抬升并向侧方收束，曲面过渡连续，没有突兀的直角折边，既能在有限的安装包络里挤出更大的有效储油容积，也能减少车辆行驶过程中燃油在箱内剧烈晃荡产生的冲击载荷。

　　从实际装配边界看，前端圆形接口位于腔体较低位置，便于吸油管在低液位阶段仍能稳定取油，降低坡道行驶、急加速或急减速时吸入空气的概率。接口周围保留了同轴环形安装面，后期可对接法兰盘、油管接头、油量传感器或密封垫圈，配合螺栓孔位完成端面压紧；建模时该区域壁厚与主壳体保持连续过渡，避免焊接或注塑成型后在接口根部出现应力集中。壳体外侧的分模线与拼接棱线沿曲面自然走向分布，既对应钣金冲压后的拼焊路径，也可作为复合材料或滚塑成型时的分型参考，棱线位置没有强行穿越高曲率区域，有利于加工时控制板料减薄率。

　　设计思路上，腔体上部采用较宽的隆起形态，一方面为燃油热膨胀和油面波动预留气相空间，避免满油状态下因温度升高出现溢油；另一方面抬高的顶部区域便于布置通气阀、回油口或燃油泵安装座，使回油流体沿内壁平缓汇入储油区，减少泡沫产生。侧后方的大弧面贴合作业设备的外覆盖件内侧曲线，安装时可通过抱箍、安装支脚或减振垫与车架相连，曲面与周边护板之间维持均匀间隙，防止振动工况下相互摩擦。

　　在结构校核层面，这种异形薄壁壳体需要重点关注三类问题：一是箱体在满油载荷下的侧壁鼓胀变形，尤其是大面积光滑曲面区域，应结合内部防浪板或局部加强筋控制形变；二是燃油晃动对前后端壁的动态冲击，模型中连续变化的截面可使液流沿壁面导向，而非直接撞击平板端面；三是安装支点的载荷传递，支脚与壳体连接处需做圆角补强，避免道路颠簸导致焊缝开裂。

　　油路接口的高度、朝向和外径在三维环境中可直接与油管走向进行干涉检查，装配人员能够据此判断接头拆装空间是否足够，以及油管最小弯曲半径是否满足要求。腔体底部若设置排污口，应落在整车静置后的最低区域；若受外形限制无法形成单一最低点，则可通过内部导流肋将残油汇集至吸油口附近。该模型还可用于容积核算，通过内腔实体提取不同液位下的储油体积，绘制油量传感器刻度与实际容积的对应关系，为仪表显示标定提供依据。

　　围绕制造工艺，钣金方案中可将复杂曲面拆分为若干冲压片体，沿可见棱线焊接后打磨；若采用塑料或复合材料成型，则需依据曲面拔模方向调整侧壁倾角，并在接口、安装座等位置预埋金属嵌件。无论采用哪种工艺，三维数模都能同步输出壁厚检查、曲率分析和装配干涉结果，使结构设计、工艺人员与总装环节在同一腔体几何上协调安装空间、维护便利性与供油可靠性。
