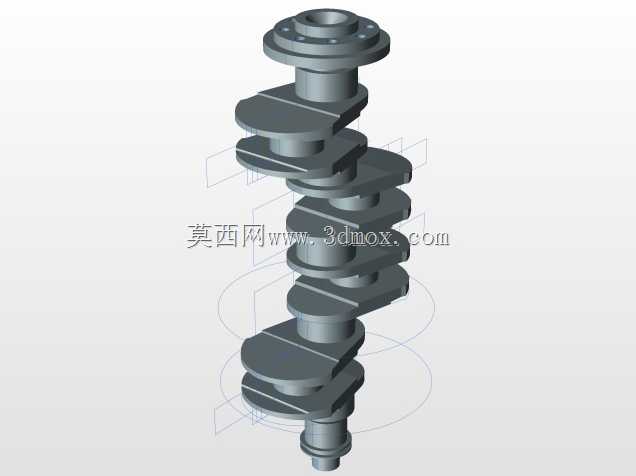

多缸内燃机曲轴精密结构设计

这款曲轴是内燃机核心动力转换部件，主要应用于往复活塞式多缸发动机的动力传递场景，广泛适配车用、工程机械用、发电机组用的四冲程内燃机，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是发动机动力输出路径上不可或缺的关键承载构件。在实际设备运行过程中，曲轴需要持续承受活塞连杆组传递来的周期性交变燃气爆发力、往复惯性力与旋转离心力，因此整体结构设计围绕高负载承载、抗疲劳性能、动平衡精度三个核心方向展开。从结构设计来看，该曲轴采用整体式锻造结构布局，沿轴向依次排布前端安装轴颈、多组曲柄销与主轴颈交替的曲拐单元、后端动力输出法兰，每个曲拐单元由两侧平衡配重块、连接主轴颈与曲柄销的曲柄臂构成，平衡配重块的偏心轮廓经过精准配重计算，能够抵消曲拐旋转时产生的不平衡离心力，降低发动机运行过程中的振动与轴承冲击载荷。主轴颈与曲柄销的表面设计有高光洁度的承压接触面，用于匹配轴瓦形成滑动摩擦副，保障高速旋转下的润滑膜形成与载荷均匀分布；前端轴颈预留有正时齿轮、皮带轮的安装定位结构，后端法兰设置有均匀排布的螺栓连接孔，用于与飞轮组件刚性连接，保障动力输出的同轴度与连接可靠性。在安装边界设计上，各主轴颈的同轴度公差控制在微米级，相邻曲拐的夹角按照对应缸数的点火间隔角精准设计，保障各缸做功顺序的均匀性，避免动力输出出现扭矩波动；曲轴的轴向尺寸与各轴颈直径参数严格匹配对应机型的缸体曲轴箱安装空间，主轴颈的安装位置与缸体主轴承座孔一一对应，安装时不需要额外改动缸体结构即可完成装配，轴向定位结构设置在中间主轴颈位置，能够平衡热胀冷缩带来的轴向尺寸变化，避免运行过程中出现轴向窜动。外形轮廓上，所有轴颈与曲柄臂的连接位置都设计有大圆角过渡结构，避免应力集中导致的疲劳断裂风险，平衡块的外轮廓做了避让设计，旋转过程中不会与缸体内壁、连杆大头发生运动干涉，能够在曲轴箱的封闭空间内完成高速稳定旋转。
