军用越野吉普车高细节三维结构设计

这款越野吉普车的三维结构设计，核心围绕非铺装路面的高通过性需求展开，整体采用敞开式短轴距车身布局，最大化压缩前后悬长度，以此获得更大的接近角与离去角，能够应对碎石坡、松软沙地、泥泞沟壑等复杂野外地形，早期这类车型主要承担战地人员输送、轻型装备拖曳、前线侦察通勤的任务，后续也衍生出适用于野外勘探、林区巡检、应急救援等民用场景的改装版本。

从结构设计逻辑来看，整车采用非承载式车身架构，梯形钢制车架作为核心承载基体，所有动力总成、悬挂系统、车身覆盖件均直接固定在车架纵梁与横梁上，这种设计的优势在于车架本身可独立承受行驶过程中的扭转、冲击载荷，即使车身覆盖件出现局部形变，也不会影响核心行驶机构的正常运作，适配大负载、强冲击的使用场景。悬挂部分采用前后整体桥式钢板弹簧结构，钢板弹簧兼具弹性元件与导向机构的作用，无需额外设置复杂的多连杆导向结构，结构简单可靠，维护成本极低，同时能够提供足够的悬挂行程，在车轮遇到起伏路面时，可最大限度保证轮胎与地面的接触面积，提升抓地力，避免单侧车轮悬空失去驱动力。

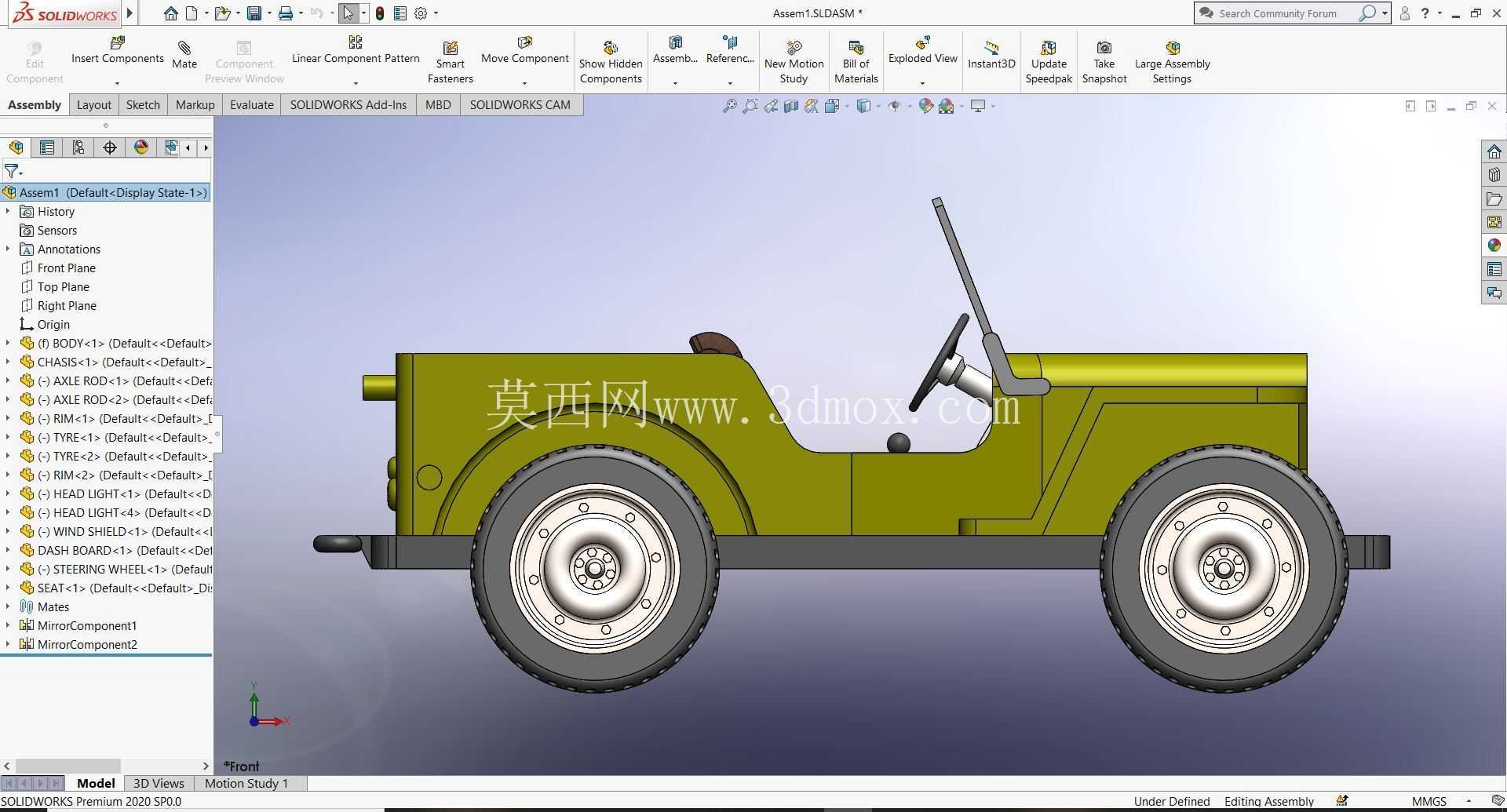

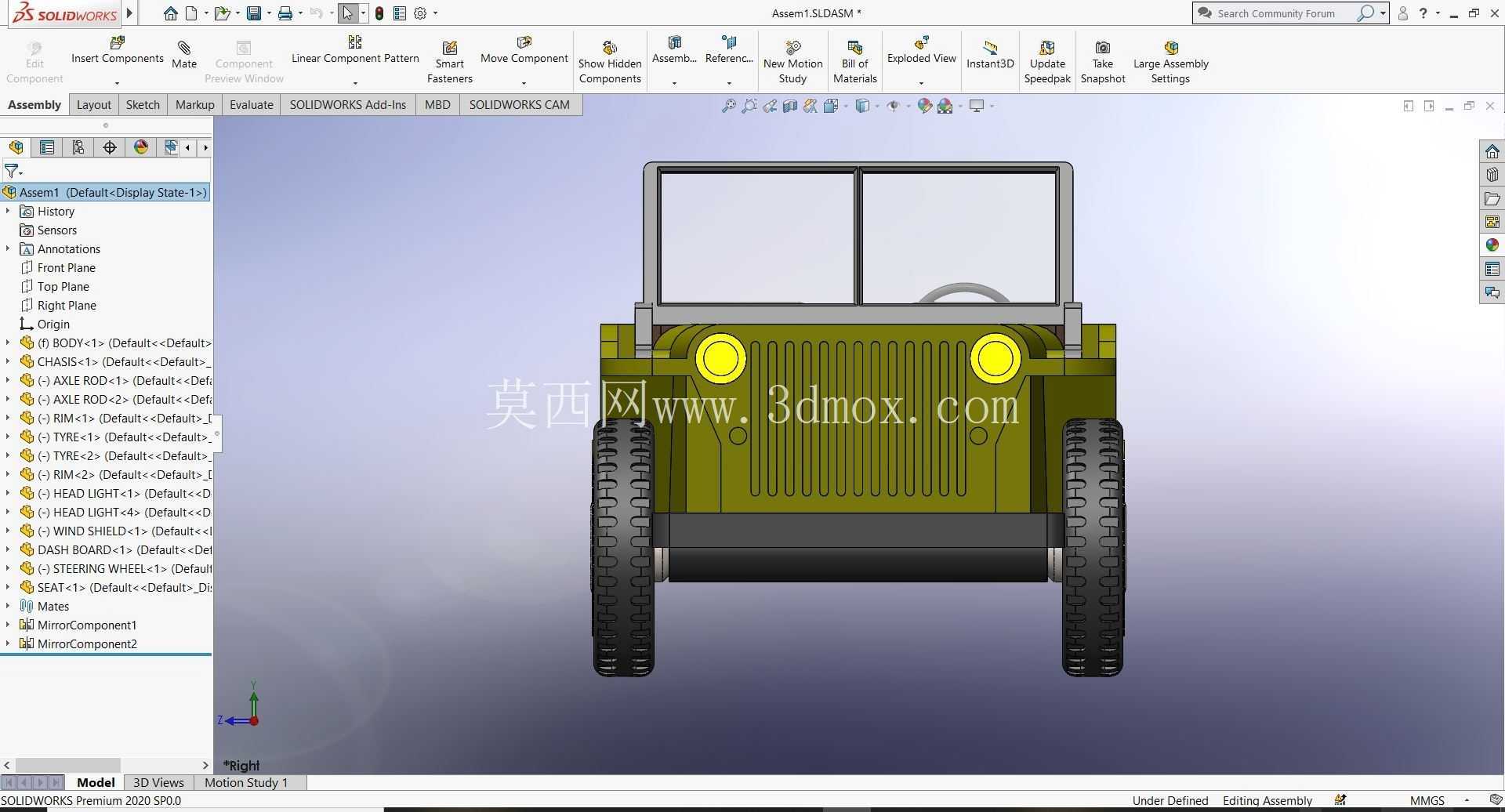

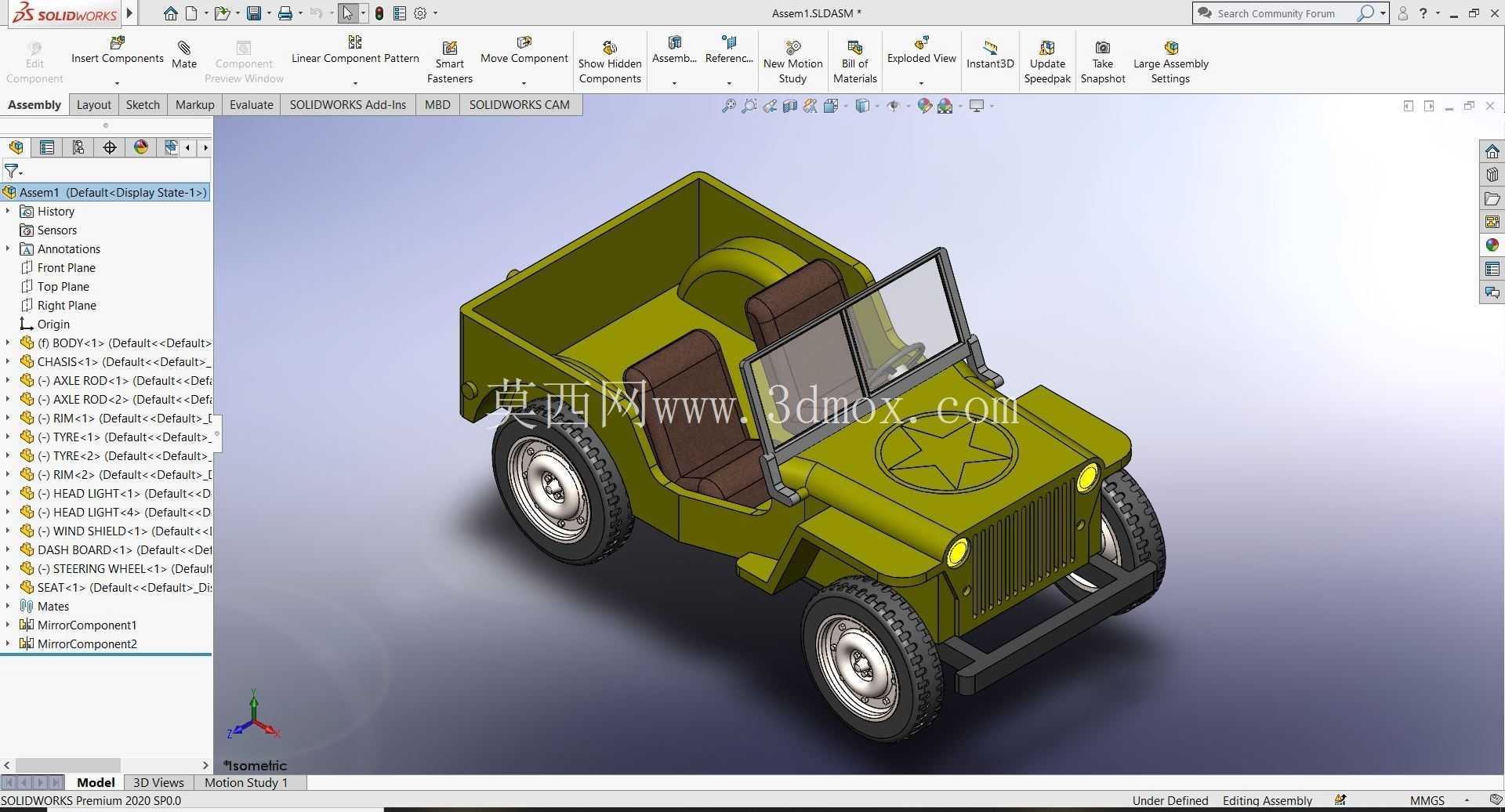

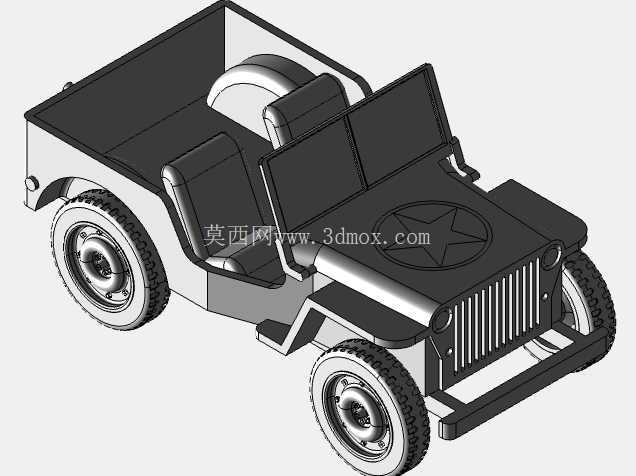

车身外形设计完全服务于功能需求，没有多余的装饰性曲面，车头采用垂直布置的条状进气格栅，既能够为发动机舱提供充足的撞风散热面积，也可在格栅后方加装防护网，阻挡行驶过程中飞溅的碎石击打散热器。前保险杠采用厚壁钢制冲压件，直接与车架前端纵梁连接，可承受低速碰撞的冲击力，也可作为拖曳装置的安装基座。驾驶区域采用双座布局，座椅采用防水耐磨的支撑结构，适配长时间颠簸路面的乘坐需求；前风挡为可向前翻倒的铰接结构，在需要降低车身高度、或者避免风挡反光暴露位置时，可将风挡放倒固定在引擎盖两侧，拓展使用场景。车身侧面没有设置常规车门，仅预留登车缺口，减少车身自重的同时，方便人员快速上下车，也避免越野过程中车门变形无法开启的问题。后部开放式货舱可承载轻型物资，货舱地板采用防滑冲压钢板，周边设置可固定绳索的挂点，方便捆绑固定装载的装备。

动力舱布置在车头位置，预留了直列四缸水冷发动机的安装空间，匹配手动分动箱结构，可实现两驱与四驱模式的切换，在铺装路面行驶时采用后轮驱动降低传动损耗，在非铺装路面打滑时可挂入四驱模式，将动力分配至前后桥，提升脱困能力。车轮采用大尺寸深花纹越野轮胎，搭配钢制轮毂，轮胎胎壁厚度较大，可降低低气压行驶时爆胎的概率，轮毂中心设置有轮毂轴头锁结构，可在需要时手动锁止前轮轴头，减少四驱模式下的传动损耗。

从安装边界尺寸来看，整车轴距控制在2米级，车身总长度不超过3.4米，宽度控制在1.5米左右，高度在风挡立起时约1.8米，风挡放倒后高度可降低至1.2米以内，极小的转弯半径让车辆能够在狭窄的林间小道、山地急弯路段灵活通行。整车所有外露的金属部件均预留了防锈处理的工艺间隙，车身覆盖件采用冲压钢板拼接，各部件之间的安装间隙控制在合理范围，既考虑到野外使用时的泥沙堆积清理需求，也避免间隙过大导致行驶过程中出现部件共振异响。

在细节结构设计上，车头两侧设置有独立的圆形大灯，采用防护钢网包裹，避免飞石击碎灯罩；车身侧面预留了外置工具挂载点，可固定铁锹、油桶等野外作业必备工具；燃油箱布置在车架中部侧面，采用钢制护板包裹，避免越野过程中托底撞击油箱。整车的管线布置均沿车架纵梁内侧排布，预留足够的固定卡扣安装位，避免管线晃动磨损，同时所有电气接头均采用防水结构，满足涉水行驶的密封需求。
