KVT电线充电接插件结构设计方案

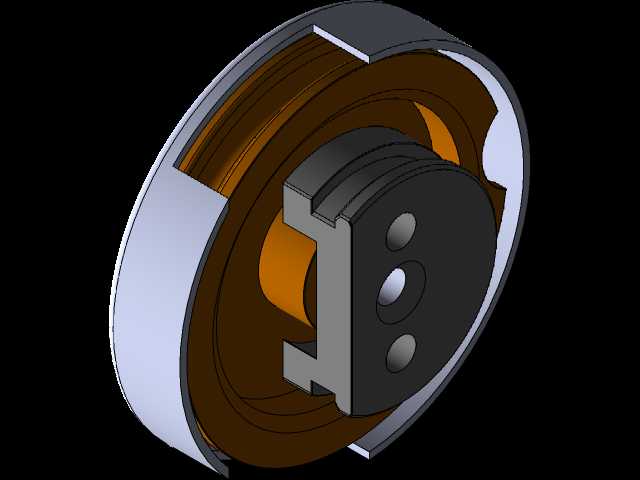

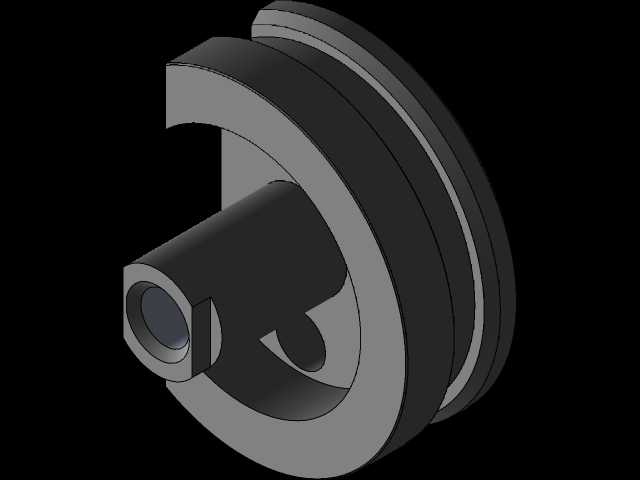

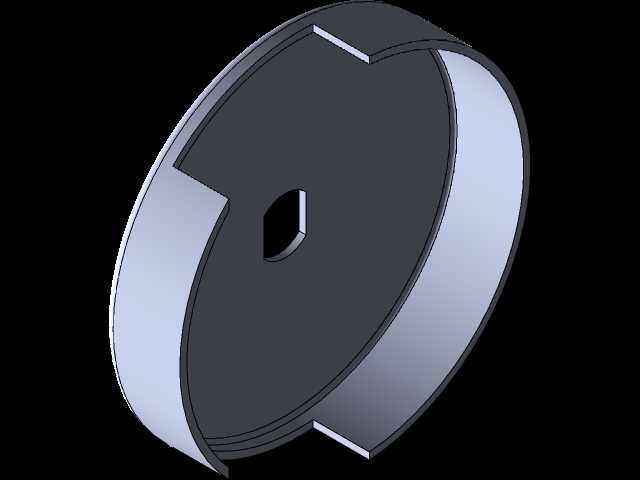

　　这款接插组件主要面向低压供电场景下的线缆端接需求，常见于小型机电设备内部供电接驳、便携式用电装置的充电接口部位，区别于常规外露式充电接口，该结构采用内嵌式圆形腔体布局，能在接插完成后将导电接触部位完全包裹在壳体内部，降低日常使用过程中粉尘、水汽侵入接触区域的概率，适配有一定防尘防溅要求的室内机电设备供电接驳场景。从结构组成来看，外部采用薄壁圆形金属壳体作为承载基体，壳体内壁设置多圈环形卡槽，一方面用于固定内部的绝缘衬套，另一方面可以在接插对位时提供导向限位，避免插合过程中出现偏斜导致导电端子变形。内部的绝缘基座采用台阶式柱状结构，基座上根据导电需求布置了三个不同孔径的接触端子安装位，其中居中位置的大孔径端子用于主供电回路的载流连接，

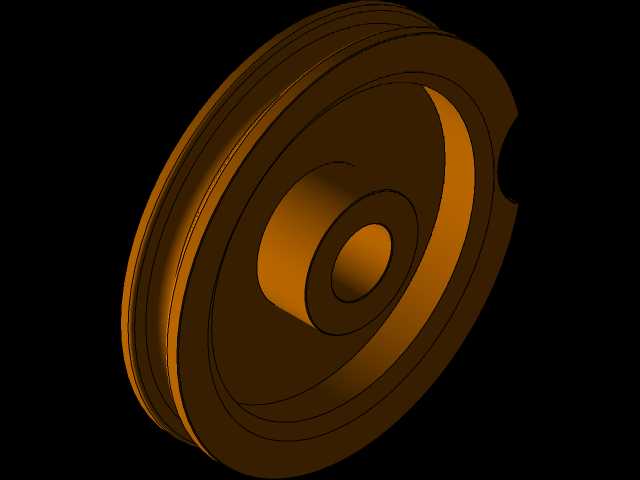

　　两侧对称布置的小孔径端子可用于信号反馈或者辅助回路供电，端子安装位周边设计有凸起的绝缘隔挡，能够避免不同极性端子之间出现爬电风险，绝缘基座与外壳之间设置有弹性卡接结构，装配时无需额外紧固件即可将基座固定在壳体内的指定位置，减少装配工序的零件数量。设计过程中优先考虑了接插过程的对位容错性，壳体的开口端做了内倒角导向结构，插合时即使公端插件存在一定的径向偏移，也能顺着倒角滑入腔体内部完成对位，不会出现硬顶导致零件损伤的情况。绝缘基座的插合端面做了弧形过渡处理，端子安装孔的入口端同样做了扩口导向，公端插针进入时能顺利导入接触件内部，降低插合阻力。从安装边界来看，整个组件的外径适配常规圆形设备的端盖安装位，壳体外壁预留有环形的密封槽位，

　　可以加装O型密封圈实现与设备面板之间的密封，组件的轴向长度控制在较小范围内，不会过多占用设备内部的安装空间，适合在空间紧凑的小型机电设备内部布置。实际使用过程中，该接插组件的插合力控制在常规手动操作的舒适区间，无需额外工具即可完成插合与分离，内部接触件采用弹性夹持结构，能够保证插合后接触电阻稳定，避免长期使用后出现接触不良导致的发热问题。壳体采用金属材质一方面可以提供足够的结构强度，抵御日常使用中的磕碰冲击，另一方面也能起到一定的电磁屏蔽作用，减少内部供电回路对周边弱电信号的干扰。绝缘基座选用耐温绝缘材质，能够承载常规低压供电场景下的载流发热，不会因为长期温升出现材质变形导致的结构失效。在结构细节处理上，

　　壳体内壁的卡槽深度经过反复校核，既能够保证绝缘衬套卡接到位后不会出现轴向窜动，又不会因为卡槽过深导致壳体壁厚不足影响结构强度，绝缘基座上的隔挡高度满足电气间隙的安全要求，不同极性端子之间的爬电距离符合低压电气设备的安全规范，整个组件的所有棱角位置都做了圆角处理，避免装配过程中划伤操作人员或者损坏线缆绝缘层。该结构在设计时也兼顾了生产加工的工艺性，外部金属壳体可以采用冲压或者车削工艺成型，内部绝缘基座适合采用注塑工艺批量生产，所有零件都没有复杂的异形结构，不需要特殊加工设备即可完成生产，能够有效控制批量制造成本，适合在通用低压供电接驳场景中推广使用。
