车床轴用夹头夹持工件心轴结构

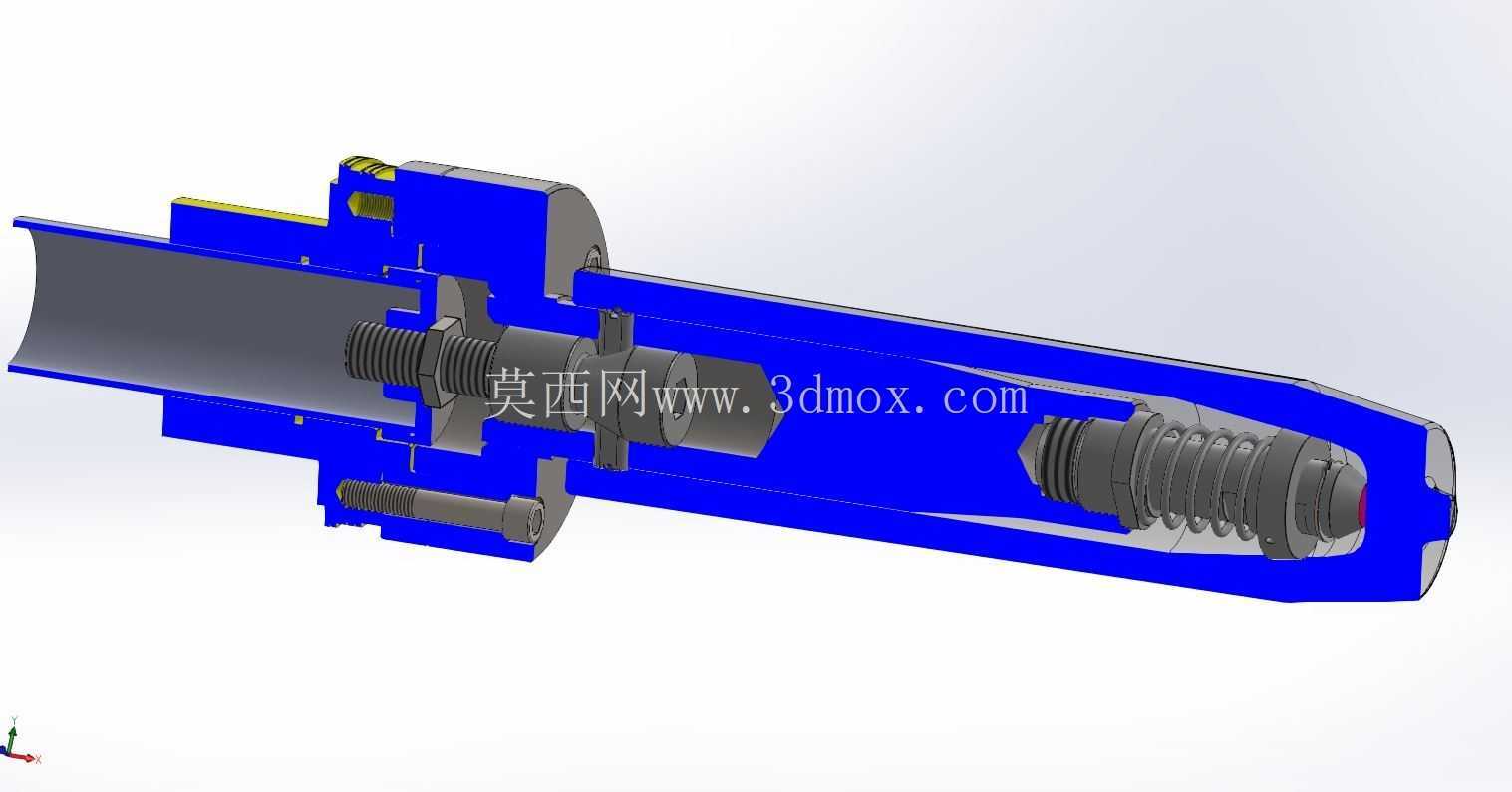

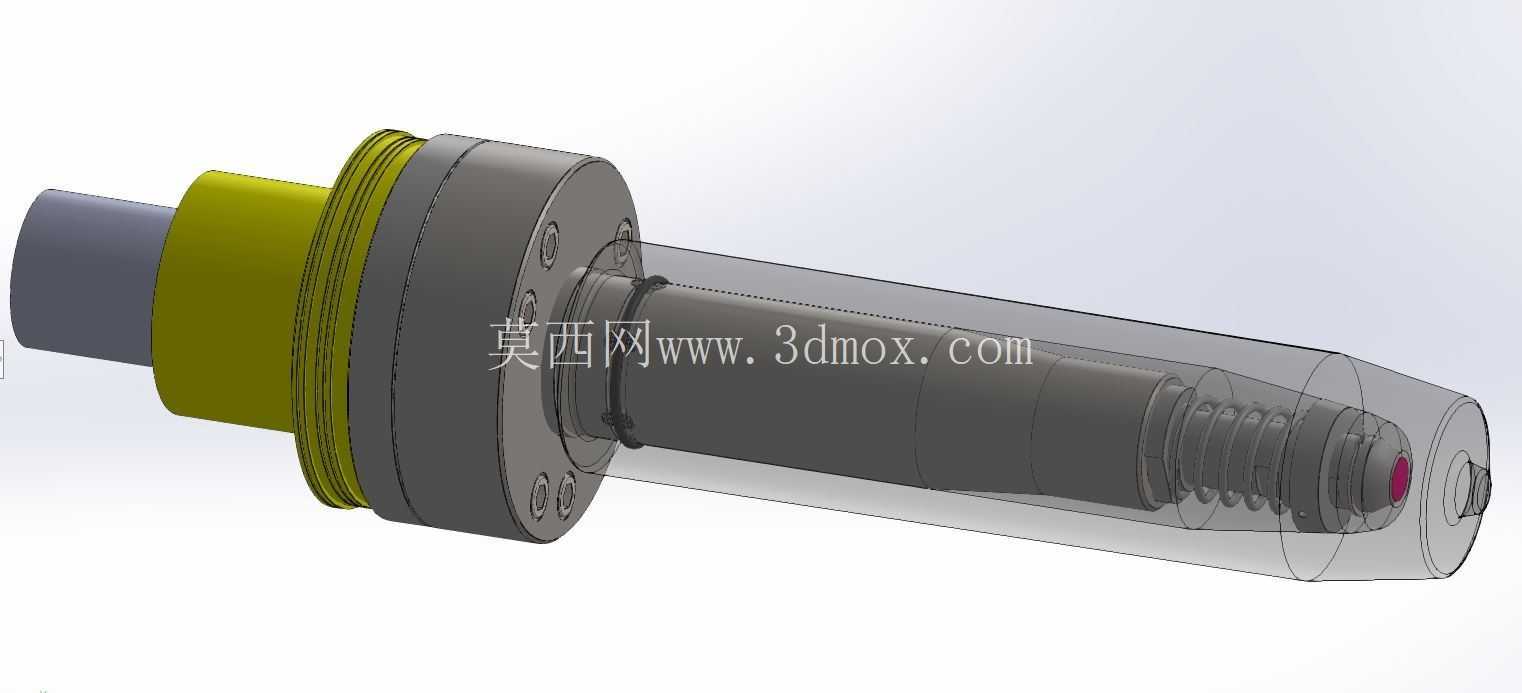

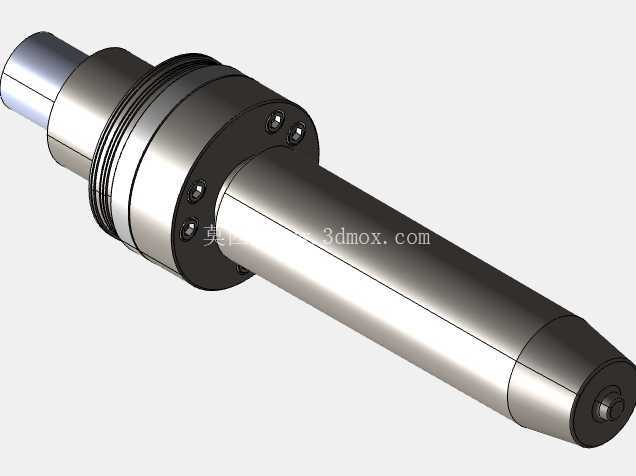

　　这套心轴与筒夹夹头组合结构，核心服务于车床、加工中心的回转类工件装夹工序，也可适配三坐标测量机的高精度夹持场景，针对几何外形相似度高的回转对称工件设计，尤其适配薄壁类、小直径回转件的装夹需求，本次适配的典型工件为122高爆炮弹弹体，这类工件外轮廓为连续回转面，装夹时既要保证足够的夹紧力抵消切削力，又要避免装夹变形影响加工精度。从实际使用场景来看，普通三爪卡盘装夹这类长径比偏大的回转工件时，容易出现夹持端应力集中、悬伸端跳动超差的问题，而这套心轴夹头采用内胀式夹持逻辑，心轴主体穿入工件内孔，通过端部的筒夹结构胀紧工件内壁，配合尾端的锁紧机构实现轴向与径向的双向定位，装夹后工件的回转同轴度可以稳定控制在0.02mm以内，完全满足车削外圆、端面磨削这类工序的精度要求。结构设计上，整套组件沿车床主轴轴线方向布置，尾端设置与车床主轴轴端匹配的连接法兰，安装时直接与主轴端的定位止口配合，通过周向均布的内六角螺栓锁紧，安装基准与主轴回转基准重合，从根源上减少装夹带来的同轴度误差。心轴主体采用阶梯轴结构，靠近主轴连接端的轴段直径更大，用于承担切削过程中的扭矩与弯矩，避免长轴受力出现挠曲变形；中段设置外螺纹段，与锁紧螺母配合，通过螺母的轴向进给推动筒夹沿锥面滑动，实现筒夹的径向胀开，螺纹导程选用1.5mm的细牙螺纹，锁紧时的进给量更小，便于精准控制夹紧力，避免胀紧力过大导致薄壁工件内壁变形。

　　端部的筒夹采用开缝式结构，周向均匀分布6条轴向伸缩缝，缝宽0.8mm，保证胀紧时各瓣的变形量均匀，与工件内壁的接触面积达到85%以上，夹紧力分布更均匀，不会出现局部应力集中导致的工件夹痕。筒夹与心轴的配合锥度选用1:20的莫氏锥度，锥面配合的自锁性好，锁紧后不会出现松脱，拆卸时只需反向旋转锁紧螺母，即可带动筒夹沿锥面退回，实现快速松开工件，单次装夹拆卸的时间可以控制在10秒以内，相比普通卡盘的装夹效率提升60%以上。安装边界方面，整套结构的最大外径不超过车床主轴的通孔直径，轴向总长度根据适配的工件长度调整，本次适配弹体工件的版本，心轴悬伸长度控制在工件总长的1/3以内，保证装夹后工件的刚性足够，切削时不会出现振刀现象。

　　心轴内部还设置了轴向的顶出机构，当筒夹松开后，内部的弹簧顶销可以自动将工件从心轴上顶出，避免工件与心轴贴合过紧导致拆卸困难，顶销的顶出力通过弹簧预紧力调整，不会顶伤工件端面。在测量机上使用时，这套结构可以直接替换车床端的连接法兰，适配测量机的工装接口，由于夹持基准与加工基准统一，工件从车床转移到测量机时不需要重新找正，大幅减少测量辅助时间，同时夹持状态与加工状态一致，测量结果更能反映工件加工后的真实形位误差。针对批量加工场景，这套心轴夹头的夹持范围虽然相对固定，针对特定外形的工件定制，但重复装夹精度可以稳定保持，不需要每次装夹后重新打表找正，非常适合同类型回转工件的大批量生产，工件的加工一致性可以得到有效保障。

　　结构的受力路径也经过优化，切削时产生的径向切削力通过筒夹传递到心轴主体，再通过尾端的连接法兰直接传递到车床主轴，锁紧螺母只承担提供胀紧力的作用，不直接承受切削载荷，避免螺纹受力出现磨损或变形，延长整套夹具的使用寿命。筒夹的材质选用65Mn弹簧钢，经过淬火处理后硬度达到HRC45-50，既有足够的弹性保证反复胀缩不会断裂，又有足够的耐磨性，长期使用后配合面不会出现明显磨损，保证夹持精度的稳定性。心轴主体则选用40Cr调质处理，硬度达到HB240-280，具备足够的强度与韧性，承受大切削力时不会出现弯曲变形。整套结构没有复杂的传动部件，日常维护只需要定期在锥面与螺纹段涂抹润滑脂，避免铁屑进入配合面导致磨损即可，维护成本极低，适合生产现场的长期连续使用。
