车床用随机爪式管状工件夹紧装置

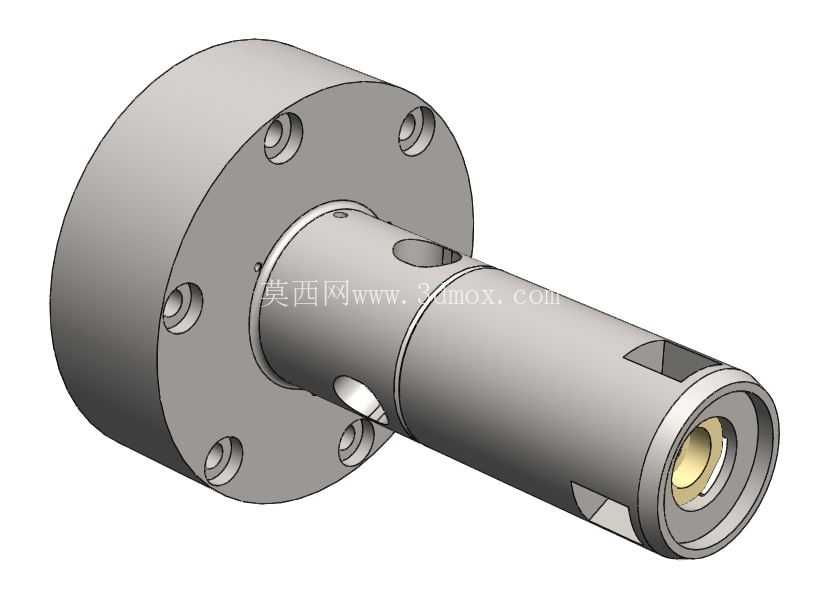

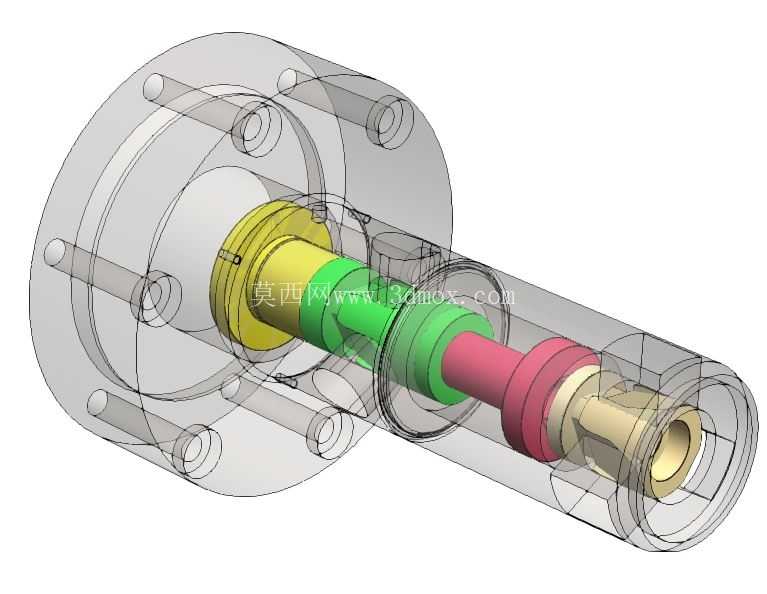

在普通卧式车床、数控车床的管类零件加工工序中，这类带随机爪的夹紧装置主要解决薄壁管、异形截面管装夹易变形、同轴度难保证的痛点，常见于液压管件、汽车油路导管、气动元件衬套的批量车削作业场景，替代传统三爪卡盘硬爪直接装夹的方案，降低工件装夹报废率。整套夹紧机构采用同轴串联式布局，安装端为带均布螺栓孔的法兰盘结构，可直接适配车床主轴端部的标准安装接口，安装时需保证法兰定位止口与主轴轴线的同轴度误差控制在0.02mm以内，避免装夹后工件出现径向跳动超差的问题。法兰端内部集成了弹性驱动腔，通过轴向位移推动内部的多组随机爪同步动作，随机爪的接触端面采用弧形仿形设计，可自适应不同管径、存在轻微圆度误差的管状工件外圆，每片爪块的行程独立浮动，不会因为工件外圆的局部尺寸偏差导致单点受力过大，尤其适合壁厚1.5mm以下的薄壁管件装夹，夹紧力沿工件圆周均匀分布，车削端面、内外螺纹、外圆倒角工序时不会出现管壁压凹、装夹变形的问题。机构中间段为导向与力传递结构，采用阶梯式轴套配合，不同颜色区分的轴段分别对应驱动输入、力放大、行程限位三个功能模块，绿色段为行程限位套，通过台阶面限制随机爪的最大张开行程，避免爪块超出行程范围脱落；粉色段为碟簧组安装位，提供夹紧后的自锁保持力，即便车床主轴高速旋转时出现驱动压力波动，夹紧力也能维持稳定，不会出现工件松动飞出的安全隐患；黄色段为驱动连接端，可适配车床主轴后方的液压缸、气缸或者手动拉杆驱动，用户可根据自身设备的配置选择对应的驱动连接方式，不需要额外改装主轴结构。整套装置的外形为同轴圆柱结构，最大外径不超过标准200型卡盘的安装尺寸，轴向总长控制在280mm以内，不会过多占用车床的Z向加工行程，加工长度150mm以内的管状工件时不需要调整尾座的初始位置。设计时充分考虑了日常维护的便利性，所有内部运动副均采用开放式油槽润滑，日常保养只需要从法兰端的注油孔注入少量润滑油即可，不需要完全拆解机构；随机爪块为可更换结构，当爪块接触端面磨损后，只需要松开爪块的固定螺钉即可快速更换，不需要更换整套夹紧装置，降低工装维护成本。实际使用中，该夹紧装置的装夹效率比传统手动三爪卡盘提升60%以上，操作人员只需要将管件插入夹紧孔内，触发驱动开关即可完成自动定心夹紧，不需要反复调整爪块位置找正工件，批量加工时的工件装夹同轴度可稳定控制在0.03mm以内，满足IT7级精度的管类零件车削加工要求。针对部分小直径深孔管件的加工，该装置的中心通孔与主轴内孔完全连通，加工时可通过主轴孔通入高压切削液，直接冲到刀具切削区域，同时带走钻孔、镗孔工序产生的长条切屑，避免切屑堆积在管件内部刮伤已加工表面。机构外部的透明防护套采用高强度聚碳酸酯材料制作，既可以直观观察内部爪块的动作状态，又能在高速旋转时阻挡可能飞出的切屑、润滑油，提升操作安全性，防护套通过快拆卡箍固定，清理内部切屑时不需要借助专用工具即可快速拆下。
