船体外壳化学处理专用承载篮具结构

在船舶修造的表面处理工序段，外壳构件的化学前处理是直接决定后续涂装附着力、防腐寿命的核心环节，这类承载篮就是为适配批量浸泡式化学处理工艺专门设计的工位器具。不同于常规的物料周转筐，该结构从工艺需求出发做了全链路的适配设计：整体采用框架式镂空结构，所有杆件之间预留均匀的过流间隙，当篮具连带装载的船体外壳构件浸入磷化、钝化等化学试剂槽时，试剂可以无阻碍地接触构件所有待处理表面，不会因为结构遮挡出现处理盲区，当浸泡工序完成后起吊篮具时，残留的化学试剂可以顺着镂空间隙快速沥回槽体，最大程度减少试剂带液损耗，也避免构件带出的残液在工位间流转时滴漏造成现场污染与安全隐患。

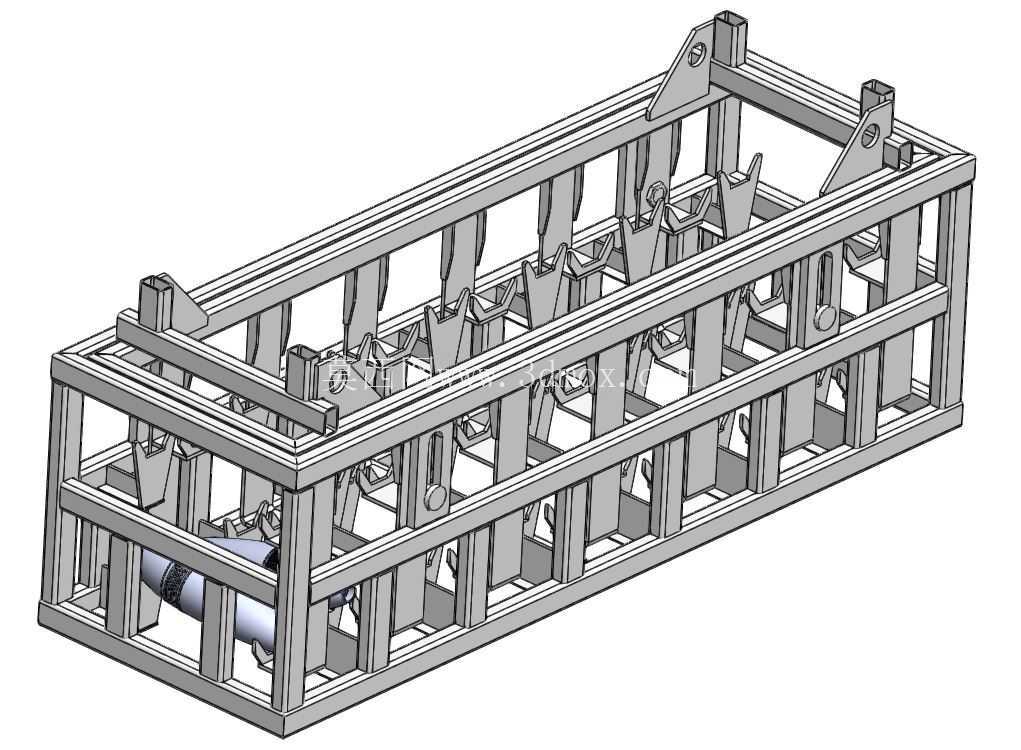

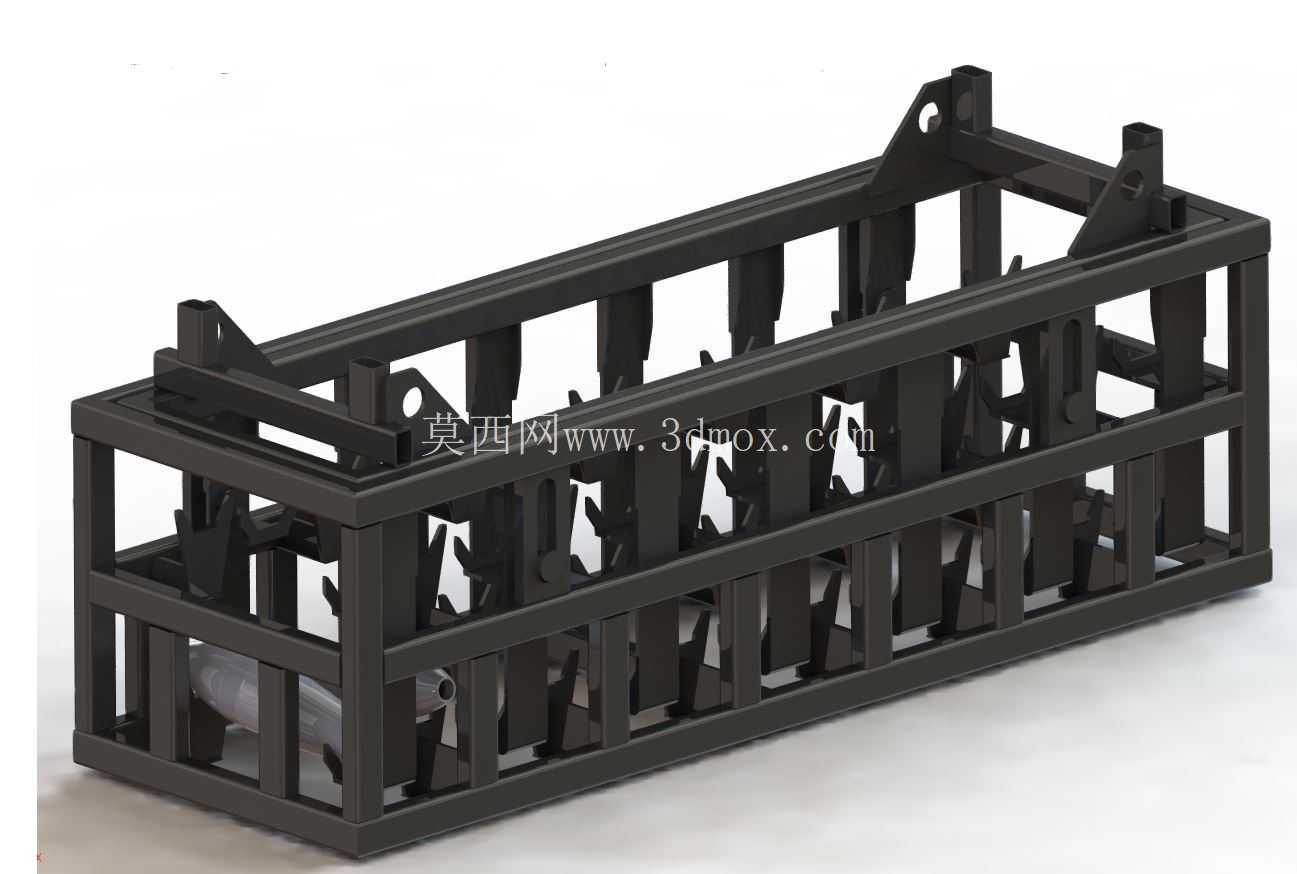

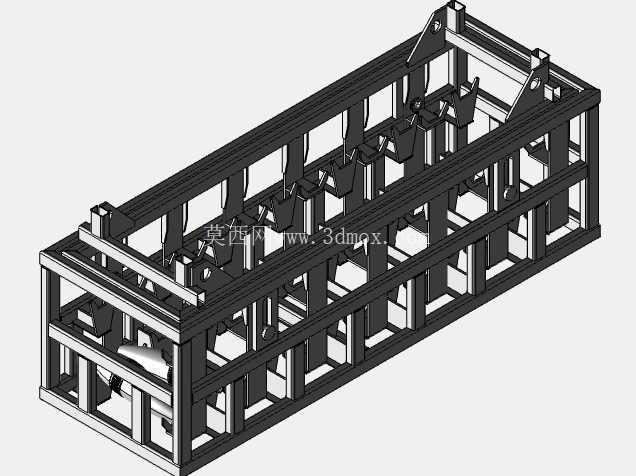

从结构设计逻辑来看，篮体的主承力框架采用矩形截面型材拼焊成型，顶部设置的带孔吊耳直接与主框架的竖向承力筋贯通连接，起吊时的载荷可以直接通过竖向筋传递到整个篮体底部，不会出现局部应力集中导致的框架变形，哪怕满载构件长时间浸泡在有一定腐蚀性的化学试剂中，结构强度也能满足反复周转使用的需求。篮体内部设置的多组定位卡位结构，是根据待处理船体外壳构件的外形轮廓做的仿形适配，每个卡位可以单独固定一个构件，构件装入后相邻工件之间预留均匀的间隙，既避免工件之间相互贴合遮挡处理面，也防止起吊、转运过程中工件相互碰撞造成表面磕碰损伤，对于需要做高精度表面处理的外壳构件来说，这种定位设计能有效降低不良品率。

在安装与工位适配边界上，该篮具的外部长宽尺寸完全匹配现有化学处理槽的内部有效容积，不会出现篮体放不进槽体、或者槽内空间浪费过多的问题，底部的框架支脚高度经过核算，当篮体放置到槽底时，最下层的构件与槽底预留足够的距离，保证试剂可以从底部顺利循环接触工件下表面，同时支脚的结构也适配车间现有输送辊道、起吊吊具的接口尺寸，不需要额外改造现有工位的配套设备就可以直接上线使用。考虑到化学处理环境的腐蚀性，整个篮体的结构设计尽量减少了封闭腔体，所有型材连接处都做了通透设计，避免化学试剂残留在内腔无法排出造成长期腐蚀，延长工装的使用寿命。

实际生产使用中，这种带定位卡位的沥水篮相比传统的通用周转筐，单批次处理效率可以提升三成以上，因为不需要人工逐个调整工件在槽内的摆放位置，工件的装夹、取出操作都更加便捷，同时因为沥液速度快，工件在槽间转移的等待时间被大幅压缩，整个前处理线的流转节拍更加顺畅。另外，框架式的结构本身重量更轻，起吊时的无效载荷占比更低，也能降低车间起吊设备的能耗与载荷负担，长期使用下来的综合运维成本远低于实心结构或者无定位的通用工装。
